筱曉光子的可見光光隔離器產品在任意偏振態下均可保持優良的返程光隔離的性能，它具有低損耗，高隔離度，高回?fù)p，低偏振相關損耗，低偏振模式色散，寬工作波段和工作溫度范圍，光路無膠等性能為通信網絡低成本的解決方案提供了可能性，該系列產品可用于RGB系統的研究，光纖光學設備和激光器中，我們的尾纖借助于我們SM600的單模光纖以及HB600保偏光纖優異性能使其有更好的光學性能，也更好的兼容我司633nm的單模保偏光纖耦合器。
● 工作波長范圍寬 & 工作溫度范圍廣
● 低插入損耗 & 高隔離度
● 偏振相關損耗及偏振模色散小
● 光路無膠
● 具有非常高的可靠性和穩定性
● 光纖放大器
● WDM & DWDM 系統
● 光纖設備
● 光纖激光器
參數 | 單位 | 值 | 備注 |
中心波長 | nm | 633 | 其他波長可以定制 |
插入損耗 | dB | ≤4.5 | 633nm,3mw,DFB |
隔離度 | dB | ≥16單級 | @25攝氏度 |
偏振相關損耗 | dB | ≤0.1dB | |
光纖類型 | N/A | Nufern PM630HP | 其他光纖類型可選 |
消光比 | dB | 18 | |
對軸方式 | 慢軸對準 | ||
偏振膜色散 | Ps | ＜0.25 | |
偏振色散 | Ps | ＜0.05 | |
回波損耗（進光/出光） | dB | ＞45dB | |
最大操作功率 | mW | 500 | |
工作溫度 | ℃ | -5-70℃ | |
存儲溫度 | ℃ | -40-85℃ | |
測試光源 | 633nm LD-PD臺式光源 | ||

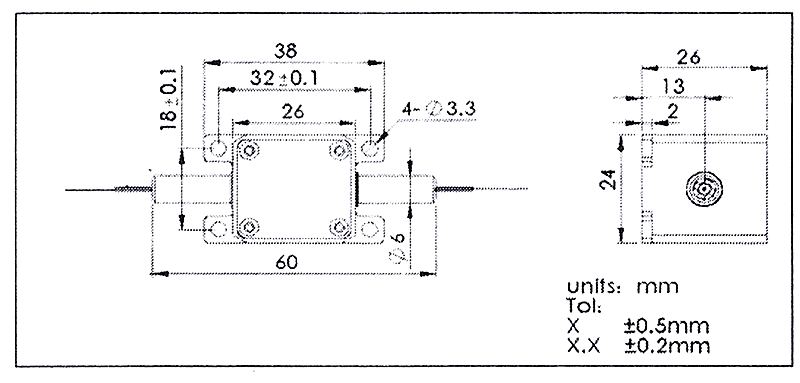

封裝尺寸 | 如下圖 |
備注：
*.有所指標皆為未不含接頭指標，切僅在以上波長，偏振態和溫度下確保有效
**.指標若有更改，恕不另行通知。

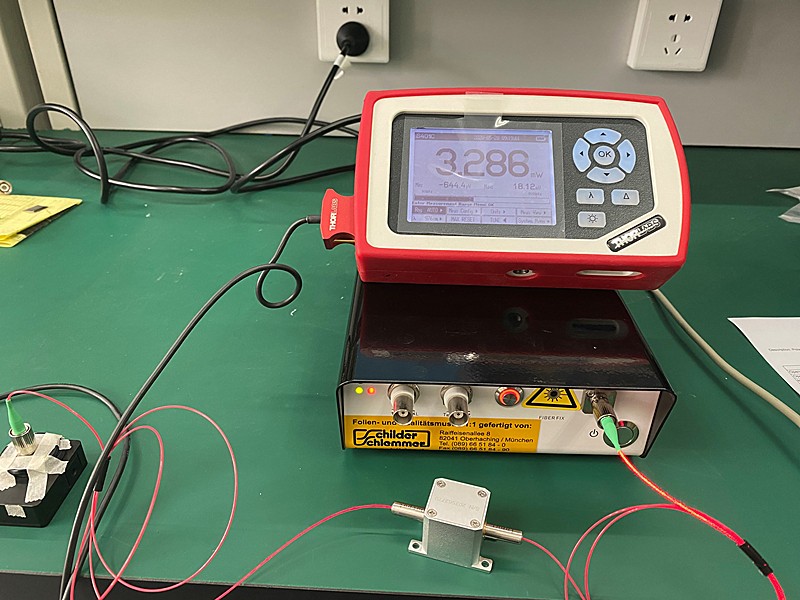

實際測試結果(633nm 4.7mw DFB激光器測試結果)：
正向
反向
VIS-ISO- W□□□□-S○-P▽-☆-△-XX
W□□□□: Wavelength
532: 532nm
633: 633nm
*****
850: 850nm
S○: Stage Numbers
11: 單級隔離器
P▽: Package
1: Standard
2: Mini
☆: Pigtail Length
05: 0.5m
1: 1m
10: 10m
△: Loose Tube
B: Bare Fiber
9: 900um Loose Tube
20: 2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
SA=SM600+ FC/APC
SP=SM600+ FC/PC
PA=PM630 Fiber+ FC/APC
PP=PM630 Fiber+ FC/PC
