筱曉光子 PHX-C-F-D-C34 DFB 激光器，具有超低的RIN 噪聲和超窄的線寬等特性以及高輸出光功率等優點， 目前被廣泛應用于車載激光雷達及光纖傳感探測系統和高精度測量等應用，可根據客戶的需求提供定制服務， 并提供相應的技術支持。
性能特點
線寬：70KHz -200KHz
光功率：80mW
RIN 噪聲：-163dBc/Hz @100KHz
規格參數
指標 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
輸出功率 | Po | 60 | 80 | mW | CW | |
中心波長 | λc | λI-0.5 | *λI | λI+0.5 | nm | T=25℃ |
光譜線寬(FWHM) | ΔνL | 200 | 300 | KHz | 洛倫茲線寬 | |
邊摸抑制比 | SMSR | 40 | dB | CW, @Po | ||
偏振消光比 | PER | 20 | dB | 適用保偏,沿慢軸 | ||
相對強度噪聲 | RIN | -163 | -155 | dB/Hz | ||
光隔離度 | ISO | 40 | dB | |||
TEC 設置溫度 | TTEC | 15 | 40 | oC | ||
閾值電流 | Ith | 15 | 30 | mA | @TTEC | |
LD 工作電流 | Ib | 400 | mA | CW, Po | ||
LD 工作電壓 | Vf | 1.5 | 1.8 | V | CW, Po | |
PD 偏壓 | VR | 4.75 | 5 | 5.25 | V | 陰極對陽極 |
PD 電流 | Imc | 2 | mA | @Po | ||
PD 暗電流 | Imd | 1 | nA | VR=5V | ||
工作溫度 | To | -40 | 25 | 80 | ?C | |
存儲溫度 | Ts | -40 | 80 | ?C |
*λI：C Band ITU Standard 可選 ITU-CXX （XX= 24， 28， 32 ,36, 44）

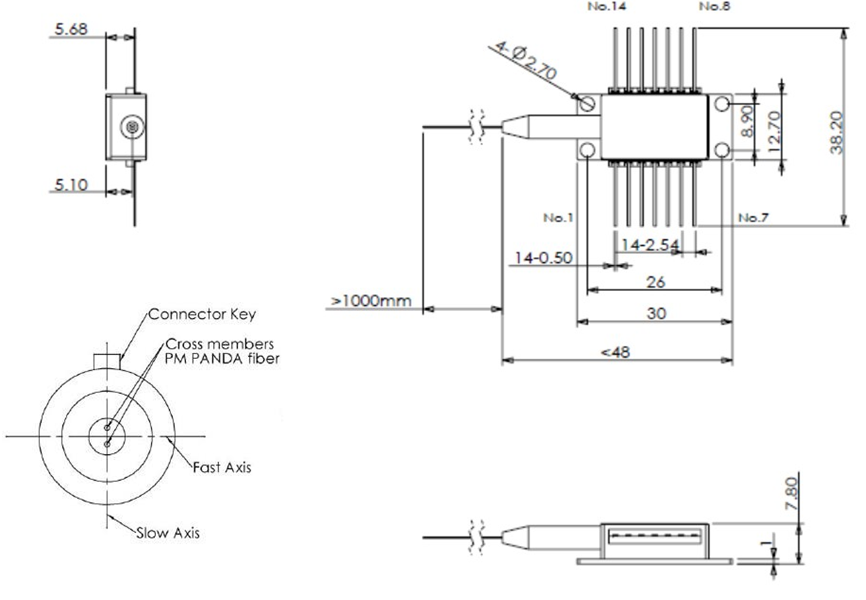

尺寸及管腳定義
引腳 | 描述 | 引腳 | 描述 |
1 | 熱敏電阻 | 8 | NC |
2 | 熱敏電阻 | 9 | NC |
3 | LD 陰極（-） | 10 | NC |
4 | PD 陽極（-） | 11 | LD 陽極（+） |
5 | PD 陰極（+） | 12 | NC |
6 | TEC 陽極 (+) | 13 | 外殼 |
7 | TEC 陰極（-） | 14 | NC |

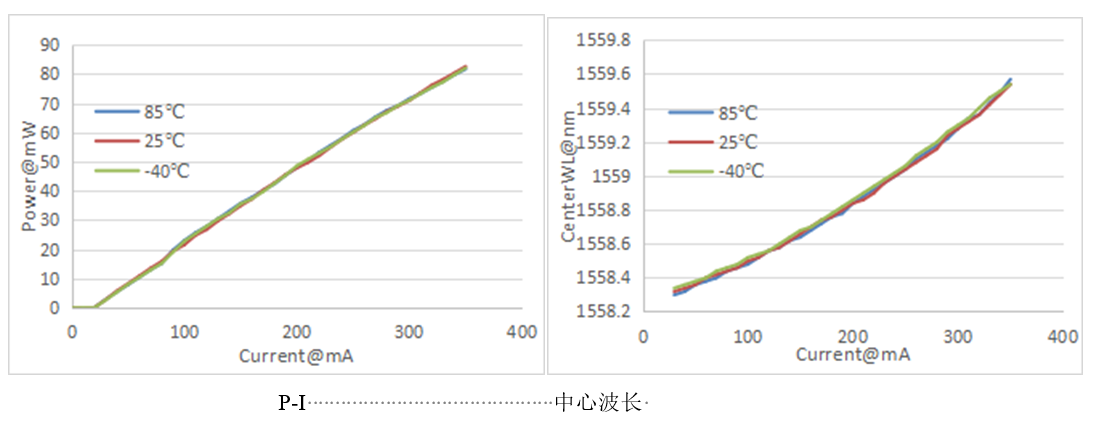

典型的光電曲線
型號示例
PL-DFB-□□□□ - △-☆-A8▽-XX-NL
□□□□：波長
1550：1550nm
*****
1560：1560nm
△：窄線寬
70:70KHz
☆：輸出功率
50：50毫瓦
100：100mW
150：150mW
▽: 波長容差
1：±1nm
2：±2nm
XX：光纖和連接器類型
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM 光纖+FC/PC
PA=PM 光纖+ FC/APC
NL：窄線寬@70KHZ
