基于激光的GHz聲波振動觀測系統 MLD-101系列

基于激光的GHz聲波振動觀測系統   MLD-101系列
基于激光的觀測系統,專門設計用于顯示基于電介質/壓電的高頻設備的表面聲波 surface acoustic wave(SAW)和體聲波 Bulk Acoustic Wave(BAW),如SAW濾波器(Interdigital Transducer 叉指換能器 IDT)和薄膜體聲波諧振器(FBAR)


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
E80100179  基于激光GHz聲波振動觀測系統 500MHz~6GHz   [PDF] 振動檢測方法:基于Sagnac干涉儀的振動檢測(峰值頻率靈敏度:5GHz); 振動觀察法:用激光光束探測的臺控掃描觀測(面外振動); 觀測光源:二極管激光器(波長:650nm典型)照明LED; 可用物鏡:×20、×50、×100 物鏡; 可觀察到的頻率:500MHz ~ 6GHz (Typ.); 驅動信號輸入范圍:500MHz~6GHz (-120dBM~+15dBM) ; Max. 可分析區域:25mm × 25mm; 容許工作量Max. 8英寸晶圓片; 樣品臺:電動X-Y型載物臺    價格 : ¥0 庫存/貨期:請咨詢客服
總覽

基于激光的觀測系統,專門設計用于顯示基于電介質/壓電的高頻設備的表面聲波 surface acoustic wave(SAW)和體聲波 Bulk Acoustic Wave(BAW),如SAW濾波器(Interdigital Transducer 叉指換能器 IDT)和薄膜體聲波諧振器(FBAR)

產品特點

適用于不同頻率下物理聲波傳播的分析

短時間廣域觀測





通用參數

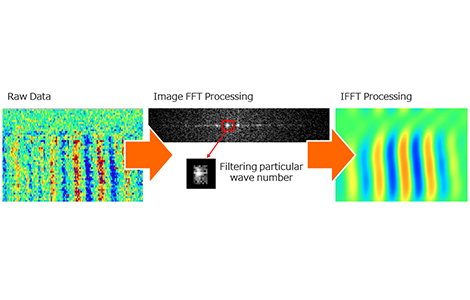

圖像 FFT & IFFT 處理


觀察示例

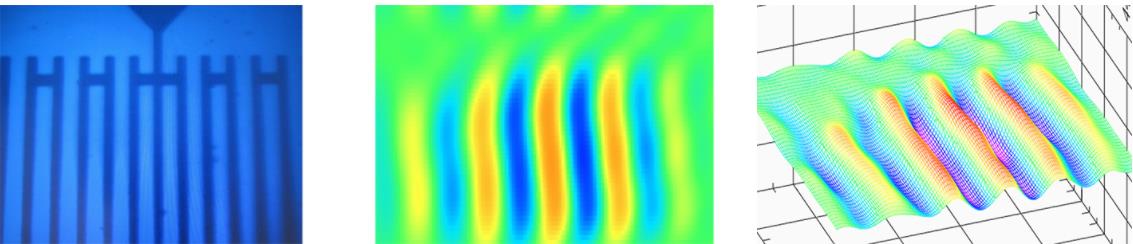

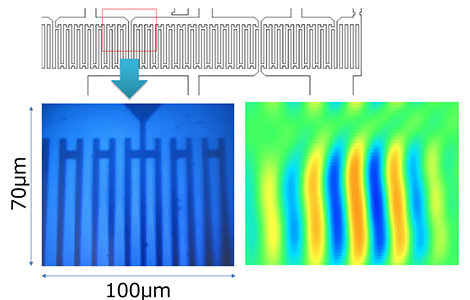

IDT

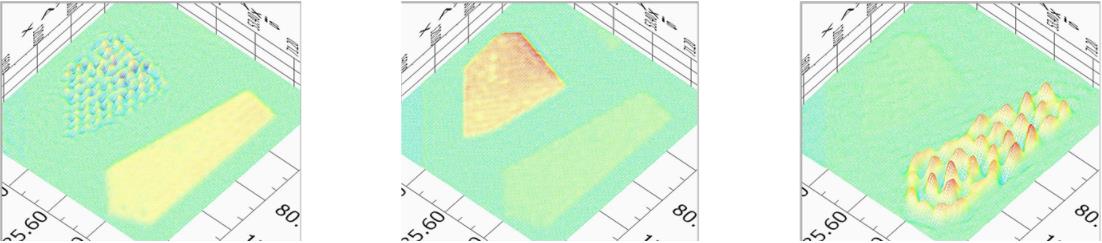

FBAR



參數

振動檢測方法

基于Sagnac干涉儀的振動檢測(峰值頻率靈敏度:5GHz)

振動觀察法

用激光光束探測的臺控掃描觀測(面外振動)

觀測光源

二極管激光器(波長:650nm典型),照明LED

可用物鏡

×20、×50、×100 物鏡

 可觀察到的頻率

500MHz ~ 6GHz (Typ.)

驅動信號輸入范圍*1

500MHz~6GHz  (-120dBM~+15dBM) *2

Max. 可分析區域

25mm × 25mm

容許工作量

Max. 8英寸晶圓片

樣品臺

電動X-Y型載物臺

主要軟件功能

基于采樣階段控制的預設區域掃描觀測

2維 ? 3維觀察結果指示(in Movie)

二維FFT?FFT圖象處理

基于FFT結果的特定振動共振模式濾波

面外軸傾角校正

基于預設頻率表的連續數據采集

構造

主體/電氣單元/信號發生器/鎖相放大器/級驅動器/ PC /軟件

*1 提供高頻探測裝置。(手動探測)

*2 提供輸入信號放大器。
