梳狀激光器是一種光源，其光譜由等距線組成，每條線對應于一種縱腔模式。發射的頻譜也共享一個奇異頻率(singular frequency)。梳狀激光器的不一樣之處在于其線的數量以及它們卓越的個體時間穩定性。
由于這些功能，我們的梳狀激光器可用作高精度的低噪聲光學頻率梳狀發生器（OFC），使您能夠測量未知頻率或調整激光器以匹配特定頻率。基于這些特性，我們的梳狀激光器在數據通信和電信應用中te別有用。
梳狀激光器 – 光通信的出色解決方案
普通的多頻二極管激光器存在模分區噪聲（MPN），導致譜線的時間波動較大，阻礙了其在光通信中的適用性。相反，量子點梳狀激光器每條譜線的相對強度噪聲（RIN）足夠低，可以攜帶寬帶數據而不會出錯或信號消失。緊湊型單片梳狀激光二極管芯片基于GaAs/AlGaAs材料系統中的InAs/InGaAs量子點。
梳狀激光器 – 頻率梳在各行各業的廣泛應用
我們的量子點梳激光器能夠?yàn)楦鞣N行業提供基于激光的頻率梳的優勢。這允許廣泛的應用以及基于客戶需求的個性化解決方案：
密集波分復用系統（DWDM 系統）,光纖通信,光學時鐘等
由于我們的梳狀激光器專門設計用于支持高容量DWDM鏈路的開發，因此當主要關注數據的正確傳輸時，它te別有用。該技術可以集成到各種數據通信和電信結構中，以優化帶寬的利用率和信息的同時、無損傳輸，即使是長距離傳輸。
基于量子點的二極管激光器作為光學頻率梳發生器工作。該器件在約1310nm處提供幾個低噪聲80GHz間隔的光學模式。該設備封裝在方便的14引腳蝶形外殼中，專門用于開發和評估基于WDM技術的新型光學互連。
?單片InAs/GaAs量子點基二極管激光器
?標準通信波長：O波段
?至少8個低RIN單個Fabry-Perot模式
?等距溫度不敏感通道間距
?內置光隔離器
?保偏光纖
?DWDM通信的多信道源
規格 測試條件: CW 操作在 25°C | |||||
參數 | Symb. | Min. | Typ. | Max. | Unit |
總輸出功率 | Pout | 25 | 30 | mW | |
中心波長1 | λc | 1300 | 1310 | 1320 | nm |
每個通道的光功率 | 2 | mW | |||
通道數量 （<-3dB差異） Number of channels | 8 | 12 | |||
通道間距 Channel spacing2 | 78 | 80 | 82 | GHz | |
單個FP模式（信道）RIN（0.1-8GHz范圍內的平均值） | -125 | dB/Hz | |||
激光二極管功率轉換效率（Pout/Iop/Vf） | WPE | 9 | % | ||
LD閾值電流 | Ith | 20 | 30 | mA | |
LD工作電流 | Iop | 160 | 180 | mA | |
LD正向電壓 | Vf | 2.1 | 2.3 | V | |
偏置電壓3 | Va | 4 | V | ||
偏振消光比 | PER | 15 | 18 | dB | |
1,1150至1330nm（根據要求）
2,根據要求提供25-100GHz 模式間隔
3,根據要求提供0V偏置電壓
jue對Max. 額定值 | |||
參數 | Min. | Max. | Unit |
激光二極管反向電壓 | 2 | V | |
工作電流 | 250 | mA | |
熱電冷卻器電流 | 3 | A | |
熱電冷卻器電壓 | 4 | V | |
儲存溫度范圍（原裝密封包裝） | -30 | 85 | °C |
外殼工作溫度范圍 | 5 | 80 | °C |
引線焊接溫度（Max. 5秒） | 250 | °C | |

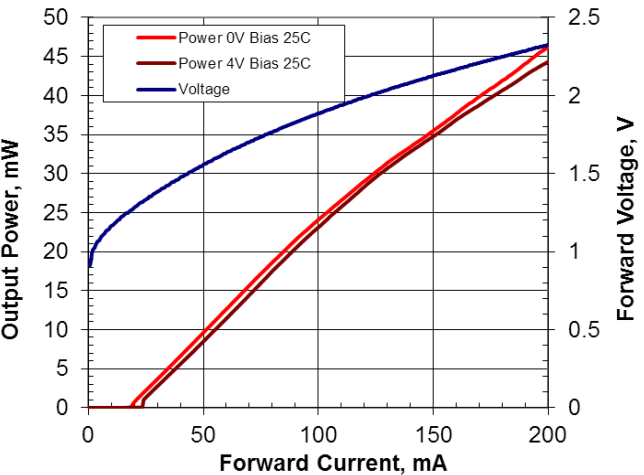

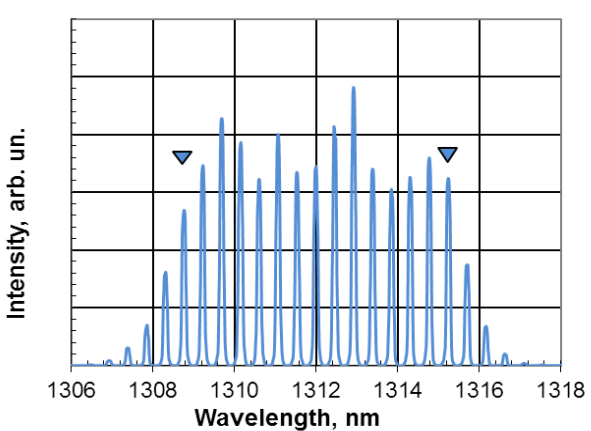

| L-I-V曲線，連續工作 | 光譜 |
|  |
一種F-P模式的示例眼圖
2.5GHz外部調制，過濾出單通道

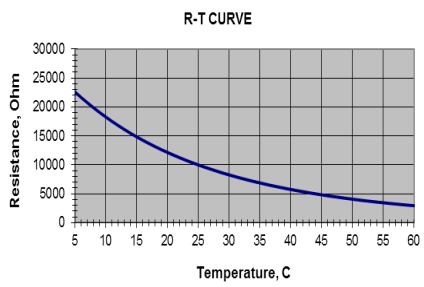

熱敏電阻規格 | ||
參數 | Value | Unit |
熱敏電阻類型 | NTC | |
電阻@25°C | 10 ± 0.05 | kOhm |
Beta 0-50°C | 3477 | K |
| ||
光纖規格 | ||
參數 | PM 1300 | Unit |
類型 | Panda PM1300 | |
包層直徑 | 125±1 | μm |
涂覆層直徑 | 245±5 | μm |
模場直徑@1310nm | 9.5±1 | μm |
長 | 1 ± 0.2 | m |
連接器 | FC/APC | |
連接器與PANDA光纖對齊
輸出光沿著PM光纖的慢軸偏振。 | ||

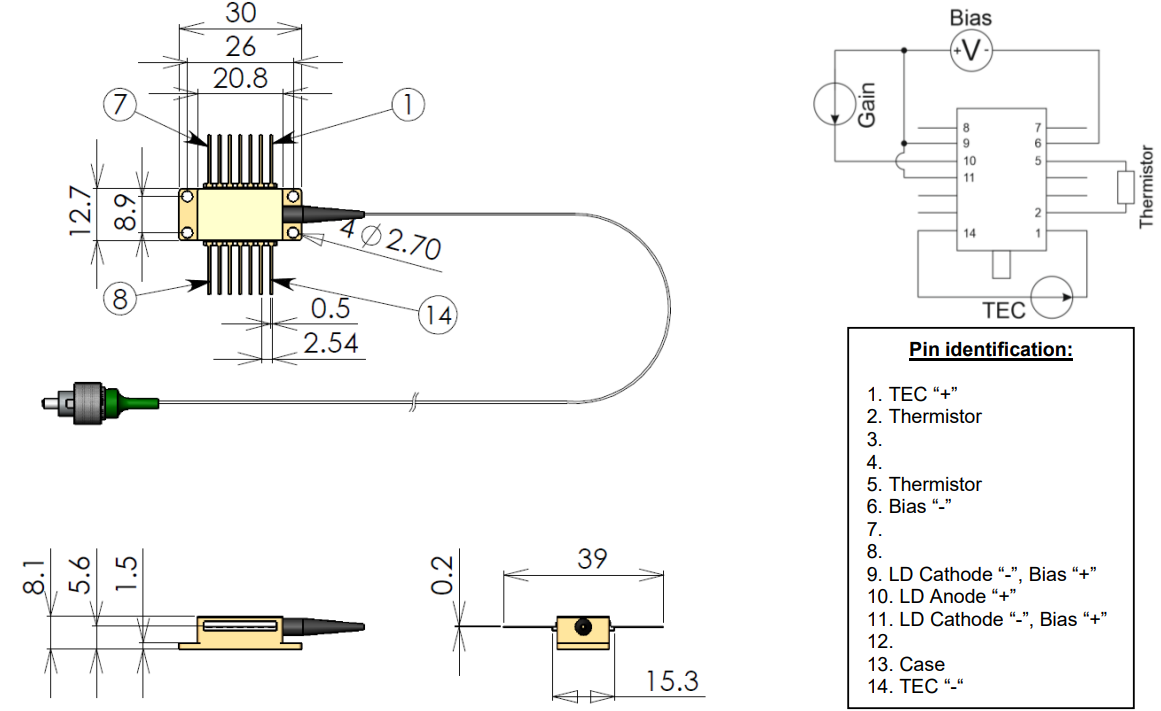

尺寸 mm
該模塊發出的激光是不可見的，對人眼有害。當設備運行時，避免直接觀察光纖輸出或沿其光軸觀察準直光束。操作過程中必須佩戴合適的激光安全眼鏡。
jue對Max. 額定值只能在短時間內應用于激光二極管。長時間暴露在Max. 額定值下或暴露在一個或多個Max. 額定值以上可能會導致設備損壞或影響設備的可靠性。
在其Max. 額定值之外操作激光二極管可能會導致設備故障或安全隱患。必須使用與組件一起使用的電源，以確保不會超過Max. 峰值光功率。散熱器上的激光二極管模塊需要一個合適的散熱器。
通過偏置的電流不應超過20mA。不要在BTF管道上施加壓力。
不要拉動光纖。不要彎曲半徑小于3厘米的光纖。只能使用干凈的光纖連接器操作激光模塊。如有必要，定期檢查并清潔連接器。要清潔連接器，請僅使用潔凈室兼容的紙巾，在上面放一些異丙醇，仔細清潔連接器的表面，或者使用專用的纖維清潔工具。僅在關閉激光電流的情況下進行清潔。
ESD保護-靜電放電是激光二極管意外故障的主要原因。采取極端預防措施，防止ESD。處理激光二極管時，應使用腕帶、接地工作表面和嚴格的防靜電技術。
