在該閥芯系列中，各種光學元件被模塊化為盒式，可輕松應用于各種光學實驗和光學測量。偏振狀態、衰減體積、波長光學特性均可輕松調節，無需繁瑣的光軸調節。建議將本系列用作各種研究和開發的工具。
*本系列除通信波段外，還可用于近紅外和可見光區域。
方便的卡帶交換和更換
低插入損耗水晶等
按您的要求可以模塊化為磁帶
新的陣容

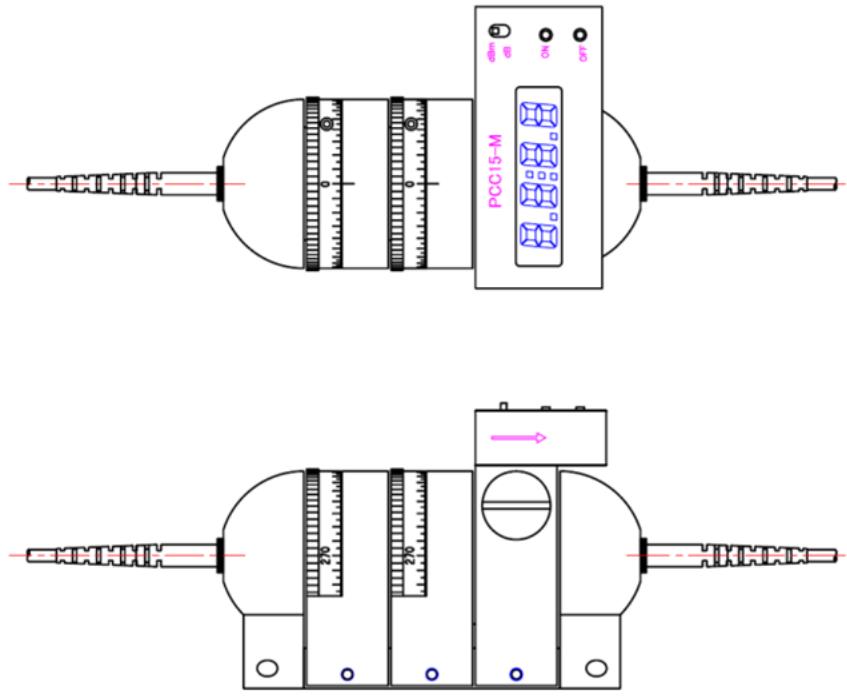

本卡帶可安裝在標準盒式耦合模塊上，
無需重新連接光纖即可確認光傳輸量。
(*應用波長:1470- 1630nm))
| 說明 | |||||
 |  |  |  |  |  |
| 電源監視器盒式磁帶（PCC-15-M） | 三級偏振控制器(PCUA) | 偏振片暗盒（PCC-*-p） λ/4波片盒 (PCC-*-Q) λ/2波片盒（PCC-*-H） | 衰減器盒(PCC-A) | 過濾盒(PCC-F) | 消光比測試模塊(PCUE) |
標準配置 (示例: 1550 nm)
| 三級偏振控制器(型號:PCUA) 偏振片+雙波片 | ||
型號: PCUA15-S/F (15P/15Q/15H) 型號: PCUA15-D/F (15P/15Q/15H) |  | |
插入損耗 | < 0.9 dB | |
損耗波動 | < 0. 1 dB | |
消光比 | > 35 dB (偏振鏡盒) *1 | |
回波損耗 | > 50 dB | |
光纖 | SMF or DSF (φ3-mm Cord) | |
光連接器 | FC/SPC or SC/SPC | |
| 2級偏振控制器(型號:PCUB) 雙波片組合 | ||
型號: PCUB15-S/F (15Q/15H) 型號: PCUB15-D/F (15Q/15H) |
| |
插入損耗 | < 0.7 dB | |
損耗波動 | < 0. 1 dB | |
回波損耗 | > 50 dB | |
光纖 | SMF or DSF (φ3-mm Cord) | |
光連接器 | FC/SPC or SC/SPC | |
| 單級偏振控制器(型號:PCUC)單偏振鏡盒 | ||
型號: PCUC15-S/F (15P) 型號: PCUC15-D/F (15P) |
| |
插入損耗 | < 0.7 dB | |
損耗波動 | < 0. 1 dB | |
消光比 | > 35 dB (偏振鏡盒) *1 | |
回波損耗 | > 50 dB | |
光纖 | SMF or DSF (φ3-mm Cord) | |
光連接器 | FC/SPC or SC/SPC | |
*1) 消光比可能因光纖狀況而異.

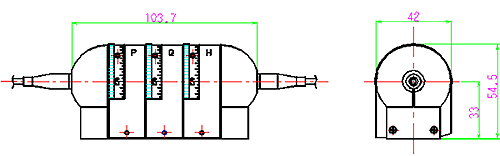

產品尺寸
型號 (示例): PCUA
偏振控制器型號
訂購格式: (1) - (2) - (3) / (4) [ (2)(5) / (2)(5) / (2)(5) ]
1)配置示例: 三級偏振控制器
訂單格式示例: PCUA- 15-S/F (15P/15Q/15H)
(配置: λ:1550nm, 耦合模塊+偏振鏡 + λ/4+ λ/2,光纖: SMF, 接頭: FC/SPC,)
2)配置示例: 二級偏振控制器
訂單格式示例: PCUB- 13-S/SA (13Q/13H)
(配置: λ:1310nm, 耦合模塊 + λ/4+ λ/2, 光纖: SMF, 接頭: SC/Angled PC)
+偏振鏡, λ/4, λ/2 盒
Order format: (1) - (2) - (5)
訂單格式示例: PCC- 15-P (偏振鏡盒, λ:1550nm)
+衰減器盒
訂單格式: PCC- A
+波長可調濾波器盒*
訂單格式: PCC- F *Please refer to 23 pages.
+電源監控盒*
訂單格式: PCC- 15 -M *應用波長從 1470nm 到 1630nm.
(1) 型號 | PCUA: 3級 PCUB: 2級 PCUC: 1級 ,PCMA: 0級 （耦合模塊僅用于三級) ,PCC: Cassette(盒式) |
(2) 波長 | 15: 1550 nm ,13: 1310 nm ,10: 1060 nm ,98: 980 nm 85: 850 nm ,78: 780 nm , 65: 650 nm , 53: 530 nm, 48: 480 nm B: Broadband(1260- 1620nm) |
(3) 光纖 | S: SMF D: DSF P: PMF M: MMF |
(4) 接口類型 | F: FC/SPC S: SC/SPC FA: FC/Angled PC SA: SC/Angled PC |
(5) 盒 (PCC) | P: 偏振鏡 Q: λ/4 波片 H: λ/2 波片 A: 衰減器 F: 波長可調諧濾波器 M: 功率監控器 |
*1. 在沒有制備光源的波長區（例如480nm）的情況下，需要提供光源用于制造。
特殊變體
為了滿足偏振控制的需要，成功地開發了各種類型的偏振控制器。還提供非盒式偏振控制器.
請參閱以下列表以了解一些可用變體的介紹.
| 說明 | |
五級片盒類型 特征 最多可容納5個片盒，而不是標準型號的3個片盒 自由片盒組合為標準型 可針對任何要應用的波長范圍進行定制 |  |

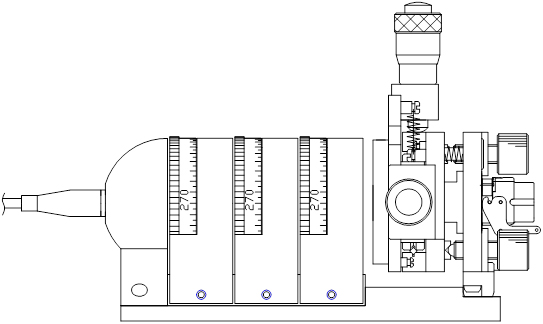

配備定位器的偏振控制器1 特征 用于直接激發偏振控制光到任意光纖 如果光纖連接到適配器部件，則需要進行調整。 適用適配器:SC FC MU和LC SC類型與FC類型的交換不需要任何工具. |  |

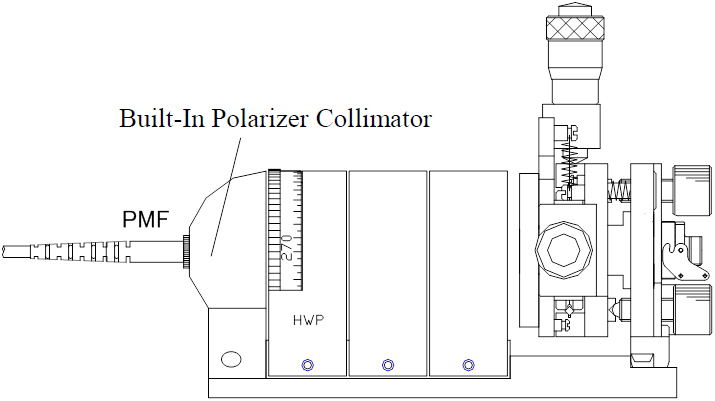

配備定位器的偏振控制器2(旋轉偏振平面型) 特征 用于在任意方向上將線偏振光直接激發到任意光纖 如果光纖連接到適配器部件，則需要進行調整。 適用適配器：SC、FC、MU和LC 不需要任何工具來交換SC和FC類型。 |  |

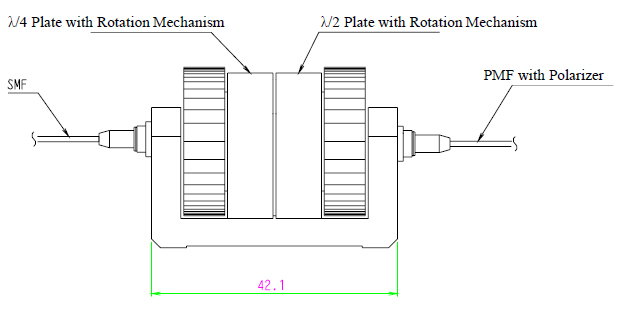

小型偏振控制器 特征 體積小，與體積型波片集成 嵌入式使用 2級（Q-H或Q-H+配備偏振片的PMF*） *偏振鏡是固定的，與光纖的偏振維持軸對齊. 3級 (P-Q-H or Q-H-Q) 支持Φ0.25裸光纖和Φ0.9光纖. |  |
