光學后向散射反射儀TM OBR 5T-50是一款快速、簡單易用、低成本的精密反射儀，可測量無源光學組件和模塊（包括PLC、光纜、連接器、開關、耦合器等）的插入損耗（IL）和回波損耗（RL）分布。該儀器利用掃頻干涉測量法測量作為距離函數的后向散射光，靈敏度為-125 dB，采樣分辨率為20微米。OBR 5T-50通過使用單個儀器測量RL、IL和長度，降低了成本和復雜性，同時提高了測試吞吐量。
業界優秀的測量速度、范圍、精度和分辨率組合
?12 Hz采集速率
?8.5米測量范圍
?0.0034%的飛行時間延遲精度
?20微米采樣分辨率
包括簡化的用戶界面和軟件開發工具包（SDK）
?通過定制界面優化吞吐量
自動定位反射事件并生成RL、IL和事件位置
?故障定位-自動RL、IL和長度測量
?亞皮秒分辨率的傾斜測量
?精密光纜和連接器
?PLC和波導設備
?耦合器、開關和分束器
?實時光學對準
型號對比
| 參數 | OBR 5T-50 | OBR 4200 | OBR 4600系列 |
| 波長范圍 | 1546.69nm | 1542±2nm | (OBR 4613) 1270-1340nm (OBR 4600) 1525-1610nm |
| 靈敏度 dB | -125 | -125 | -130 |
| 空間分辨率 mm | 0.02 | 1.5 | 0.01 |
| 插損動態范圍 dB | 10 | 16 | 18 |
| 回?fù)p動態范圍 dB | 65 | 50 | 70 |
| 相位測量功能 | 無 | 無 | 有 |
| 傳感功能 | 無 | 無 | 有 |
| Max. 測量長度 m | 8.5(可延長到16) | 500 | 2000 |
| 測試時長 s | 0.084(8.5m) | 3.8(10m) | 6(30m) |
OBR 5T-50參數表
| 參數 | 單次掃描 | 10次掃描 | 單位 |
| 長度: | |||
| Max. 測量長度 | 8.5 | meters | |
| 空間分辨率 1 | 20 | um | |
| 長度測量精度 2 | ±0.034% | ||
| 死區: | |||
| Dead zone | 20 | um | |
| 波長: | |||
| 波長范圍 | 40 | nm | |
| 波長精度 2 | 1.5 | pm | |
| 中心波長 | 1546.69 | nm | |
| 回?fù)p: | |||
| 動態范圍 | 60 | 65 | dB |
| 回?fù)p量程 | -14~-120 | -14~-125 | dB |
| 靈敏度 | -120 | -125 | dB |
| 分辨率 | ± 1.0 | ± 1.0 | dB |
| 回?fù)p精度 | ± 1.0 | dB | |
| 插損: | |||
| 動態范圍 | 10 | 15 | dB |
| 分辨率 | ± 0.5 | dB | |
| 插損精度 | ± 0.5 | dB | |
| 掃描速度: | 12 | Hz | |
| Max. 光功率: | 8 | mW | |
| 其他: | |||
| 光纖接頭 | FC/APC | ||
| 重量 | 7.85 | kg | |
| 規格(W*D*H) | 360 x 320 x 170 | mm | |
| Max. 功耗 | 50 | W | |
1.SMF-28中沿長度軸的兩個采樣點之間的距離。
2.通過NIST內部可追溯的HCN氣室保證準確度。
3.最強反射大于-30 dB和本底噪聲之間的范圍。
4.Max. 長度的一半處的噪聲基底回波損耗。
5.以1cm的積分寬度測量。
6.反向散射到達噪聲基底之前的雙向損耗和IL測量不再可能。
7.以10cm的集成寬度測量。

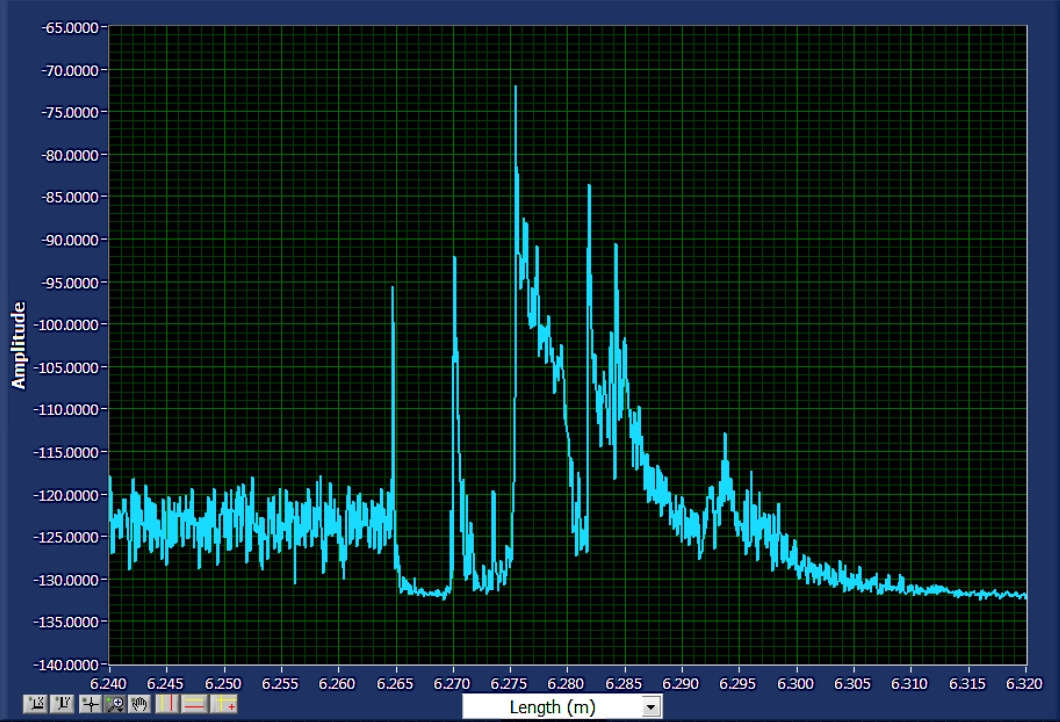

基于MEMS的光開關的回波損耗與長度測量。前兩個反射相距5.0毫米。該測量是以20微米的采樣分辨率記錄的。
業界優秀的測量速度、范圍、精度和分辨率組合
