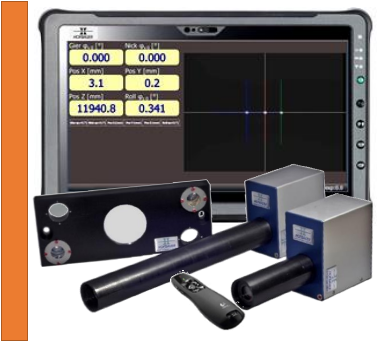

六維測量分析系統ELWIMAT 6000是一款純光學的精密測量設備，能夠記錄6自由度。只需設置一次，即可同時記錄位置、傾斜角、滾動角和平移度(直線度)。通過這種方式，就能實現在最短的測量時間內精確確定測量數據。這也解釋了調試和校準成本低的原因。
3D volumetric calibration with 6 DoF acquisition Coordinate measuring machines - machine tools - adjustment systems
The ELWIMAT 6000 is a purely optical precision measuring device for recording all 6 degrees of freedom. Position, tilt angle, roll angle and translation (straightness) are recorded simultaneously with just one set-up. In this way, the measurement data of a machine are precisely determined within the shortest measurement times and the compensation data can be incorporated into the control. This results in very low commissioning and calibration costs and therefore hardly any downtime for service and calibration work.
電池續航8小時
絕對位置確定
再現性< 10μ / m；可選激光器< 1μm / m
旋分辨率< 0.3 arcsec / m
直線度< 0.5 μm / m
垂直軸上的滾轉角:分辨率< 1 arcsec
11英寸觸摸屏IP 65，堅固且重量輕
以光速測量6自由度
通過局域網和無線局域網傳輸數據
生成帶文檔跟蹤的報告
通過智能手機進行數據傳輸/遠程控制
檢測多達6自由度
監控測量和校準系統

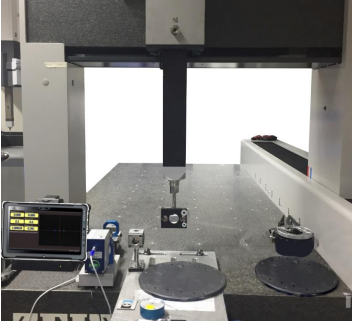

坐標測量機的校準
測量軸和精密導軌的調整
用于任何位置(空間軸)
無線反射器（無電纜纏繞）
小巧緊湊
適用于＞100m的長距離測量
也可在真空中使用
反射鏡
用簡單的方法將反射器連接到機器的橫動桿或套筒軸上。利用所有自由度的絕對顯示，反射器和測量系統可以在幾分鐘內精確對準。
評估ISO 230
測量可以在任何位置進行，也可以根據ISO 230視頻顯示器進行。與理想直線(光軸等)的偏差會直接地測量和顯示出來。
軟件
可以在堅固的IP65平板電腦上進行直觀的觸屏操作

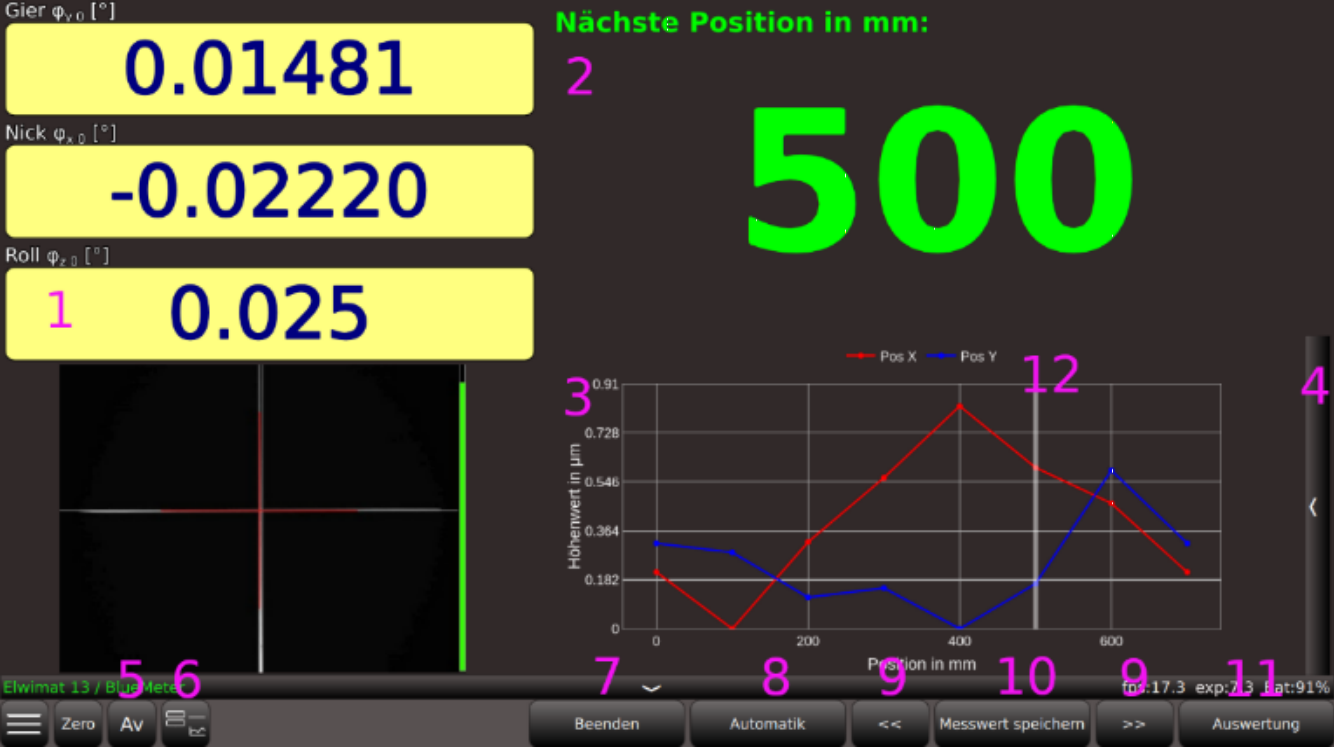

圖片:帶過程控制的觸摸顯示器
1.附加滾轉角測量裝置的測量值。
2.顯示下一個測量位置。
3.圖形或表格形式的測量數據。
帶有簡單菜單導航，以及報告的圖形評估

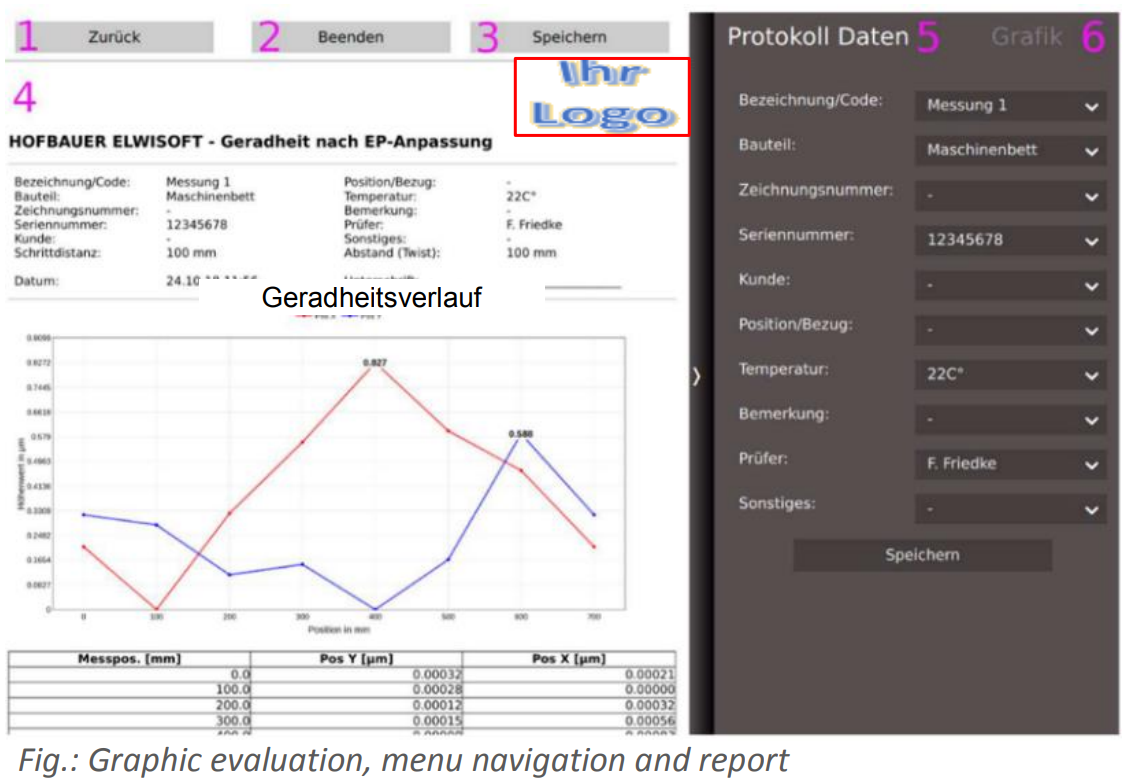

圖:圖形評估、菜單導航和報告
技術數據
ELWIMAT 6000 with 6 DoF | 型號 | ||||||
被測變量 | 46-4,8 | 46-4,8-L-W* | 140-8 | 140-8-L-W* | 300-15 | 300-15-L-W* | |
線性位置 | 分辨率/ μm | 1 | 0,001 | 5 | 0,001 | 10 | 0,001 |
再現性** R / μm | 20 μm/m | 0,5 μm/m | 20 μm/m | 0,5 μm/m | 20 μm/m | 0,5 μm/m | |
精度, 線性度**/ μm | 50 μm/m | 1 μm/m | 50 μm/m | 1 μm/m | 50 μm/m | 1 μm/m | |
測試長度M/ m | 0,2 - 4 m | 0,4 - 30 m | 1 - 80 m | ||||
旋轉 傾斜角
| 分辨率/ wsec | 0,1 | 0,05 | 0,025 | |||
再現性** R/ wsec | 0,3 | 0,1 | 0,05 | ||||
精度, 線性度 **/ wsec | 0,01A + 1" | 0,005A + 1" | 0,003A + 1" | ||||
測量范圍*** w/ ° | ± 3,25 | ± 1,1 | ± 0,5 | ||||
平行于直線軸的平移直線度 | 分辨率/ μm | 0,1 | 0,05 | 0,03 | |||
再現性** R/ μm | 0,4 μm + 5 μm/m x M | 0,4 μm + 1 μm/m x M | 0,2 μm + 0,5 μm/m x M | ||||
精度, 線性度**/ μm | < 1 % 測量值 + 2R | ||||||
測量范圍***/ mm | ± 10…300 | ± 15…500 | ± 20…1000 | ||||
旋轉 傾斜角 | 分辨率/ wsec | 0,1“ | 0,2“ | 0,1“ | 0,2“ | 0,1“ | 0,2“ |
再現性 R**/ wsec | < 5“/ m**** | 0,2“ | < 5“/ m**** | 0,2“ | < 5“/ m**** | 0,2“ | |
精度, 線性度/ wsec | < 0,01 A + 2R | ||||||
測量范圍/ ° | n x 360° | 10 mrad | ± 10° | 10 mrad | ± 5° *** | 10 mrad | |
交流傳感器重量/ kg | 0,7 kg | 2 kg | 0,8 kg | 2,1 KG | 1 kg | 3 kg | |
交流傳感器尺寸 | ? 40 f8; 107 x 62 x 110 mm3 | ||||||
接口 | USB 3.0 / RS 232 / JSON | ||||||
推薦反射器 | 反射器R1, R2, R3 和特殊反射器 | ||||||
交付范圍 | 11“-觸控模組，電源件，傳感器電纜， USB零調制解調器電纜， 反射器，遙控器 | ||||||
訂購編號: | 802 341 | 802 341 L-W | 802 343 | 802 343 L-W | 802 345 | 802 345 L-W | |
*帶有可選的激光干涉儀和電子水平儀
*** X-方向，Y-方向 = 0，75 * X；取決于工作距離M (s. Position)
M =測量長度；工作距離；A =測量值
再現性R：實驗室條件下統計測量評估的簡單標準差
**取決于環境影響、環境條件及其補償
****帶特殊反射鏡
