DenseLight DL-CS40H5A 系列是一種以固有的超輻射發光模式運行的寬帶SLD.這種超輻射發光特性可以在更高的電流驅動下產生更寬的光譜帶寬，而其他傳統的基于ASE的SLED在更高的電流驅動下會產生更窄的光譜帶寬。其低相干性降低了瑞利后向散射噪聲。再加上高功率和大譜寬，它抵消了光接收器噪聲，提高了空間分辨率(OCT)和測量靈敏度（傳感器）。這款1400nmSLED 是14引腳蝶形封裝。它符合Bellcore文件GR-468-CORE的要求。
產品特點：
光纖輸出功率為>15mW
3 dB帶寬>45nm
光譜調制<0.5dB
pin BTF封裝
單模光纖
產品應用：
光纖陀螺儀
光學測試儀器
光纖傳感器
光纖通信
光學相干斷層成像術
生物醫學成像裝置
技術參數：
(TSLED = 25 ℃)
參數 | 符號 | 條件 | Min. | 典型 | Max. | 單位 |
工作電流 | Iop | - | - | 500 | mA | |
正向電壓 | VF | Iop | - | - | 2.4 | V |
單模光纖輸出功率 | Po | Iop | 15 | - | - | mW |
中心波長 | l | Iop | 1380 | 1400 | 1420 | nm |
光譜寬度 | BFWHM | Iop | 45 | - | - | nm |
光譜調制 | R | Iop | - | 0.3 | 0.5 | dB |
熱敏電阻 | Rtherm | T = 25 °C | 9.5 | 10 | 10.5 | kΩ |
TEC電壓 | VTEC | Iop | - | - | 2.9 | V |
TEC電流 | ITEC | Iop | - | - | 1.6 | A |
jue對Max. 值參數
參數 | 符號 | 條件 | Min. | Max. | 單位 |
反向電壓 | VR | - | - | 2 | V |
正向電流 | IF | - | - | 550 | mA |
正向電壓 | VF | Iop | - | 2.8 | V |
機身溫度 | Tc | Iop | -40 | 65 | ℃ |
SLED 溫度 | TSLED | Iop | 0 | 70 | ℃ |
TEC電壓 | VTEC | - | - | 3.6 | V |
TEC電流 | ITEC | - | - | 2.6 | A |
存儲溫度 | Tstg | Unbiased | -40 | 85 | ℃ |
存儲濕度 | - | - | 5 | 85 | %RH |
靜電擴散 (ESD) | VESD | Human body model | - | 500 | V |
鉛焊溫度 | Stemp | - | - | 260 | ℃ |
鉛焊時間 | Stime | - | - | 10 | sec |

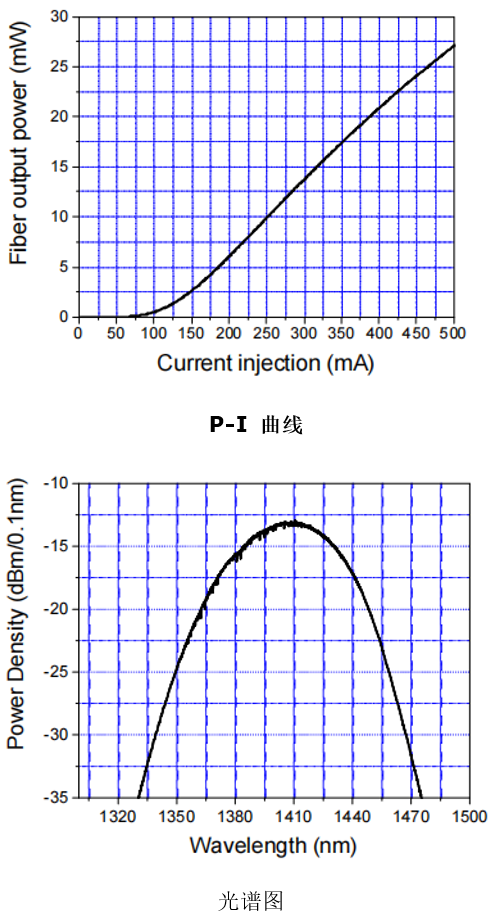

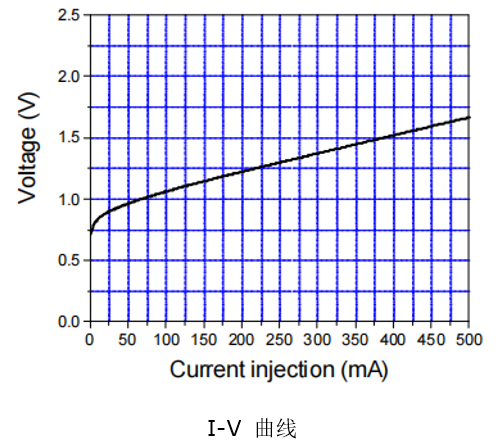

典型的性能特征曲線
（操作條件：TSLED=25°C）

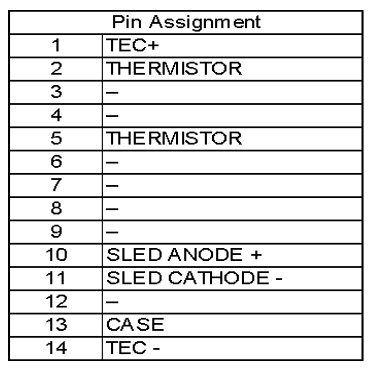

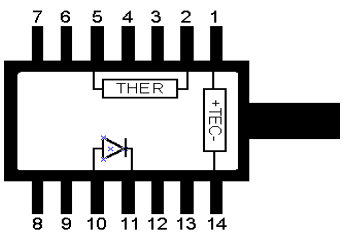

BTF封裝
參數 | 描述 |
封裝類型 | BTF |
光纖: | SMF-28 |
MFD | 10mm |
包層直徑 | 125mm |
涂層直徑 | 245mm |
保護套管 | 900mm loose tube |
尾纖長度 | 1m |
光纖彎曲半徑 | >40mm |
連接頭類型 | FC/APC |

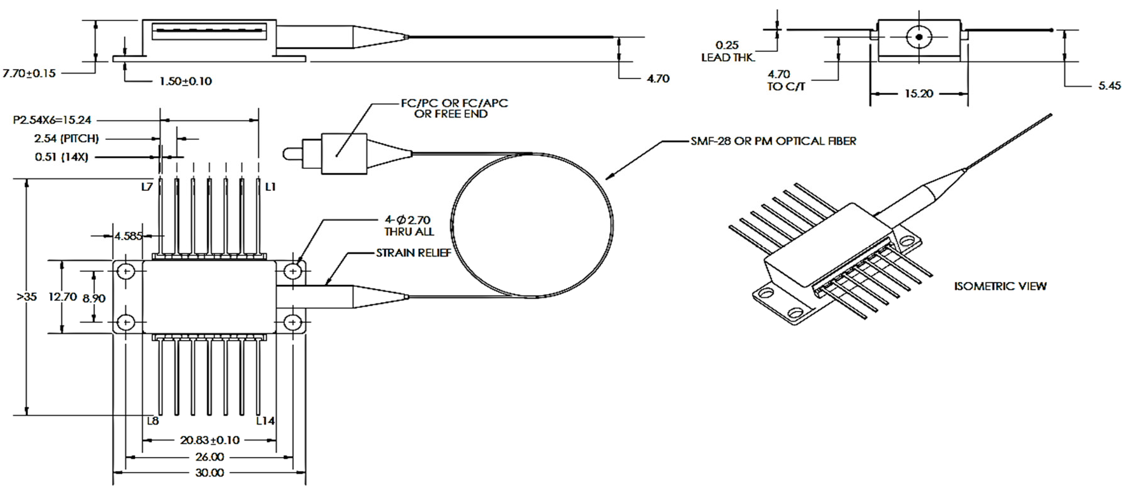

尺寸信息 | 見下圖 |
