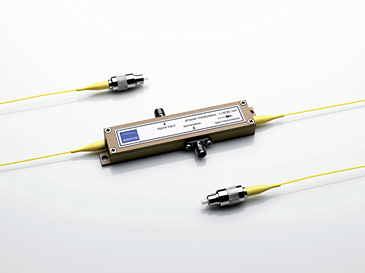

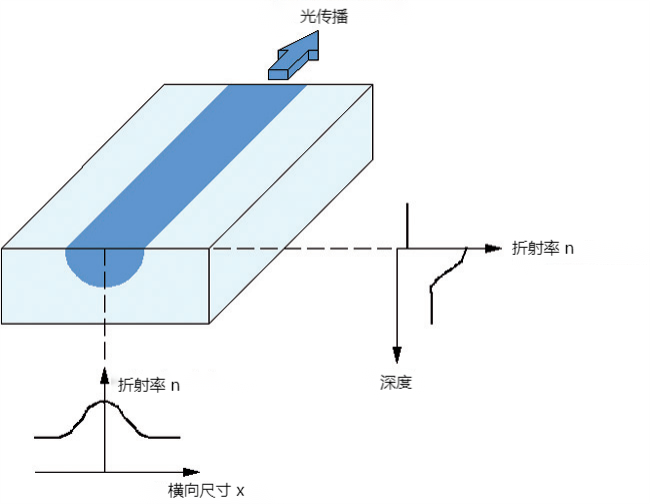

1.2 線性光電效應

線性電光效應，也稱為普克爾斯效應，是一種光學二階非線性效應。它描述了在施加外部電場時光學材料的折射率的變化。折射率的變化量與電場強度、方向和光的偏振成正比。這種相互作用用電光張量來描述，并且大多是各向異性的。這種效應發生在極性材料中，包括鐵電晶體。制造集成光調制器的Shou選材料是鈮酸鋰 (LiNbO3)，它也用于本文描述的調制器。在這種晶體中，最強的相互作用發生在晶體 z 方向 (E3) 的外部電場和折射率為 n3 的 z 偏振光之間。這相當于:

電光系數 r33 為33 pm/V。確定函數需要使用線性偏振光。

1.3. 相位調制器

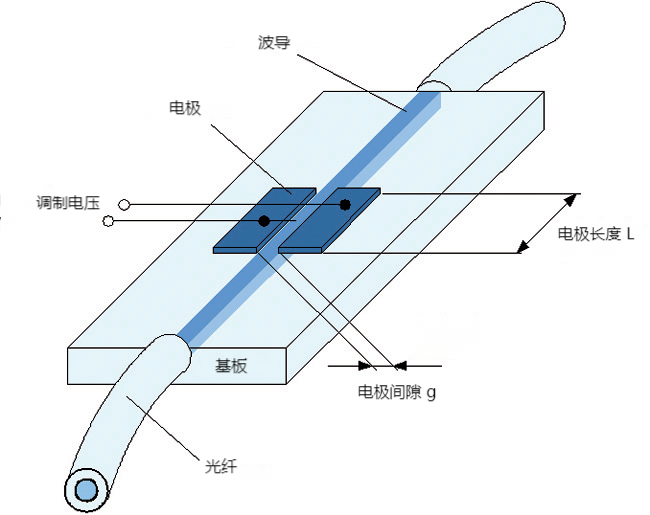

如果使用長度為 L 的電極將電場施加到波導上，則電極之間區域的折射率會發生變化，隨后引導光發生相移。由于波導橫截面非常小，因此無法放置電極來產生均勻的電場。因此，優秀在晶體表面上布置共面電極（圖 1.2）。

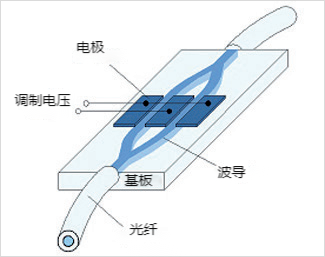

圖1.2 相位調制器

這會產生非均勻場分布，其效率 Γ 低于 1。在用 x 切割晶體制成的鈮酸鋰調制器中，其效率約為 0.65。

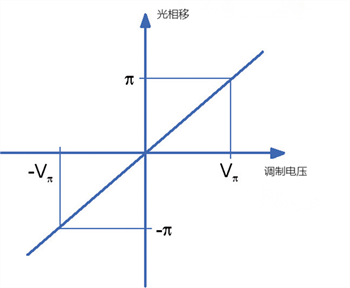

圖1.3 相位調制器特性曲線

相移與施加的電壓成線性關系（圖 1.3）。相移的良好近似值可以用以下公式描述：

引起 π 相移的半波電壓 Vπ 計算如下：

這通常相當于幾伏。在給定的電極幾何形狀下，較長波長的電壓高于較短波長的電壓。例如，在 635 nm 的紅光中，電壓預計為 3 V，在約 1550 nm 的電信波長范圍內，電壓預計為 10 V。由于Max. 適用電壓約為 ±30 V，因此可以達到紅光 20 π 和 1550 nm 6 π 之間的相移。由于電光響應非?？?，加上低控制電壓和使用復雜的行波電極幾何形狀，可以在千兆赫范圍內實現頻率調制。

1.4 振幅調制器

將相位調制器插入到集成式馬赫-曾德?tīng)柛缮鎯x中，形成振幅調制器（圖 1.4）。

圖 1.4  Mach-Zehnder 振幅調制器

在兩個干涉儀臂上以推挽方式放置電極是有利的。施加電壓會導致兩個分支產生相位差，從而通過干涉改變?cè)O(shè)備輸出端的輸出功率。因此，設備傳輸可以控制在Min. 值和Max. 值之間（Pmin 到 Pmax）。從開啟狀態切換到關閉狀態或反之亦然，需要 π 的相位差。所需電壓稱為幅度調制器的半波電壓 Vπ。由于推挽操作，幅度調制器的半波電壓是具有相同電極長度的相位調制器的一半。例如，可以預期在 635 nm 的紅色中為 1.5 V，在約 1550 nm 的電信波長范圍內為 5 V。消光比由Max. 輸出與Min. 輸出之比決定。在紅光范圍內，消光比通常為 500:1，在紅外范圍內，消光比通常為 1000:1 以上。輸出功率與控制電壓的關系呈周期性（圖 1.5），呈余弦形式：

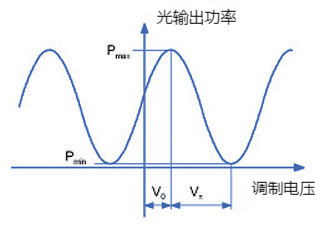

圖 1.5 幅度調制器特性曲線

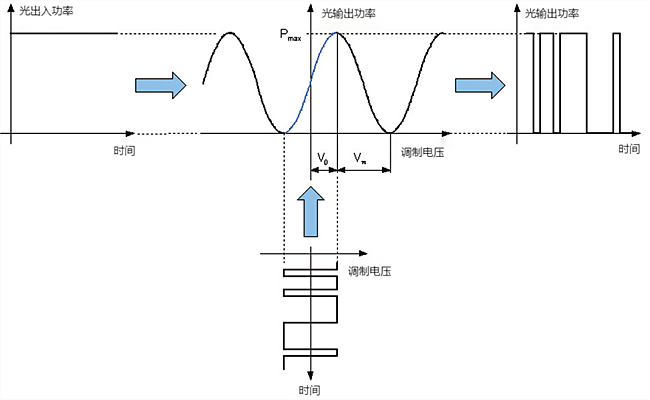

操作點不同于理論值 V0 = 0。如果合適，必須由特殊電子設備控制。將射頻信號作為調制電壓施加到電極上，此電輸入被轉換成幅度信息（圖 1.6）。此幅度輸出取決于電壓幅度和形狀，因此與調制器操作點的位置有關。該圖描繪了二進制脈沖電輸入到二進制光輸出信號的傳輸。如果電壓電平不正確，即電壓過高或偏移不正確，調制器將在二進制操作中對不正確的光輸出電平做出反應，或在模擬操作中對更高的諧波做出反應。

圖 1.6 Mach-Zehnder 幅度調制器操作

2 選擇標準

由LiNbO₃制成的集成光學調制器可用于不同的應用和波長。選擇取決于所需的應用。

2.1 波長和波長范圍

調制器的各種特性，te別是半波電壓和

插入損耗，取決于工作波長。雖然半波電壓在較短的波長下會降低，但

插入損耗會增加，這主要是由于瑞利散射，也有一小部分是由于吸收。

調制器正確操作的可用波長范圍（光譜或光學帶寬）受波導的模態行為限制。它取決于

基板材料和中心波長。在此范圍內可保證單模操作和明確的調制。

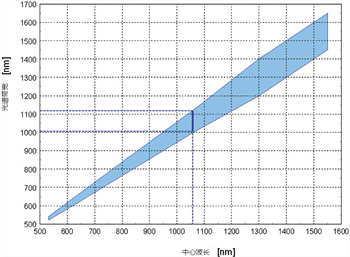

對于調制器所制造的給定中心波長，調制器可以接受圖 2.1 中彩色范圍之外的激光波長。例如，在 1060 nm 中心波長處，光帶寬為 ± 60 nm，即調制器可以在 1000 nm 和 1120 nm 之間工作。

圖 2.1 可用波長范圍

在較長的波長下，插入損耗由于波導截止而增加，而在較短的波長下，調制由于較高振蕩模式的干擾而不確定，從而導致幅度調制器中的對比度損失或相位調制器中的殘余幅度調制。

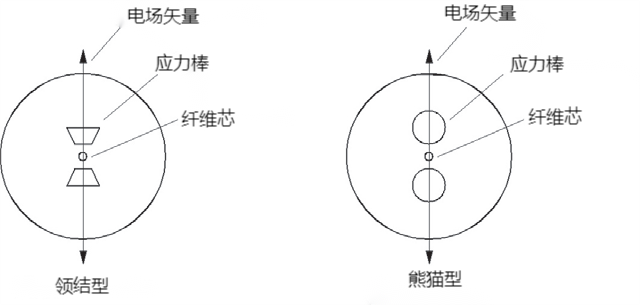

圖 2.2 保偏光纖的兩種類型：熊貓型、領結型

2.2 光纖尾纖和光的偏振

線性偏振光是調制器操作所必需的。由于鈮酸鋰中使用的波導類型是偏振的，如果輸入偏振不是線性的或調整不夠充分，則會導致傳輸損耗。

調制器采用標準長度為 1 米的光纖尾纖制成。

可根據要求提供其他長度

在輸入端口需要保偏光纖。輸出光纖也是保偏的，但也可根據要求提供標準單模（非 PM）光纖。

光纖中的偏振通常與應力桿在慢軸方向上對齊。標準使用蝴蝶結光纖。可根據要求提供熊貓光纖。

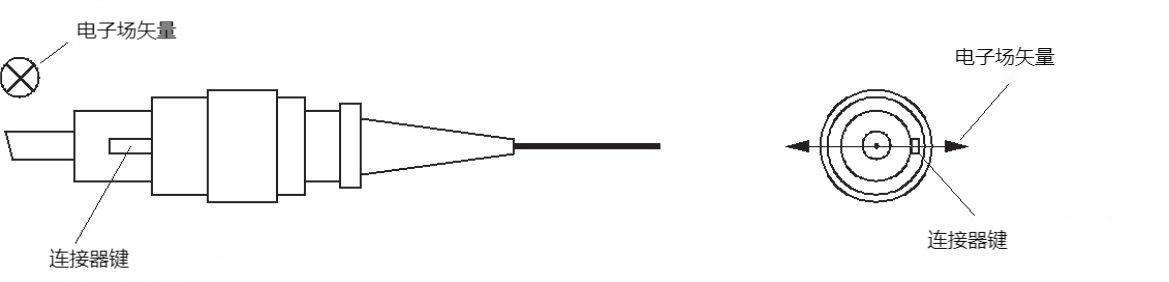

圖 2.3  FC 連接器中的極化對齊

2.3 光學功率

連續波操作

可傳輸光功率取決于波長。對于波長大于 1 μm 的波長，設備輸入端的光功率z高可達 0.3 瓦。在紅色范圍內，其功率為 20 mW，在綠色范圍內為 10 mW。

脈沖操作

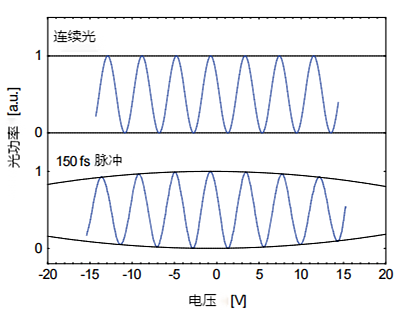

由于半波電壓取決于波長，因此調制器設計用于在一個窄帶波長下工作。由于干涉操作原理，光譜寬度的增加會導致幅度調制器的消光比降低。雖然在零階附近，消光對于大多數情況來說已經足夠，但對于更高階的干涉，消光會急劇下降。這對于脈沖操作也是有效的。圖 2.4 顯示了連續波操作和脈沖操作下 1060 nm 處某些干涉階的操作曲線。光譜寬度為 8 nm FWHM 的 150 fs 脈沖被饋入輸入光纖。在光纖傳輸過程中，脈沖擴展至 3 ps，30 nm FWHM。

這發生在光纖的前幾厘米內，調制器不再影響光譜。在z低階中，消光比約為 1000:1，然后是 100:1，然后是 30:1，依此類推。

2.4 光的光譜寬度

3 技術數據

調制器適用于各種波長。原則上，如果有波長接近所需波長的激光器，則可以提供 532 nm 至 1650 nm 之間每個波長的調制器。以下描述了一些標準波長的調制器數據。

幅度調制器AMXXX：

* 標準：蝴蝶結型，可選：熊貓型

** 標準：寬鍵連接器，可選：小鍵連接器

幅度調制器AMXXXb

相位調制器

* 標準：蝴蝶結型，可選：熊貓型

** 標準：寬鍵連接器，可選：小鍵連接器

尺寸測量

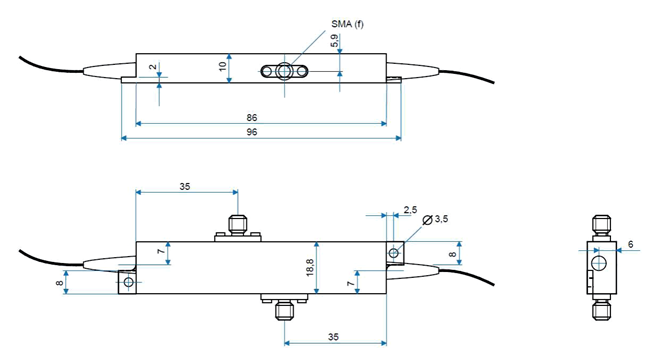

調節器采用標準外殼。其尺寸如下：

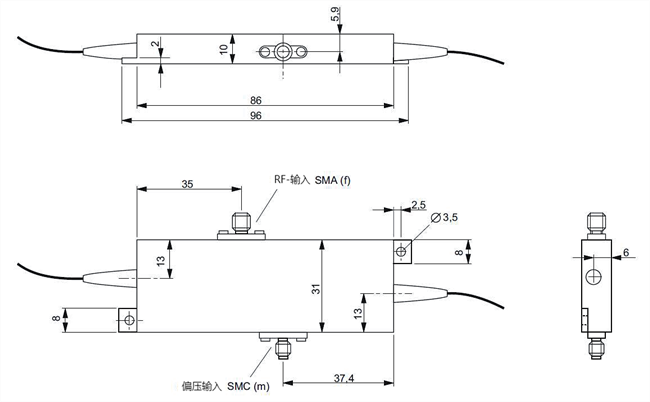

圖 3.2 - 具有分離偏置輸入的幅度調制器外殼（AMXXXb）

4 調制器的電氣控制

4.1 調制器的內部接線

1. 標準相位和幅度調制器接線方案（AMXXX、PMXXX）

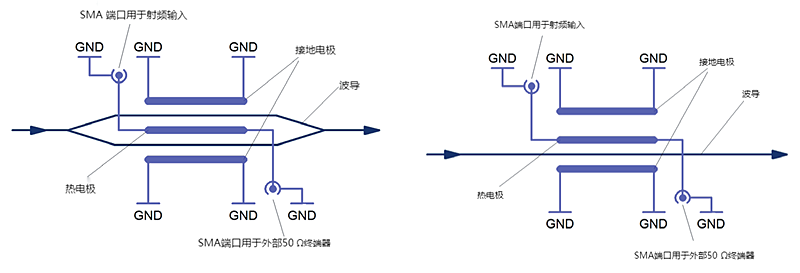

               圖 4.1.a - 標準接線圖（AMXXX）                                                     圖 4.1.b - 標準接線圖（PMXXX）

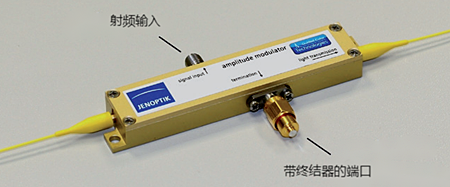

圖 4.1.c - 調制器外殼（標準接線圖）

相位調制器 PMXXX 和幅度調制器 AMXXX 可在不帶電子元件的情況下在調制器外殼內使用（圖 4.1.a-c）。調制器晶體上的熱電極的兩端都連接到 SMA 連接器。接地電極連接到調制器外殼以及 SMA 連接器的接地。一個 SMA 連接器可用作射頻輸入，第二個連接器處建議使用 50 Ω 終端電阻，以避免射頻信號的反射，因?yàn)榉瓷淇赡軙?huì)干擾調制和控制電子元件。

輸入調制器阻抗為 50 Ω，兩個端口之間的歐姆電阻在 5 到 10 Ω 之間。電容約為 20 pF。可以移除終端器以進行測量或?qū)⒄{(diào)制器與其他電子設備連接起來。調制器在電氣和光學上是對稱的。在較高的調制速度（500 MHz 或更高）下，光傳輸方向必須與電傳輸方向相同。

如果施加階梯狀短上升時間電輸入信號，則Min. 光上升時間約為 200 ps。必須將控制操作點所需的偏置添加到射頻電壓中，并導致電流通過熱電極，這可能會加熱電極和終端器?？梢允褂煤罄m(xù)章節中描述的布線方案來防止這種情況。

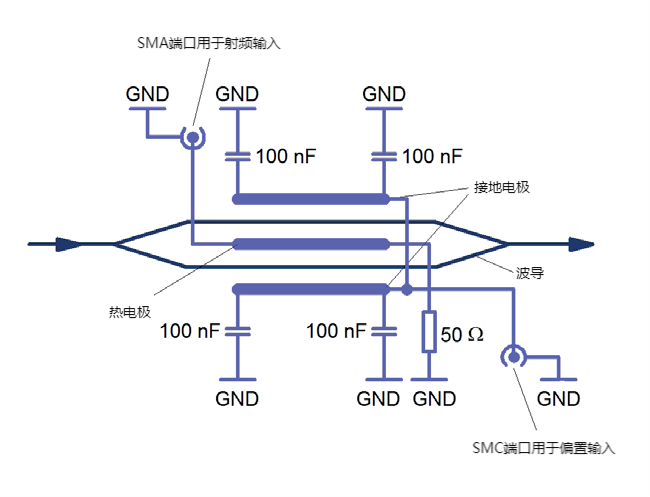

圖 4.2.a - 接線圖，帶分離偏置輸入的調制器（AMXXXb）

2. 帶有獨立射頻和偏置輸入的幅度調制器內部接線圖（AMXXXb）

調制器外殼中集成了如圖 4.2 a-c 所示的接線方案，以分離射頻輸入和偏置輸入。所有調制器電極都與調制器外殼電氣隔離。 熱電極在內部終止，而接地電極通過使用電容器接地，這會導致射頻連接，但偏置分離。 因此，偏置可以由第二個連接器饋送至電容器變?yōu)橥干漕l率的頻率。 這大約是 1 kHz。 其他頻率也是可能的。如果施加階梯狀短上升時間電輸入信號，則Min. 光學上升時間約為 500 ps。 偏置不會導致電流通過熱電極。 偏置引起的電流是由于電容電阻引起的，因此與頻率有關。 在直流時，偏置引起的電流為零。

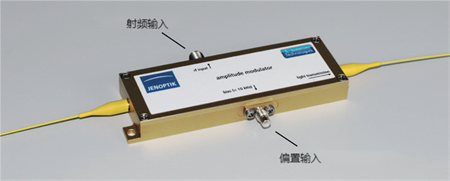

圖 4.2.b - 帶有分離偏置輸入的調制器外殼

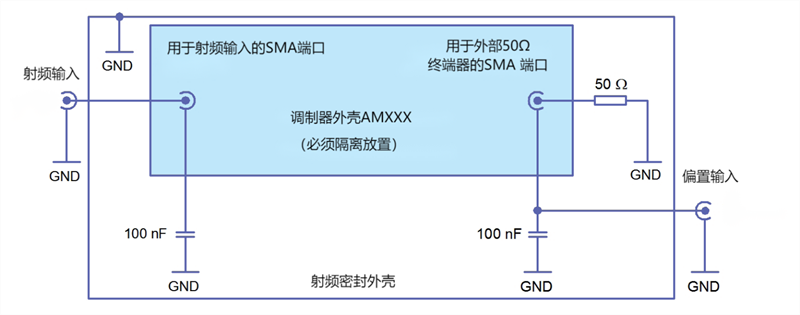

圖 4.3 - 偏壓分離外部接線圖

3. 使用具有標準調制器接線方案的幅度調制器分離射頻和偏置

如果使用具有標準接線方案 (AMXXX) 的調制器，則可以在外部構建所述偏置方案。此處必須將調制器外殼隔離放置并使用電容器接地（圖 4.3）。將調制器外殼和周?chē)娐贩胖迷谏漕l密封外殼中很有用。如果導線長度足夠短，則電氣和光學特性與上一章中描述的集成版本相同。優點是可以將調制器從外殼中取出并用作標準調制器。

4.2. 調制器的驅動

調制器驅動不需要特殊驅動器。任何電壓源，只要其輸出電壓幅度可控為 6 - 10 V（連接到 50 Ω），具體取決于調制器類型，偏移可控，且速度足夠快，就適合用于調制器驅動。如果電源輸出電壓不足，則可能需要額外的電壓放大器。施加到調制器的電壓不應超過 ±20 伏。

調制器操作的調整：

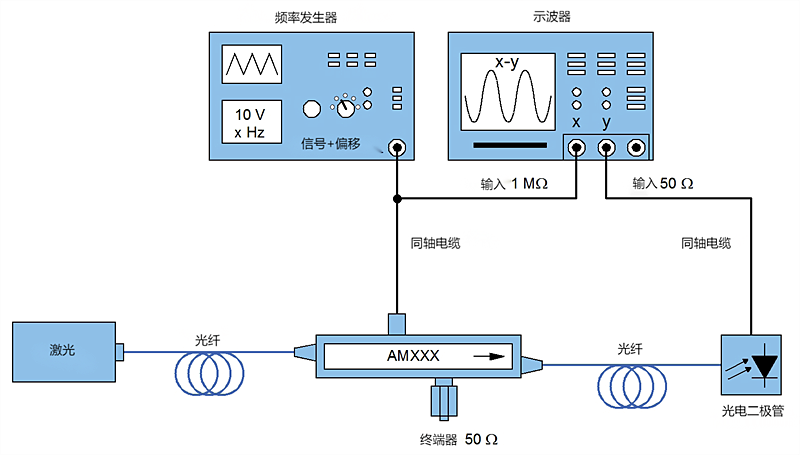

圖 4.4 - 調制器設置 (AMXXX)

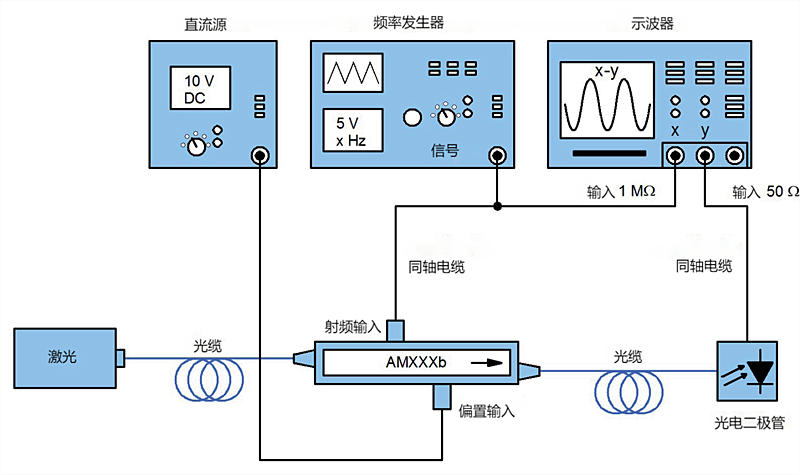

圖 4.5 - 調制器設置 (AMXXXb)

調制器可用于模擬和數字調制。對于模擬調制，必須考慮周期特性曲線。對于數字調制，可以使用快速脈沖發生器。其上限和下限電壓電平（即幅度和偏移）必須獨立可調（AMXXX，圖 4.4），或者將射頻信號施加到射頻輸入，并使用直流源調整偏置（AMXXXb，圖 4.5）。在某些情況下，需要偏置控制，請參閱第 4.3 章。激光器或激光二極管耦合到調制器輸入光纖。調制器輸出光纖將其光發送到光電二極管。電調制器輸入使用同軸電纜連接到頻率發生器和高歐姆示波器 x 輸入。光電二極管連接到 50 歐姆示波器 y 輸入。x-y 圖顯示特性曲線，其中 Vπ 和 Vo 可在應用正弦或三角電壓函數時確定。使用計算機保存曲線數據并進行余弦擬合很有用。

脈沖生成：

調制器可以以兩種模式驅動以生成光脈沖 - 用于短光脈沖生成的脈沖模式和用于調制器切換的切換模式。將使用 Vπ = 2 V 和 V0 = 1,5 V 的調制器進行解釋。

脈沖模式：

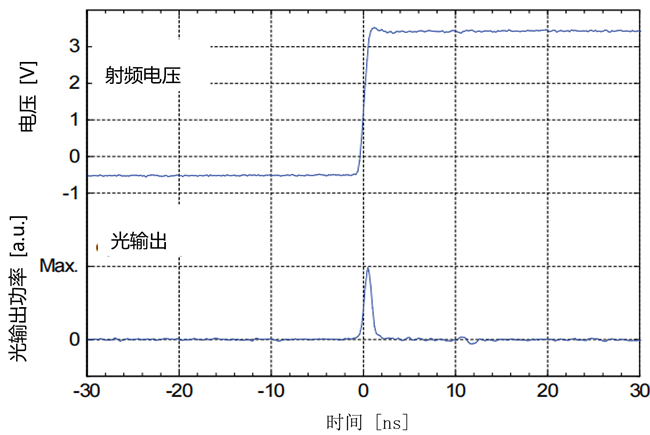

圖 4.6 脈沖模式

圖 4.7 生成 1 ns 脈沖

切換模式：

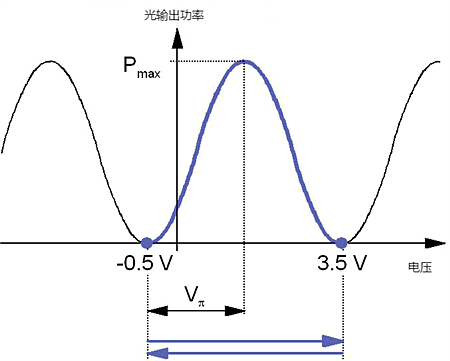

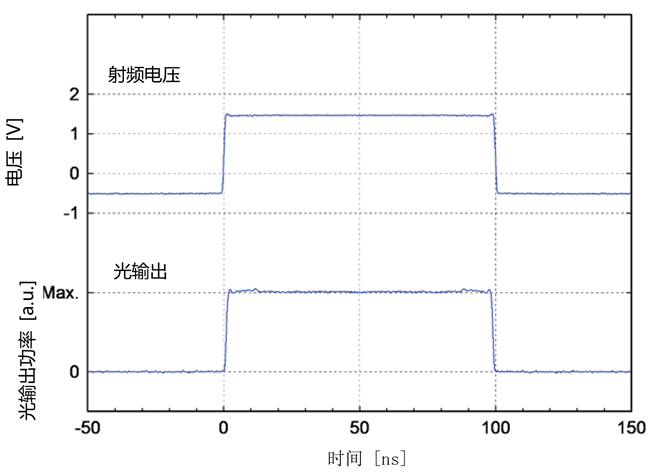

調制器在兩個電壓電平之間切換，其中一個電壓電平的光輸出為零，另一個電壓電平的光輸出為Max. （圖中為 -0.5 和 1.5 伏）。調制器從關閉狀態切換到下一個開啟狀態（圖 4.8 中的藍線和藍色箭頭）。它將被打開或關閉，反之亦然。光上升時間對應于輸入電壓的上升時間。如果要生成光脈沖，其長度對應于開啟和關閉之間的時間（圖 4.9 中為 100 納秒）。

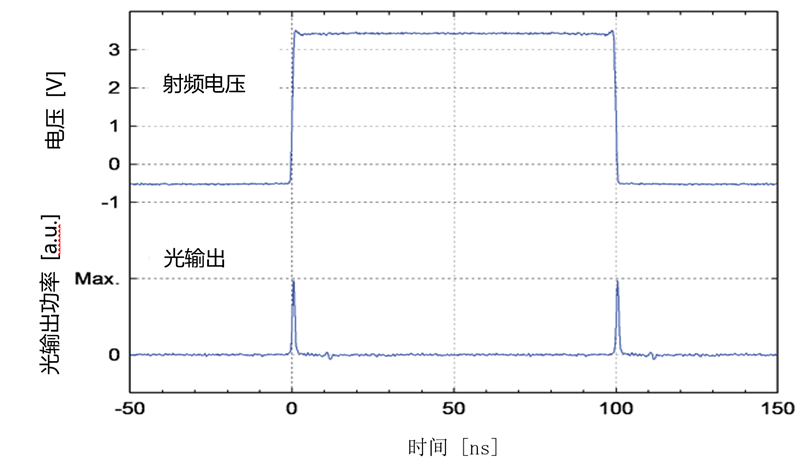

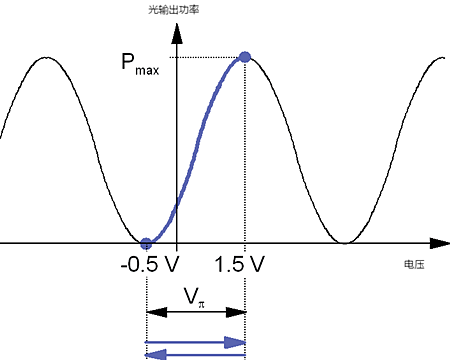

圖 4.8 脈沖模式

圖 4.9 生成 1 ns 脈沖

4.3. 鈮酸鋰調制器的直流行為

鈮酸鋰制成的波導調制器對直流電壓有所謂的直流漂移反應（圖 4.10）。施加直流電壓后，晶體中會發生電荷傳輸。這就是為什么施加到電極上的電場得到部分補償，因此有效電場會隨時間部分減小。該過程分別與自由電荷載體的數量以及晶體的暗導率和光電導率有關。由于暗導率取決于溫度和晶體純度，而光電導率取決于晶體純度、波長和光功率密度（即波導中的光功率），因此補償過程的持續時間取決于這些值。它需要幾分鐘到幾小時的時間。溫度和光功率密度越高，波長越短，持續時間就越短。補償在初始值的約 75% 處飽和。補償時間與初始電壓無關。這意味著，在更高的直流電壓下，單位時間的漂移量（即曲線相位對時間的一階導數）變得更快。通過波導的電場的這種部分補償過程會導致由施加電壓引起的初始光相移的部分回移。在相位調制器中，可以使用干涉儀直接測量。在幅度調制器的情況下，由于其余弦特性曲線，光相移之后是光輸出的幅度調制。這可以測量為 V0 的偏移。Vπ 不會改變其值。

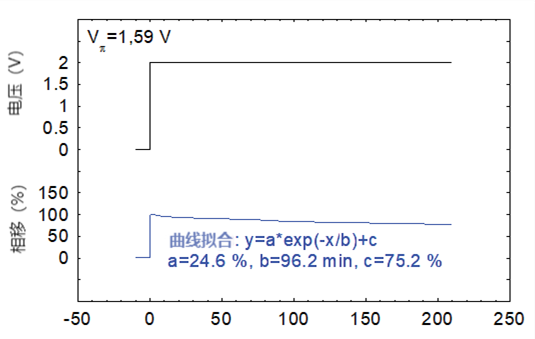

圖 4.10 - 直流漂移：施加直流電壓時的光相位回漂（在振幅調制器上測量，1550 nm，幾毫瓦光輸入功率）

該圖顯示了在室溫下用幾毫瓦光功率在 1550 nm 振幅調制器上測量的相位漂移示例。相位以初始值的百分比表示，是使用調制器的余弦特性曲線計算得出的。施加的電壓 (2 V) 略高于 Vπ (1.59V)，這意味著初始相位已經是穩定所需的 1.25 倍?？梢钥闯?，如果調制器在紅外波段以中等光功率使用，則需要超過一小時。如果使用更高的光功率或更短的波長，漂移會更快，但調制器對光和環境條件的變化反應也更大。

可以按如下方式穩定操作點：

1. 動態模式：

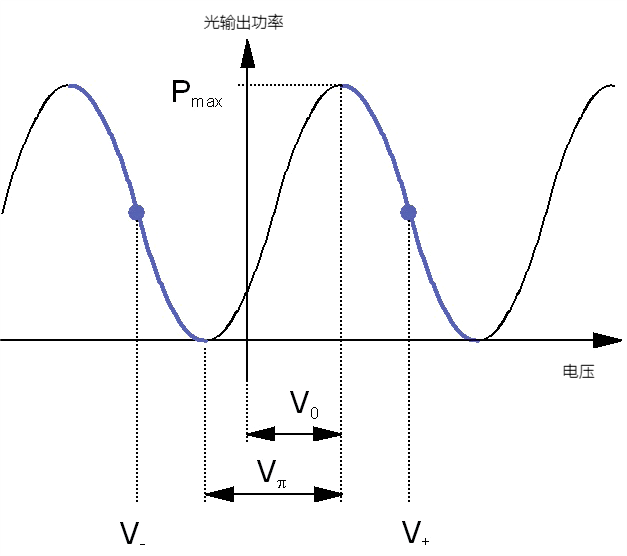

由于輸出信號的周期性，可以在特性曲線的不同部分進行調制，這些部分相差 2*Vπ 的倍數。操作點應在兩個具有交替符號的等效電壓值之間跳躍，在圖中表示為 V 和 V+（圖 4.11）。然后調制在特性的兩個藍色草圖部分上交替發生。

圖 4.11 - 具有兩個等效工作點的調制器特性曲線

為了避免直流漂移，應測量施加的電壓 V ，并在足夠短的時間內（< 1 秒）對直流漂移持續時間進行積分，同時調制器在工作點 V- 工作。此時具有：

時將達到值A(chǔ)-。

此后，工作點必須切換到 V+，調制器在此工作，直到達到值 A+ ：

其中必須滿足方程式：

然后，工作點必須再次切換到V-，依此類推。這會導致施加電壓的平均值是零，并且不會發生直流漂移。必須考慮到調制器在 V-和 V+ 之間切換時會通過周期特性，這會產生不必要的光功率調制。

2. 偏置模式：

必須使用偏置來設置操作點。偏置可以在調制器的射頻輸入端使用偏置 T 來施加，這會將直流或低頻偏置添加到射頻信號中（圖 4.4）。但這會導致電流通過調制器電極和終端器，這對電壓源來說是負載，并導致電極和終端器發熱。更好的方法是使用外部偏置方案或集成偏置電路，如上一章和圖 4.5 中所述。但偏置模式無法避免直流漂移。

如果調制是周期性的，則施加電壓的平均值是恒定的。此外，如果溫度和光功率均不變，漂移將在一定時間后飽和，通過校正偏置電壓可以達到穩定的工作狀態。在非周期性調制或環境條件變化的情況下，必須使用反饋回路。必須使用光纖耦合器或部分鏡將光調制器輸出的一部分分開，并饋入光電二極管，該二極管與偏置控制電路相連，以校正工作中的偏置值。校正電子器件的類型取決于調制。這里無法提供滿足所有可想到的需求的方案。例如，如果必須生成具有相對較長延遲的短光脈沖或必須拾取脈沖，則只需將偏置保持在導致Min. 平均輸出功率的電壓上即可，因?yàn)榧傻叵滦盘?hào)是平均功率的相當大一部分，而不是脈沖功率本身。如果需要模擬調制，則必須測量實際輸出信號并將其與所需輸出信號進行比較。在某些情況下，例如在圖像生成中，可以在不需要調制器輸出的時間內自動測量特性曲線。偏置電壓的量不應太大，因?yàn)橄嘁魄€的斜率在較高偏置下變得更陡，并且必須在較短的時間內完成校正。

5. 應用示例

5.1. 脈沖切片

調制器的一個重要應用是使用連續激光產生和整形短脈沖。其優點是脈沖形狀可以獨立于激光類型進行控制。這在某些激光應用中是必需的，尤其是在光纖振蕩器-放大器裝置中。

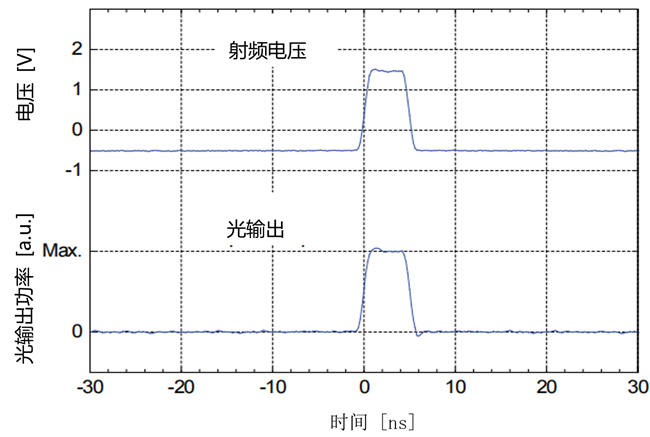

圖 5.1 - 產生 1 ns 脈沖

圖 5.2 - 產生 5 ns 脈沖

例如，如果施加幅度為 2xV 的電端或幅度為 Vπ 的電脈沖（圖 5.1 和 5.2，可以用 V =2V 和 V0 =1.5V 進行光脈沖的π 波整形）。模擬溫度 π 以類似的方式產生，就像使用兩步脈沖所描繪的那樣（圖 5.3）。此外，可以縮短或整形長激光脈沖，例如從微秒到納秒范圍。

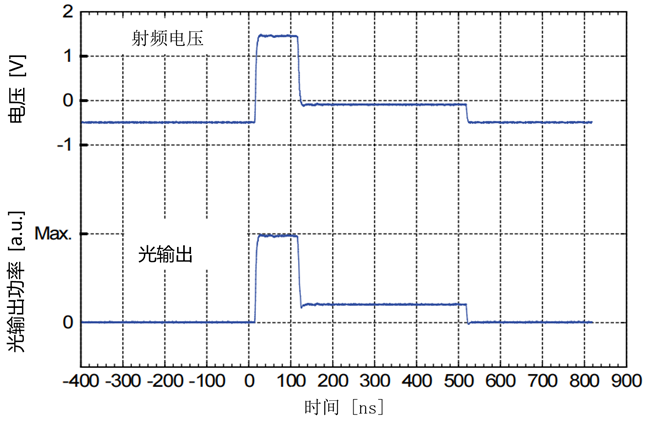

圖 5.3 - 兩步脈沖的產生

5.2. 脈沖拾取

可以從快速激光脈沖鏈中選擇單個脈沖或脈沖梳。因此，幅度調制器用作脈沖拾取器，以降低激光的重復率。

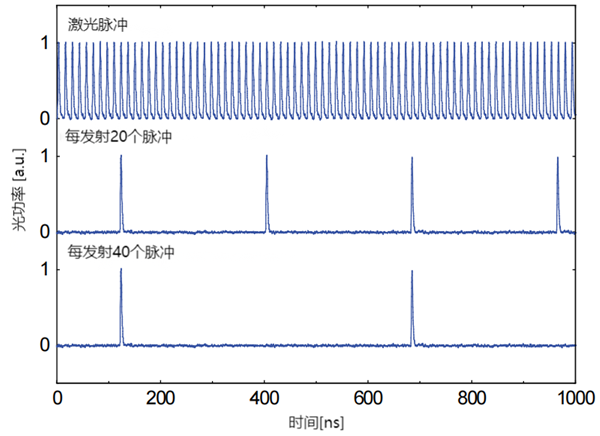

圖 5.4 - 脈沖拾取

圖 5.4 解釋了從 1060 nm、150 fs、76 MHz 脈沖鏈中拾取脈沖。該圖顯示了較低的脈沖縮小率，以獲得更好的可見性，即比率為 20 和 40。在大多數情況下，需要按 100 到 1000 之間的倍數進行拾取。

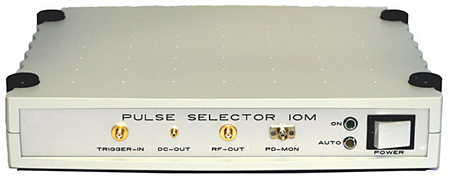

“脈沖選擇器 IOM”（圖 5.5）設計用于與 AMXXXb 系列或類似系列的調制器配合使用，這些調制器具有 50 歐姆 RF 輸入和高電阻偏置輸入。它將脈沖選擇器驅動器與自動偏置控制相結合。

圖 5.5 - 脈沖選擇器 IOM

脈沖激光器將其光發送到處于關閉狀態的振幅調制器中。從脈沖激光器獲取的電或光同步信號饋送到電延遲線。該激光脈沖用于均衡光纖和電線中脈沖的運行時間和驅動器的每 20 個脈沖傳輸操作時間。計數器對同步信號脈沖進行計數，直到達到預設數。然后，計數器向脈沖發生器發送信號，脈沖發生器每傳輸 40 個脈沖驅動調制器，從而打開調制器以傳輸一個或多個光脈沖。電脈沖的長度設置為振幅 Vπ，時間 [ns] 決定了允許通過調制器的光脈沖數。圖 5.4 - 脈沖拾取。

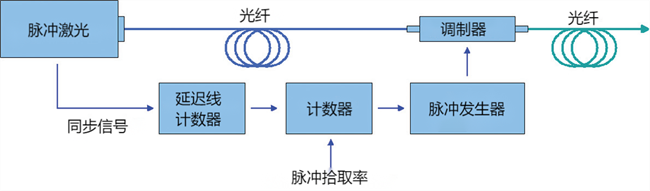

圖 5.6-脈沖選擇器設置方案

該驅動器能夠以高達 150 MHz 的觸發頻率工作，并產生長度至少為 5 ns、幅度高達 5 V 的電脈沖，足以驅動波長為 1600 nm 或更短的調制器。分頻系數為 2，z高可達 65000。操作數據由 PC 通過 USB 設置。內置光電二極管控制反饋環路以進行偏置控制。InGaAs 型將操作波長限制為 1000 nm 至 1700 nm 之間的紅外波長。

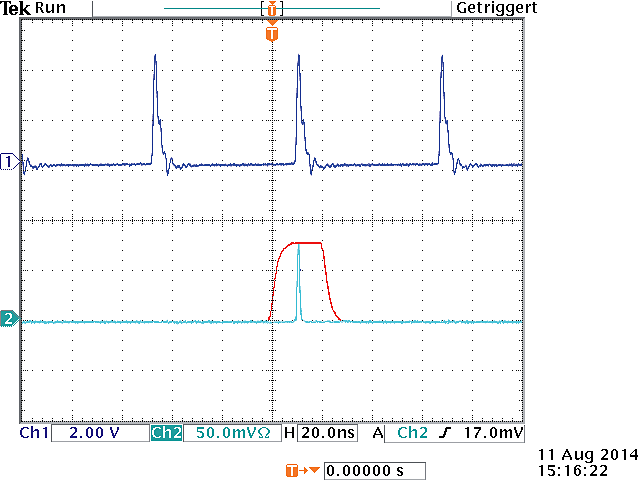

圖 5.7 - 觸發脈沖鏈（深藍色）調制器打開窗口（紅色）拾取脈沖（淺藍色）

圖 5.7 是“脈沖選擇器 IOM”操作的示波器打印輸出。打印了激光脈沖鏈、調制器打開窗口和拾取脈沖。由于采用自動偏置控制，調制器的消光比可達到 1:1000 以上。
