Optiphase的PZ3中范圍。它是一種廣泛用于光學干涉測量和傳感系統應用的光纖纏繞壓電元件。典型的用途包括開環解調、傳感器仿真、可變光延遲、通用光纖干涉測量和干涉相位的大角度調制。
Optiphase在全光纖干涉儀的設計、制造和使用方面的專業知識已經產生了一種不一樣的多層纏繞方法，從而在保持工作頻率的同時增強了調制功能。PZ3光纖拉伸器可提供SM,PM(panda 或Bowtie)或RC(SM Reduced Cladding)光纖類型。帶連接器的光纖拉伸器安裝在外殼中，使安裝和使用變得快速而簡單。這些光纖拉伸器的不一樣之處在于他們不需要專有驅動程序。對于大多數低電壓應用（＜±15V),我們的擴展器可以由標準電子設備驅動，例如信號發生器、運算放大器或其他實驗室設備，無需修改

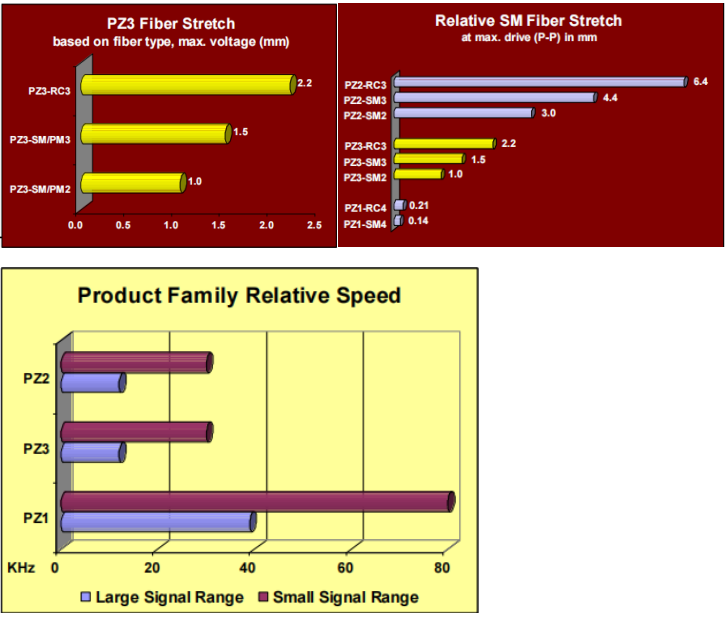

PZ3作為Optiphase的光纖相位調制器中，調制范圍居中的產品，其調制范圍介于1.0-2.2mm之間。相對PZ1和PZ2，其調制范圍具有更廣的通用性。
高性價比
多層纏繞設計
適用范圍更廣更為通用
設計緊湊
光學干涉測量
光學傳感系統
傳感器仿真
開環解調
可變光延遲
干涉相位的大角度調制
PZ3光纖拉伸器 | SM FIBER 2-LAYER | SM FIBER 3-LAYER | PM FIBER 2-LAYER | PM FIBER 3-LAYER | RC FIBER 3-LAYER |
工作波長 | 780 - 1625 nm | 780 - 1625 nm | 780 - 1625 nm | 780 - 1625 nm | 780 - 1625 nm |
調制常數[< 5 KHz] | 12.2 / λ radians/V where λ wavelength in um Example: = 7.9 radians/V @ 1.550 um | 17.7 / λ radians/V where λ wavelength in um Example: = 11.4 radians/V @ 1.550 um | 17.7 /λ lradians/V where λ lwavelength in um Example: = 11.4 radians/V @ 1.550 um | 17.7 / λ radians/V where λ wavelength in um Example: = 11.4 radians/V @ 1.550 um | 26 / λ radians/V where λ wavelength in um Example: = 16.8 radians/V @ 1.550 um |
光纖拉伸度 | 1.3 μm / Volt | 1.9 μm / Volt | 1.3 μm / Volt | 1.9 μm / Volt | 2.8 μm / Volt |
光程延遲度 | 1.9 μm / Volt | 2.7 μm / Volt | 1.9 μm / Volt | 2.7 μm / Volt | 4.0 μm / Volt |
時間延遲 | 0.0064 ps / Volt | 0.0093 ps / Volt | 0.0064 ps / Volt | 0.0093 ps / Volt | 0.014 ps / Volt |
光纖長度 | 15米 | 22米 | 15米 | 22米 | 30米 |
光纖纏繞 | 2-layer | 3-layer | 2-layer | 3-layer | 3-layer |
光纖類型 | SM [various] 245 um jacket | PM [various] 245 um jacket | RC SMF [80/165] 165 um jacket | ||
消光比 | 不適用 | ≤ - 20 dB typical | 不適用 | ||
插入損耗 | ≤0.5 dB，典型值為0.2 dB（不包括連接器） | ||||
Max. 電壓范圍 | ± 400V up to 300 Hz, then derate -6 dB per octave | ||||
頻率范圍 | See chart page 2, specified at 1550 nm | ||||
線性誤差（典型值） | Drive < 30V p-p: < 0.5% | Drive < 100 V p-p): < 1.% | Full scale: < 3% | ||||
阻抗（低于共振） | Capacitance 42 nF nominal, floating | ||||
電接口 | 開放式擔架：18英寸，飛線，#30|封閉式擔架：隔離BNC Open stretcher: 18 inches, flying leads, #30 | Enclosed stretcher: Isolated BNC | ||||
驅動器極性 | 開放拉伸器：藍色導線正極用于正極拉伸|封閉拉伸器：正極電壓用于正極拉伸 Open stretcher: blue wire positive for positive stretch | Enclosed stretcher: Positive voltage for positive stretch | ||||
連接器選項 | 開放式擔架：1米裸光纖引線|封閉式擔架：FC/PC或FC/APC Open stretcher: 1 meter bare fiber leads | Enclosed stretcher: FC/PC or FC/APC | ||||
運行溫度 | 0℃ to 70℃ | ||||
尺寸和重量 | |||||
開放式光纖拉伸器 | 2.5” Diameter x 0.9” High [ 標稱無安裝面，保證高度<0.934“ ]; 60 grams | ||||
封閉式式光纖拉伸器 | 外殼：4“寬x 6”長x 1.75“高；16 oz；在“3.5”X“6.375”處安裝孔中心（4places），孔徑0.156”直徑 | ||||
安裝套件 | |||||
頂部安裝鋁固定器 | 2.5 inch diameter, 0.1 inch thickness [qty 1] | ||||
硅橡膠墊 | 2.5 inch diameter, 0.0625 inch thickness [qty 2] | ||||
螺絲 | #6-32 flathead screw, cut to 0.93 inch or less [qty 1] | ||||

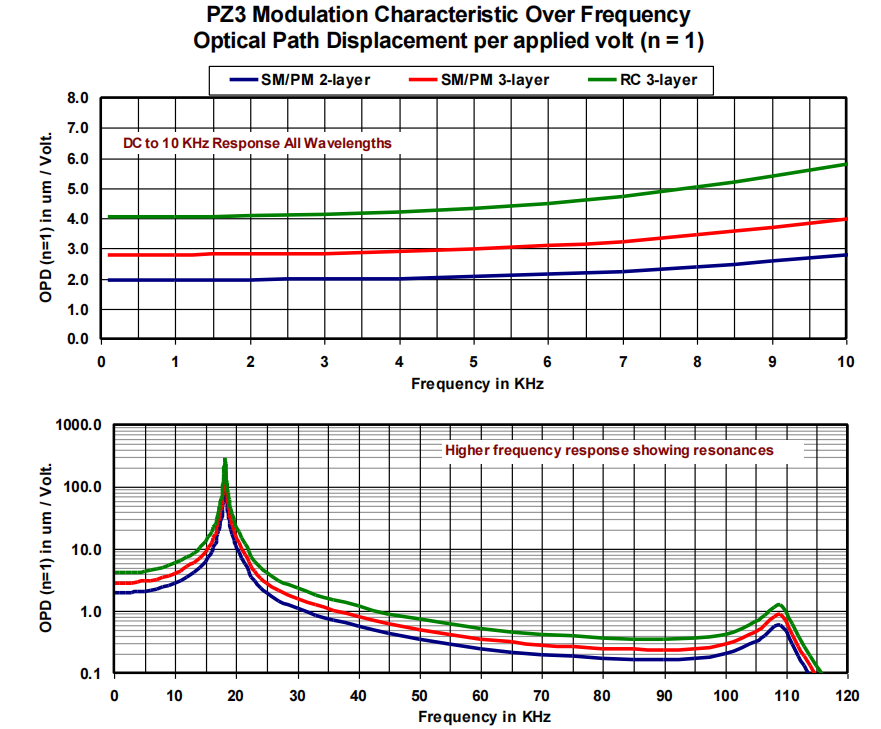

特性曲線：

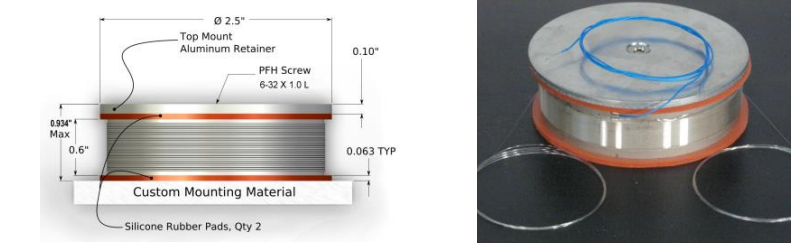

裸光纖拉伸器與安裝套件
裸光纖拉伸器與安裝套件不是封閉的，包括一個方便的安裝套件，包括一個頂部安裝的鋁固定器和兩個硅橡膠墊。安裝套件包括頂部或底部安裝。
訂購信息：
PZ3相位調制器型號主要有SMFIBER 2-LAYER、SMFIBER 3-LAYER、PMFIBER 2-LAYER、PMFIBER 3-LAYER和RC FIBER 3-LAYER五個型號。同系型號系列，如SMFIBER 2-LAYER、SMFIBER 3-LAYER之間的主要差異在于纏繞層數和光纖長度。不同型號，SM、PM以及RC之間，主要區別是消光比和光纖種類不同。
在主要五個分類中，Optipahse的PZ3高效光纖相位調制器有分出如下的21個細分型號：
型號 | 描述 |
PZ3-SMF2-O | 中范圍光纖相位調制器，2 層 SMF28 光纖，裸引線，開放式，安裝套件 (Mid-range stretcher, 2-layer SMF28 fiber, bare leads, open, mounting kit) |
PZ3-SMF2-PC-E | 中范圍光纖相位調制器，2 層 SMF28 光纖，F(xiàn)C/PC 連接器，封閉式 |
PZ3-SMF2-APC-E | 中范圍光纖相位調制器，2 層 SMF28 光纖，F(xiàn)C/APC 連接器，封閉式 |
PZ3-SM2-O-XXX | 中范圍光纖相位調制器，2 層 SM 光纖，裸引線，開放式，安裝套件 |
PZ3-SM2-PC-E-XXX | 中范圍光纖相位調制器，2 層 SM 光纖，F(xiàn)C/PC 連接器，封閉式 |
PZ3-SM2-APC-E-XXX | 中范圍光纖相位調制器，2 層 SM 光纖，F(xiàn)C/APC 連接器，封閉式 |
PZ3-SMF3-O | 中范圍光纖相位調制器，3 層 SMF28 光纖，裸引線，開放式，安裝套件 |
PZ3-SMF3-PC-E | 中范圍光纖相位調制器，3 層 SMF28 光纖，F(xiàn)C/PC 連接器，封閉式 |
PZ3-SMF3-APC-E | 中范圍光纖相位調制器，3 層 SMF28 光纖，F(xiàn)C/APC 連接器，封閉式 |
PZ3-SM3-O-XXX | 中范圍光纖相位調制器，3 層 SM 光纖，裸引線，開放式，安裝套件 |
PZ3-SM3-PC-E-XXX | 中范圍光纖相位調制器，3 層單模光纖，F(xiàn)C/PC 連接器，封閉式 |
PZ3-SM3-APC-E-XXX | 中范圍光纖相位調制器，3 層單模光纖，F(xiàn)C/APC 連接器，封閉式 |
PZ3-PM2-O-XXXY | 中范圍光纖相位調制器，2 層 PM 光纖，裸引線，開放式，安裝套件 |
PZ3-PM2-PC-E-XXXY | 中范圍光纖相位調制器，2 層保偏光纖，F(xiàn)C/PC 連接器，封閉式 |
PZ3-PM2-APC-E-XXXY | 中范圍光纖相位調制器，2 層保偏光纖，F(xiàn)C/APC 連接器，封閉式 |
PZ3-PM3-O-XXXY | 中范圍光纖相位調制器，3 層 PM 光纖，裸引線，開放式，安裝套件 |
PZ3-PM3-PC-E-XXXY | 中范圍光纖相位調制器，3 層保偏光纖，F(xiàn)C/PC 連接器，封閉式 |
PZ3-PM3-APC-E-XXXY | 中范圍光纖相位調制器，3 層保偏光纖，F(xiàn)C/APC 連接器，封閉式 |
PZ3-RC3-O-XXX | 中范圍光纖相位調制器，3 層 RC 光纖，裸引線，開放式，安裝套件 |
PZ3-RC3-PC-E-XXX | 中范圍光纖相位調制器，3 層 RC 光纖，F(xiàn)C/PC 連接器，封閉式 |
PZ3-RC3-APC-E-XXX | 中范圍光纖相位調制器，3 層 RC 光纖，F(xiàn)C/APC 連接器，封閉式 |
XXX,Y選型列表
波長范圍 | 780-900 | 950-1200 | 1260-1400 | 1450-1625 |
XXX = | 850 | 980 | 131 | 155 |
Y = | P (熊貓型光纖); B (Bowtie 領結型光纖) | |||
SM / SMF | Corning HI-80 | Corning HI-80 | Corning SMF28e+ | |
RC | NA | NA | Draka Elite 80 um BendBright-XS | |
PM-Panda | Corning PM 850 | Corning PM 980 | Corning PM 1300 | Corning PM 1550 |
PM-Bowtie | Fibercore HB800 | Fibercore HB1000 | Fibercore HB1250 | Fibercore HB1500 |
