PB1319 光纖耦合太赫茲光混頻器 780-855nm

PB1319 光纖耦合太赫茲光混頻器 780-855nm
PB1319系列太赫茲光混頻器在一個實用、堅固、光纖耦合的封裝中提供成熟的低溫砷化鎵半導體技術。這些光混頻器是按照ISO:9000制造標準制造的,采用全激光焊接組件,其中包括泵浦激光器的集成光學透鏡和太赫茲硅透鏡。PB1319光混合器具有穩定的特性,即使溫度低至4.5開氏度。PB1319光混頻器通常用于相干光混合系統,用于太赫茲輻射的產生和檢測。它們有多種配置以及定制安裝或配置,是帶有集成光學透鏡和準直太赫茲硅透鏡的激光焊接組件。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
G80040001  PB1319光纖耦合太赫茲光混頻器   [PDF] 工作波長:780-855nm; 工作情況溫度:-40~+80°C; 有效太赫茲光譜:100-3000GHz;太赫茲天線:螺旋逆時針方向; 200GHz時的太赫茲功率:0.1uW;連接器:SC/APC;光纖長度/夾套:1.15m/900um;     價格 : ¥0 庫存/貨期:請咨詢客服
總覽

PB1319系列太赫茲光混頻器在一個實用、堅固、光纖耦合的封裝中提供成熟的低溫砷化鎵半導體技術。這些光混頻器是按照ISO:9000制造標準制造的,采用全激光焊接組件,其中包括泵浦激光器的集成光學透鏡和太赫茲硅透鏡。PB1319光混合器具有穩定的特性,即使溫度低至4.5開氏度。

PB1319光混頻器通常用于相干光混合系統,用于太赫茲輻射的產生和檢測。它們有多種配置以及定制安裝或配置,是帶有集成光學透鏡和準直太赫茲硅透鏡的激光焊接組件。


通用參數

應用

簽名識別

?  生物制品

?  化學藥品

分子光譜學

固態光譜學

太赫茲成像

材料表征

太赫茲連續波的產生和探測



特征

堅固的包裝設計,采用全焊接結構

偏振保持光纖耦合

最佳性能的內部鏡頭

用于自由空間低損耗耦合的高電阻率超半球

集成30 V穩壓二極管,用于防靜電保護

高回波損耗的角度接口




在780nm至855nm波長下工作

提供定制配置




產品規格(標準光混合器)



參數

最小值

典型

最大

單位

操作溫度*

-40

25

+85

°C

工作光波長

760

-

855

nm

有效太赫茲光譜

100

-

3000

GHz

20V偏置,25℃時的暗電流

-

0.3

.5

μA

變送器上的偏置電壓

-

±20

±25

V

200GHz時的太赫茲功率**

.02

0.1

0.5

μW

太赫茲功率動態范圍***

@ 100 GHz

@ 1000 GHz ***



-

-



70

50



-

-



dB

平均光泵浦功率

-

30

40

mW

780nm時的光回波損耗

20

40

-

dB





產品規格(低溫光混合器)



參數

最小值

典型

最大

單位

操作溫度*

4.5

300

350

K

工作光波長

760

-

785

nm

有效太赫茲光譜

100

-

3000

GHz

20V偏置,25℃時的暗電流

-

0.3

.5

μA

變送器上的偏置電壓

-

±20

±25

V

2 0GHz時的太赫茲功率**

.02

0.1

0.5

μW

太赫茲功率動態范圍***

@ 100 GHz

@ 1000 GHz ***



-

-



70

50



-

-



dB

平均光泵浦功率

-

30

40

mW

780nm時的光回波損耗

20

40

-

dB


*非冷凝

** 780nm時泵浦功率為30 mW,偏壓至500 uA光電流

***在像PB7200這樣的光混合系統中,依賴于激光源

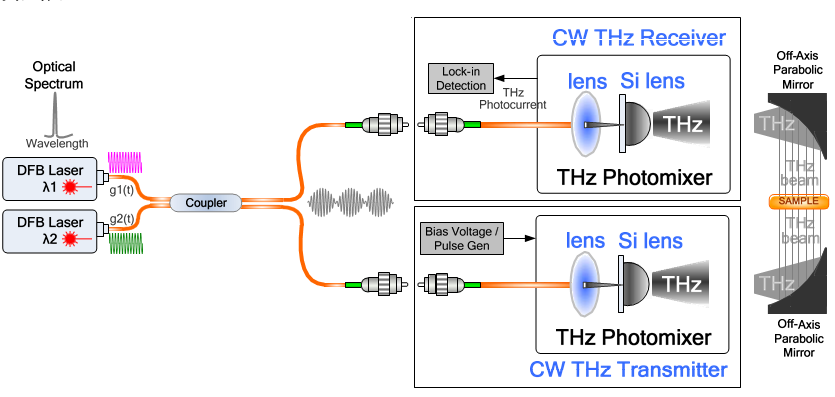

 典型配置

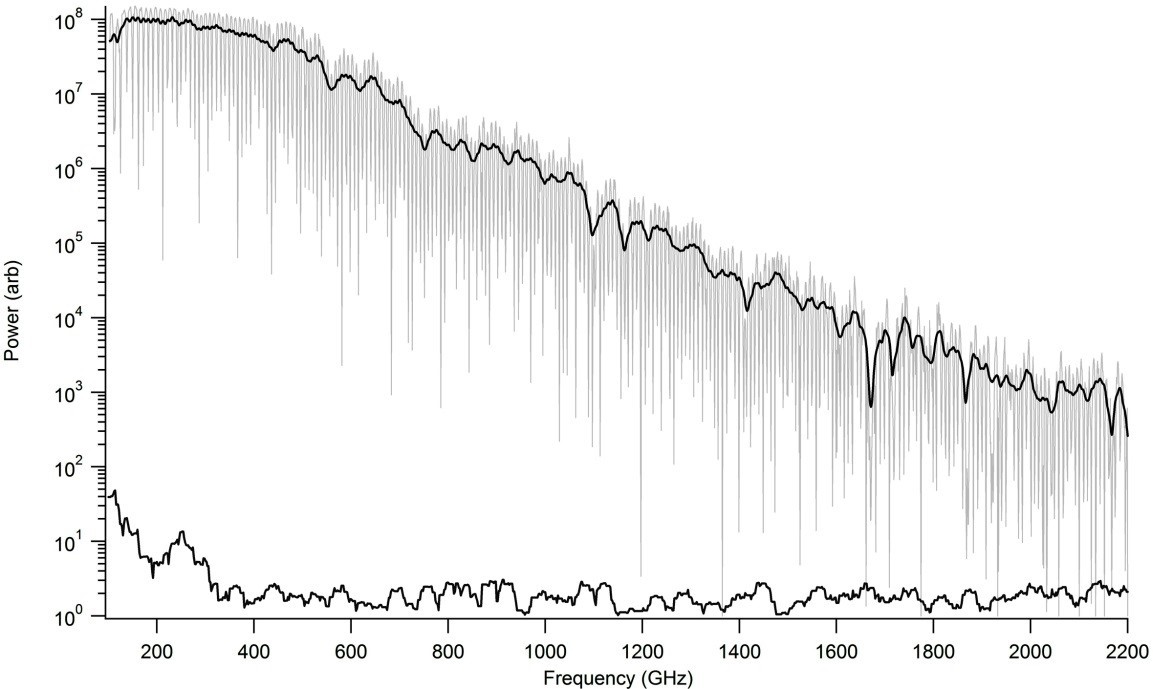

典型性能




PB7220系列光譜儀中采用兩個光混頻器時的典型性能。通過阻擋太赫茲光束,說明噪聲級功率是由激光產生的。更高光譜純度的激光器將改善動態范圍。相干檢測產生的干涉條紋是灰色的,已經被消除。

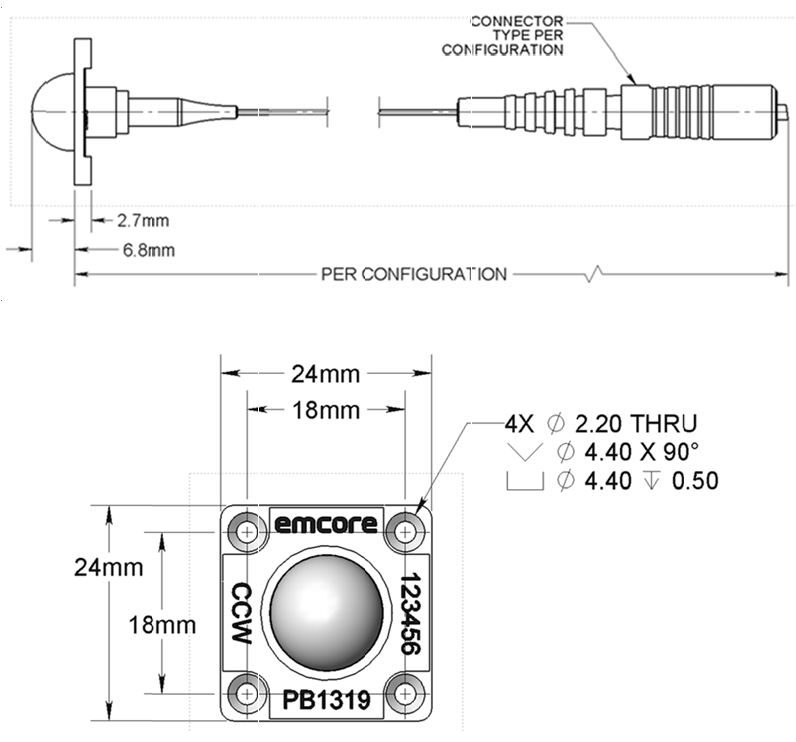

機械尺寸
