單頻窄線寬激光二極管模塊 (633/660/785/830/895/1064/1572nm) 30mW

單頻窄線寬激光二極管模塊 (633/660/785/830/895/1064/1572nm) 30mW

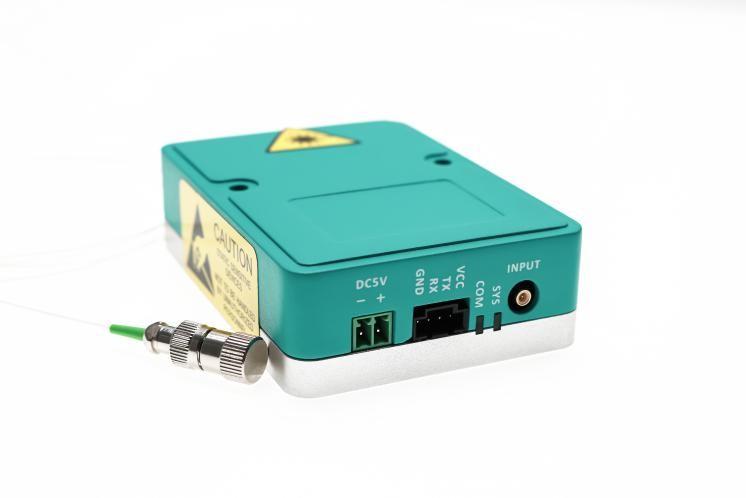

LDRVMINI 是一款用于蝶形半導體激光器的電流驅動與溫度控制模塊。其主要功能包括：控制激光器內部溫度、產生恒流信號驅動激光器，并可將外部輸入電壓信號轉換為電流驅動。模塊具有兩種Max. 電流驅動范圍，適用于不同功率大小的激光器（通過電路板跳線進行選擇）。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 2
貨號 操作 名稱
A80110056  單頻窄線寬激光二極管模塊 保偏 (633nm 30mw PM630)   [PDF] 中心波長633nm；；輸出功率30mw；線寬＜1MHz；光纖和連接器類型 PM630 FC/APC    價格 : 請聯系客服 庫存/貨期:請咨詢客服
A80110063  單頻窄線寬激光二極管模塊 單模 (633nm 30mw SM600)   [PDF] 中心波長633nm； 輸出功率30mw； 線寬＜1MHz； 光纖和連接器類型 SM600 FC/APC    價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

LDRVMINI 是一款用于蝶形半導體激光器的電流驅動與溫度控制模塊。其主要功能包括：控制激光器內部溫度、產生恒流信號驅動激光器，并可將外部輸入電壓信號轉換為電流驅動。模塊具有兩種Max. 電流驅動范圍，適用于不同功率大小的激光器（通過電路板跳線進行選擇）。


產品特點

尺寸小巧

遠程通訊

可定制（630-1600nm任意波段）


產品應用

量子通信

干涉儀

激光通訊


通用參數

其主要參數如下：

特性

Min.

Max.

單位

注釋

電源電壓

4.8

5.5

VDC

直流

功率

5

10

W


激光驅動電流

0

149/378/624

mA

可選

激光驅動電壓

0

3.1

V

@380mA

響應頻率

0

10

MHz

-3db

溫度控制范圍

0

50

oC


TEC   輸出電流

-1.5

1.5

A


TEC   輸出電壓

-4.4

+4.4

V


模擬輸入

-2.5

2.5

V



可選波長

波長功率（mW）線寬波長功率（mW）線寬
63330<1MHz105040<1MHz
66030<1MHz106440<1MHz
77010<1MHz15505<1MHz
78510<1MHz1550100<1MHz
83020<1MHz157230<1MHz




典型光譜圖

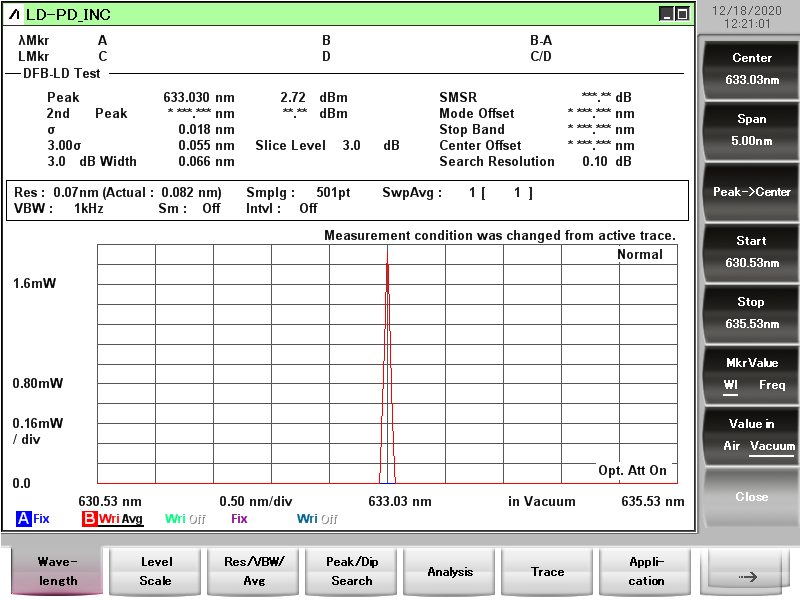

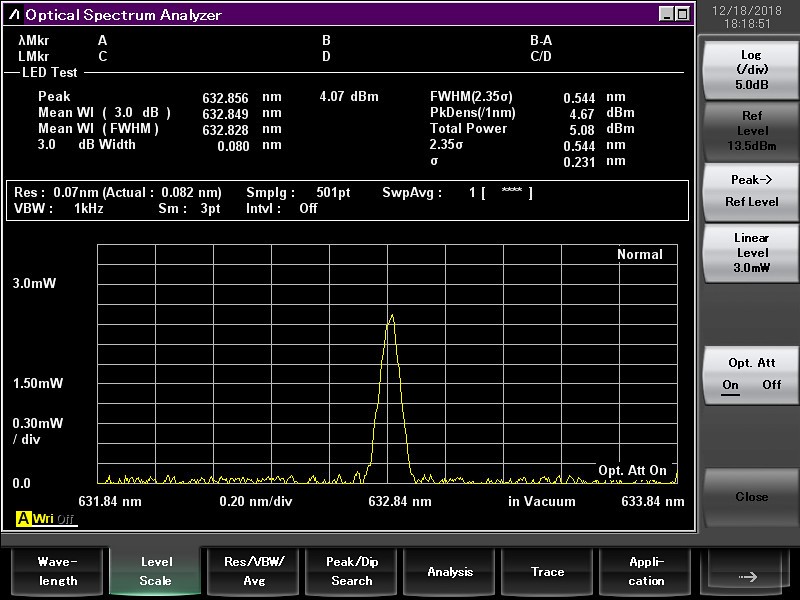

633nm窄線寬光譜圖

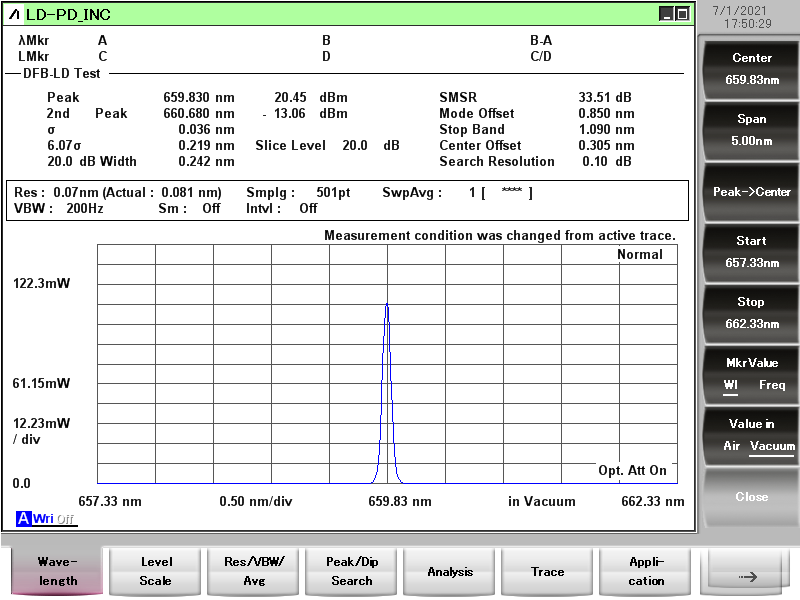

660nm窄線寬光譜圖




785nm 窄線寬激光器光譜圖





830nm窄線寬光譜圖

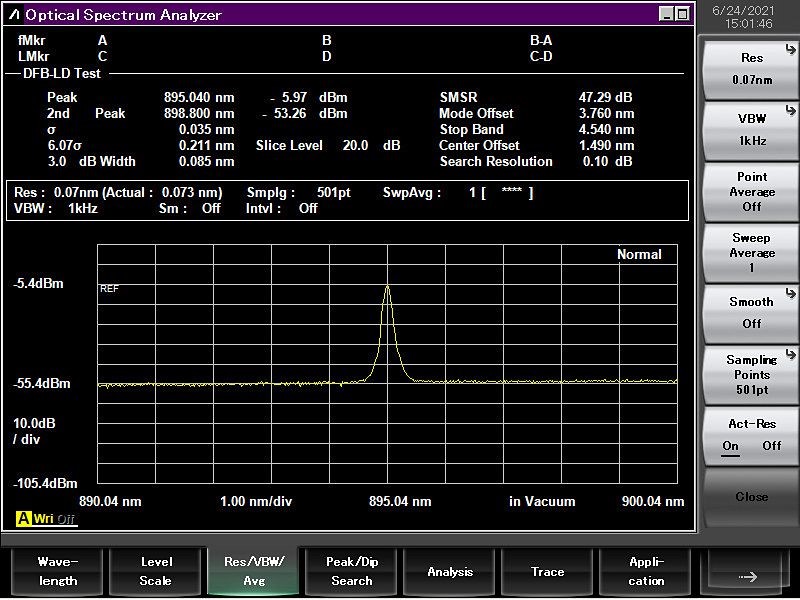

895nm 窄線寬激光器光譜圖

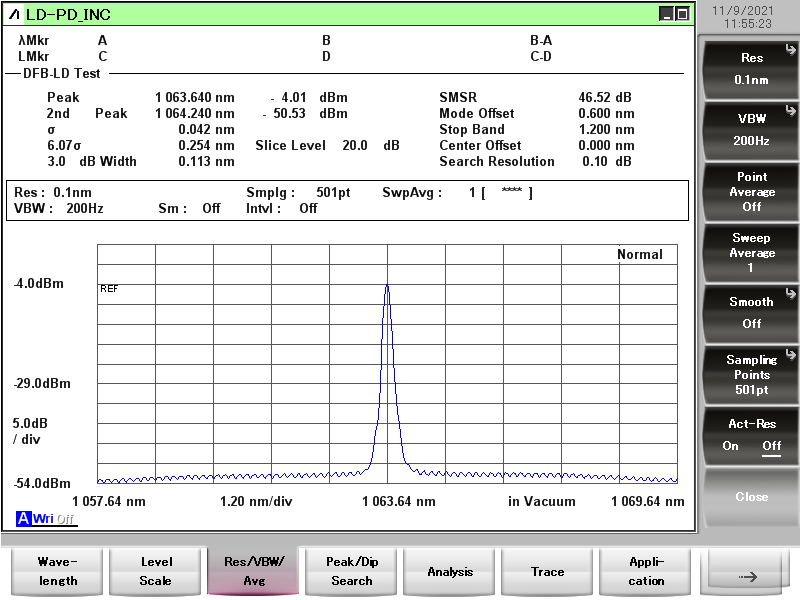

1064nm窄線寬光譜圖

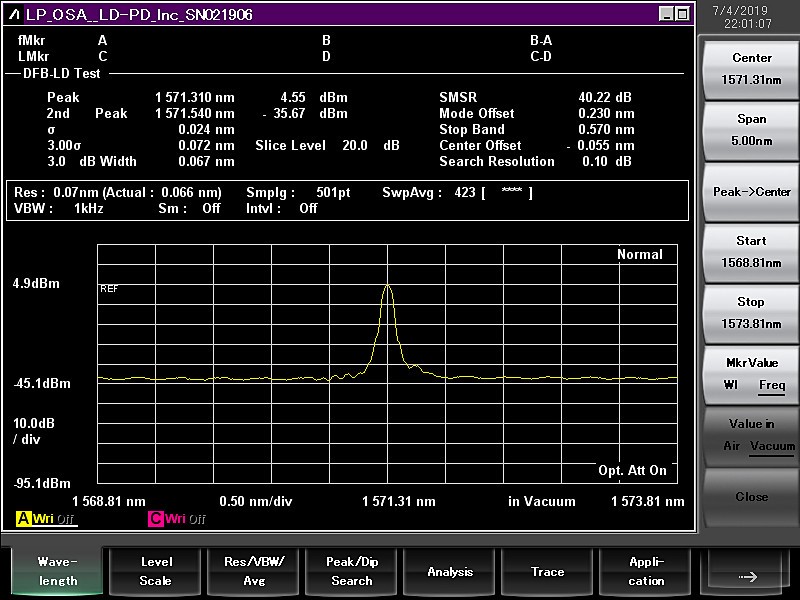

1572nm 窄線寬激光器光譜圖




功率穩定性測試






光斑分析




訂購信息

PL-NL-□□□□-☆-A8▽-XX

□□□□：波長

☆：輸出功率

▽：波長公差范圍

XX：光纖和連接器類型

SA=SMF-28E+FC/APC

SP=SMF-28E+FC/PC

PP=PM Fiber+FC/PC

PA=PM Fiber+FC/APC


安裝



請務必先參照激光器手冊，對應連接器的線序，以及電路板上的連線，確定激光器與當前線序兼容。在不正確的線序下通電可能導致激光器損壞！

模塊的電源負極輸入，底板及NTC負極均接地。且驅動輸出的正極與負極均不接地。當要安裝的激光器的有任一功能引腳接地（連接其外殼）時，需要te別注意。

當存在激光功能引腳接地情況（如激光正極接地）時，需要在激光器與底殼之間墊一塊粘性導熱硅膠，且不要用金屬螺釘來固定激光，以使激光器外殼與底殼絕緣。如果不確定，請咨詢銷售方的工程師。不正確的接地將導致模塊功能異常甚至燒毀激光器！

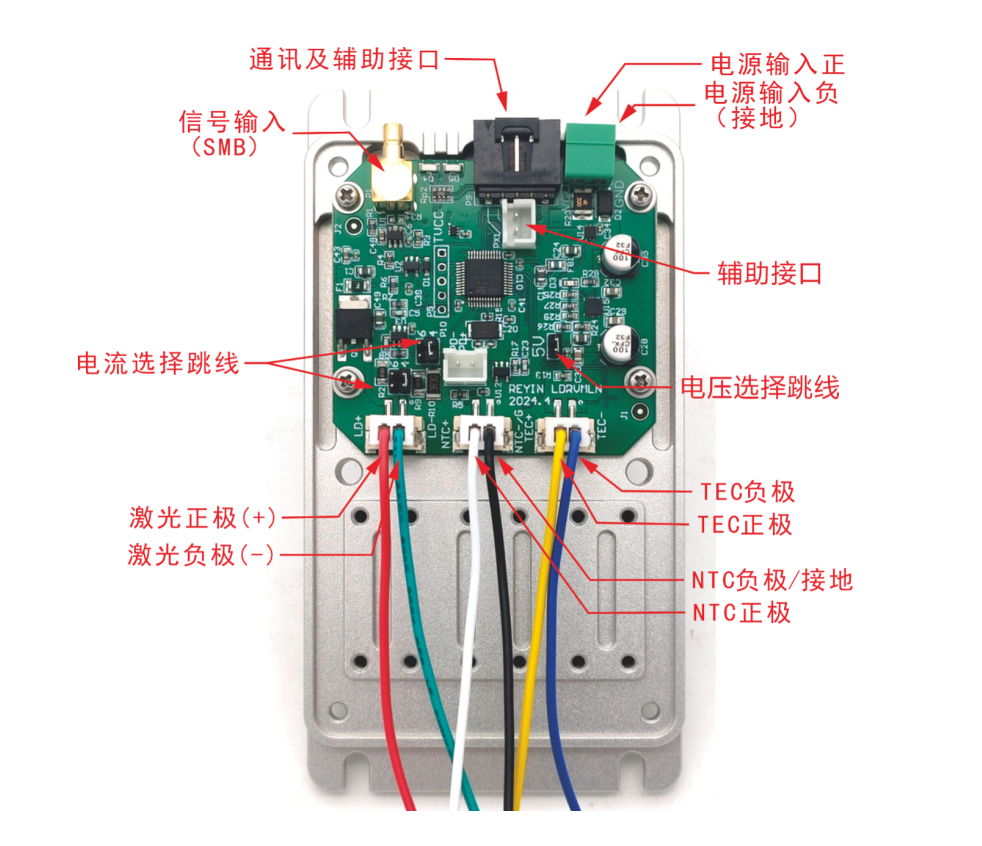

線路配置


在上電之前，模塊需要調整電路參數以適應所安裝的激光器。參數由電路板上跳線和撥碼開關控制。務必在斷電情況下操作！

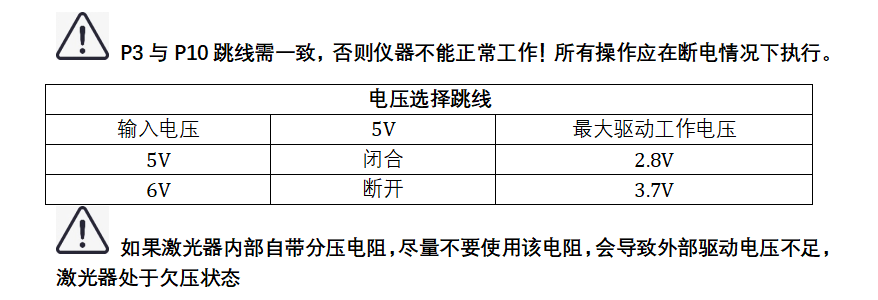

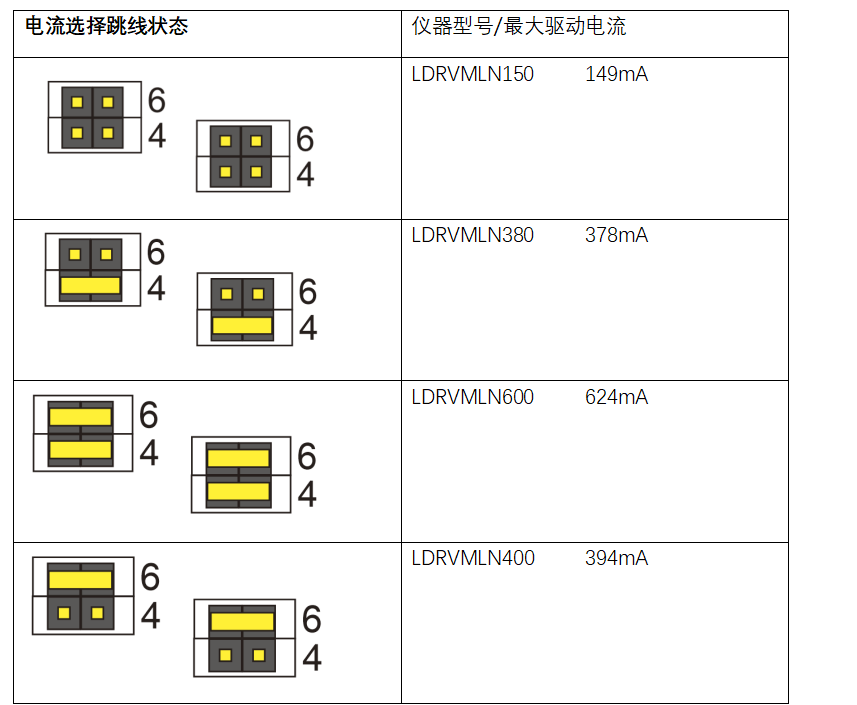

請將LDRVMLN的Max. 驅動電流設置為等于或稍大于激光的Max. 允許電流。如果將驅動電流設置過大，將增加激光器燒毀的風險。設置由電路板上P3、P10跳線：




綠燈表示溫度已穩定。用跳線帽短接RX和GND，使電流源開始工作，請?jiān)趨?shù)完全設置好后再使用本功能！


外部信號輸入

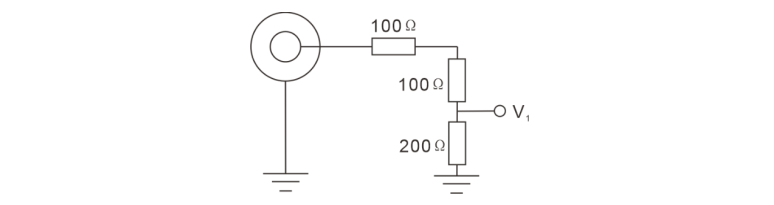

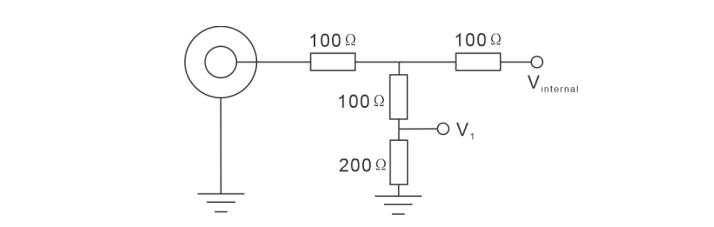

儀器后面板信號輸入端INPUT用于接收外部輸入，不開啟內部偏置信號時，等效電路如下圖所示：



激光器的驅動電流為：

        ILaser = (V1/1.25V) x Imax

        Imax=149mA , 378mA etc

當開啟內部信號時，等效電路如下：

若僅使用內部信號，應斷開INPUT接口上的一切連接。如果要同時使用內部和外部信號，請按照上述的等效電路來自行計算最終效果。


PC控制界面

裝回儀器蓋板，將控制器連接電源，并用USB線連接電腦。WIN7及以上系統會提示自動聯網安裝USB驅動。當使用其他系統或無法聯網時

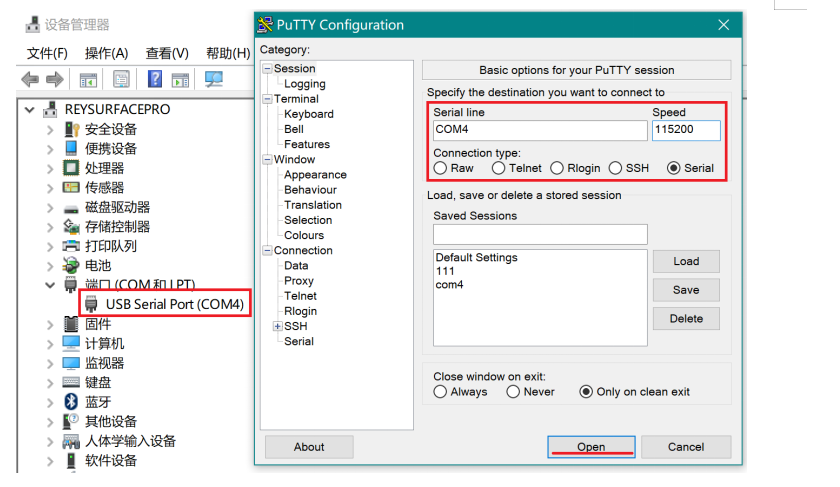

請?jiān)?a >http://www.ftdichip.com/Drivers/VCP.htm 下載對應驅動。驅動安裝好后會在“設備管理器”出現虛擬串行設備。

打開電腦端專用軟件，如下圖所示：



電腦為主控端（上位機），發送字符串命令。以“：”冒號作為起始符開始一行命令，以回車(\r\n)結束一行，下位機執行后返回信息。以下所有功能均可通過配套軟件訪問，

建議以配套LDPD軟件完成設置并得到正確波形后，點save保存參數至下位機，再轉由其他客戶端來進行控制。


運行模式如下：

1

運行模式

>>>>>> 發送auto on開始，返回(1)Auto run started.[[OK]]\r\n
>>>>>> 激光器加載所設定的電流

>>>>>> 發送auto off停止， 返回(0)Auto run stopped.[[OK]]\r\n





參數設置

發送

功能及返回值

about

返回下位機當前的參數：

>> 優秀行 (%f) TEC.\r\n

>> （浮點數，與下發的參數一致）

>> 第二行 (%d,%d,%d) PGA,freq,amp.\r\n

>> （對LDRV模塊，以上為無意義參數）

>> 第三行(%d,%d,%d) bias.\r\n

>> （數值與下發命令bias a,b,c一致）

>> 第四行 (%d,%d) dm,phase.\r\n

>> （LDRV上為無意義參數）

version

回復：

RYMLASER<本機型號><版本號>

temp

返回當前環境溫度值，激光器溫度，返讀電流值

tec x

x為攝氏溫度，設置激光器的目標溫度，可為小數，

tecp kP kI kD

設定溫度控制系統的PID參數，用以保證溫度控制系統的穩定，用戶可以調整參數以實現快速或慢速響應

限制專業用戶使用！不良的PID參數會導致溫度震蕩，甚至損壞激光器

系統出廠值： kP =1500; kI=4000; kD=10

tecfast

TEC常規模式，使用已存儲的PID參數

tecslow

TEC慢速模式，使kP/2, kI/8，將降低溫度系統的時間常數

bias a b c

a：電流設定（0~65535）

b：限流設定（0~65535）

c：無意義參數，設置為1以上數值

a和b數值通過下述公式計算

a = (Iset/Imax)*65536

Iset為要設定的電流，Imax為儀器Max. 電流（根據本機型號，在Instruments.ini中查看）

save

保存當前的所有參數，下次開機會自動調用。


安裝注意

1、 激光器有功能引腳接外殼情況下（如NEL激光器，通常LD陽極接外殼），必須將激光器外殼與底座絕緣：激光器下方墊一層導熱硅膠墊，并且不要使用金屬螺釘來固定。

2、 激光電流檔位需要通過跳線帽來實現，再通過撥碼1來使系統自我識別。兩者不匹配將導致系統的自我識別和實際電流不匹配，可能導致激光器燒毀！

3、 建議先連接一個LED燈珠或廉價紅色激光器來測試當前設置是否正常工作。

4、 溫度震蕩說明溫控PID參數設置不對（所有溫度控制器都有PID參數選擇環節，可以參照網上多種說明來調整）。溫控參數調節命令為tecp、kp、kl、kd，發送后會立刻產生效果，觀察溫度的響應精度和速度。調節完成后要用save命令保存。

5、 模塊沒有開關，連接電源后TEC部分立刻開始工作，但激光電流源不啟動。綠燈表示溫度已穩定。用跳線帽短接RX和GND，使電流源開始工作，請?jiān)趨?shù)完quan設置好后再使用本功能。
