擴展光譜以排除布里淵散射

單獨老化和熱循環篩選

專有鏡面涂層技術，可靠性高

保偏 PM980 光纖或 HI1060 光纖

光纖上 900um 松套管（可選）

內置監控光電二極管（可選）

光纖激光種子光

測量設備（例如距離測量）

科學研究

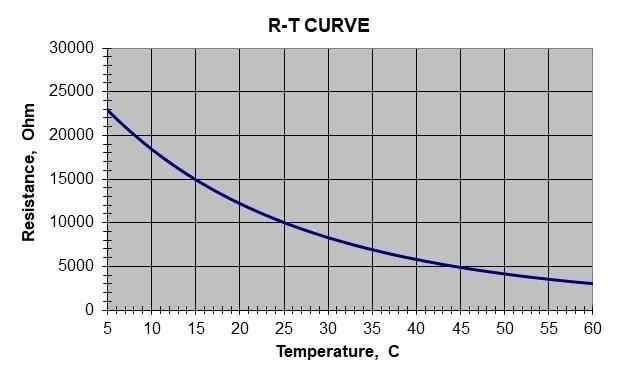

熱敏電阻規格			光纖規格
參數	值	單位	參數	值	值	單位
類型	NTC		光纖類型	HI1060	PM980
電阻@25℃	10±0.1	kOhm	數值孔徑（典型值）	0.14	0.12
Beta 25-85°C	3435±1%	K	截止波長	920±50	900±70	nm
			模場直徑	6.2±0.3@1060nm	6.6±0.3@1060nm	μm
			包層直徑	125±1	125±1	μm
			涂層直徑	245±15	245±15	μm
			松套管直徑（ 可選）	900	900	μm
			連接器	FC/APC	FC/APC

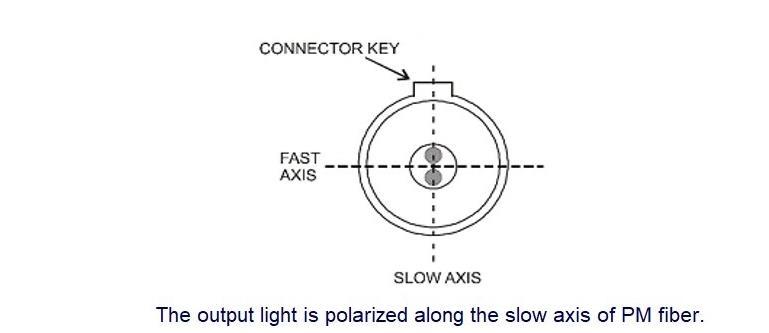

			鍵	narrow	narrow

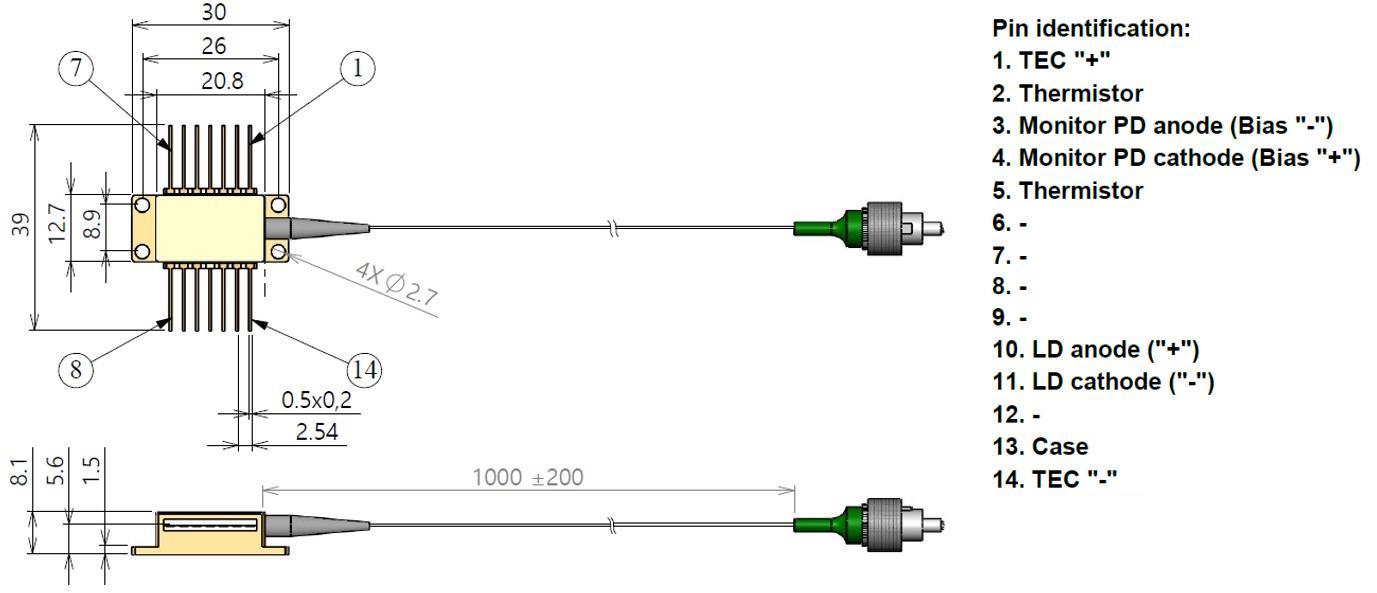

尺寸（單位：毫米）

安全和操作說明

此設備發出的光是不可見的，對人眼有害。設備運行時，請避免直視光纖連接器。在連接器打開的情況下操作時，必須佩戴適當?shù)募す獍踩坨R。

Max. 額定值僅可短時間應用于設備。長時間暴露于Max. 額定值或暴露于多個Max. 額定值可能會導致設備損壞或影響設備的可靠性。在設備的Max. 額定值之外操作設備可能會導致設備故障或安全隱患。必須使用與組件一起使用的電源，以使Max. 正向電流不超過。

熱輻射器上的設備需要適當?shù)纳崞鳌１仨毷褂?nbsp;4 個螺釘（以 X 型螺栓擰緊，初始扭矩設置為 0.075Nm，最終以 X 型螺栓擰緊，扭矩設置為 0.15Nm）或夾具將設備安裝在散熱器上。散熱器表面的平整度偏差必須小于 0.05mm。建議在外殼底部和散熱器之間使用銦箔或導熱柔軟材料作為熱界面。不宜為此使用導熱油脂。

避免設備背反射。它可能會影響設備在光譜和功率穩定性方面的性能。

還可能導致致命的面損壞。強烈建議使用光隔離器來阻擋背反射。

不要拉動光纖。不要彎曲半徑小于 3 厘米的光纖。在安裝過程中，應始終保護光纖頂部免受任何污染或損壞。取下光纖頂部的防塵蓋后，使用沾有異丙醇或乙醇的光學鏡頭清潔紙或棉簽沿一個方向擦拭，小心清潔光纖頂部。僅使用干凈的光纖連接器操作設備。

ESD 保護 - 靜電放電是產品意外故障的主要原因。采取極端預防措施以防止 ESD。在設備安裝過程中，必須保持 ESD 保護 - 在處理產品時使用腕帶、接地的工作表面和嚴格的防靜電技術。

型號識別

SML1100003HI001PXXXX -> 1100nm 平均波長下1000mW 脈沖輸出功率，HI-1060 光纖

SML1100003HI001PFXXX -> 1100nm 平均波長下1000mW 脈沖輸出功率，HI-1060 光纖，內置監控光電二極管

SML1100003PM001PLXXX -> 1100nm 平均波長下1000mW 脈沖輸出功率，PM-980 光纖，帶松套管

SML1100003PM001PFLXX -> 1100nm 平均波長下1000mW 脈沖輸出功率，PM-980 光纖，帶內置監控光電二極管和光纖松套管
