超寬帶短波光纖光學隔離器

超寬帶短波光纖光學隔離器
OIST 系列寬帶光隔離器采用專有配置，專門設計用于超輻射發光二極管，波長范圍寬達 160nm，隔離度 >25dB，通過Max. 限度地減少 PMD 和內部反射，光譜波動極低。它們還具有插入損耗低、隔離度高、結構緊湊和穩定性高等特點。這些隔離器有四個波長帶，以 650nm、850nm、950nm 和 1060nm 為中心，可以選配內置輸出抽頭監視器。它們可以處理高達 10W 的高光功率，并為保偏類型提供 30dB 的超高偏振消光。這些不一樣的性能屬性使 OIST 隔離器成為 OCT 和其他光纖傳感系統中廣泛使用的寬帶 SLD 源的理想選擇。Agiltron 擁有一個批量隔離器生產設施，能夠使用專門設計的測試工具創建定制性能，并提供定制設計以滿足特殊應用或成本要求。未列出的波長和范圍可以te別訂購。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
OIST-B2-8-1-1-S-1-C-3-3-2超寬帶短波光纖光學隔離器   [PDF] OIST 系列寬帶光隔離器采用專有配置，專門設計用于超輻射發光二極管，波長范圍寬達 160nm，隔離度 >25dB，通過最大限度地減少 PMD 和內部反射，光譜波動極低。它們還具有插入損耗低、隔離度高、結構緊湊和穩定性高等特點。這些隔離器有四個波長帶，以 650nm、850nm、950nm 和 1060nm 為中心，可以選配內置輸出抽頭監視器。它們可以處理高達 10W 的高光功率，并為保偏類型提供 30dB 的超高偏振消光。這些獨特的性能屬性使 OIST 隔離器成為 OCT 和其他光纖傳感系統中廣泛使用的寬帶 SLD 源的理想選擇。Agiltron 擁有一個批量隔離器生產設施，能夠使用專門設計    價格 : ￥0 庫存/貨期:請咨詢客服
總覽

OIST 系列寬帶光隔離器采用專有配置，專門設計用于超輻射發光二極管，波長范圍寬達 160nm，隔離度 >25dB，通過Max. 限度地減少 PMD 和內部反射，光譜波動極低。它們還具有插入損耗低、隔離度高、結構緊湊和穩定性高等特點。這些隔離器有四個波長帶，以 650nm、850nm、950nm 和 1060nm 為中心，可以選配內置輸出抽頭監視器。它們可以處理高達 10W 的高光功率，并為保偏類型提供 30dB 的超高偏振消光。這些不一樣的性能屬性使 OIST 隔離器成為 OCT 和其他光纖傳感系統中廣泛使用的寬帶 SLD 源的理想選擇。Agiltron 擁有一個批量隔離器生產設施，能夠使用專門設計的測試工具創建定制性能，并提供定制設計以滿足特殊應用或成本要求。未列出的波長和范圍可以te別訂購。


通用參數


產品特點

? 160nm 以上平坦隔離

  ? 低 PMD

  ? 設計用于 SLD

  ? 可提供 OEM 和定制

  ? 高可靠性

  ? 集成分接頭

  ? 偏振相關



產品應用

? OCT

  ? 傳感器

  ? 實驗室使用

? 儀器



主要技術指標

參數

Min

Typical

Max

Unit

中心波長

650

1060

nm

波長帶寬

160

170

180

nm

隔離度

20

25

30

dB

偏振相關損耗

0.25

dB



插入損耗 [1]

2.2



dB

1.5

1.3

1.3

偏振模色散 (SM)

0.05

ps

偏振消光比 (PM)

18

30

dB

光功率處理 [2]

0.2

10

W

回波損耗 [3]

50

55

dB

工作溫度

0

65

℃

存儲溫度

-40

85

℃

注釋：

[1]. SMF 版本不包括連接器。

[2]. 定義在 850nm 和 SMF 版本。

[3]. MMF 版本的 RL <=35dB。

注意：對于偏振輸入光版本，隔離經過優化，可阻擋相同偏振的光反射。雖然其他偏振的光也可能被阻擋，但消光效果可能較差?？梢詫ｉT制造 PM 隔離器來阻擋所有偏振的后向傳播光。PM 隔離器也可以具有光偏振功能





機械尺寸（毫米）

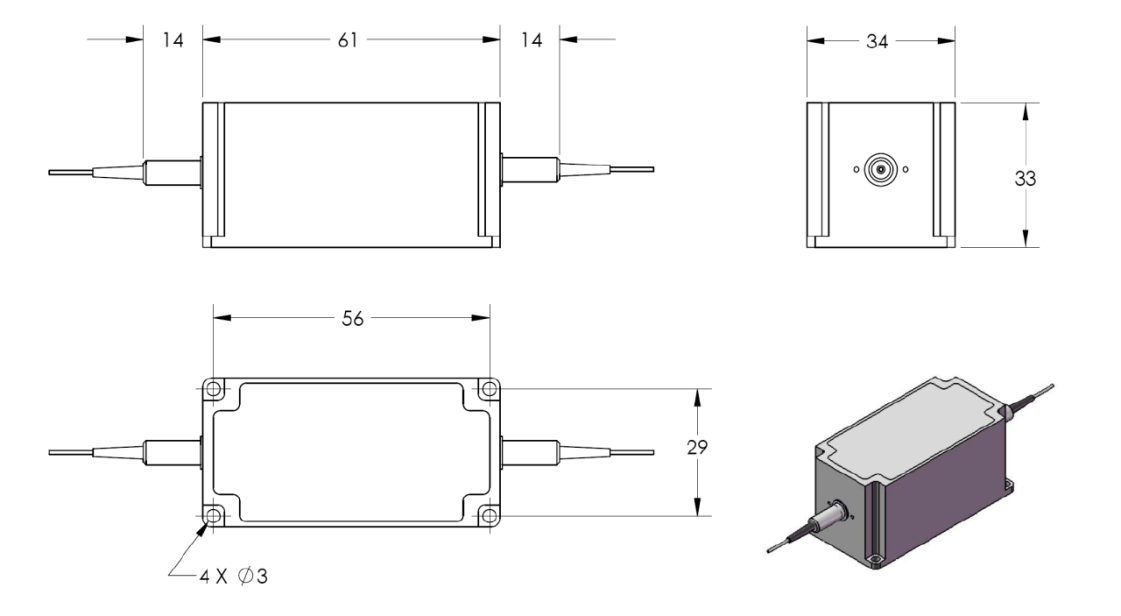

波長 < 900nm

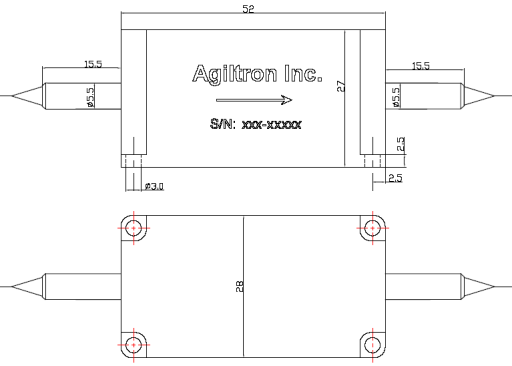

波長 > 900nm

對于正常功率隔離器 (< 0.5W @ 850nm; <=2W @1060nm)

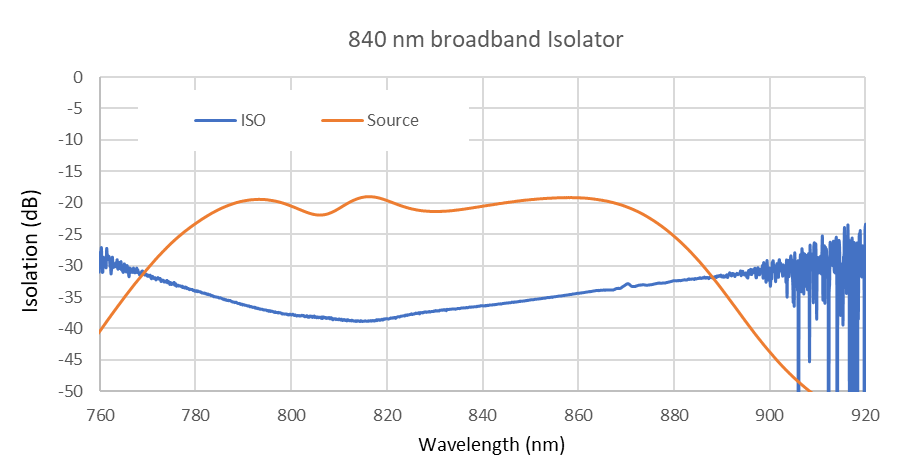

光學性能（典型單級隔離器@840nm）

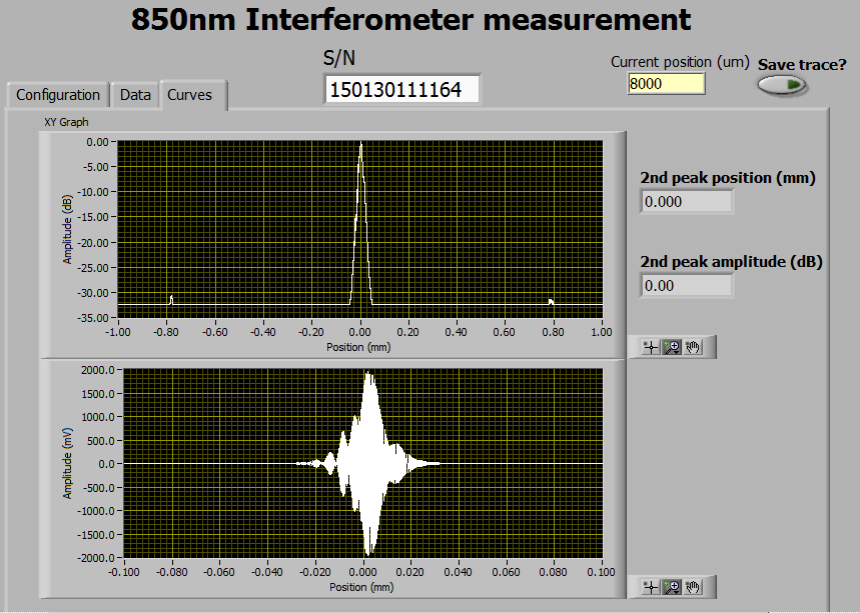

光學干涉儀中的相干峰值測量


訂購信息：

前綴

類型

波長

等級

封裝

正向 功率

反向功率

光纖類型

光纖蓋

接頭[1]

PER





Prefix

OIST-

□□p

SM [1]  = B1 PM [2] = B2

□

840nm = 8

1030nm = 3 1060nm = 1

980nm = 9 780nm = 7 650nm = 6 Special = 0

□

Regular = 1

Low Ripples = 2 Special = 0

□

Regular = 1

With Tap =2 Special = 0

□

0.2W = S

0.5W = N

1W = 1

2W = 2

5W = 5

10W = A

20W = B

30W = C

Special = 0

□



0.2W = 1

0.5W = 2 1W = 3

5W = 5

10W = A 20W = B

□

HI1060 = 2 HI980 = 9   HI780 = 7

PM980 = C

MM50/125 = 5 Special = 0

□r

Bare Fiber = 1

0.9mm Tube = 3 Special = 0

□

None = 1

FC/PC = 2    FC/APC = 3  SC/PC = 4    SC/APC = 5  ST/PC = 6     LC/PC = 7     LC/APC = A  LC/UPC = U Special = 0

□PE

Non = 1 18 = 2

25 = 3 29 = 4 30 = 5
