MP3821S型InGaAs焦平面相機采用320 x 256 InGaAs焦平面探測器,工作波長在0.9～1.7μm近紅外波段，穿透霧霾能力強，覆蓋軍yong特征激光波長，可用于監視偵察、目標與偽裝識別、安防檢查、主動式激光探測、激光照明成像等。此外，該波段還覆蓋大氣夜輝光譜主要成分，在淺制冷工作條件下，可用于全天候海防監測、微光夜視等。
● 光譜響應波段0.9～1.7μm/0.4～1.7μm
● 成像器件工作溫度可控
● 16位A/D采樣
● 高低增益可選、曝光時間自適應控制
● 相機結構一體化熱設計，自然對流散熱
● 監視偵察
● 目標與偽裝識別
● 安防檢查
● 激光照明成像
● 微光夜視成像
探測器面陣規格
性能描述 | |
器件類型 | InGaAs PIN |
陣列規模 | 320 x 256 |
像元大小 | 30μm x 30μm |
光敏面大小 | 9.6mm x 7.68m |
光窗 | 石英光窗 |
制冷器 | 內置一級TEC制冷器 |
主要性能指標(Tc=22±3℃)
特性參數 | 參數指標 |
工作波長 | 0.9～1.7μm/0.4～1.7 μm |
有效像元率 | ≥99%[1] |
峰值探測率 | ≥5E+12 cm.Hz1/2/W |
信噪比 | ≥65db(高增益) |
輸出幀頻 | ≤25Hz[2] |
曝光時間 | 50us～500ms[3] |
[1]有效像元響應輸出為平均像元響應輸出50% ~ 150%。
[2]當曝光時間≤40ms時，輸出幀頻=25Hz;當曝光時間≥40ms時，輸出幀頻=1/曝光時間。
[3]當相機設定為手動增益時，才可調節曝光時間。
絕對最大額定值
參數 | 額定值 | 單位 |
工作溫度范圍Tc | -20～+50 | °C |
貯存溫度范圍TSTG | -35～+65 | °C |
最大功耗P | 6 | W |
靜電放電敏感度ESD | 1000～2000 | V |
質量可靠性保證
● 產品執行GJB8121-2013《半導體光電組件通用規范》相關要求。

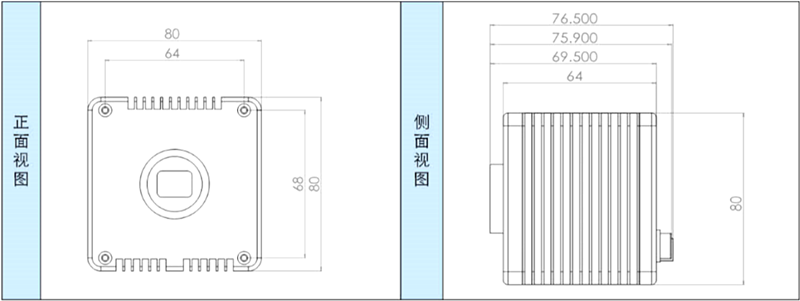

封裝外形結構與尺寸(單位: mm )
相機接口
● 光學接口: C-Mount
● 電源輸入: +12V
● 電源輸入接口類型: GX16-2
● 數據輸出類型: USB
● 數據輸出接口類型: USB-B
● 外觸發接口: SMA

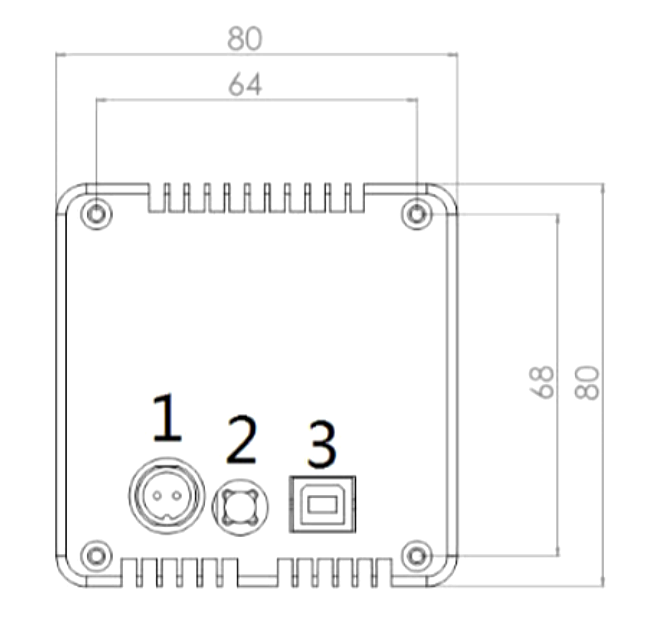

接口編號 | 功能 |
1 | GX16-2:電源輸入 |
2 | SMA:外同步信號輸入 |
3 | USB-B:數據輸出 |
