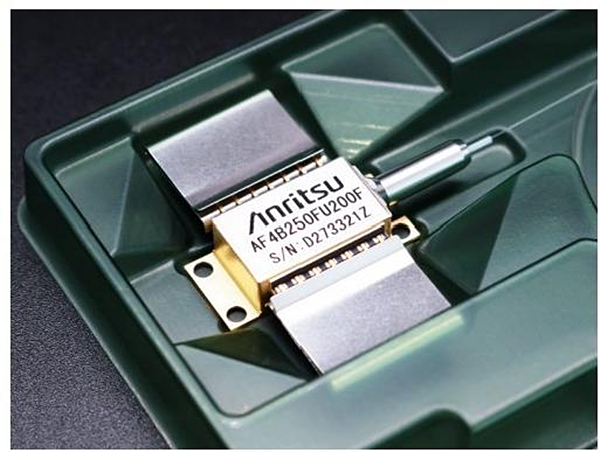

AF4B2 系列GB/GC 型是為光纖拉曼放大器開發的1.4μm 波段的泵浦激光器模塊。輸出功率高達500mw, 保偏光纖輸出， 14引腳蝶形封裝。內置TEC 和PD,熱敏電阻。
● 光輸出功率：A: type GB:300-400mw； B: type GC:420-500mw;
● 波長范圍：A: type GB:λT=1420 to 1499nm；B: type GC:λT=1420 to 1485nm
● 偏振保偏光纖(PMF:φ0.25mm UV-coated) 14引腳蝶形封裝，內置PD和TEC
● 拉曼放大器
技術參數:
光電特性(TFBG=25°C, TLD=25°C，TC=25°C）
參數 | 符號 | 測試條件 | Min. | 典型 | Max. | 單位 |
閾值電流 | Ith | - | - | - | 180 | mA |
中心波長 | λC | at Rated power，RMS（-20dB） | λT -1.0 | λT | λT + 1.0 | nm |
光譜寬度 | Δλ | at Rated power，-10dB | 3.5 | nm | ||
PD監控電流 | Im | at Rated power，VRD=5V | 100 | 2000 | mA | |
PD 暗電流 | Id | VRD=5V | 0.1 | mA | ||
跟蹤誤差 | ΔPf | Im=const., Tc= -20 to 70°C | -0.5 | 0.5 | dB | |
熱敏電阻 | Rth | TLD=25°C, B=3900±100K | 9.5 | 10 | 10.5 | kW |
消光比 | Xp | at Pated power | 17 | dB |
jue對Max. 值參數:
參數 | 符號 | 數值 | 單位 |
LD正向電流 | IF | 2200 | mA |
LD 反向電壓 | VR | 2 | V |
PD 正向電流 | IFD | 10 | mA |
PD 反向電壓 | VRD | 20 | V |
工作機身溫度 | TC | -20 to+70 | °C |
存儲溫度 | Tstg | -40 to +85 | °C |
Cooler 電流 | IC | 5.8 | A |
*超過jue對Max. 評級可能會導致故障。
光輸出功率、COOLER特性和功耗(tld=25°C):
中心波長 | 額定輸出功率 | LD電流 | 正向電壓 | Cooler電流 | Cooler電壓 | |
λC | Pf | IF | VF | IC | VC | |
[nm] | [mW] | BOL [A] | BOL [V] | EOL [V] | EOL [A] | EOL [V] |
1420 to 1499 | 300 | 1150 | 2.0 | 2.3 | 2.20 | 2.70 |
320 | 1200 | 2.0 | 2.3 | 2.20 | 2.70 | |
340 | 1300 | 2.0 | 2.3 | 2.30 | 2.80 | |
350 | 1400 | 2.0 | 2.3 | 2.35 | 2.85 | |
360 | 1400 | 2.0 | 2.3 | 2.40 | 2.90 | |
380 | 1400 | 2.0 | 2.3 | 2.45 | 2.95 | |
400 | 1400 | 2.0 | 2.3 | 2.50 | 3.00 | |
1420 to 1485 | 420 | 1600 | 2.2 | 2.5 | 2.60 | 3.10 |
450 | 1700 | 2.2 | 2.5 | 2.70 | 3.20 | |
500 | 1800 | 2.2 | 2.5 | 2.90 | 3.40 | |
（注）IF_EOL=IF_BOL x12，Max. 值
保偏尾纖參數:
參數 | Min. | 典型 | Max. | 單位 |
截止波長 | 1300 | 1400 | nm | |
模場直徑（MFD)@1550nm | 10.0 | 10.5 | 11.0 | mm |
包層直徑 | 124 | 125 | 126 | mm |
UV 涂層直徑 | 230 | 245 | 260 | mm |
FBG波長的溫度特性 | 0.01 | 0.02 | nm/°C | |
彎曲半徑 | 30 | mm |
尺寸規格 (unit: mm):
(注)LD的極化方向平行于PMF的慢軸
