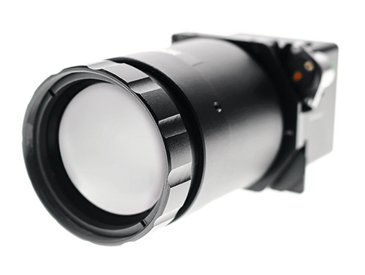

MIR-Cam系列384X288/640X512/1024X768高性能非制冷紅外機芯組件，采用法國進口的氧化釩非制冷紅外焦平面探 測器為核心器件,圖像清晰,靈敏度高、支持多種控制接口和數字視頻接口，滿足安全監控、防火報警、高溫預警、車載夜視、 單目手持等行業的應用需求。使用該系列機芯組件開發紅外熱成像產品，可縮短開發周期，降低二次開發難度。
機芯型號 MP6230 MP3230 MP6110 MP3110 MP7113
● 高清晰，大面陣
● 輕量級，低功耗
● 支持多種串行通信和數字視頻輸出接口
● 人工智能
● 無人機載荷
● 夜視頭盛裝備
● 戶外夜視設備等
技術參數:
機芯型號 | MP6230 | MP3230 | MP6110 | MP3110 | MP7113 |
性能指標 | |||||
探測器類型 | 氧化釩非制冷紅外焦平面探測器 | ||||
分辨率 | 640 x 512 | 384 x 288 | 640 x 512 | 384 x 288 | 1024 x 768 |
像元間距 | 20μm | 17μm | 14μm | ||
探測器幀頻 | 50Hz | 30Hz | |||
響應波段 | 8?14|jm或3~14um (寬波段） | ||||
噪聲等效溫差 | ≤40mK@25°C，F#1.0 (9) | ||||
tec | 有 | ||||
圖像調節 | |||||
亮度、對比度調整 | 手動/自動0/自動1 | ||||
極性 | 黑熱/白熱 | ||||
偽彩 | 支持⑴ | ||||
十字線 | 顯示/消隱/移動⑴ | ||||
電子變倍 | 1.0～8.0X連續變倍(步長0.1)⑴ | ||||
圖像處理 | 非均勻性校正 | ||||
數字濾波降噪 | |||||
數字細節增強 | |||||
電源 | ||||||
供電范圍 | 4～6VDC⑵ | 5.2～6VDC ⑵ | ||||
典型供電電壓 | 用戶擴展組件支持5-24VDC⑵ | |||||
4VDC ⑵ | 5.5VDC (2) | |||||
電源保護 | 用戶擴展組件支持12VDC⑵ | |||||
典型功耗@25°C | 不含用戶擴展組件 | <1.8W | <1.5W | <1.8W | <1.5W | <2.8W |
含用戶擴展組件 | <2.1W | <1.8W | <2.1W | <1.8W | <3.2W | |
接口 | ||||||
視頻輸出 | 模擬視頻 | 1路 PAL制⑶ | ||||
數字視頻 | BT.656 (PAL) | |||||
14Bit or 10Bit LVCM〇S ⑷ | ||||||
LVDS (5) | ||||||
Camera Link (6) | ||||||
串行通信接口 | RS-232 | |||||
UART (3.3V) | ||||||
RS-422 (7) | ||||||
按鍵 | 4個按鍵 | |||||
物理特性 | ||||||
重量 | <100g | |||||
尺寸 | 35mm x 35mm (電路板尺寸） | |||||
環境適應性 | ||||||
工作溫度 | -40C—+60C | |||||
存儲溫度 | -45C~+85C | |||||
振動 | 6.06g,隨機振動,所有軸向 | |||||
沖擊 | 100g, 6ms,后峰鋸齒波,所有軸向 | |||||
濕度 | 5-95%,無冷凝 | |||||
注：
⑴ MP6230/3230/6110/3110選擇除BT.656以外的數字視頻時，不具有偽彩、十字線顯示/消隱/移動、電子變倍和圖像鏡像 功能；
⑵ 此處電壓值均指到機芯接插件的電壓；
⑶ 模擬視頻黑白時輸出PAL-M,彩色時輸出PAL-D, MP7113輸出NTSC視頻,顯示中間640*480像素；
⑷ 14Bit or 10Bit LVCM〇S數字視頻,僅在機芯組件Hirose 60芯接口中支持；
(5) LVDS數字視頻,僅在機芯組件Hirose 60芯接口和A00-16000/A03-10001用戶擴展組件中支持；
(6) Camera Link數字視頻，僅在A00-11000/A03-11002用戶擴展組件中支持；
(7) RS-422串行通信接口，僅在A00-16000/A03-10001/A00-11000/A03-11002/A03-10003用戶擴展組件中支持；
(8) VGA視頻,僅在A03-10003用戶擴展組件中支持；
(9) 機芯組件NETD測試使用40mmF1.0鏡頭測試。

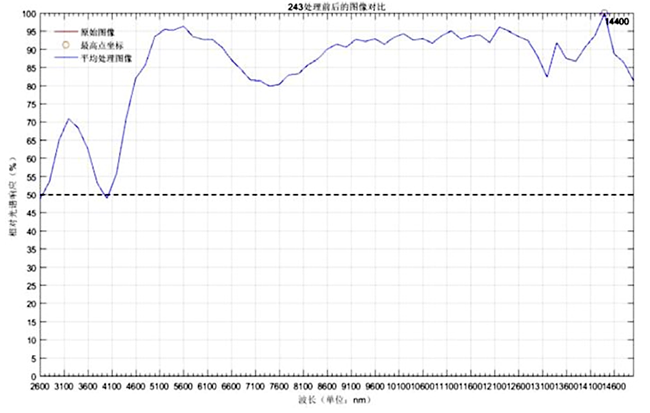

3-14um響應曲線

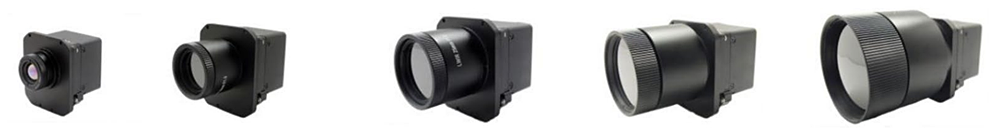

鏡頭選型MP6110/MP3110可選鏡頭
陣列規模 | 640 X 512 | 384X288 | 640 X 512 | 384X288 | 640 X 512 | 384X288 | 640 X 512 | 384X288 | 640 X 512 | 384X288 | |
鏡頭類型 | 13mm F1.0 | 19mm F1.0 | 25mm F1.0 | 35mm F1.0 | 50mm F1.0 | ||||||
聚焦類型 | 無熱化 | 無熱化 | 無熱化 | 無熱化 | 無熱化 | ||||||
視場角水平X垂直 | 45.4°X37° | 28.2°X21.3° | 32.0°X25.8° | 19.5°X14.7° | 24.6°X19.8° | 14.9°X11.2° | 17.7°X14.2° | 10.7°X8.0° | 12.4°X9.9° | 7.5°X5.6° | |
瞬時視場角 | 1.3〇8mrad | 0.895mrad | 0.680mrad | 0.486mrad | 0.340mrad | ||||||
重量⑴ | <136g | <173g | <186g | <225g | <346g | ||||||
作用距離⑵ | 人探測/識別 | 410m/115m | 590m/164m | 1030m/195m | 1450m/285m | 2105m/425m | |||||
車輛探測/識別 | 1100m/285m | 1600m/430m | 2475m/505m | 3390m/725m | 4740m/1070m | ||||||
注：
⑴此重量適配A00-16000用戶擴展組件并配有外殼,選配不同用戶擴展組件重量會有所不同；
(2)實際作用距離會根據紅外機芯組件設置、環境條件、使用者經驗，以及所用顯示器的類型而有所不同。

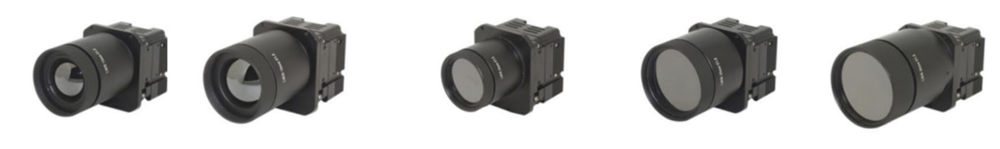

MP7113可選鏡頭
陣陣列規模 | 1024 x 768 | 1024 x 768 | 1024x768 | 1024 x 768 | 1024 x 768 | |
鏡頭類型 | 13mm F1.0 | 19mm F1.0 | 25mm F1.0 | 35mm F1.0 | 50mm F1.2 | |
聚焦類型 | 無熱化 | 無熱化 | 無熱化 | 無熱化 | 無熱化 | |
視場角水平X垂直 | 57.7° x 44.9° | 41.3° x 31.6° | 32.0° x 24.3° | 23.1° x 17.5° | 16.3° x 12.3° | |
瞬時視場角 | 1.0778mrad | 0.737 mrad | 0.560mrad | 0.400mrad | 0.280mrad | |
重量⑴ | ≤290g | ≤281g | ≤226g | ≤312g | ≤327g | |
作用距離⑵ | 人探測/識別 | 498m/140m | 716m/199m | 1251m/237m | 1761m/346m | 2556m/516m |
車輛探測/識別 | 1336m/346m | 1943m/522m | 3005m/613m | 4116m/880m | 5756m/1299m | |
機芯組件用戶接口說明:
機芯組件用戶接口采用Hirose60芯DF12-60DS-0.5V(86)連接器,其中包含機芯組件供電電源接口、RS-232串行通信接口、 UART通信接口、模擬視頻接口、BT.656數字視頻接口、14Bit or 10Bit LVCMoS數字視頻接口、LVDS數字視頻接口，以及4個 按鍵接口等。用戶可采用Hi「ose 60芯DF12(5.0)-60DP-0.5(86)板間連接器與機芯組件用戶接口進行對接。
數字視頻輸出接口中，BT.656數字視頻(MP7113不支持)復用14Bit 0「10Bit LVCM0S數字視頻的部分接口，LVDS數字視頻 為獨立接口。各數字視頻默認均為關閉狀態,可通過用戶上位機軟件或發送不同數字視頻開啟指令,選擇輸出需要的數字 視頻信號，且同時僅支持輸出一種數字視頻信號。

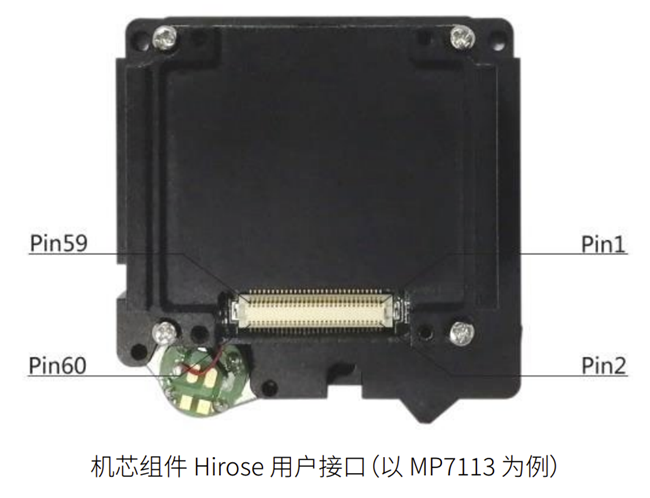

Hirose60芯連接器用戶接口定義:
引腳序號 | 引腳名稱 | 類型 | 說明 | |||
1、2、3、4 | Power Supply | 電源 | 電源輸入⑴ | |||
9 | 3.3V | 輸出 | 電源輸出(典型值3.3V/100mA) | |||
11~14、20、40、55、57 | - | - | 不可用 | |||
15 | RS-232_RX | 輸入 | RS-232串行通信接口⑵ | |||
16 | RS-232_TX | 輸出 | ||||
17,19 | VGND | 電源 | 模擬視頻地(3) | |||
18 | VIDEO | 輸出 | 模擬視頻 | |||
23 | DV1 | 輸出 | 14Bit or | 數據信號 | BT.656 | 數據信號 |
24 | DV0 | 10Bit | 數據信號 | (3.3V) | 數據信號 | |
25 | DV3 | LVCMOS | 數據信號 | 數據信號 | ||
26 | DV2 | 數字視頻 | 數據信號 | 數據信號 | ||
27 | DV5 | （3.3V） | 數據信號 | 數據信號 | ||
28 | DV4 | 數據信號 | 數據信號 | |||
29 | DV7 | 數據信號 | 數據信號MSB | |||
30 | DV6 | 數據信號 | 數據信號 | |||
31 | DV6 | 數據信號 | — | |||
32 | DV8 | 數據信號 | — | |||
33 | DV11 | 數據信號 | — | |||
34 | DV10 | 數據信號 | — | |||
35 | DV13 | 數據信號 | — | |||
36 | DV12 | 數據信號 | — | |||
37 | Line_Valid | 行有效信號 | — | |||
38 | Frame_Valid | 幀有效信號 | — | |||
39 | Clock | 吋鐘信號 | 吋鐘信號 | |||
44 | UART_TX | 輸出 | uart通信接口 | |||
46 | UART_RX | 輸入 | 3.3V)⑵ | |||
48 | KEY1 | 輸入 | 按鍵接口 | C (校正） | ||
50 | KEY2 | 輸入 | (2.5V)⑶ | (減） | ||
52 | KEY3 | 輸入 | +(加) | |||
54 | KEY4 | 輸入 | M(菜單) | |||
43 | LVDS_DATA1＋ | 輸出 | lvds數字視頻 | 數據信號 | ||
45 | LVDS_DATA1－ | 輸出 | (VCCIO=2.5V) | |||
47 | LVDS_DATA2＋ | 輸出 | 數據信號 | |||
49 | LVDS_DATA2－ | 輸出 | ||||
51 | LVDS_SYNC＋ | 輸出 | 同步信號 | |||
53 | LVDS_SYNC－ | 輸出 | ||||
58 | LVDS_CLK＋ | 輸出 | 吋鐘信號 | |||
60 | LVDS_CLK － | 輸出 | ||||
5、6、了、8、10、21、22、 41、42、56、59 | gnd | 電源 | 電源地⑷ | |||

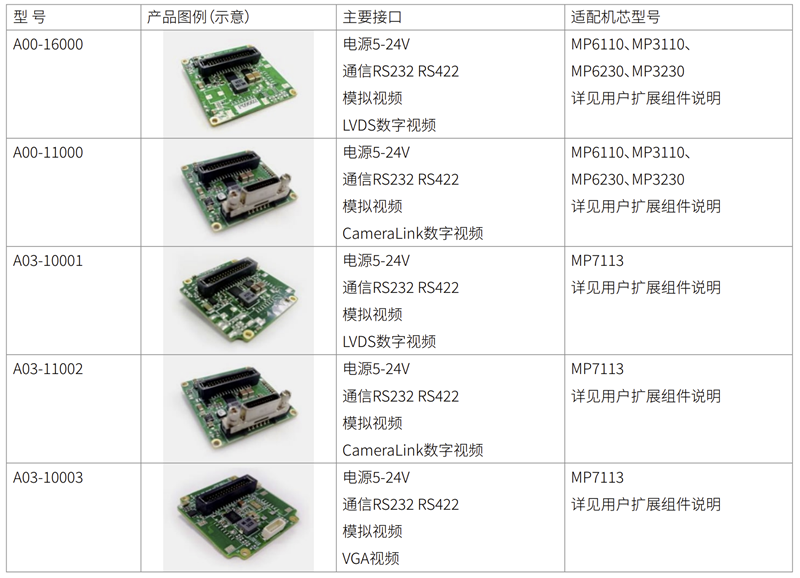

用戶擴展組件選型:
mir-cam系列高性能非制冷紅外機芯組件可選配不同種類用戶擴展組件，實現信號接口轉換和功能擴展。
數字視頻介紹
1. 14bit or l0bit LVCMOS數字視頻
機芯組件支持輸出14bit or l0bit LVCMOS數字視頻,該數字視頻包括1個時鐘信號(Clock)、1個行有效信號（Line_Valid), 1 個幀有效信號（Frame_Valid),以及14個數據信號（DV0-DV13)。像素數據位數分為14bit和l0bit兩種,當用戶選擇輸出原始 數據(〇RG)或非均勻性校正(NUC)或濾波(DNS)后數據時,數據位數為14Bit,即DV[13:0],其中DV0為LSB, DV13為MSB;當用戶選擇輸出圖像處理(DRC)后的數據時，數據位數為10bit,即DV[9:0],其中DV0為LSB, DV9為MSB。
選擇使用10bit LVCMOS數字視頻時，MP6230、MP3230、MP6110和MP3110支持亮度/對比度調整、極性選擇功能,不支持偽 彩選擇、十字線控制、電子變倍和圖像鏡像功能。M P7113支持亮度/對比度調整、極性選擇功能、十字線控制、電子變倍和圖 像鏡像功能,不支持偽彩選擇功能。
LVCMOS時鐘頻率
產品型號 | 吋鐘頻率(Clock) |
MP3230 | 6.000MHz |
MP6230 | 20.000MHz |
MP3110 | 6.000MHz |
MP6110 | 18.000MHz |
MP7113 | 25.000MHz |
2.LVDS數字視頻
機芯組件支持輸出LVDS數字視頻,該數字視頻包括1個時鐘信號（LVDS_CLK)、1個同步信號（LVDS_SYNC),以及2個數據信 號（LVDS_DATA1和LVDS_DATA2)。像素數據位數分為14bit和10bit兩種，當用戶選擇輸出原始數據(ORG)或非均勻性校正 (NUC)或濾波（DNS)后數據時,數據位數為14bit;當用戶選擇輸出經過圖像處理(DRC)后的數據時,數據位數為10bit。每 個像素占用7個時鐘，14bit數據在LVDS_DATA2上傳輸高7位，即bit[13:7]，在LVDS_DATA1上傳輸?shù)?位，即bit[6:0]o10bit數
據在LVDS_DATA2上傳輸高3位,即bit[9:7],剩余高位補零,在LVDS_DATA1上傳輸?shù)?位,即bit[6:0]。LVDS_SYNC為幀同步 信號，“111XXXX”為幀同步標志，“11XX1XX”為像素有效標志，“11XX0XX”為空閑狀態標志。以上各序列均為MSB在前。LVDS 數字視頻時鐘頻率參見下表。
選擇使用10bitLVDS數字視頻時，MP6230、MP3230、MP6110和MP3110支持亮度/對比度調整、極性選擇功能,不支持偽彩 選擇、十字線控制、電子變倍和圖像鏡像功能。MP7113支持亮度/對比度調整、極性選擇功能、十字線控制、電子變倍和圖像 鏡像功能,不支持偽彩選擇功能。
LVDS時鐘頻率
產品型號 | 吋鐘頻率（lvds_clk) |
MP3230 | 42.000MHz |
MP6230 | 140.000MHz |
MP3110 | 42.000MHz |
MP6110 | 126.000MHz |
MP7113 | 175.000MHz |
3，BT.656數字視頻

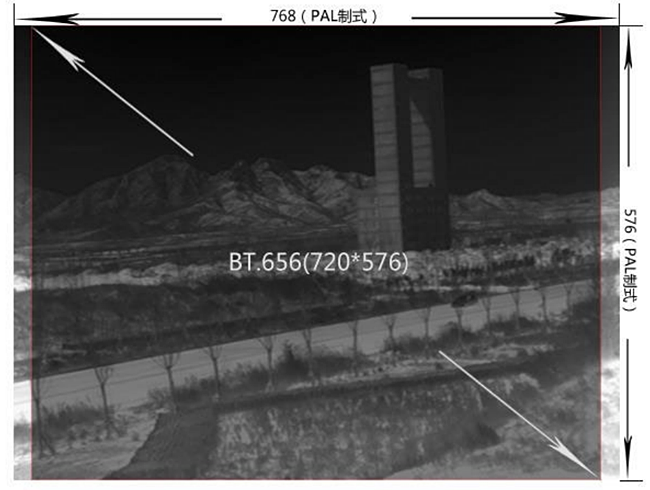

除MP7113外,其余各型號機芯均支持標準BT.656數字視頻。BT.656數字視頻包括1個時鐘信號（Clock)和8個數據信號( DV0-DV7)。BT.656數字視頻支持亮度/對比度調整、極性選擇、偽彩選擇、十字線控制、電子變倍和圖像鏡像功能,但僅支持 輸出圖像處理(DRC)后的數據。MP6230、MP3230、MP6110、MP3110輸出的BT.656數字視頻為PAL制式，顯示寬度為模擬視 頻寬度的720/768,顯示高度與模擬視頻高度一致。
產品選型
MP7113 | 002 | Y | 01310X | C | Y | N | X |
機芯型號 | 用戶擴展組件 | 外殼⑴ | 鏡頭 | 語言 | 幵機畫面 | 模擬視頻⑵ | 預留位 |
MP7113 | 000:無擴展組件 | Y:有外殼 | 00000X:無鏡頭 | C:中文 | Y:有 | N: NTSC制視頻 | |
002: A03-10001 | N:無外殼 | 01310X: 13mm F1.0 | E:英文 | N:無 | Q：無模擬視頻 | ||
003: A03-11002 | 01910X: 19mm F1.0 | ||||||
004: A03-10003 | 02510X: 25mm F1.0 | ||||||
03510X: 35mm F1.0 | |||||||
05012X: 50mm F1.2 |

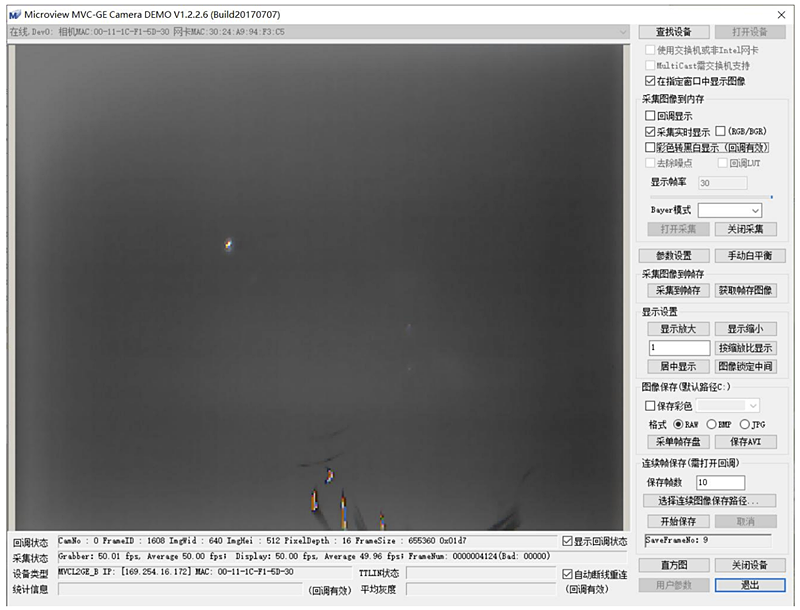

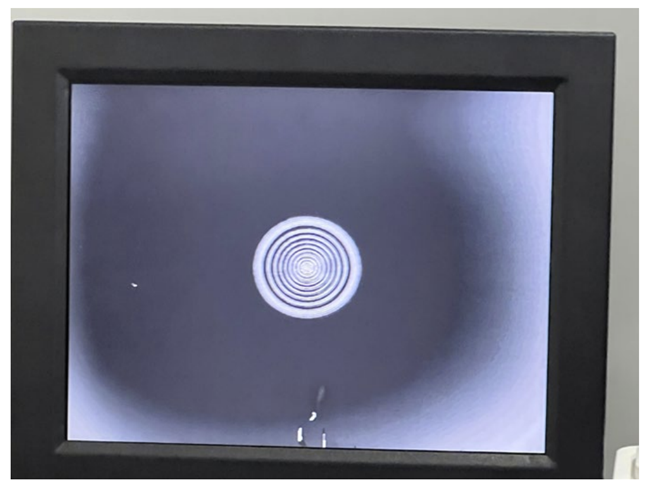

2327nm DBF 30mA,功率測不出來,很微弱35mA時為0.1mW,其準直光打在相機上已經出現恢復緩慢的亮點,不太安全

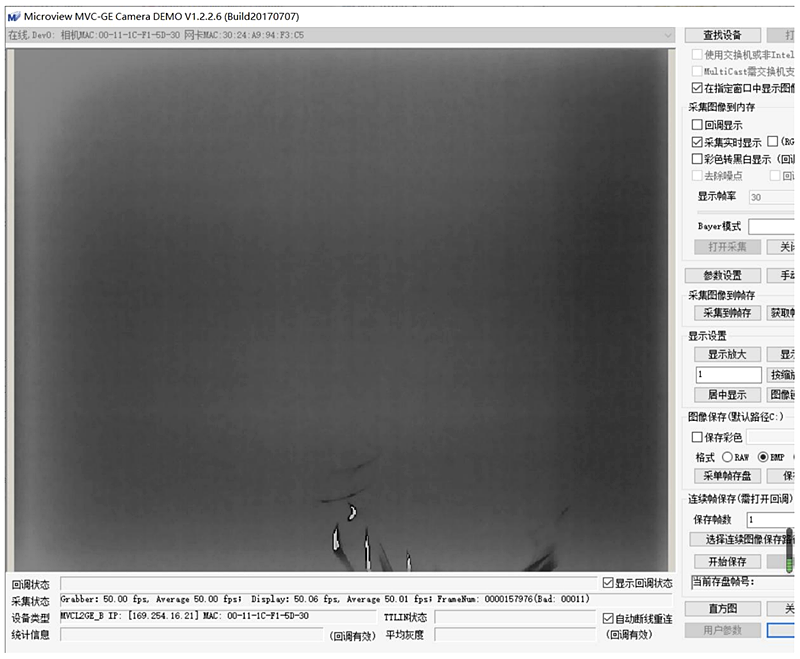

QCL 7.4um 133 mA

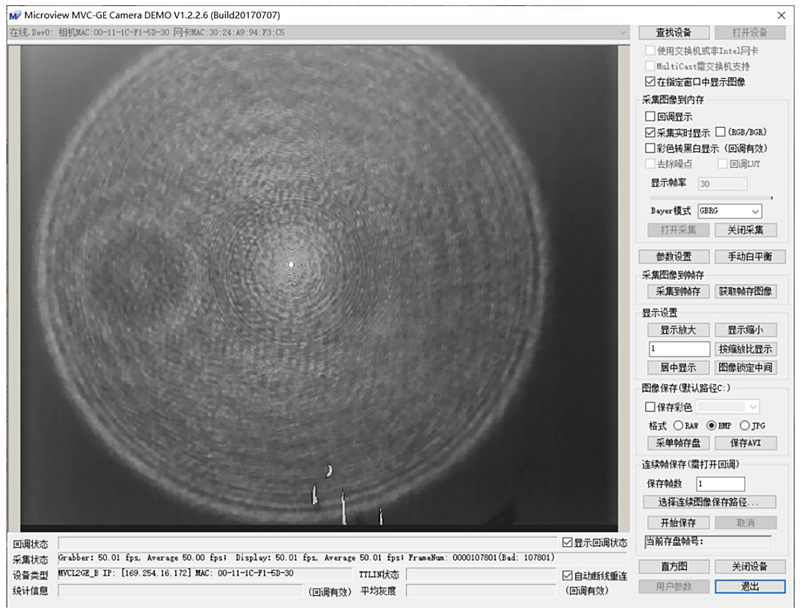

9.68um QCL 170mA，接近閾值電流,不能超過閾值電流

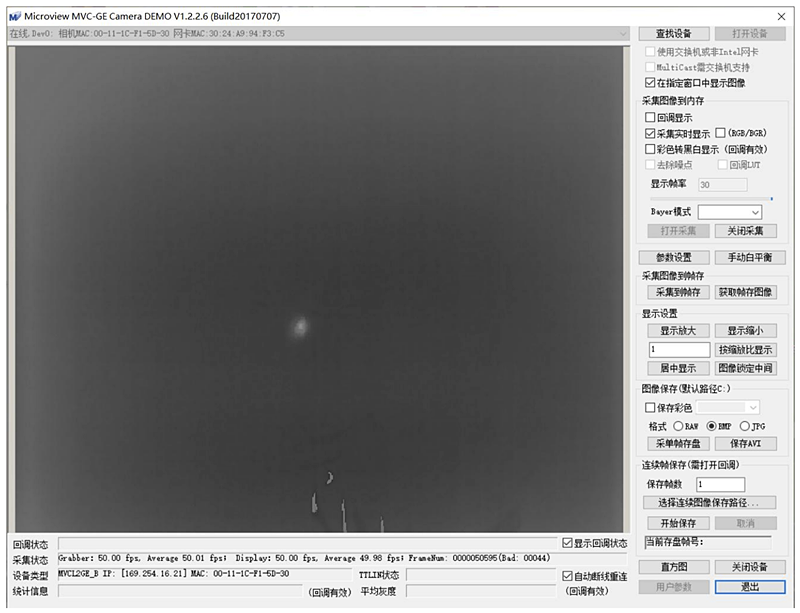

2004nm dfb激光器，操作電流7.1mA，閾值電流8mA
1945nm dfb閾值電流18mA，此為21mA 測量，溫度25℃

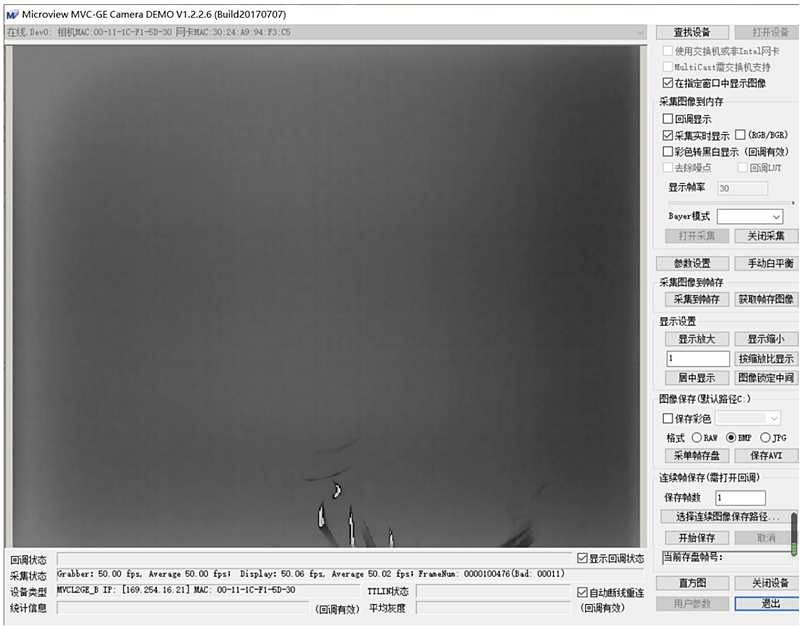

1680nm dfb閾值電流36mA，操作溫度為25度，操作電流從20mA每次遞增1mA逐漸，加到60mA,沒有現象，說明此紅外相機的測量波段范圍大于1680nm

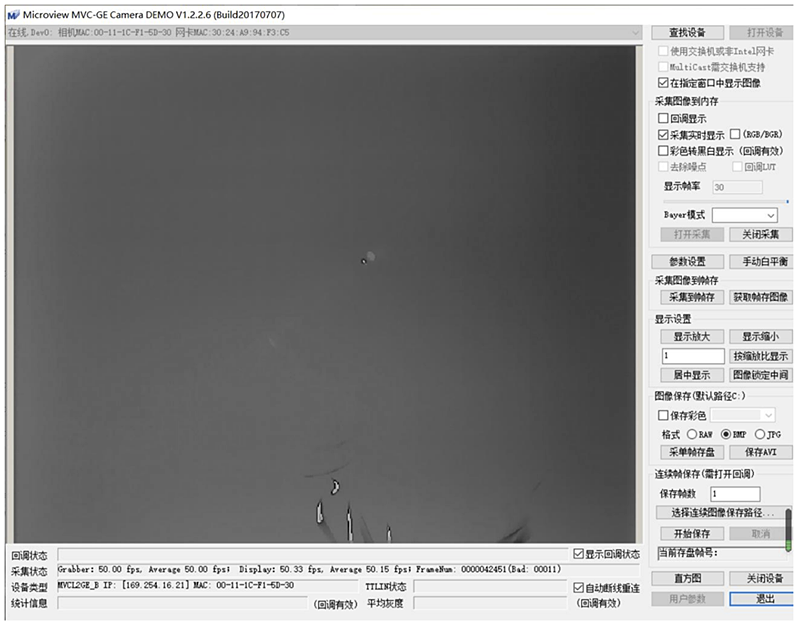

1750nm FP閾值電流為52mA,測試溫度為25度,操作電流200mA, 6mW時看不到現象，此紅外相機測試波段范圍大于1750nm
名稱 | 型號 | 描述 |
MIR-CAM系列高性能非制冷紅外機芯組件 | MP6230 | 響應波段:8~14μm或3~14um (寬波段）； |
探測器類型:氧化釩非制冷紅外焦平面探測器； | ||
分辨率:640 x 512;探測器幀頻:50Hz | ||
MIR-CAM系列高性能非制冷紅外機芯組件 | MP3230 | 響應波段:8~14μm或3~14um (寬波段）； |
探測器類型:氧化釩非制冷紅外焦平面探測器； | ||
分辨率:384 x 288;探測器幀頻:50Hz | ||
MIR-CAM系列高性能非制冷紅外機芯組件 | MP6110 | 響應波段:8~14μm或3~14um (寬波段）； |
探測器類型:氧化釩非制冷紅外焦平面探測器； | ||
分辨率:640 x 512;探測器幀頻:50Hz | ||
MIR-CAM系列高性能非制冷紅外機芯組件 | MP3110 | 響應波段:8~14μm或3~14um (寬波段）； |
探測器類型:氧化釩非制冷紅外焦平面探測器； | ||
分辨率:384x288;探測器幀頻:50Hz | ||
MIR-CAM系列高性能非制冷紅外機芯組件 | MP7113 | 響應波段:8~14μm或3~14um (寬波段）； |
探測器類型:氧化釩非制冷紅外焦平面探測器； | ||
分辨率：1024 x 768;探測器幀頻:30 Hz |
