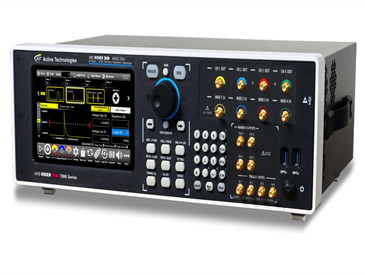

ARB Rider AWG-7000系列是quan球最快的2通道和4通道模擬脈沖發生器，配備14位分辨率的數模轉換器。 憑借市場上最易于使用的用戶界面，單脈沖或雙脈沖可在幾秒鐘內完成編程。
AWG-7000脈沖發生器系列提供20 GS/s的更新率、5 Vpp輸出電壓范圍、50 ps上升/下降時間以及高達9 GSamples的內存深度，使該產品成為光學與光子學、量子、高級研究、航空航天與國防以及半導體測試應用的理想選擇。
每臺設備最多支持4個模擬通道和最多32條數字線（TTL或LVDS標準），使用戶能夠創建混合信號生成設置，以生成模擬和數字激勵。
模擬性能毫不妥協：50 ps的快速上升時間可在Max. 幅度5Vpp下實現
此外，脈沖圖案發生器選項允許您通過前端SMA連接器生成二進制信息流，更新率高達6.5 Gbps：內置的PRBS序列、調制功能、過渡整形以及強大的模擬前端的靈活性，使SPG成為應對很有挑戰性應用的優秀工具。
專用的機內同步總線支持多達4臺儀器的同步：16個模擬通道和128個數字通道，打造quan球最強大的混合信號發生器。

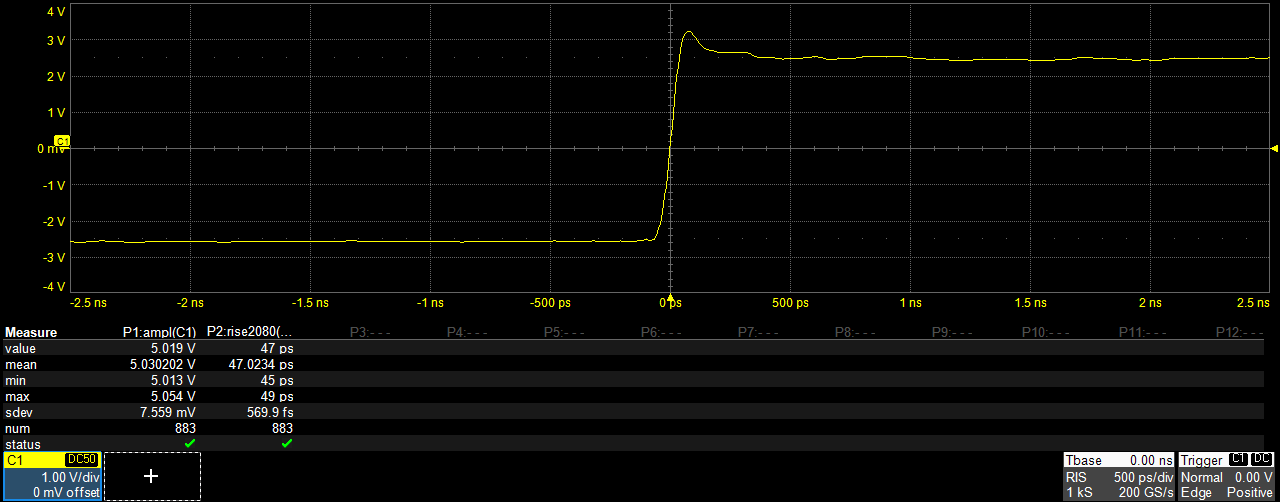

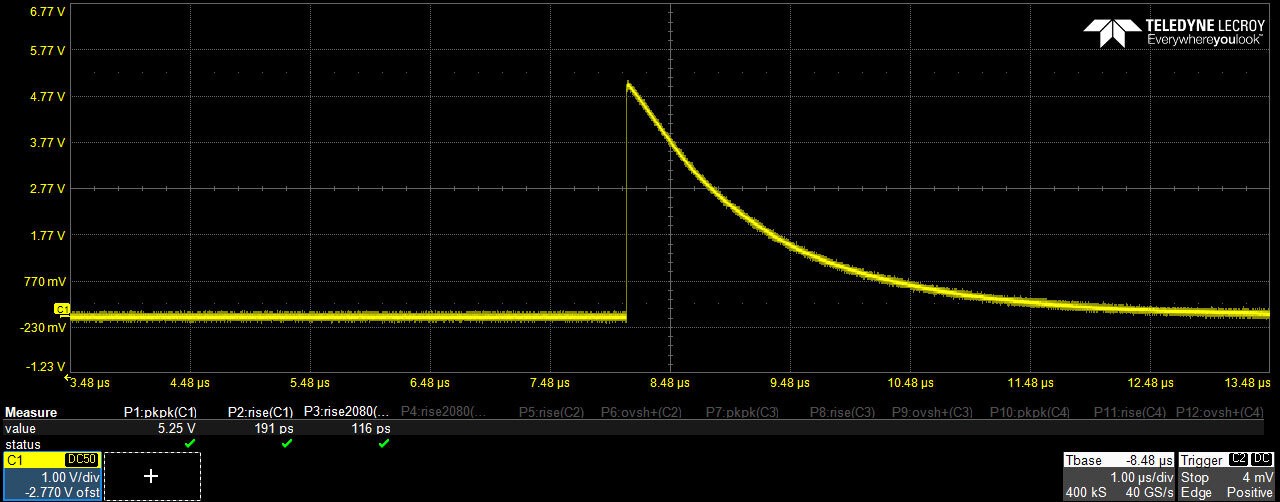

超快速脈沖發生器 - 50 ps上升/下降時間和5 Vpp幅度
滿足您所有需求的脈沖 | 高級研究與半導體
AWG-7000擁有市場上z佳的幅度*帶寬乘積：您可以生成具有超過6.5 GHz模擬帶寬的5Vpp脈沖。 AWG-7000的關鍵功能滿足了在加速器、托卡馬克或同步加速器等大型實驗中工作的科學家和工程師的需求，能夠仿真信號而無需創建特定的測試板。
關于新的的半導體技術，消費者如今受益于SATA、USB和PCI Express等技術，這些技術具有更小的占用空間、更高的數據吞吐量和更低的功耗需求。
AWG-7000系列支持測試這些高速設備，因?yàn)樗梢蕴峁┒噙_(dá)16個模擬輸出通道，Max. 數據率為8 Gbps，并能執行PCI-Express Gen. 3調試。
快速邊沿和脈沖生成可用于快速功率器件的特性分析。
● 高達5Vpp接入50歐姆的脈沖幅度，帶±2.5V硬件偏移
● 50 ps上升和下降時間

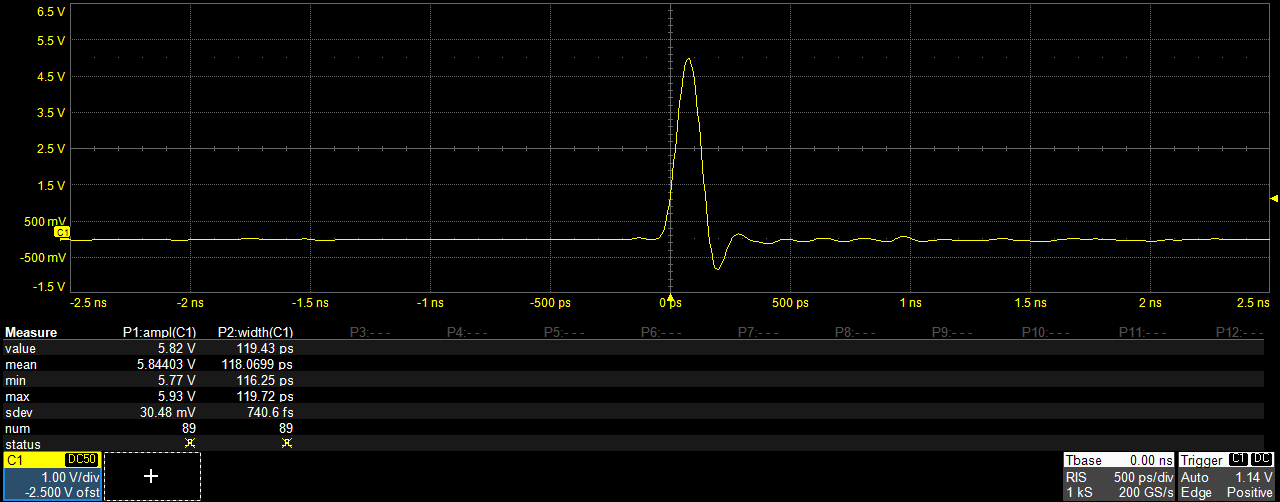

● Min. 脈沖寬度：100 ps
● 探測器仿真
● 現實shi界信號的生成/回放

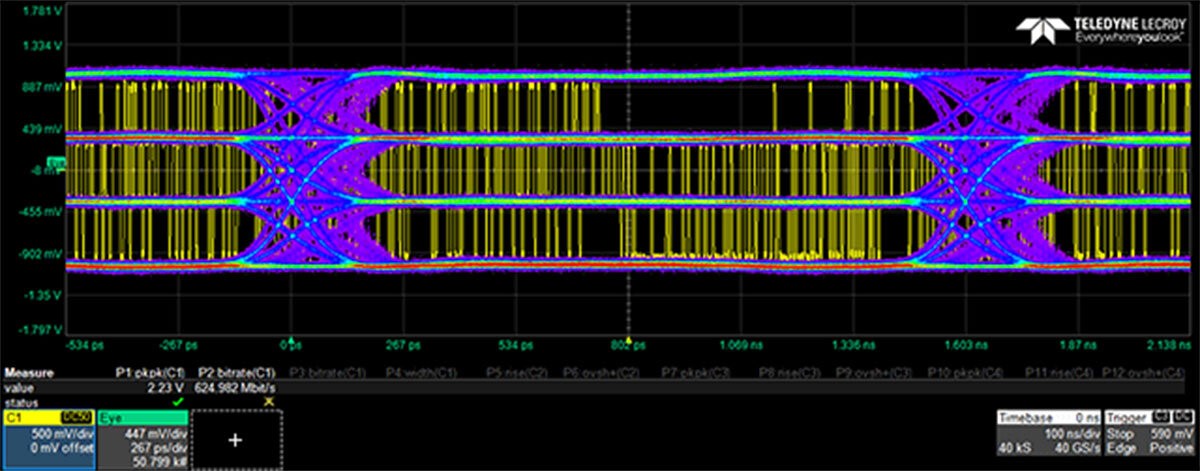

● 高速串行測試
● 半導體特性分析
● 頻率響應、交調失真和噪聲系數測量
● 脈沖圖案生成
量子、光學與光子學、射頻無線
AWG-7000是科學和技術實驗前沿以及量子通信與加密（QKD）、量子傳感、高能物理、光學、激光與光子學和射頻無線通信等頂部挑戰的理想選擇。

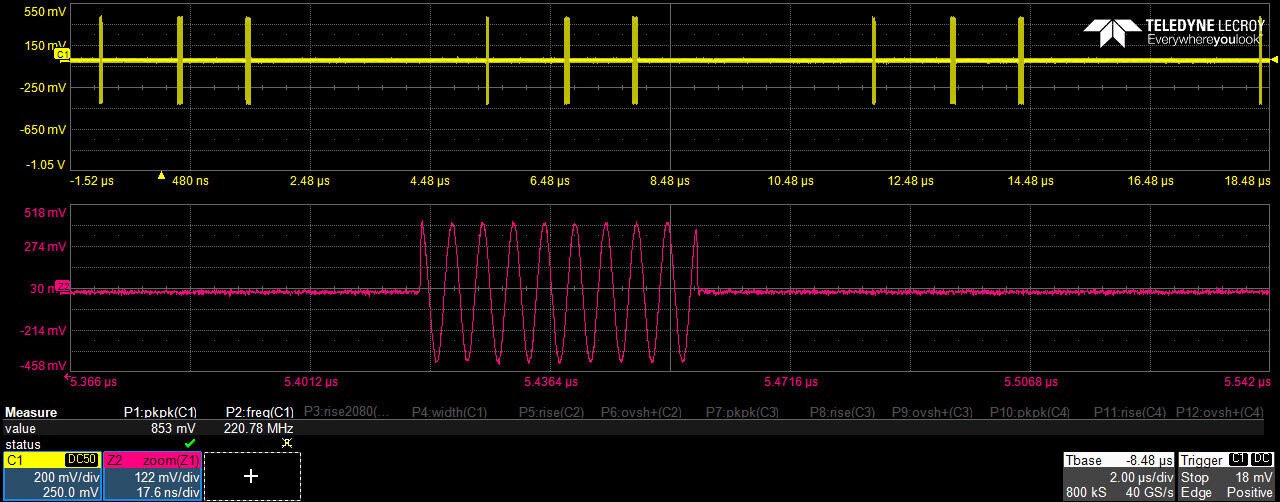

AWG-7000系列儀器可以創建幾乎任何信號——模擬或數字、理想或失真、標準或定制。您可以輕松構建復雜的RF/IF/IQ波形、極小寬度和高幅度脈沖，以驅動電光調制器，或在您的PC上生成串行數據流并傳輸?shù)紸WG。
特點
● 觸發輸入與模擬輸出之間的Min. 延遲
● 多達16個模擬通道和128個數字通道完全同步
● 內置帶有條件/無條件/動態跳轉功能的序列器，兩個獨立的觸發輸入，多達4個標記輸出
● QKD、量子傳感和量子發射器測試
● 電光調制器驅動器
● 冷原子測試
● PRBS信號生成
雷達、激光雷達設計、汽車和電子戰
寬帶雷達和電子戰系統需要高保真信號來重現現實shi界情況和復雜的環境場景。
如今的汽車包含許多高度復雜的電子控制單元，配備非常敏感的電子元件。隨著需求的增加，下一代高級駕駛輔助系統（ADAS）需要分辨率越來越高的攝像頭和雷達系統。
攝像頭、激光雷達、雷達和超聲波設備需要更高的帶寬、更低的延遲網絡以及復雜的汽車技術。
特點
● 生成具有出色雜散性能的雷達測試信號
● 創建具有多達16384個序列器條目和高級序列器條件/無條件跳轉的電子戰復雜場景
● 為航空航天與國防、汽車和移動設備解決方案建立激光雷達信號測試
● 高達5V的電氣標準仿真
● 物理層測試
● 傳感器測試
● 使用Waveform Editor軟件創建測試波形，或使用MatLab、Labview、.NET語言等第三方應用程序?qū)氩ㄐ巍?/span>

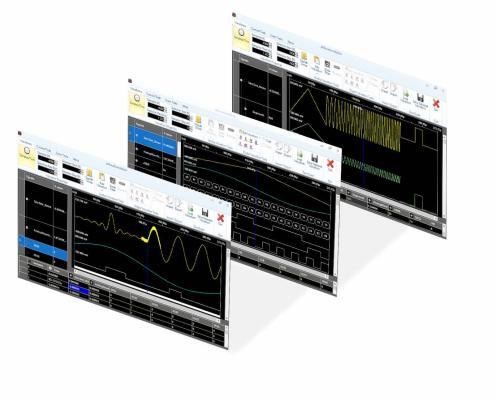

波形編輯器：強大且易用
波形編輯器讓您能夠輕松創建用于雷達脈沖、物理研究脈沖、現實shi界信號和復雜環境信號的最復雜形狀。它包含在標準軟件包中。
特點
● 輕松生成最復雜的模擬和數字信號
● 在您的PC上遠程創建波形
● 與True-Arb軟件完全集成

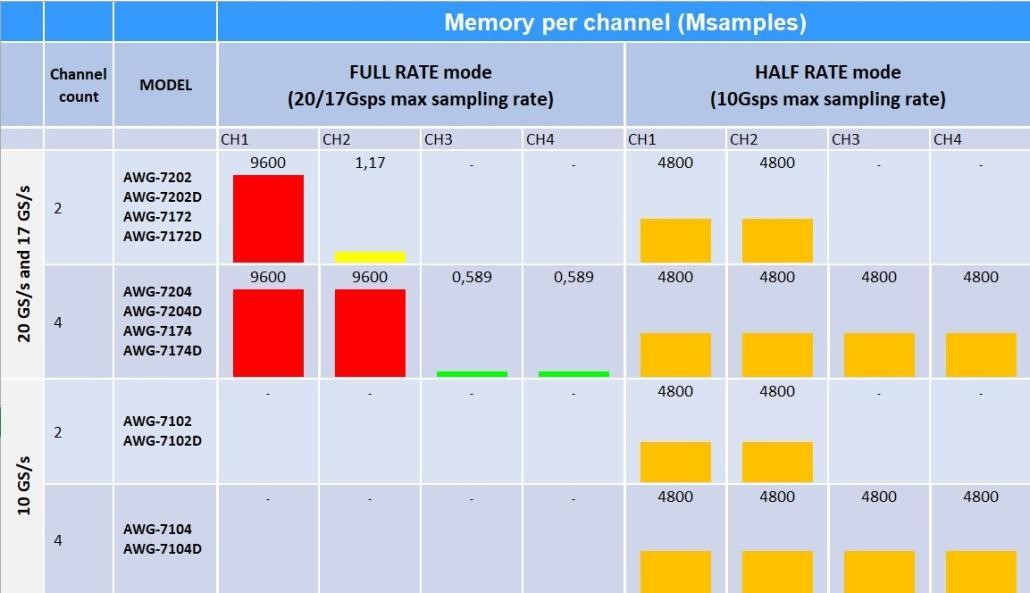

AWG-7000采用不一樣策略，根據通道分割內存，以Max. 化內存深度/帶寬分布。下表顯示了根據型號和所選Max. 采樣率如何分配內存。

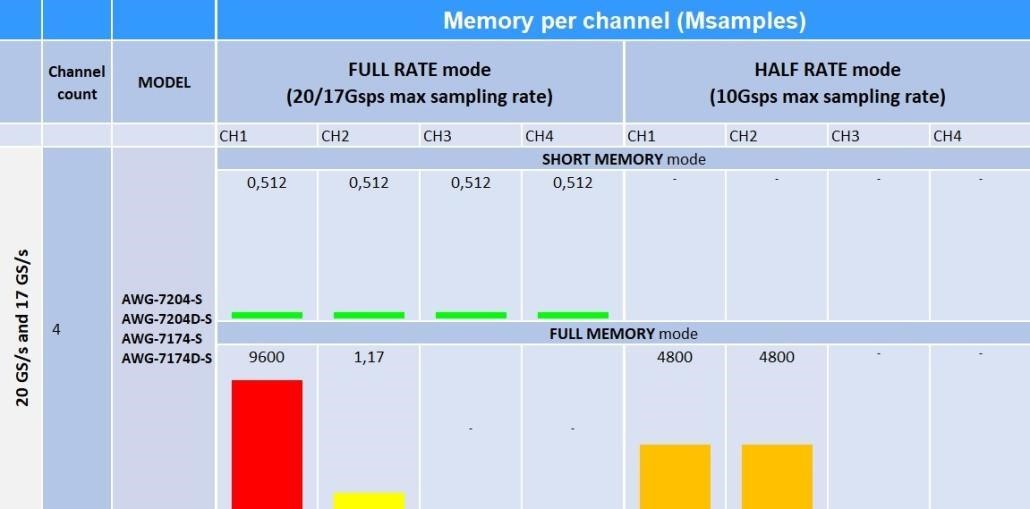

AWG-7000-S型號是成本效益高的4通道脈沖圖案發生器，可以在4通道模式下以有限的內存配置運行，或者在2通道模式下以完整內存運行（如AWG7xx2型號），如下表所示。
多儀器同步
您可以同步多達4臺設備，構建一個由16個模擬通道和128個數字通道組成的系統，這些通道完全同步并與True-Arb軟件集成。
特點
● 同步多達4臺設備：16個模擬通道和128個數字通道
● 每個通道價格實惠
● 通過True-Arb軟件輕松實現多儀器控制
PN# | 通道數 | 最小上升時間 (20%-80%) | 幅度 (50歐姆負載) | 基線偏移 | 最小脈沖 寬度 |
AWG-7202 (D) | 2 | 50 ps | 5Vpp 1Vpp（D型號） | +/-2.5V | 100 ps |
AWG-7172 (D) | 2 | 50 ps | 5Vpp 1Vpp（D型號） | +/-2.5V | 100 ps |
AWG-7102 (D) | 2 | 100 ps | 5Vpp 1Vpp（D型號） | +/-2.5V | 200 ps |
AWG-7204 (D) | 4 | 50 ps | 5Vpp 1Vpp（D型號） | +/-2.5V | 100 ps |
AWG-7204-S (D) | 4 | 50 ps | 5Vpp 1Vpp（D型號） | +/-2.5V | 100 ps |
AWG-7174 (D) | 4 | 50 ps | 5Vpp 1Vpp（D型號） | +/-2.5V | 100 ps |
AWG-7174-S (D) | 4 | 50 ps | 5Vpp 1Vpp（D型號） | +/-2.5V | 100 ps |
AWG-7104-S (D) | 4 | 100 ps | 5Vpp 1Vpp（D型號） | +/-2.5V | 200 ps |
