5.26um低功耗臺式DFB-QCL量子級聯激光器是上海筱曉光子開發的可調諧連續光激光器，波長調諧范圍可達30nm，準直輸出功率有十幾毫瓦，能夠滿足氣體傳感測試。并且臺式DFB-QCL激光器模塊內部集成了驅動，溫控模塊，還可以用軟件控制調諧激光器的溫度和工作電流，能夠讓激光器穩定工作，保持測量數值的準確性。在激光器模塊內部還加入了FPGA，方便對測量氣體的濃度的處理。
● 低功耗，高功率
● 高邊模抑制比
● 軟件智能控制
● 結構體積較小
● TDLAS NO系統測量搭建系統
● 中紅外系統光源
● 中紅外器件分析
參數 | 單位 | 技術指標 | ||
Min. 值 | 典型值 | Max. 值 | ||
5.26umDFB-QCL | ||||
激光準直輸出功率 | mW | 10 | ||
峰值工作波長 | um | 5.26 | ||
光譜寬度（FWHM） | MHz | ＜3 | ||
輸出邊模抑制比（SMSR） | dB | 20 | ||
輸出隔離度 | dB | 30 | ||
波長溫度系數 | nm/℃ | 0.6 | ||
波長電流系數 | nm/mA | 0.2 | ||
輸出功率穩定性（8小時） | % | ±1 | ±4 | |
輸出功率可調范圍 | % | 0 | 100 | |
TEC工作范圍 | ℃ | 0 | 50 | |
工作電壓 | VAC | 100 | 220 | 240 |
工作溫度 | ℃ | 0 | 55 | |
存儲溫度 | ℃ | -20 | 65 | |
規格尺寸 | mm | 290(L)x108(W)x68(H)mm | ||
技術指標說明：
1.輸出功率可選；
2.峰值工作波長可指Ding；
3.輸出功率穩定性測試條件為25度，開機預熱30分鐘后；
4.Max. 功耗是指極限工作條件下的整體功耗。
5,設計保證 沒有測試報告

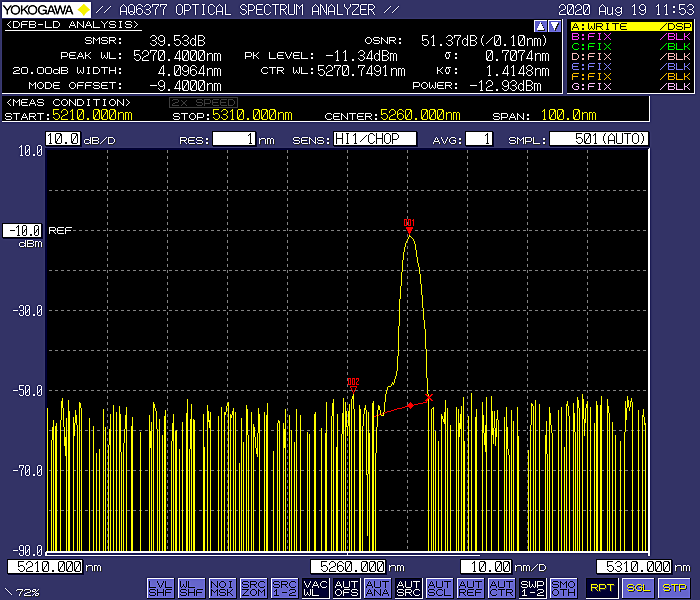

5.26um DFB-QCL激光器的波長圖

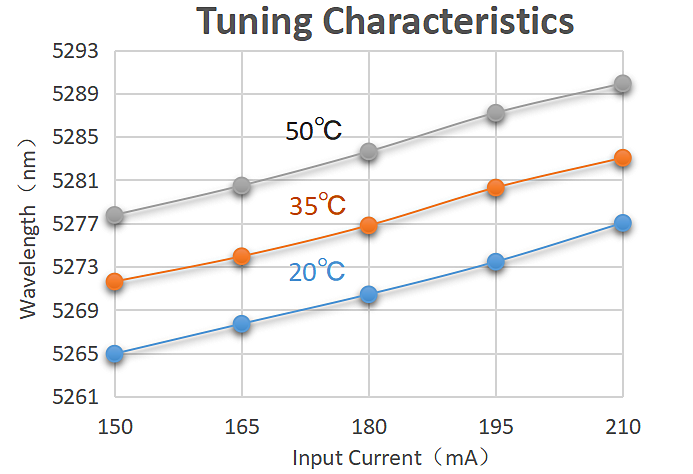

5.26um DFB-QCL激光器的波長溫度調諧曲線

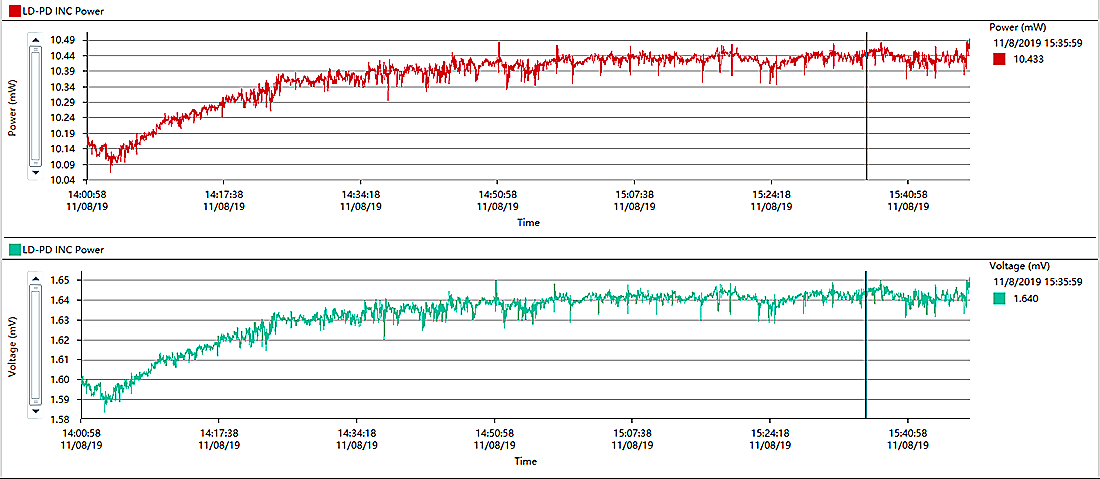

5.26um DFB-QCL功率穩定性

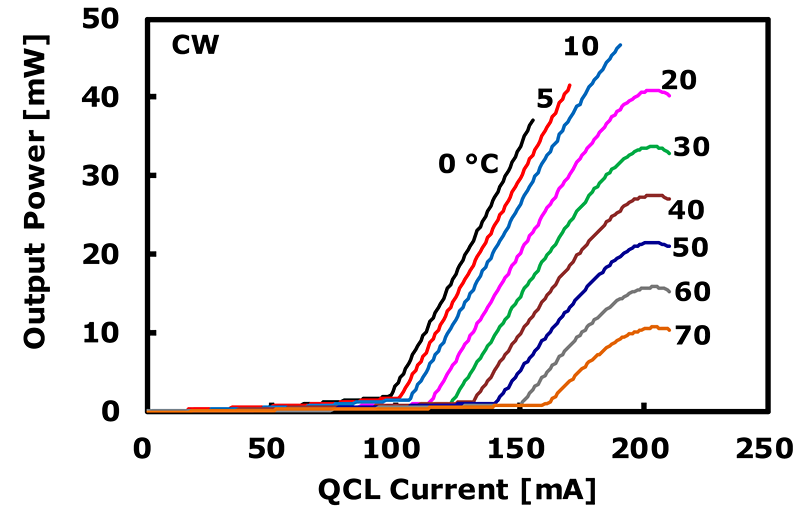

QCL激光器特征曲線（5.26um典型波長為例）輸出功率特征曲線：

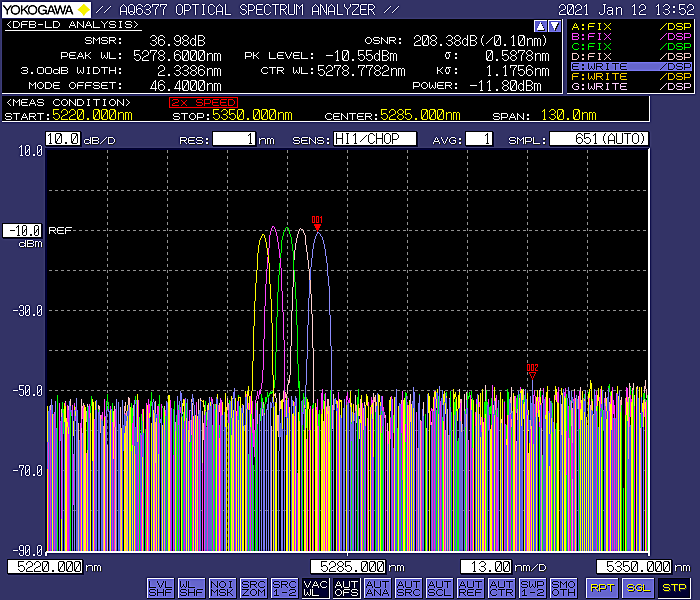

5.26um DFB-QCL激光器在25℃下的波長電流光譜圖
黃線：150mA,5267.08nm；紅線：165mA,5269.48nm；綠線：180mA,5271.52nm；
粉線：195mA,5274.60nm；藍線：210mA,5278.28nm

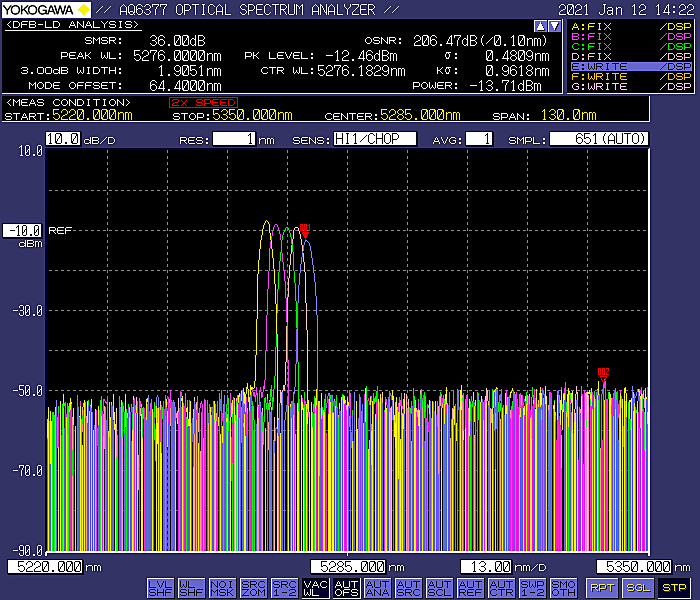

5.26um DFB-QCL激光器在180mA下的波長溫度光譜圖
黃線：15℃,5267.84nm；紅線：20℃,5269.20nm；綠線：25℃,5272.24nm；
粉線：30℃,5274.44nm；藍線：35℃,5275.76nm

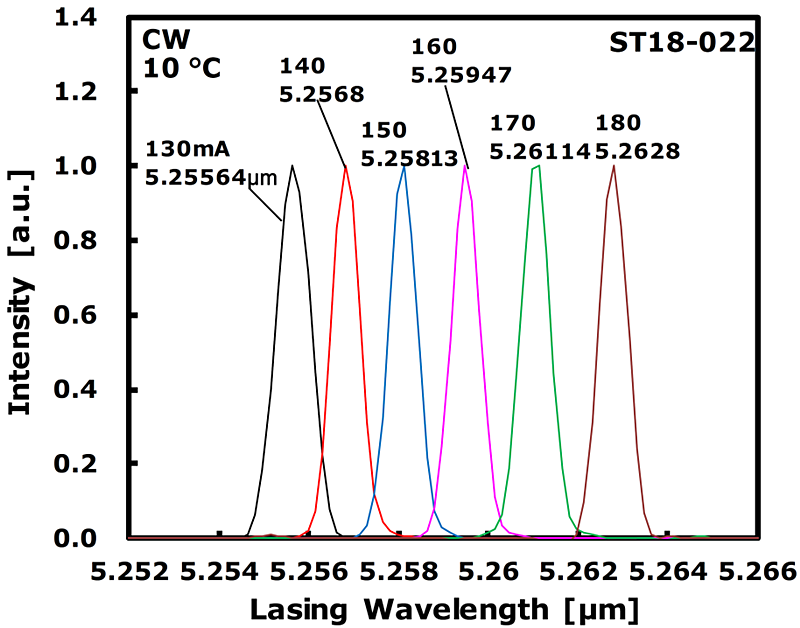

激光光譜(連續)激光器在10℃工作：

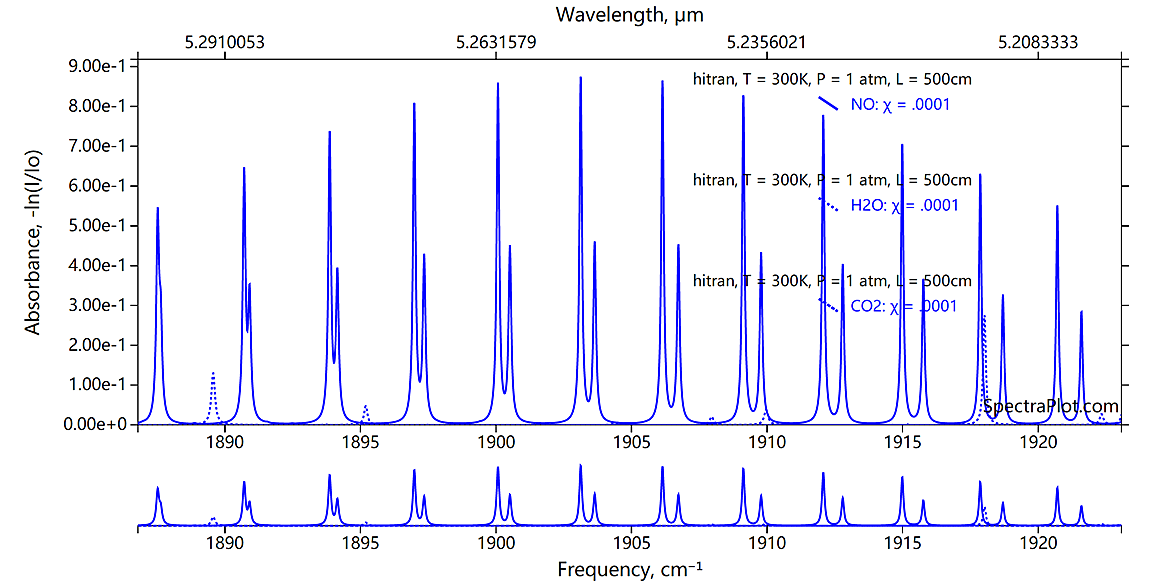

吸收譜線仿真曲線
量子級聯激光器輸出光斑
測試相機Pixel size = 5 μm，高斯擬合光斑直徑為320 μm
控制軟件
MIR-QCL- W□□□□ -☆-△-XX
W□□□□：Wavelength
5260: 5260nm
7400: 7400nm
10530: 10530nm
☆ ：準直輸出
1: 帶
0: 不帶
△：激光器類型
FP: QCL-FP
DFB: QCL-DFB
XX: 輸出功率
001=1mw
010=10mw
100=100mw
1000=1000mw
