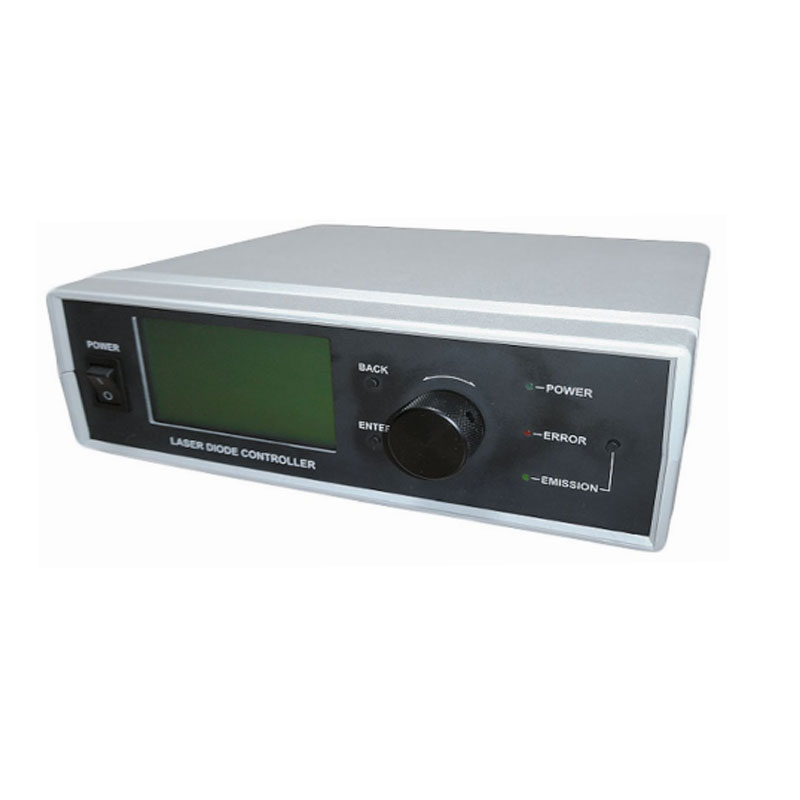

LASER BENCH QP 激光二極管控制器

LASER BENCH QP 激光二極管控制器
產品描述Laser Bench QP 是一款通用緊湊型臺式激光二極管控制器,用于驅動低功率激光二極管。它包含激光二極管電源和熱電模塊控制器。Laser Bench QP 是一款塑料外殼臺式設備,配有 LCD 顯示屏和手動控制。激光二極管供電通道提供高達 2 A 的恒定電流和高達 9 V 的電壓,用于驅動激光二極管。熱電模塊通道是一個雙向比例積分微分 (PID) 熱電冷卻器控制器 (TEC),電流能力為 4 A,電壓能力為 5 V。產品應用 配套包裝Laser Bench QP 具有外部輸出連接器類型 DB9,用于連接14針DIL激光二極管支架QM14DIL或14針蝶形激光二極管支架 QM14BTF。技術參數      參數Min.Typ.Max.Units電源線路電壓90-285VAC頻率50-60Hz功耗--30WLD 輸出功率*--10W順從電壓*1-9V電流設定范圍*0-2000mA電流設定步長-0.1-mA電流紋波幅度-4060mA電流紋……


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
LASER BENCH QP 激光二極管控制器   [PDF] 輸出電流范圍:0-2A;電流調諧步進:0.1mA;輸出電壓范圍:1-9V;輸出功率:10W(max);TEC電流范圍:10-50℃;電壓范圍:-5~5V;可安裝DIL或14引腳蝶形封裝激光二極管    價格 : ¥0 庫存/貨期:請咨詢客服
總覽

產品描述


Laser Bench QP 是一款通用緊湊型臺式激光二極管控制器,用于驅動低功率激光二極管。它包含激光二極管電源和熱電模塊控制器。

Laser Bench QP 是一款塑料外殼臺式設備,配有 LCD 顯示屏和手動控制。

激光二極管供電通道提供高達 2 A 的恒定電流和高達 9 V 的電壓,用于驅動激光二極管。

熱電模塊通道是一個雙向比例積分微分 (PID) 熱電冷卻器控制器 (TEC),電流能力為 4 A,電壓能力為 5 V。


產品應用 配套包裝

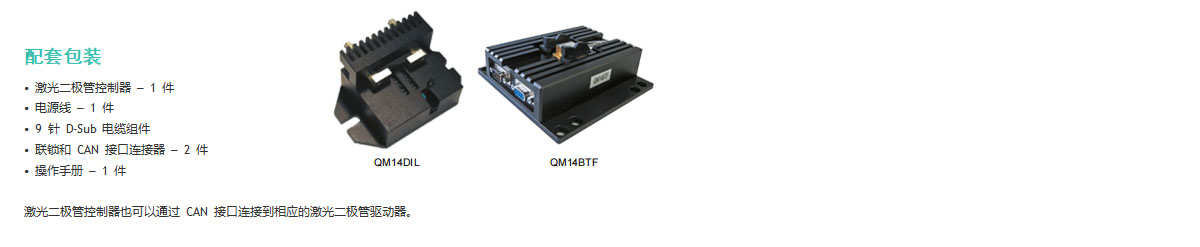

Laser Bench QP 具有外部輸出連接器類型 DB9,用于連接14DIL激光二極管支架QM14DIL14針蝶形激光二極管支架 QM14BTF。


技術參數



     參數

Min.

Typ.

Max.

Units

電源

線路電壓

90

-

285

VAC

頻率

50

-

60

Hz

功耗

-

-

30

W

LD 輸出

功率*

-

-

10

W

順從電壓*

1

-

9

V

電流設定范圍*

0

-

2000

mA

電流設定步長

-

0.1

-

mA

電流紋波幅度

-

40

60

mA

電流紋波頻率

-

425

-

kHz

電流設定精度

-

-

1

%

軟啟動上升時間

10

13

50

mS

軟停止下降時間

10

15

50

mS

TEC 輸出

功率

-

-

20

W

順從電壓

-5

-

+5

V

電流范圍

-4

-

+4

A

溫度設定范圍

10

25

50

?C

溫度步長

-

0.1

-

?C

溫度精度

-

-

0.1

?C

溫度

工作

+10

-

+40

?C

存儲

-20

-

+60

?C

濕度,非冷凝

-

-

95

%

連接

電源

電源輸入連接器插座,
     公針 IEC 320-C8,非極化

輸出

9 位置 D-Sub 插座,母插口連接器

CAN接口互鎖

2 位置接線端子接頭,公針



機械

尺寸

206 × 198 × 68 mm

重量,不超過

620 g

注:*Max. 輸出功率限制為10W。5V輸出電壓時可實現Max. 輸出電流2000mA。9V輸出電壓時可實現輸出電流1100mA。

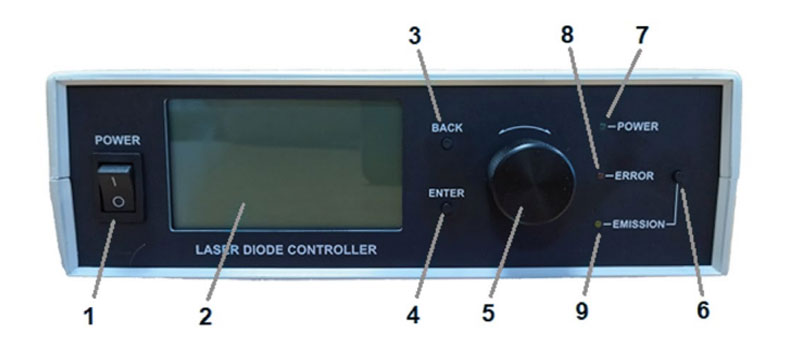

控制裝置


前面板


序號

組件

信號

描述

1

Rocker switch

POWER

打開/關閉設備的交流電源

2

LCD

-

顯示操作參數和設置

3

Button

BACK

菜單設置中的后退步驟

4

Button

ENTER

菜單設置中的進入步驟

5

Rotary Knob

EMISSION

菜單設置中的參數選擇

6

Button



打開/關閉激光輸出并保持

7

LED

POWER

電源指示燈

8

LED

ERROR

錯誤狀態指示燈

9

LED

EMISSION

打開/關閉指示燈
