PLD-CW-1000-ZIF-TII 是一款恒流激光二極管驅動器，用于為需要在低信號射頻調制模式下工作的 14 引腳蝶形激光二極管模塊供電。該驅動器可提供精確的低紋波恒流調節。
驅動器電路由一個 5 伏直流電源供電。驅動器為雙向比例積分微分（PID）熱電冷卻器控制器（TEC）供電，電流為 1.5A，電壓為 4V。
PLD-CW-1000-ZIFTII 的主要參數（輸出電流、溫度設定、監控光電二極管信號）由計算機接口控制。圖形用戶界面可控制通過 CAN/USB 集線器連接的多個驅動器。
PLD-CW-1000-ZIF-TII 配有推入式連接器，便于將蝶形激光二極管直接連接到驅動板上，并配有大型散熱器，可穩定散熱。
專為 10/14 引腳蝶形激光二極管的特殊設計
恒流模式
輸出電流高達 1000 mA
兼容電壓高達 3 V
低電流紋波
高電流穩定性
USB、RS-232、CAN、UART 接口
兼容 LabView
Python 庫
模擬射頻調制
光功率穩定模式
內置 TEC 控制器
5 伏直流輸入電源
由散熱器完成
尺寸小巧，85 mm x 60 mm x 21 mm
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
輸入 | ||||
電壓 | 4.8 | 5.0 | 5.2 | V |
電流 | - | - | 2 | A |
RF 調制* | 0.005 | - | 200 | MHz |
輸出 | ||||
電流 | - | - | 1000 | mA |
電流設置步長 | - | 0.1 | - | mA |
電流紋波 | - | - | 1 | % |
電流穩定性 | - | - | 0.2 | % |
電流設定精度 | - | - | 1 | % |
恒流制輸出電壓 (Compliance Voltage) | 1 | - | 3 | V |
TEC 電流設置范圍 | -1.5 | - | +1.5 | A |
TEC電壓 | 1 | 4 | V | |
TEC溫度設置 | 5 | 25 | 50 | ℃ |
TEC溫度步長 | - | 0.1 | - | ℃ |
TEC溫度設定精度 | - | - | 0.1 | % |
溫度 | ||||
工作 | +10 | - | +50 | ℃ |
儲存 | -20 | - | +70 | ℃ |
濕度，非冷凝狀態 | - | - | 95 | % |
連接 | ||||
電源和接口連接器 | 接線板（1-282834-0 TE 連接） | |||
USB | Mini-USB, Type B (1734035-1 TE連接) | |||
聯鎖裝置 | 接線板（282834-2 TE 連接） | |||
機械裝置 | ||||
尺寸 | 85 mm x 60 mm x 31 mm | |||
重量，不超過 | 160 g | |||
*性能取決于激光二極管的特性

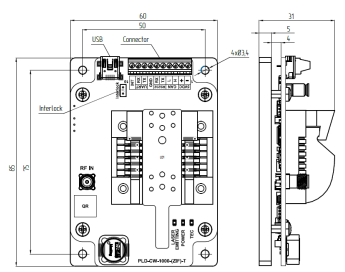

尺寸和連接

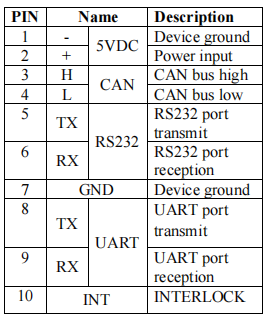

引腳 | 名字 | 描述 | |
1 | - | 5VDC | 設備接地 |
2 | + | 電源輸入 | |
3 | H | CAN | CAN 總線高電平 |
4 | L | CAN 總線低電平 | |
5 | TX | RS232 | RS232 端口傳輸 |
6 | RX | RS232 端口接收 | |
7 | GND | 設備接地 | |
8 | TX | UART | UART 端口發送 |
9 | RX | UART 端口接收 | |
10 | INT | 聯鎖 | |
聯鎖
連接至外部聯鎖電路。打開： 設備已鎖定，
閉合：設備工作。通過 1 kΩ 電阻器將內部電壓拉高至 3.3V。使用集電極開路或干接觸。
注意： 只有當聯鎖電路關閉時，才能啟動激光發射。

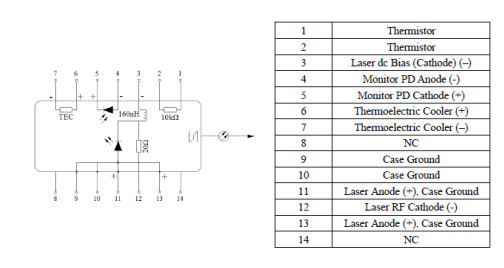

兼容激光器引腳
14 引腳蝶形封裝 2 型（電信）
1 | 熱敏電阻 |
2 | 熱敏電阻 |
3 | 激光直流偏壓（陰極）(-) |
4 | 監控器 PD 陽極（-） |
5 | 監控器 PD 陰極（+） |
6 | 熱電冷卻器（+） |
7 | 熱電冷卻器（-） |
8 | NC |
9 | 外殼接地 |
10 | 外殼接地 |
11 | 激光器陽極（+），外殼接地 |
12 | 激光射頻陰極（-） |
13 | 激光器陽極（+），外殼接地 |
14 | NC |
