| 貨號 | 操作 | 名稱 | 描述 | 工作波長 | ||
|---|---|---|---|---|---|---|
|
E80100011 | 低成本近紅外InGaAs銦鎵砷相機 991SWIR 400nm-1700nm [PDF] | 光譜范圍：400nm~1700nm； 傳感器類型：VGA InGaAs 圖像傳感器； 輸出字節深度：12bit； 幀頻率：137fps (12bit) ； 快門速度：20.3μsec?2秒； 實際像素陣列：656(W) × 520(H)； 有效像素陣列：640(W) × 512(H)； | 400-1700nm |
價格 : 請聯系客服
庫存/貨期:請咨詢客服
|
| 圖片 | 名稱 | 貨號貨期 | 描述 | 參數 | 價格 |
|---|---|---|---|---|---|
|
|
低成本近紅外InGaAs銦鎵砷相機 991SWIR 400nm-1700nm [PDF] |
E80100011
|
光譜范圍：400nm~1700nm； 傳感器類型：VGA InGaAs 圖像傳感器； 輸出字節深度：12bit； 幀頻率：137fps (12bit) ； 快門速度：20.3μsec?2秒； 實際像素陣列：656(W) × 520(H)； 有效像素陣列：640(W) × 512(H)； |
工作波長: 400-1700nm |
聯系客服或
提交詢價單 |
筱曉光子提供的線陣/面陣，近紅外相機/短波紅外相機/銦鎵砷相機，采用銦鎵砷（InGaAs）材料，在非制冷條件下，仍然在近紅外波段（NIR，SWIR）擁有高靈敏度，量子效率高達80%。光譜探測范圍是900-1700nm短波紅外波段，并可擴展到400-1700nm和1000-2500nm.
推薦鏡頭
● 近紅外（NIR，SWIR）靈敏度高
● 900-1700nm響應度高，可擴展到400-1700nm和1000-2500nm
● 量子效率高
● 高性能
● 噪聲低
● 激光光斑觀測
● 機器視覺和通用紅外探測
● 1550nm光斑觀測，近紅外光斑檢測，光斑拍攝與分析，
● 近紅外目標識別，熒光成像，熒光材料成像，圖像對比增強，夜視成像
● 火焰監測，材料缺陷檢測，芯片檢測，太陽能電池檢測
● 半導體EL/PL檢測，食物，蔬果缺陷檢測，糧食分選，塑料分選，透視檢測
索尼 InGaAs 傳感器相機 ARTCAM-990SWIR 全系列
模型 | 界面 | 光譜靈敏度 特征 | 像素 | 光譜 靈敏度 (納米) | 有效 | 主動成像儀 | 像素尺寸 | 框架 速度 | 快門速度 秒 | 尺寸（毫米） | TEC | |
 | ARTCAM-990SWIR-TEC | USB3 |
| 1.3M | 400~1700 | 1280×1024 | 6.4×5.12 | 5×5 | 72幀/秒 | 20.3μ~2 | 71.6×61.5×78 | ? |
ARTCAM-990SWIR-TEC-CL | Camera Link | |||||||||||
 | ARTCAM-990SWIR | USB3 | 50×47×42.7 | - | ||||||||
| ARTCAM-991SWIR-TEC | 0.32M | 640×512 | 3.2×2.56 | 137幀/秒 | 71.6×61.5×78 | ? | |||||
ARTCAM-991SWIR-TEC-CL | Camera Link | |||||||||||
 | ARTCAM-991SWIR | USB3 | 50×47×42.7 | - | ||||||||
ARTCAM-991SWIR-WOM | USB2 | 131幀/秒 | 50×47×49.7 | |||||||||
【配件】
常見：查看器和二維尺寸測量軟件（適用于TNIR）、設備驅動程序、USB電纜、SDK（軟件開發工具包）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：交流適配器
【規格】
常見：鏡頭…C安裝，快門類型…全局
ARTCAM-990SWIR/991SWIR/991SWIR-WOM：電源…DC5V（從USB端口提供）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：電源…DC12V（交流適配器）
【選項】
常見：近紅外透鏡（C卡口透鏡）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC-CL：CameraLink采集板，CameraLink電纜
ARTCAM-991SWIR相機及傳感器參數
MODEL | ARTCAM-991SWIR |
傳感器類型 | VGA I n G a A s Image Sensor |
傳感器型號 | SONY IMX991-AABJ-C |
實際像素陣列 | 656(W) x 520(H) |
有效像素陣列 | 640(W) x 512(H) |
像素間距 | 5[μm] × 5[μm] |
圖像大小 | 3.2[mm] x 2.56[mm] (Diagonal length: 4.1[mm], 1/4”) |
光譜范圍 | 400nm~1700nm |
快門模式 | 全局快門 |
S/N 信噪比 | 51dB（僅供參考） |
接口 | USB3.0 批量傳輸 |
A/D 分辨率 | 12bit |
幀頻率 | Max137fps (Common to 12bit and 8bit) |
快門速度 | 20.3μsec. ~ 2sec. |
增益(模擬/數字) | 0～420 ※默認值：0 (0～42[dB] ※默認值：0[dB]) |
ROI 二次進樣(1/2) | ON/OFF ※默認值：OFF ROI：僅垂直（水平式僅在軟件上可用） 二次進樣（法）: 1/2 |
觸發 | ON/OFF ※默認值：OFF |
反射 | ON/OFF ※默認值：OFF 垂直和水平 |
同步系統 | 內同步 |
透鏡支架 | C Mount |
外觸發輸入(可選) |
SMA 母連接器（選擇選項時） 包括 BNC 轉換適配器 |
供電 | DC5V USB BUS Power |
功耗 | Under Approx.3.2W |
環境條件
| 工作溫度/濕度: 10~35℃/10~80%（非冷凝） 存儲溫度/濕度: 0~60℃/10~95%（非冷凝） |
外部尺寸 | 50.0(W) x 47.0(H) x 42.7(D)mm ※鏡頭, 不含三腳架和電纜 |
重量 | 大約110g |

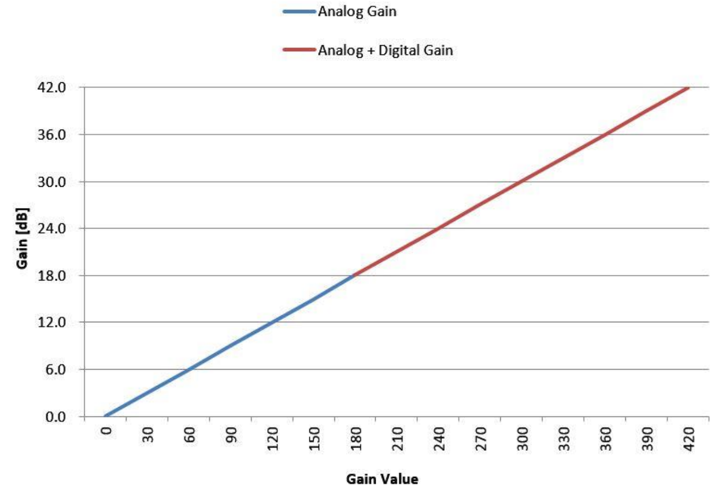

模擬/數字增益設置
兼容模擬和數字增益。軟件增益設置值可在0~420范圍內設置，增益會在0.0dB~42.0dB之間變化。增益可通過以下公式計算： 增益[dB] = value / 10.0[dB] 當增益設置值 > 180 時，數字增益將激活。下圖顯示增益設置值與其放大倍率[dB] 之間的關系

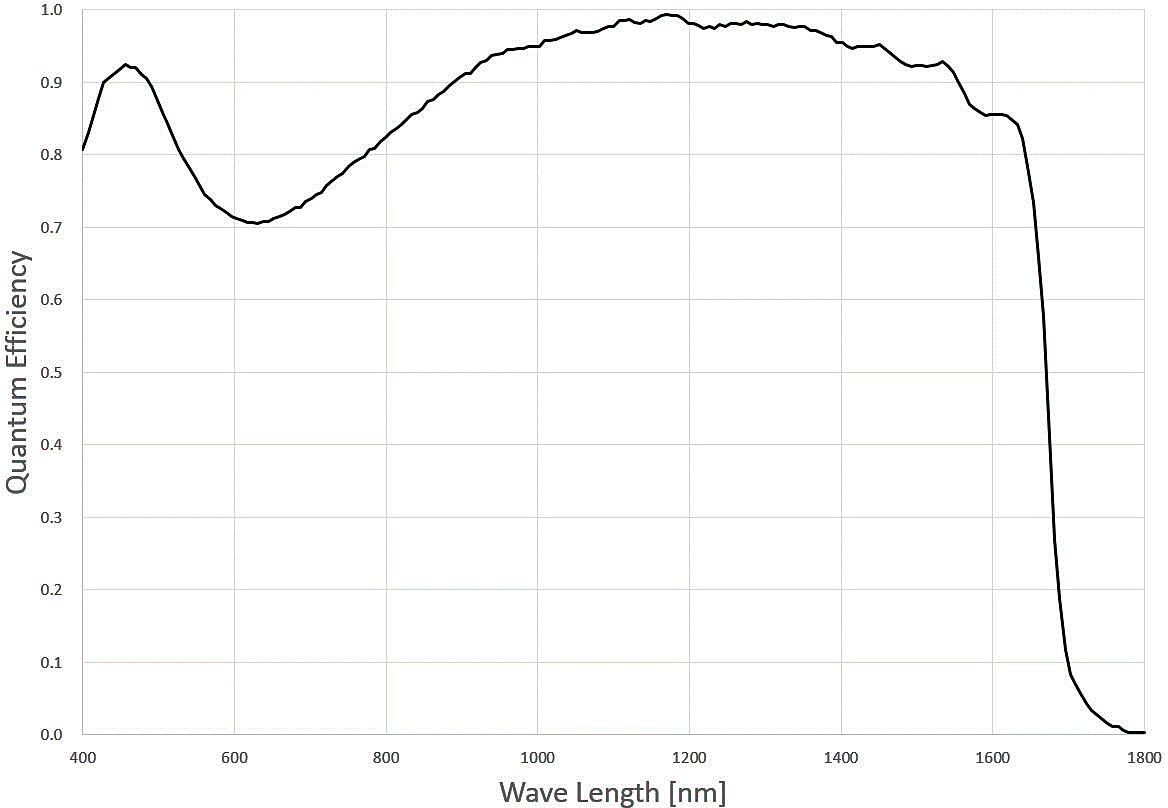

相機傳感器涂層的吸收靈敏度

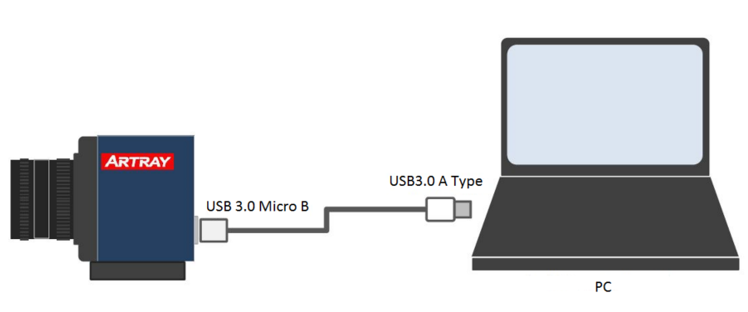

如何連接相機和電腦
請使用隨附的USB3.0 數據線連接相機和PC。相機的電源由USB Bus Power 提供。

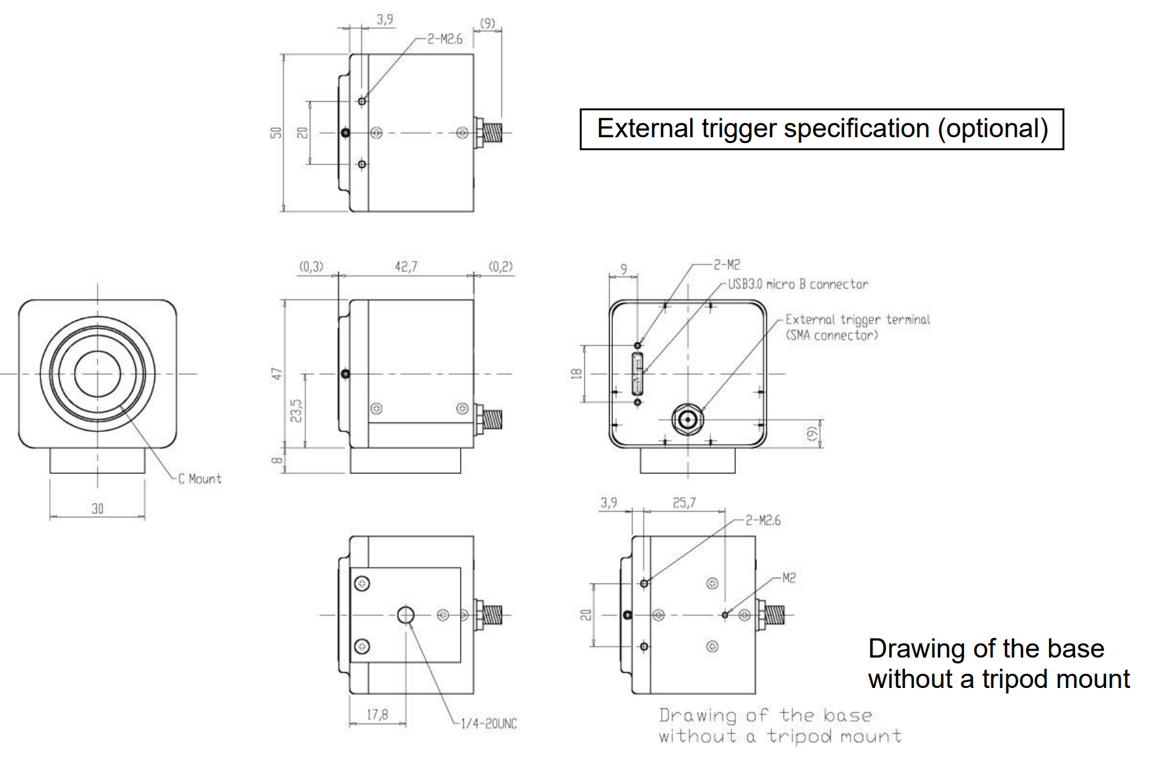

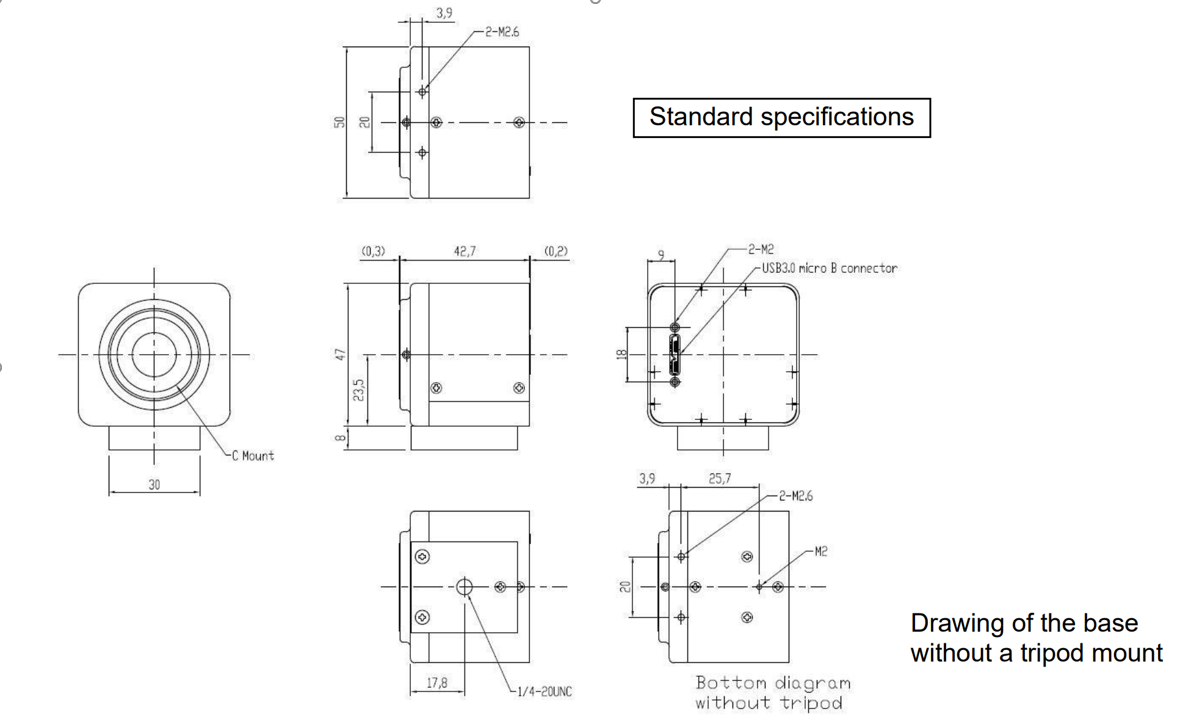

相機尺寸圖
傳感器信息

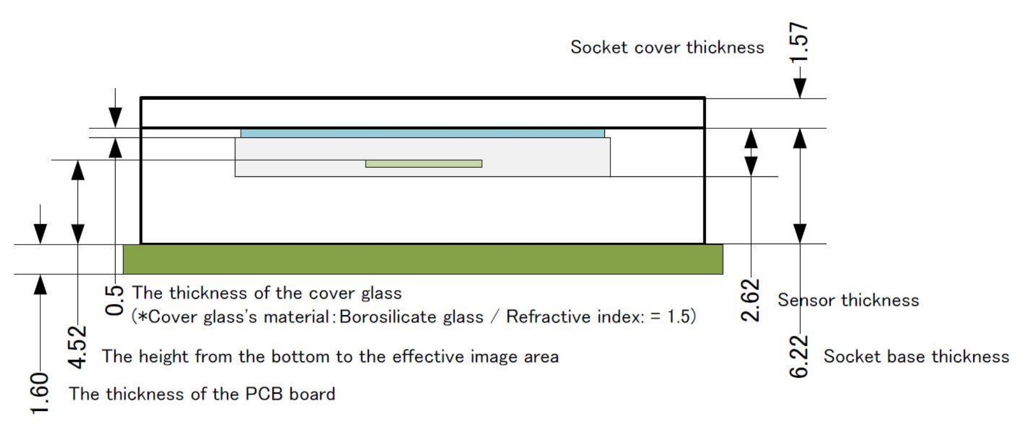

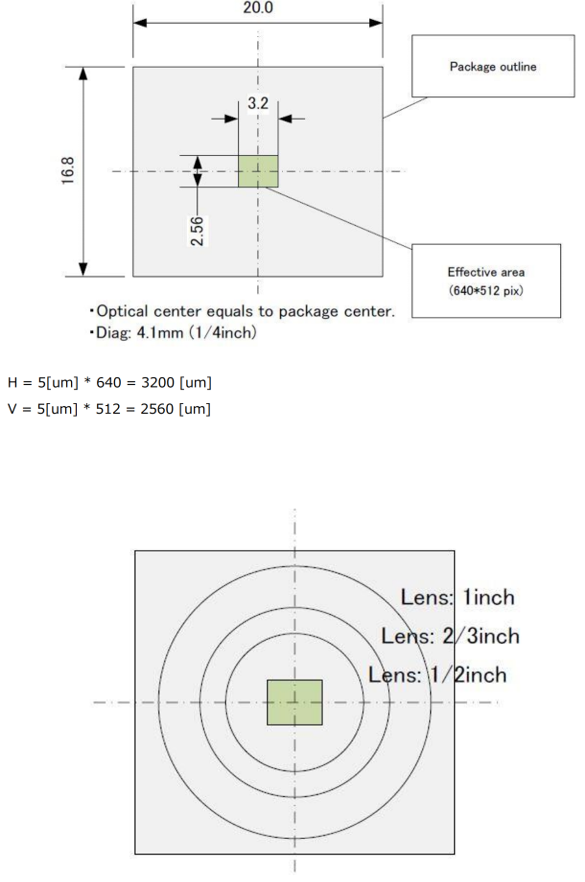

傳感器位置以及光接受面
※上圖中傳感器尺寸（對角線）與透鏡尺寸之比如下：1/2英寸=φ8mm，2/3英寸=φ11mm，1英寸=15.8mm。
請注意，實際視場因鏡頭不同而不同。
測試日期 2022.3.15
測試產品 MPCAM-991SWIR
實驗?zāi)康?測試MPCAM-991SWIR
實驗儀器 MPCAM-991SWIR、633nm、850nm、1550nm、1653.7nm激光器

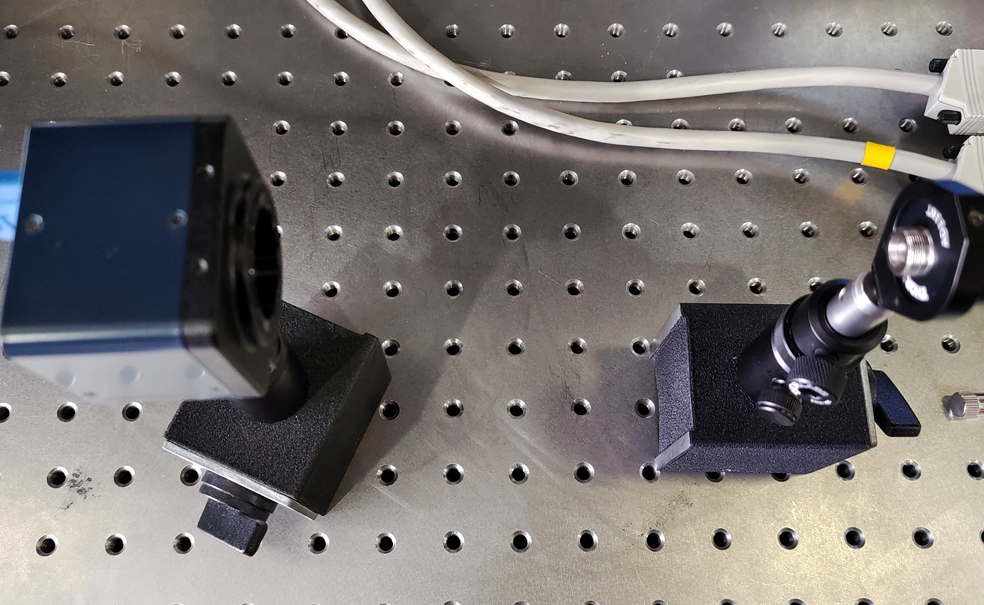

實驗室測試圖

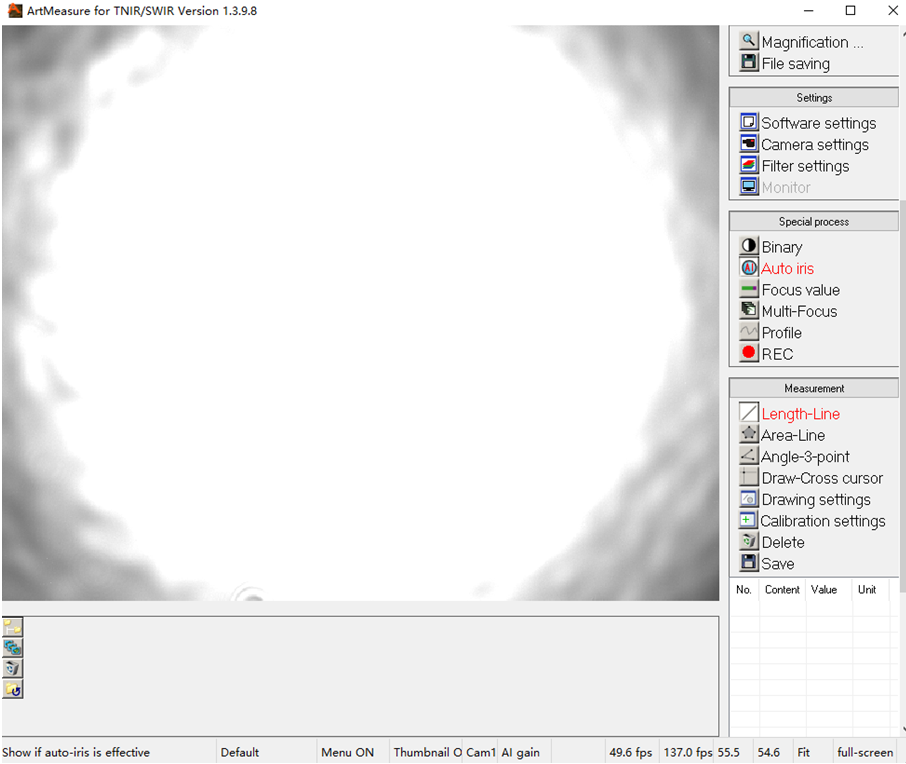

633nm激光器測試圖
PN:PL-NL-633-B-A81-PA
SN:012094
測試條件：25℃、30mA

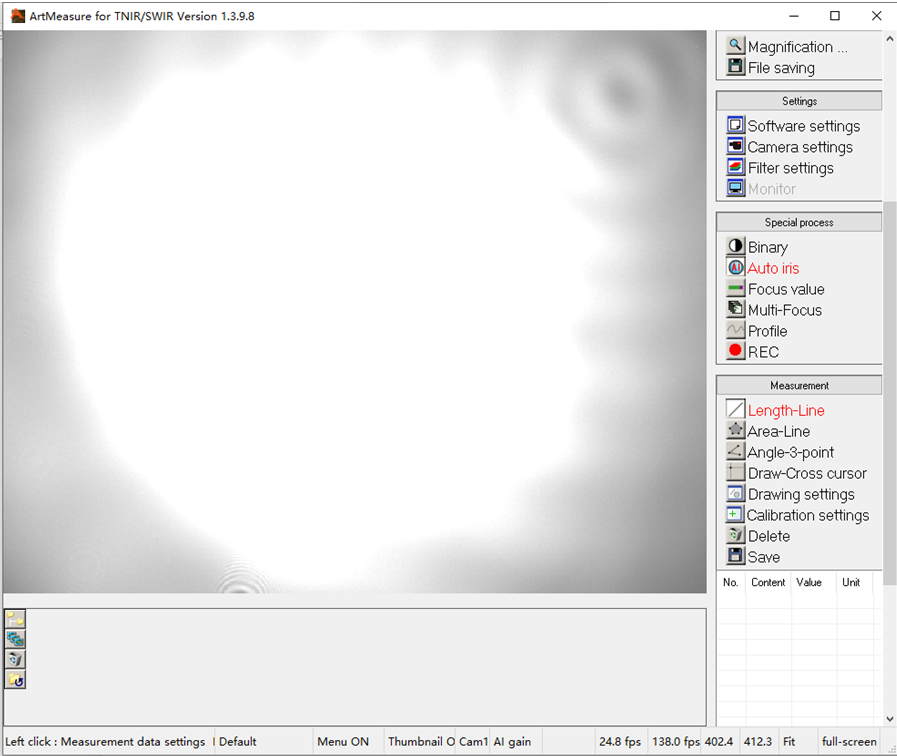

850nm激光器測試圖
PN:PL-FP-850-A-A81-SA
SN:0120114
測試條件：25℃、20mA

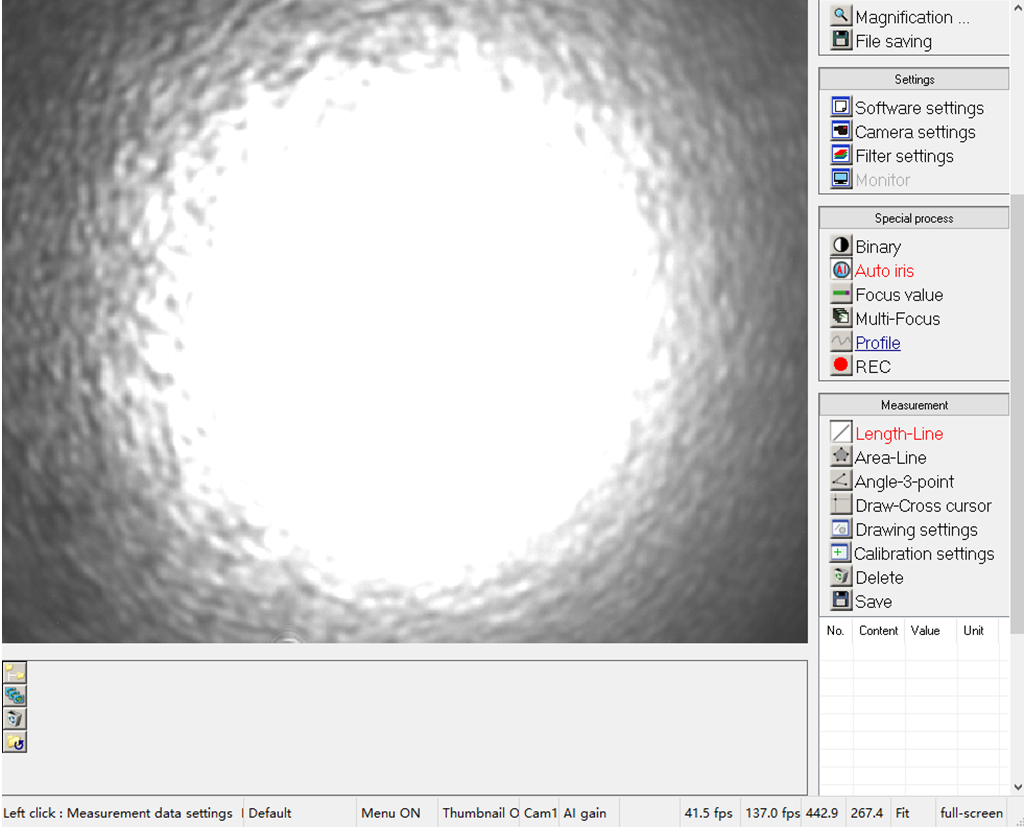

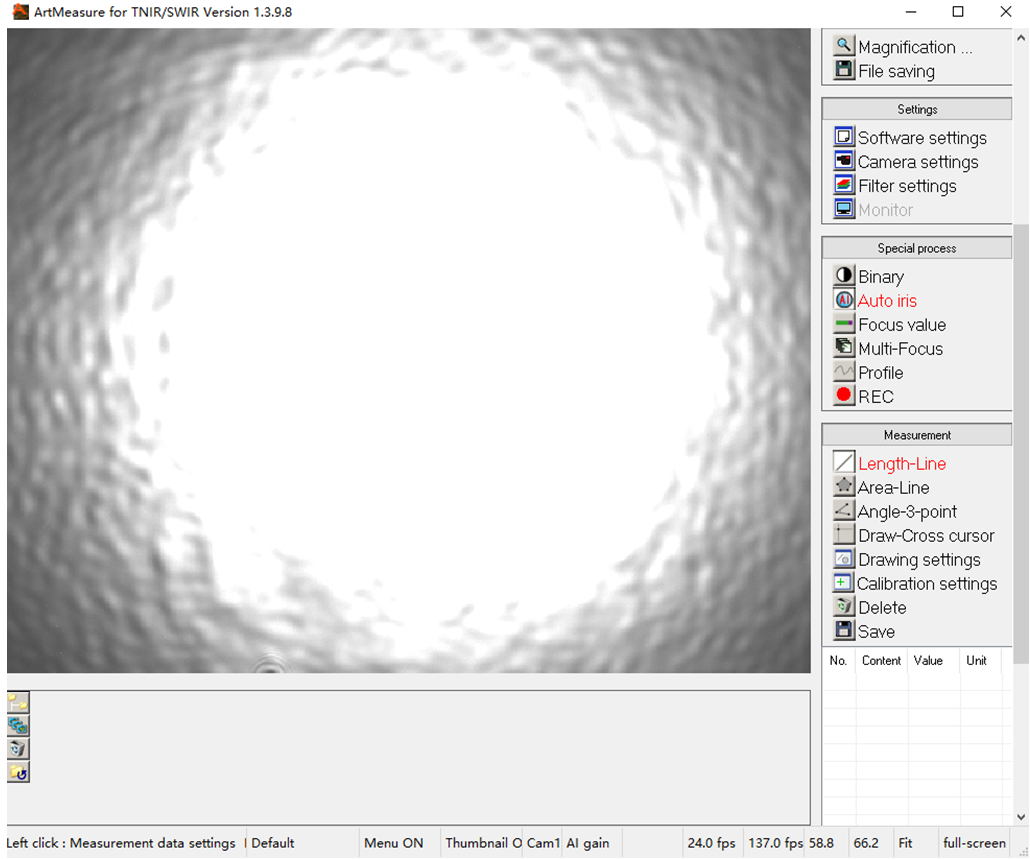

1550nm激光器測試圖
PN:PL-DFB-1550-B-1-SA-14BF
SN:AA2001170024
測試條件：25℃、9mA
1653.7nm激光器測試圖
PN:PL-DFB-1654-C-1-SA-14BF
SN:AA2008290005
測試條件：25℃、7mA
