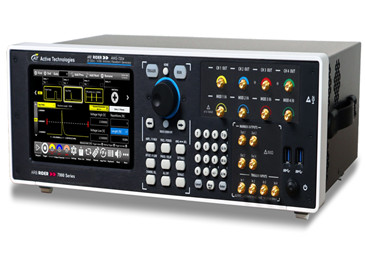

shi界上最快的 14 位任意波形發生器，ARB Rider AWG-7000 是shi界上最快的 14 位任意波形發生器：20 GS/s 實時更新率和 14 位垂直分辨率。Arb Rider AWG-7000 有 2 通道或 4 通道型號，是shi界上最快的 AFG（任意函數發生器），z高可達 6.5 GHz 正弦波。得益于 Simple Rider 軟件，AWG-7000 提供優秀的性能和極其易于使用的界面。
10 GHz 帶寬、高達 5伏峰值 的輸出范圍和高達 9 Gsample 的內存深度，使 AWG-7000 成為物理實驗、快速量子密鑰分發 (QKD)、量子傳感、光學和光子學、射頻/無線以及航空航天和國防應用的理想選擇。
模擬性能無折衷：在Max. 幅度 5伏峰值 時可實現 50ps 的快速上升時間
多達 32 個數字通道選項，結合 2 個或 4 個模擬通道，使 AWG-7000 成為功能齊全的混合信號發生器?，F(xiàn)在可以生成多達 4 個模擬信號，這些模擬信號與 32 條數字線路（LVTTL 或 LVDS 標準）完全同步，頻率達到有史以來的z高水平。
專用的機箱內同步總線允許多達 4 個單元的多儀器同步：16 個模擬通道和 128 個數字通道，是shi界上最強大的混合信號發生器。
滿足您所有需求的脈沖 | 先進研究與半導體
AWG-7000 擁有市場上z佳的整體幅度*帶寬乘積：您可以生成 5伏峰值 脈沖，模擬帶寬超過 6.5 GHz。
AWG-7000 的主要功能可滿足從事大型實驗（如加速器、托卡馬克或同步加速器）的科學家和工程師的需求，無需創建特定的測試板即可模擬信號。
關于新的的半導體技術，如今消費者可以利用 SATA、USB 和 PCI Express 等技術，因?yàn)樗鼈冋加每臻g更小、數據吞吐量更高、功耗要求更低。
AWG-7000 系列允許測試這些高速設備，因?yàn)樗梢蕴峁┳疃?16 個模擬輸出通道，Max. 數據速率為 8 Gbps，并且可以執行 PCI-Express Gen. 3 調試。
快速邊沿和脈沖生成可用于提供快速功率設備的特性。
● 高達 5伏峰值 至 50 Ohm 脈沖幅度，硬件偏移量為 ± 2.5V
● 50 ps 上升和下降時間
● Min. 脈沖寬度：100 ps
● 檢測器仿真
● 真實信號生成/回放
● 高速串行測試
● 半導體特性分析
● 頻率響應、互調失真和噪聲系數測量。
● 脈沖模式生成
型號 | AWG-7202 AWG-7202D |
模擬通道 | 2 |
數字頻道 | - |
采樣率 | 1 Sa/s 至 20 GSa/s |
記錄的長度 | 上 至 9 Gpts |
垂直分辨率 | 14 位 |
Max. 頻率 | 10 GHz |
Max. 輸出電壓 (50 Ohm) | 5伏峰值 1伏峰值 (D 型號) |
輸出電壓窗口 | 10伏峰值 6伏峰值 (D 型號) |
型號 | AWG-7172 AWG-7172D |
模擬通道 | 2 |
數字頻道 | - |
采樣率 | 1 Sa/s 至 17 GSa/s |
記錄的長度 | 上 至 9 Gpts |
垂直分辨率 | 14 位 |
Max. 頻率 | 8.5 GHz |
Max. 輸出電壓 (50 Ohm) | 5伏峰值 1伏峰值 (D 型號) |
輸出電壓窗口 | 10伏峰值 6伏峰值 (D 型號) |
型號 | AWG-7102 AWG-7102D |
模擬通道 | 2 |
數字頻道 | - |
采樣率 | 1 Sa/s 至10 GSa/s |
記錄的長度 | 上 至 9 Gpts |
垂直分辨率 | 14 位 |
Max. 頻率 | 5 GHz |
Max. 輸出電壓 (50 Ohm) | 5伏峰值 1伏峰值 (D 型號) |
輸出電壓窗口 | 10伏峰值 6伏峰值 (D 型號) |
型號 | AWG-7204 AWG-7204D |
模擬通道 | 4 |
數字頻道 | 32 (可選) |
采樣率 | 1 Sa/s 至 20 GSa/s |
記錄的長度 | 上 至 9 Gpts |
垂直分辨率 | 14 位 |
Max. 頻率 | 10 GHz |
Max. 輸出電壓 (50 Ohm) | 5伏峰值 1伏峰值 (D 型號) |
輸出電壓窗口 | 10伏峰值 6伏峰值 (D 型號) |
型號 | AWG-7204-S AWG-7204D-S |
模擬通道 | 4 |
數字頻道 | - |
采樣率 | 1 Sa/s 至 20 GSa/s |
記錄的長度 | 512 Kpts/Ch |
垂直分辨率 | 14 位 |
Max. 頻率 | 10 GHz |
Max. 輸出電壓 (50 Ohm) | 5伏峰值 1伏峰值 (D 型號) |
輸出電壓窗口 | 10伏峰值 6伏峰值 (D 型號) |
型號 | AWG-7174 AWG-7174D |
模擬通道 | 4 |
數字頻道 | 32 (可選) |
采樣率 | 1 Sa/s 至 17 GSa/s |
記錄的長度 | 上 至 9 Gpts |
垂直分辨率 | 14 位 |
Max. 頻率 | 8.5 GHz |
Max. 輸出電壓 (50 Ohm) | 5伏峰值 1伏峰值 (D 型號) |
輸出電壓窗口 | 10伏峰值 6伏峰值 (D 型號) |
型號 | AWG-7174-S AWG-7174D-S |
模擬通道 | 4 |
數字頻道 | - |
采樣率 | 1 Sa/s 至 17 GSa/s |
記錄的長度 | 512 Kpts/Ch |
垂直分辨率 | 14 位 |
Max. 頻率 | 8.5 GHz |
Max. 輸出電壓 (50 Ohm) | 5伏峰值 1伏峰值 (D 型號) |
輸出電壓窗口 | 10伏峰值 6伏峰值 (D 型號) |
型號 | AWG-7104 AWG-7104D |
模擬通道 | 4 |
數字頻道 | 32 (可選) |
采樣率 | 1 Sa/s 至 10 GSa/s |
記錄的長度 | 上 至 9 Gpts |
垂直分辨率 | 14 位 |
Max. 頻率 | 5 GHz |
Max. 輸出電壓 (50 Ohm) | 5伏峰值 1伏峰值 (D 型號) |
輸出電壓窗口 | 10伏峰值 6伏峰值 (D 型號) |
量子、光學和光子學、射頻無線
AWG-7000 是前沿科學技術實驗和前沿挑戰的理想選擇，例如量子通信和加密 (QKD)、量子傳感、高能物理、光學、激光和光子學以及射頻無線通信。
AWG-7000 系列儀器幾乎可以創建任何信號 - 模擬或數字、理想或失真、標準或自定義。您可以輕松構建復雜的 RF/IF/IQ 波形、極小的寬度和高幅度脈沖來驅動電光調制器或在 PC 上生成串行數據流并將其傳輸?shù)?AWG。
亮點
● 觸發輸入和模擬輸出之間的Min. 延遲
● 最多 16 個模擬通道和 128 個數字通道完全同步
● 內置序列器，具有條件/無條件/動態跳轉功能、兩個獨立觸發輸入、最多 4 個標記輸出
● QKD、量子傳感和量子發射器測試
● 電光調制器驅動器
● 冷原子測試
● PRBS 信號生成
雷達、激光雷達設計、汽車和電子戰
寬帶雷達和電子戰系統需要高保真信號來復制真實shi界的情況和復雜的環境場景。
如今的汽車包括許多高度復雜的電子控制單元和非常敏感的電子元件。
隨著需求的增加，下一代高級駕駛輔助系統 (ADAS) 需要分辨率越來越高的攝像頭和雷達系統。
攝像頭、激光雷達、雷達和超聲波設備需要更高的帶寬和更低的延遲網絡以及復雜的汽車技術。
主要特點
● 生成具有出色雜散性能的雷達測試信號
● 創建具有多達 16384 個序列器條目和高級序列器條件/無條件跳轉的電子戰復雜場景。
● 為航空航天和國防、汽車和移動設備解決方案構建激光雷達信號測試
● 高達 5V 的電氣標準模擬
● 物理層測試
● 傳感器測試
● 使用波形編輯器軟件創建測試波形或使用第三方應用程序（如 MatLab、Labview、.NET 語言等）導入它們
波形編輯器：功能強大且簡單易用
波形編輯器可讓您輕松為雷達脈沖、物理研究脈沖、真實shi界信號和復雜環境信號創建最復雜的形狀。它包含在標準軟件包中。
主要特點
● 輕松生成最復雜的模擬和數字信號
● 在 PC 上遠程創建波形
● 與 True-Arb 軟件完全集成
內存與型號和操作模式
AWG-7000 使用不一樣的策略沿通道分割內存，以Max. 化內存深度/帶寬分布。下表顯示了如何根據型號和所選Max. 采樣率分配內存。
AWG-7000-S 型號是經濟高效的 4 通道脈沖模式發生器，可在有限內存配置下以 4 通道模式運行，或在全內存配置下以 2 通道模式運行（如 AWG7xx2 型號），如下表所示
多儀器同步
您可以同步最多 4 個單元，以構建一個由 16 個模擬通道和 128 個數字通道組成的系統，該系統與 True-Arb 軟件完全同步和集成。
亮點
● 同步最多 4 個單元：16 個模擬通道和 128 個數字通道
● 每通道價格實惠
● 通過 True-Arb 軟件輕松實現多儀器控制
