YOKOGAWA 橫河 AQ6374E 寬范圍光譜分析儀 350-1750nm (VIS及光通信波段)

YOKOGAWA 橫河 AQ6374E 寬范圍光譜分析儀 350-1750nm (VIS及光通信波段)
AQ6374E覆蓋了350 ~ 1750nm的寬范圍波長,包括可見光(380 ~ 780nm)和通信領域。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
F80010054  350-1750nm 橫河 AQ6374E 寬范圍光譜分析儀   [PDF] 波長范圍: 350-1750nm;波長分辨率設置:0.05、0.1、0.2、0.5、1、2、5、10nm; 可測功率范圍: -80 ~ +20dBm; 波長精度: ±0.05nm; 動態范圍: 60dB; 帶顏色分析功能     價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

AQ6374E覆蓋了350 ~ 1750nm的寬范圍波長,包括可見光(380 ~ 780nm)和通信領域。

產品特點

波長范圍: 350 ~ 1750nm

8種波長分辨率設置: 0.05 ~ 10nm

可以讓用戶根據被測器件/系統選擇z佳值。

超寬可測功率范圍: -80 ~ +20dBm

適合測量不同應用領域使用的高功率源和低功率源。

波長精度: ±0.05nm

通過內置或外部參考光源可以進行波長校準。

動態范圍: 60dB

顏色分析功能


產品應用

有源器件測試

激光源特性分析

現今,發射可見光到中波紅外波長的各種DFB-LD、FP-LD和 VCSEL光源已經被廣泛應用于不同應用領域中的不同器件或系 統上,例如:

? 電信: 玻璃光纖或塑料光纖;

? 工業: 條形碼掃描儀、LiDAR表面掃描儀;

? 消費電子: Hi-Fi音響系統音頻輸出、激光打印機、電腦鼠標。


超連續譜光源的特性分析

超連續光是通過高度激勵光子晶體光纖等特殊材料的非線性光 學效應,經由鎖模脈沖激光器(通常是飛秒摻鈦藍寶石激光器) 泵浦后產生的。正所謂“寬闊如燈、亮如激光”,超連續光不 但符合白熾燈和熒光燈光譜的超寬特性,還符合激光器的高空 間相干性和超亮特性,從而使其能夠與光纖實現優秀耦合,同 時也具有出色的單模光束品質。 AQ6370 產后質量檢查過程中測試與展現產品特性的優秀儀器。





可見LED測試 (AQ6373E和AQ6374E)

可以測量和分析用于照明、指示、感測以及其它應用的可見 LED的光譜。支持大芯徑光纖的輸入,可 以有效獲得LED光并對其光譜執行測量。內置色彩分析功能將 自動對主波長和光源的色度坐標及色溫做出評價


無源器件測試

結合ASE、SLD或SC等光源,OSA可以輕松評估WDM濾波 器、FBG、ROADM和WSS等無源器件。AQ6370系列出色的 光學性能可以實現更高分辨率和更大動態范圍的測量。通過內 置光濾波分析功能,可以同時報告波峰/波谷波長、功率、串擾 和紋波寬度。


光纖的波長損耗特性分析

光纖中的信號損耗取決于光信號傳播的波長。其中的差異是由光 纖吸收和瑞利散射效應造成的。材料和光纖類型會影響損耗值: 對于石英單模光纖,1.55μm附近的光波損耗大約是0.2dB/km; 對于1.4μm附近的光波,由于水離子(OH)作用,損耗會變大。此 類光纖的波長損耗特性分析需要測量較寬范圍的波長。 通過與白光源相結合,AQ6374E可有效測量較寬范圍的波長相 關損耗。

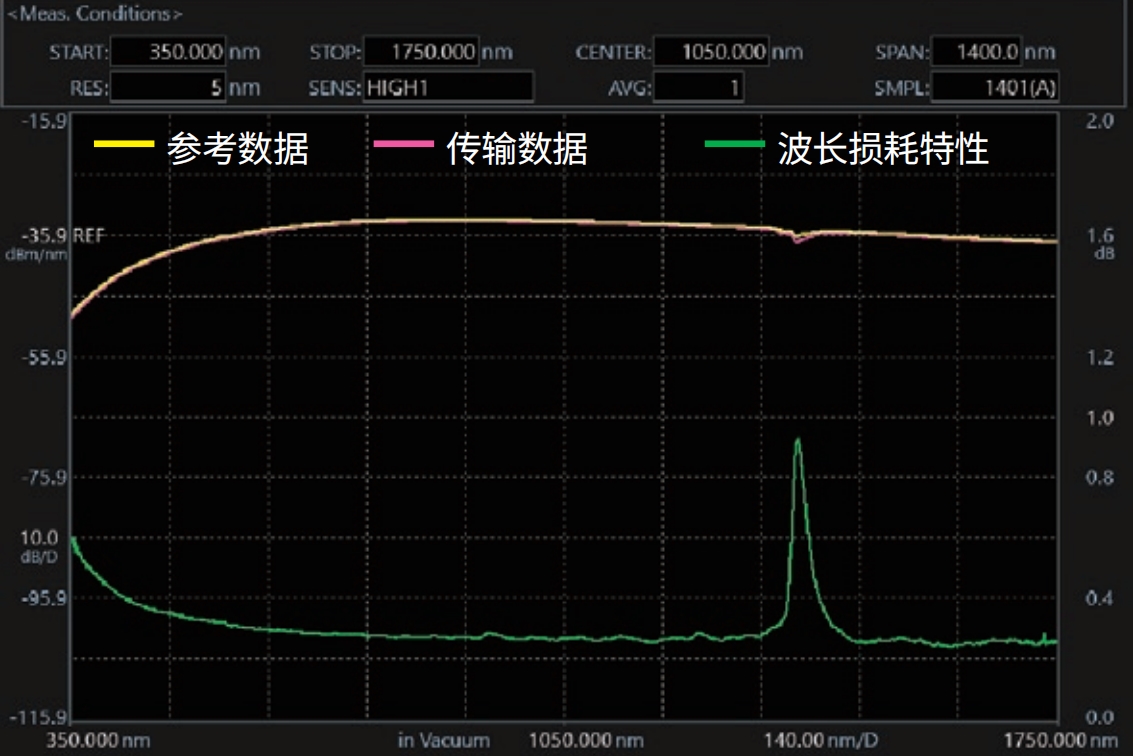

使用AQ6374E進行波長相關損耗特性分析的測量示例。

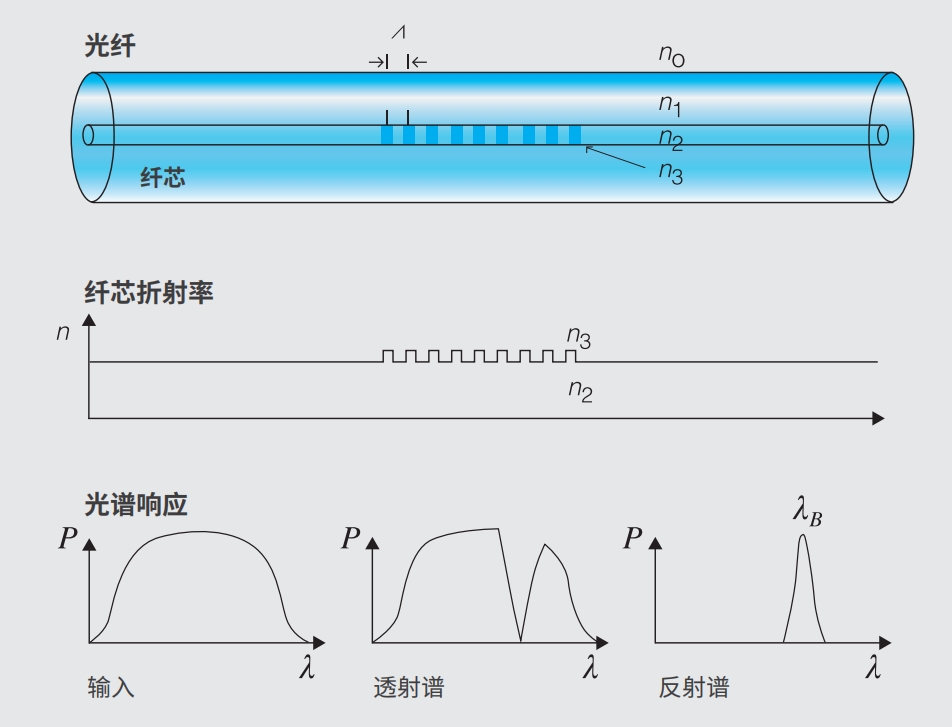

光纖布拉格光柵的特性

光纖布拉格光柵(FBG)是一種分布有布拉格反射鏡的一小段光 纖,它可以將特定波長的入射光反射回去,只傳播剩余波長的 光。這是通過纖芯折射率發生周期性變化來實現的,即在纖芯 形成一個特定波長的介質鏡。因此,光纖布拉格柵格可以用作 內嵌光學濾波器,用來阻擋特定波長的光,或用作波長反射 鏡。光纖布拉格柵格的應用主要在光通信系統:可專門作為陷 波濾波器使用,并且也可與光環形器或光分插復用器(OADM) 一起被用于光多路復用器和多路解復用器。此外,2-3μm波長 區域的光纖布拉格光柵還可以作為直接傳感元件使用,用于地 震儀器中的應變和溫度傳感以及惡劣環境下的壓力傳感。要描 述FBG的特性,AQ6370系列的高波長分辨率和寬測量范圍是 B不可少的條件。




氣體探測與濃度測量

與超連續(SC)或超輻射發光二極管(SLD)等寬帶光源一同使用 時,AQ6370系列可以顯示被測氣體混合物的光吸收圖譜。



氰化氫H13C14N的吸收光譜測量(AQ6375E演示)


通用參數
項目規格
波長范圍*1350~1750nm
跨度*10.5nm ~1400nm(全范圍跨度),0nm
波長精度*1*2*5±0.05nm (633nm)(使用633nm He-Ne激光器對波長進行校準后。)、±0.05nm(1523nm)、±0.20nm (全波長范圍)
波長重復性*1*2*5±0.015nm(1分鐘)
波長分辨率設置*1*20.05、0.1、0.2、0.5、1、2、5、10nm
Min. 采樣分辨率*10.002nm
采樣點數101~200001、AUTO
功率靈敏度設置NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2和HIGH3
大動態測量模式SWITCH (靈敏度: MID、HIGH1-3)
功率靈敏度*2*3*6-80dBm (900~1600nm)、-70dBm (40o ~ 900nm)、(靈敏度:HIGH3)
Max. 安全輸入功率*2*3+20dBm (550~1750nm)、+10dBm (400~550nm)(總輸入功率)
功率精度*2*3*4±1.0dB(1550nm,輸入功率:-20dBm,靈敏度:HIGH1-3)
功率線性度*2*3±0.2dB(輸入功率:-40~OdBm,靈敏度:HIGH1-3)
偏振相關性*2*3*4±0.15dB(1550nm)
動態范圍*1*2*860dB(峰值±1.Onm,分辨率:0.05nm、633nm/1523nm)
適用光纖SM(9.5/125)、MM (Gl 50/125、Gl 62.5/125、大芯徑:Max. 8ooum)
光連接器光輸入:
需要AQ9447(xx)連接適配器(選件)。
校準輸出:
需要AQ9441(xx)連接適配器(選件)。
(xx):連接器FC型或SC
內置校準光源波長參考源(用于光軸對準調節和波長校準)
掃描時間*6*7NORM_AUTO: o.5s,NORMAL: 1s,MID:2s ,HIGH1:5s
預熱時間至少1小時(預熱后,需要內置光源進行光軸對準調節。)

注:

*1: 橫軸刻度: 波長顯示模式

*2: 使用9.5/125μm單模光纖,使用內置參考光源進行光軸對準調節后,未使用凈化氣體時。

*3: 縱軸刻度: jue對值功率顯示模式、分辨率設置: ≥0.2nm

*4: 使用9.5/125μm單模光纖(IEC60793-2定義的B1.1型,PC拋光,模場直徑: 9.5μm,NA: 0.104 ~ 0.107)。

*5: 分辨率設置: 0.05nm

*6: 脈沖光測量模式: OFF。

*7: 跨度: ≤100nm (570 ~ 580nm和900 ~ 1080nm除外),采樣點數: 1001,平均次數: 1。

*8: 大動態測量模式: SWITCH,纖芯尺寸: SMALL

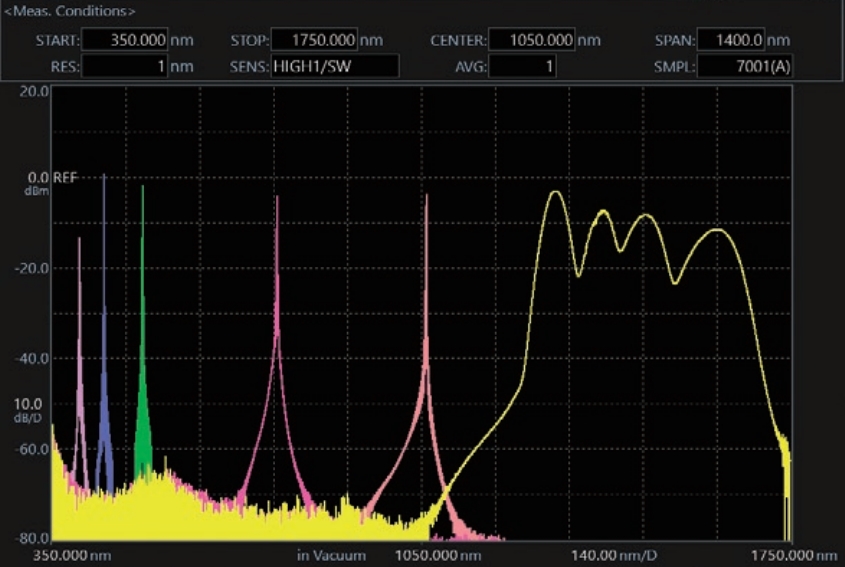

激光和寬帶光源(5個FP-LD和SLD光源)的測量實例

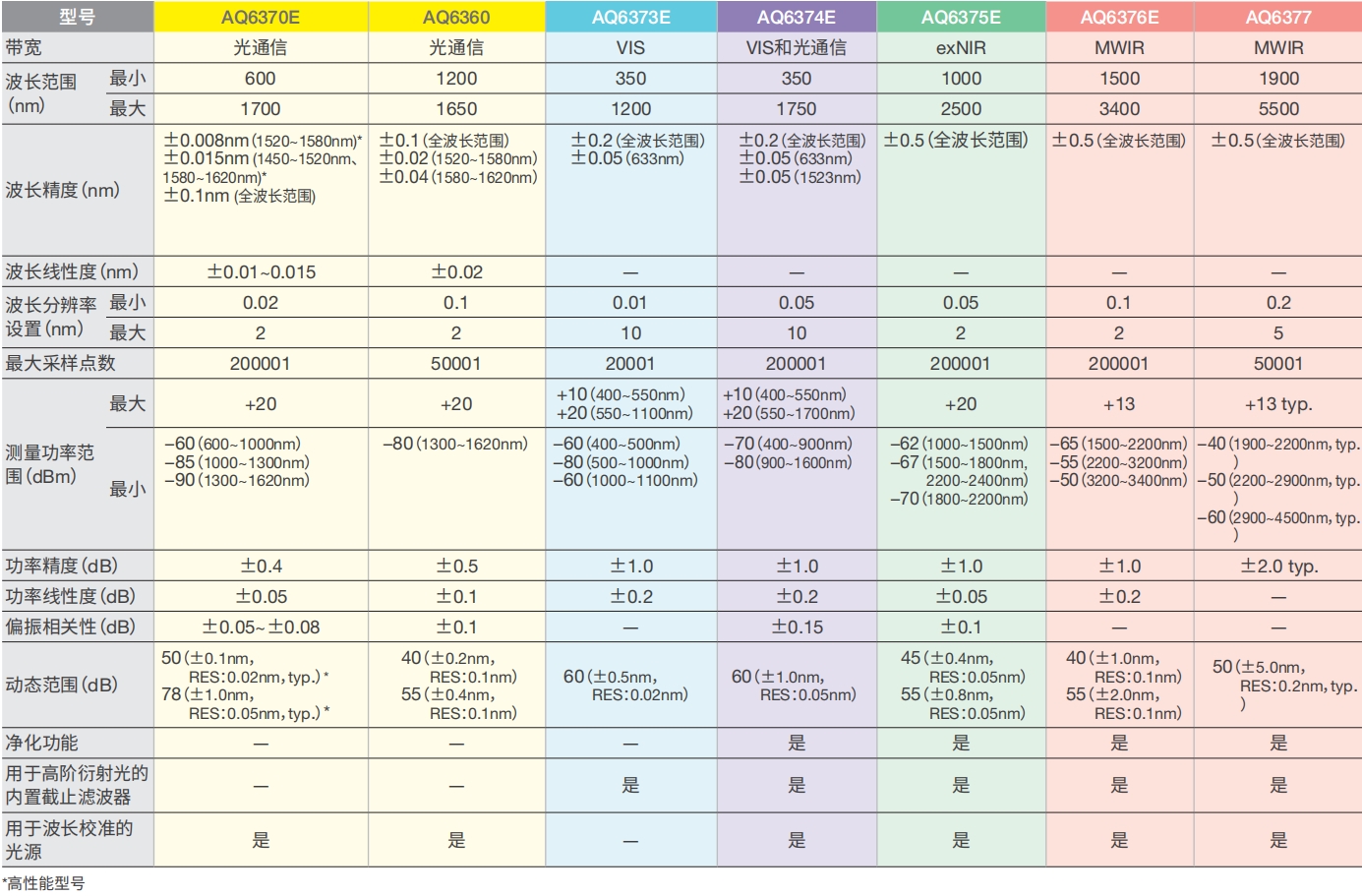

型號對比

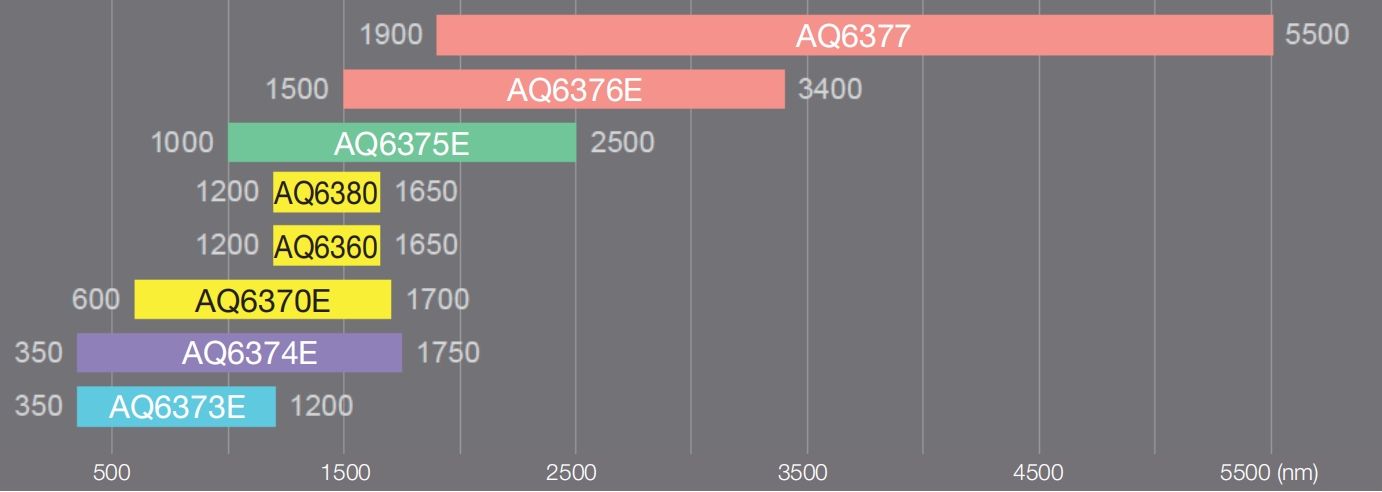

各型號涵蓋的波長
