SOA（半導體光放大器）是一種利用量子阱結構的PN結器件，外部正向偏壓使粒子數反轉，進而通過光信號引發受激輻射，實現光信號放大。SOA具有成本低、體積小、易于集成等優點。在新基建時代，它將在接入網、城域網邊緣以及光纖傳感領域獲得廣泛應用。
產品特點：
低功耗
大增益譜寬
工作狀態鎖定，上電自動恢復
保偏放大，輸入輸出線偏振光
應用領域：
航空航天設備
系統監控
傳感系統
核心參數：
參數 | 單位 | 規格 |
工作波長 | nm | 1530~1557 |
輸入光功率 | dBm | -15~10 |
模塊Max. 輸出功率*1 | dBm | 18~20 |
小信號增益Max. 值*2 | dB | ≥25 |
增益平坦度 | dB | ≤2.0 |
回波損耗 | dB | ≥40 |
噪聲指數 | dB | ≤7.0 |
輸入光消光比 | dB | ≥10 |
輸出光消光比 | dB | ≥20 |
光功率/增益精度 | dB | ≤1.0 |
尾纖長度 | cm | 40~60 |
尾纖類型 | 保偏光纖 | |
連接頭類型 | FC/APC | |
注： 1.本產品保證在5dBm輸入光、800mA驅動電流下輸出光大于18dBm。 2.在輸入光信號小于-10dBm的情況下，驅動電流大于150mA情況下，本放大器的放大倍數可以超過25dB。 | ||
電學參數
參數 | 單位 | 規格 |
SOA工作電壓 | V | ≤2.5 |
SOA工作電流 | mA | ≤800 |
閾值電流 | mA | 95 |
TEC工作電壓 | V | ≤5.0 |
TEC工作電流 | A | ≤1.0 |
熱敏電阻 | kΩ | 10 |
環境參數
參數 | 條件 |
工作環境溫度 | -5℃~+55℃ |
工作環境濕度 | 5%RH~90%RH |
存儲溫度 | -40℃~+85℃ |
存儲濕度 | 5%RH~95%RH |

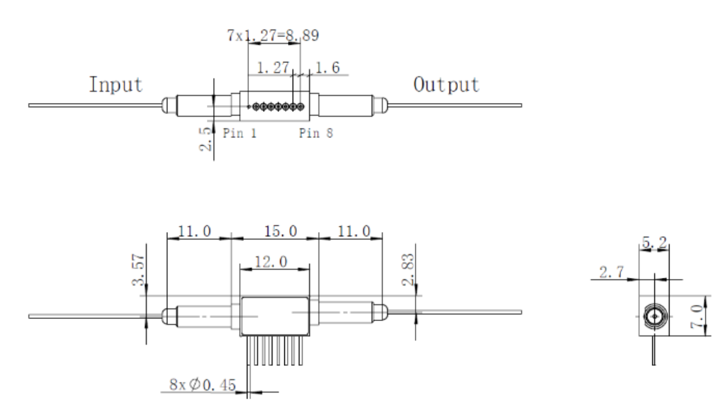

尺寸圖：

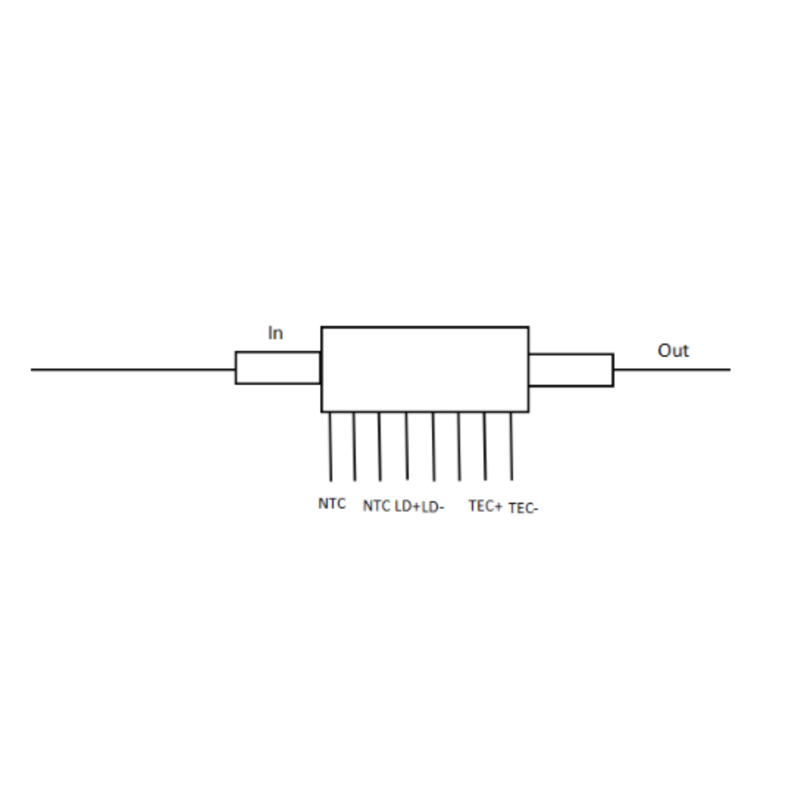

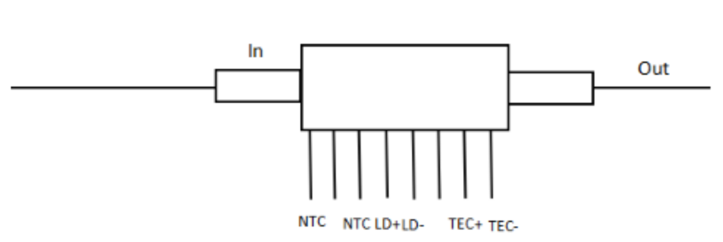

管腳定義：
管腳從左到右依次排序，第2、6根管腳懸空未用。
PIN 1：熱敏電阻
PIN 3：熱敏電阻
PIN 4：SOA正極
PIN 5：SOA負極
PIN 7：TEC正極
PIN 8：TEC負極
附件1：型號貨號對照表
型號 | 貨號 | 產品標題 | 工作波長 | 輸入功率 | 輸出功率 | 增益平坦度 | 噪聲指數 | 回波損耗 |
SOA3057P | 1530~1557nm半導體光放大器SOA | 1530~1557nm | -15~10dBm | 18~20dBm | ≤2.0dB | ≤7.0dB | ≥40dB |
