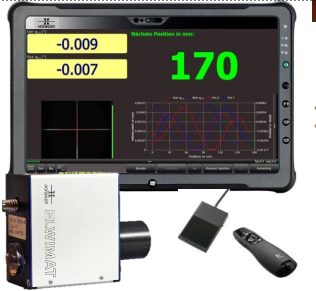

易于調整、測量和記錄,自準直儀利用光學對準和ELWI-GER3000測量系統，實現直線度和“平面度”的二維精確快速測量。該柔性系統適用于技術面、線性導軌的對準和控制，以及大型部件和軌道系統的曲率測量。
同時保持X和Y方向的直線度
不限位置使用
無源反射器
能夠在真空中使用
小巧緊湊，提供檢查服務
長距離測量高達> 100m
比先前版本快10到100倍
比其他自準直儀精確5到20倍
分辨率< 0.1μm / m
精度高達< 0.5 μm / m
縮放功能，便于對齊
11英寸觸摸屏IP 65，堅固輕便
電池運行8小時
通過智能手機進行數據傳輸和遠程控制
可以通過局域網和無線局域網進行數據傳輸
帶有文檔跟蹤的自動協議
帶有附加元件的自動距離檢測
用電子水準儀進行轉角測量
無需電腦，直接進行直線度評估
機械工程
線性導軌和軌道

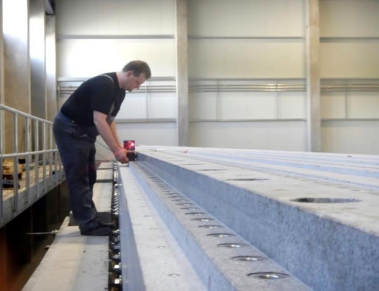

工廠、鐵路和隧道建設
測量方法:
在傾度計算法中，鏡座上或線性導軌架上的測量鏡以等距的步長放置在測試對象上。通過高度差的求和(積分)，確定并顯示直線度。該方法以盡可能低的測量不確定性獲得最高的精度。
在高度法中，反射器也可以通過合適的底座或線性導軌或移動軸(機床工作臺、導線等)連接，放置在任何位置。測量并直接顯示與理想直線(光軸)的偏差。調整過程可以實時執行。
軟件
在堅固的IP65平板電腦上進行直觀的一觸式操作

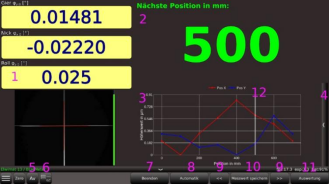

圖:觸摸屏顯示器（過程控制）
1.附加轉角測量裝置的測量值
2.顯示下一個測量位置
3.測量數據的圖形或表格
4.打開表格和圖形參數的側面菜單
5.激活平均數
6.切換圖形/表格視圖
7.結束當前測量
8.啟動時間控制的自動裝置
9.選擇前一個/下一個測量位置
10.保存當前測量位置的測量值
11.測量的評估和報告的創建
12.標記下一個測量位置
評估，ISO 1101
包含菜單指南和報告的圖形評估。

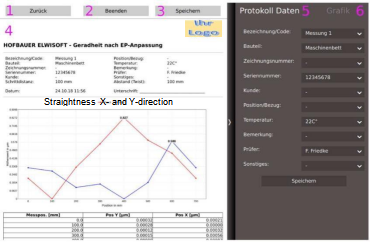

圖形評估、菜單指南和報告
1.返回上一個窗口
2.結束測量
3.把報告另存為.pdf格式
4.報告預覽
5.調整日志數據
6.圖形和評估的配置
技術規范(直線度標準*)
ELWIMAT GER 3000 | 直線度(傾度計算法) | 直線度/對準(高度計算法) | ||||||
AKF46/40 | AKF140/40 | AKF300/65 | 200-13 K | 46-4，8 K | 90-5 K | 200-13 K | 300-20 K | |
自由度編號 | 2 x Angle | 2 x Angle | 2 x Angle | 2 x Angle | 2 x Position；1 x Distance | |||
尺寸長度/m | 0 – 3 | 0 – 10 | 0 – 20 | 0,6 - 50 | 0,2 - 5** | 0,3 - 10** | 0,6 - 50** | 2 - 100** |
視場/mm*** | 1...15 | 1...15 | 1...15 | 1…50 | 10…200 | 10…300 | 10…800 | 20…1000 |
再現性R **** | 1.5 μm/m | 0.5 μm/m | 0.25 μm/m | 0.25 μm/m | 5 μm/m | 3 μm/m | 1.5 μm/m | 1 μm/m |
準確度、線性度 | < 0,1 % of value + 2R | < 0,5 % of value + 2R | ||||||
焦距/mm | 46 | 140 | 300 | 200 | 46 | 90 | 200 | 300 |
交流傳感器重量/kg | 0,8 | 1,1 | 2,9 | 1,5 | 0,7 | 0,9 | 1,5 | 1,6 |
交流傳感器尺寸 | ? 40 f8；107 x 62 x 110mm3 | ? 65 f8 | ? 40 f8 | ? 40 f8；107 x 62 x 110mm3 | ||||
接口/原型 | USB 3.0、LAN、HDMI、RS232 / JSON | USB 3.0、LAN、HDMI、RS232/ JSON | ||||||
推薦反射器 | Magnetic mirror D50、Mirror D65 | D80 | Reflectors P-/ R-/ D-3000 | |||||
訂購編號 | 801 331 | 801 333 | 801 337 | 802 335 | 802 331 | 802 332 | 802 334 | 802 335 |
交付范圍 | 交流傳感器，11英寸觸摸模塊，軟件ELWI-GER，電源，傳感器電纜，遙控器 | |||||||
選項:軟件應用程序，USB零模型電纜腳踏開關，各種反射器，安裝配件 | ||||||||
*根據應用/要求配備相應的傳感器/反射器
***根據工作距離(測量長度)和反射器類型而定
**取決于單反射鏡或雙反射
