| 貨號 | 操作 | 名稱 | 描述 | 工作波長 | ||
|---|---|---|---|---|---|---|
|
A80170032 | 1060nm 1x4光纖光開關 [PDF] | 工作波長 780-2000nm；串擾 25dB；偏振相關損耗PDL 0.15dB；響應速度 300ns | 780-2000nm |
價格 : 請聯系客服
庫存/貨期:請咨詢客服
|
| 圖片 | 名稱 | 貨號貨期 | 描述 | 參數 | 價格 |
|---|---|---|---|---|---|
|
1060nm 1x4光纖光開關 [PDF] |
A80170032
|
工作波長 780-2000nm；串擾 25dB；偏振相關損耗PDL 0.15dB；響應速度 300ns |
工作波長: 780-2000nm |
聯系客服或
提交詢價單 |
NS系列1x4固態光纖光開關由三個1x2級聯光開關組成。 它通過將傳入的光信號重新定向到選定的輸出光纖來連接光通道。該產品的特性基于已獲得非機械結構（全晶體）設計，從而避免了機械部件的運動和采用有機材料的限制。該產品所具有的高可靠性，高響應速度和可連續切換等優點，可以滿足大部分光開關應用領域的需求。
● 固態，高速
● 超高可靠性
● 超低插入損耗
● 結構緊湊
● 光學保護
● 可配置操作
● 儀器儀表
NS系列 1X4光開關 | 最小值 | 典型值 | 最大值 | 單位 | |
工作波長 | 780 | 2000 | nm | ||
插入損耗（1） | 1260-1650nm | 1.4 | 2.0 | dB | |
960-1260nm | 2.0 | 2.6 | |||
760-960nm | 2.2 | 2.8 | |||
串擾 | 20 | 25 | dB | ||
偏振相關損耗 | 0.15 | 0.35 | dB | ||
插入損耗溫度相關性 | 0.25 | 0.5 | dB | ||
偏振模式色散 | 0.1 | 0.3 | ps | ||
回波損耗 | 45 | 50 | dB | ||
響應速度（上升沿，下降沿） | 30 | 300 | ns | ||
重復頻率（2） | DC | 5 | kHz | ||
工作溫度 | -5 | 70 | ℃ | ||
光功率限制（3） | 300 | mW | |||
儲存溫度 | -40 | 85 | ℃ | ||
封裝尺寸 | 184x170 | mm | |||

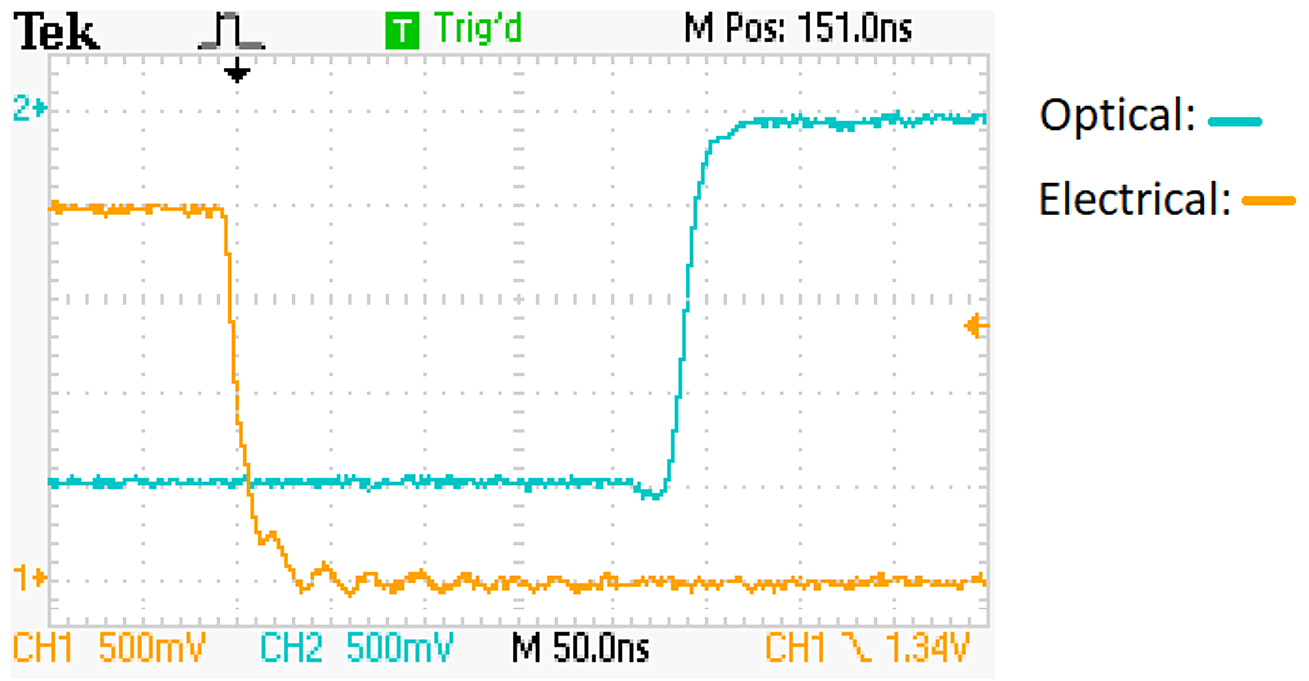

典型的速度響應測量
帶寬測量

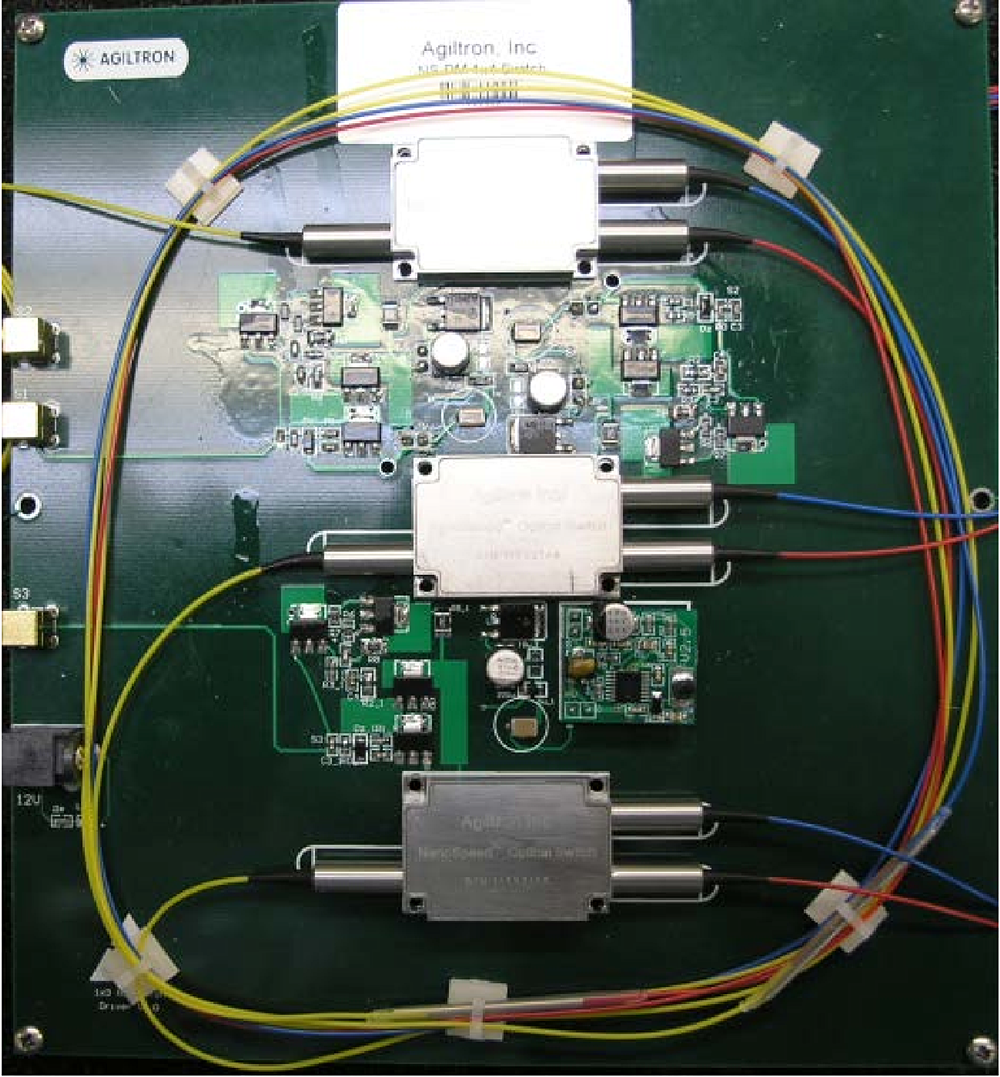

組裝在PCB驅動程序上

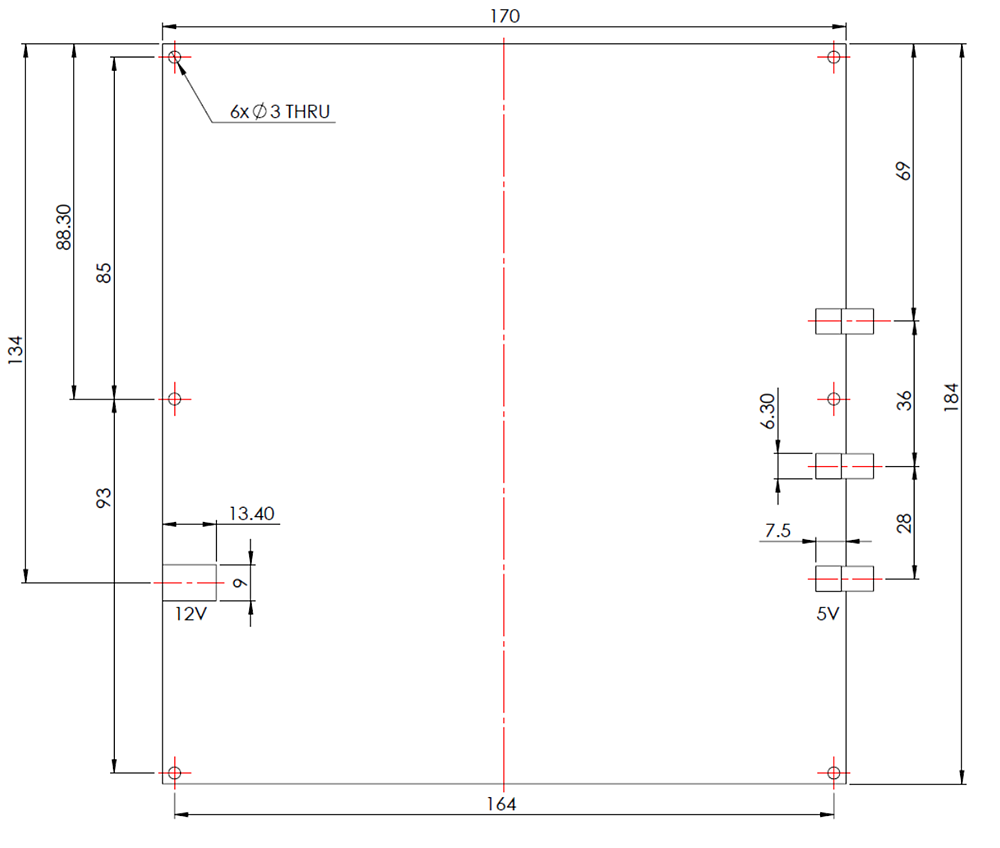

單位
NSSW- | 1 4 | □ | 1 | 1 | □ | □ | □ | □ |
Type | Wavelength | Optical Power Handing | Repetion Rate | Fiber Type | Fiber Length | Connector | ||
1x4=14
| 1060=1 L Band=2 1310=3 1550=5 780=7 850=8 980=9
| 500mW =1 5W =2 Special =0
| 100kHz =1 200kHz=2 500kHz=5 1MHz=9 Special =0
| SMF-28=1 PM1550=5 HI1060=2 HI780=3 Special=0
| Bare fiber=1 900umtube=3 Special=0
| 0.25m=1 0.5m=2 1.0 m=3 Special=0
| None=1 FC/PC=2 FC/APC= 3 LC/PC=7 LC/APC=9 Special=0
| |
