隨著對通信數據需求的不斷增長，需要更大容量光通信傳輸系統，這推動光組件和網絡設備制造商傳輸骨干網中 使用基于波長可調諧激光器的相干通信模塊。目前波長可調激光器及相干模塊的使用范圍會進一步下沉到城域網， 甚至接入網絡?？烧{(diào)諧激光器非常重要的測試就是精確測量和波長校準，隨著通信通道的不斷增加，從最開始的 40波到目前z高達到800波，因此快速精確波長測試比以往任何時候都更為關鍵。 我們的快速波長計，正是為了滿足這個新的測試需求而設計開發的。它是基于斐索干涉儀技術， 結合了溫度控制干涉儀，多級復合干涉腔及線性陣列CCD探測器。與傳統的基于邁克爾遜干涉儀的普通波長計不 同，F(xiàn)WM1216-1KHz采用全固態結構，非機械運動部件光學設計，使其能在確保非常高測量精度(1pm)的同時具有超高 速的測量速率(高達1kHz的波長刷新速率)，結合外部觸發及快速功率探測功能，使得FWM1216-1KHz成為精確觀察波長 和功率同步瞬態變化的z佳選擇。
波長精度高：±0.33ppm(典型值：±0.5pm)，可以用于波長校準和計量；
全固態結構，非機械運動部件光學設計，測試速度快：1kHz 刷新速率，適合瞬態波長和功率測試，大大降低 iTLA，DBR 以及相干通信模塊測試時間；
支持外部觸發，可以配合 SMU 精密源表進行同步測試；
適合 iTLA 和可調激光器快速波長測試；
支持寬帶模式，可以測試 25Gbps 調制光信號；
支持漂移測試和Max. Min. 值顯示；
0.1pm/12.5MHz 波長分辨率
軟件功能

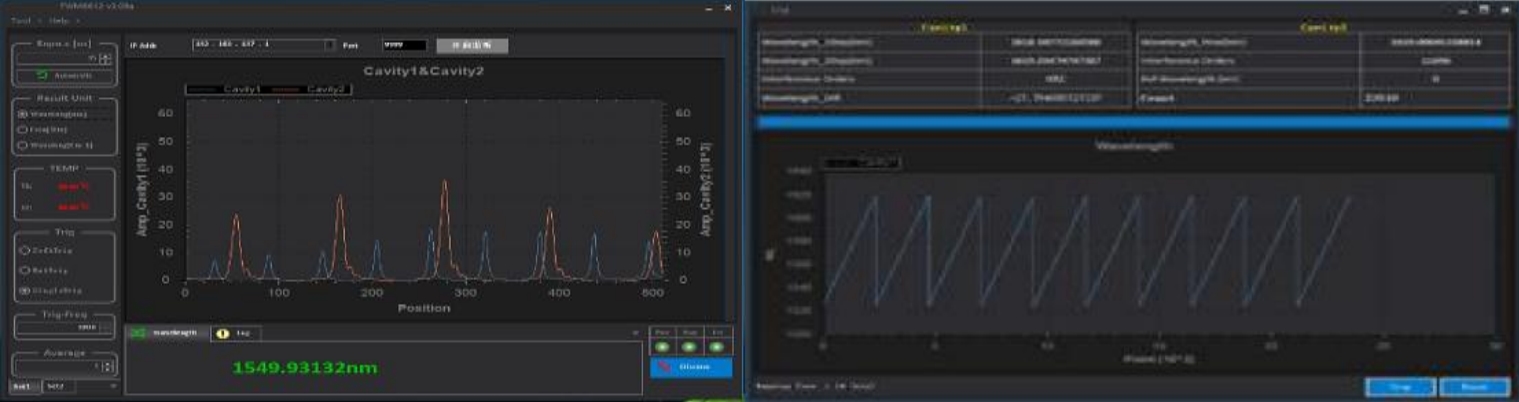

界面 GUI 非常直觀和簡潔，可輕松配置系統和顯示所有信息，同時支持波長和功率測試。
波長指標 | 波長范圍 | 1250~1650 nm (182~240THz) |
波長精度 | ±0.33 ppm(±0.5pm@1550 nm) | |
波長重復性 | ±0.07 ppm(±0.1pm@1550 nm) | |
波長穩定度 | <±0.3pm@24小時 | |
波長分辨率 | 0.1pm | |
單位 | nm，cm-1，THz |
功率指標 | 校準精度 | ±0.5 dB (±30 nm from 1310 and 1550 nm) |
線性度 | ±0.5 dB (1250–1650 nm) | |
偏振相關性 | ±0.5 dB (1250–1650 nm) | |
顯示分辨率 | 0.01 dB | |
測量速度指標 | 單位 | dBm，mW |
單次采樣 | 單次采樣～200 Hz | |
速度@外部觸發 | 1~1000 Hz | |
速度@內部觸發 | 1~1000 Hz | |
觸發指標 | 觸發邏輯電平 | TTL |
外部觸發 | 支持波長及功率同步觸發 (1~1000 Hz) | |
內部觸發 | 支持內部觸發頻率設置 (1~1000 Hz) | |
光信號輸入指標 | Max. 帶寬 | 25 GHz (200 pm @1550 nm) |
輸入光信號功率范圍 | -30 dBm~+10 dBm (8 μW~10 mW) | |
光接口 | 9/125 μm single-mode fiber (FC/PC) | |
光接口回波損耗 | >35 dB | |
多峰檢測指標 | 多峰檢測主峰/次峰最 小頻率差 | 2300 MHz |
多峰檢測主峰/次峰最 大功率差 | 17 dB | |
通用指標 | 內置溫度控制 | 光學單元采用精密 TEC 控制溫度 |
遠程控制 | API 支持遠程控制及高速采樣工作模式 | |
環境 | 在室內設施中使用 | |
工作 | 15 °C至 +28 °C，30%至80%相對濕度無冷凝 | |
儲存 | -10 °C至 70 °C，10%至90%相對濕度無冷凝 | |
工作氣壓 | 500-900 mm Hg | |
電源 | 電壓范圍：100-240 VAC，頻率范圍：50/60 Hz， Max. 功率：250 W，保險絲規格 T3.15AL 250 VAC | |
尺寸 | 408*441*157 (帶腳墊) | |
重量 | 凈重12.0 kg | |
通訊接口 | 通訊接口：LAN、USB、RS232；外觸發接口：BNC (內/外部觸發，高速采集模式)支持 SCPI 協議 |
采購信息
FWM1216-1KHz | 快速波長計 |
標準附件 | 電源線、USB線，測量軟件和驅動程序。 |
