微波分布式反饋(DFB)激光器在非常寬的帶寬應用中為線性光纖通信提供了特殊的性能。ML1001線性光纖激光器是利用同軸電纜系統傳輸10MHz到18GHz信號的好選擇。它們通過發射原始格式的射頻信號，大大提高了微波通信網絡的可靠性。由于這些優越的特性，我們的激光產品為包括天線遙控、遙測、定時和參考信號分配、測量和延遲線等等廣泛的應用，提供了顯著改善的高信號質量。
● 高動態范圍
● 10MHz到18GHz帶寬
● 低閾值電流
● 高輸出功率
● 帶有SMA連接器的7針蝶形封裝
● 操作溫度：-40~85℃
● 高可靠性
● 遠程天線
● 蜂窩和PCS網絡
● 軍事通信
● 跟蹤、遙測和控制
光電參數(Tc=25°C)
參數 | 符號 | Min. | 典型 | Max. | 單位 | 備注 |
光輸出功率 | P | 6 | 8 | dBm | 1 | |
閾值電流 | Ith | 10 | mA | - | ||
操作電流 | Iop | 55 | 100 | mA | ||
操作電壓 | Vop | 1.5 | 2.5 | V | - | |
峰值波長 | λ | - | 1310 | - | nm | |
斜率效能 | SE | 0.2 | W/A | |||
邊模抑制比 | SMSR | 30 | dB | |||
噪聲 | RIN | -150 | -130 | dB/Hz | ||
帶寬（-3dB,I=60mA） | S21 | 18 | Ghz | |||
回波損耗 | S11 | -10 | -6 | dB | ||
輸入1dB壓縮 | 18 | dBm | ||||
熱敏電阻 | Rth | 10 | Kohm | @25C | ||
TEC電流 | It | 1.2 | A | 2 | ||
TEC電壓 | Vt | 2.5 | V | 2 | ||
電容(PD) | Ct | 20 | pF | |||
監測電流 | Im | 0.05 | 2.0 | mA | ||
暗電流(PD) | Id | 50 | nA |
備注：
1、激光溫度設定25℃，偏置電流在55mA
2、操作溫度-5~75℃
jue對Max. 值參數
參數 | 符號 | Min. | Max. | 單位 |
激光二極管正向電流 | If | 120 | mA | |
激光二極管反向電壓 | V | 1 | V | |
PD反向電壓 | Vr | 2 | mA | |
操作溫度 | To | -40 | +85 | ℃ |
存儲溫度 | Tstg | -40 | +85 | ℃ |
儲存相對濕度 | RHstg | 85 | % |
典型數據

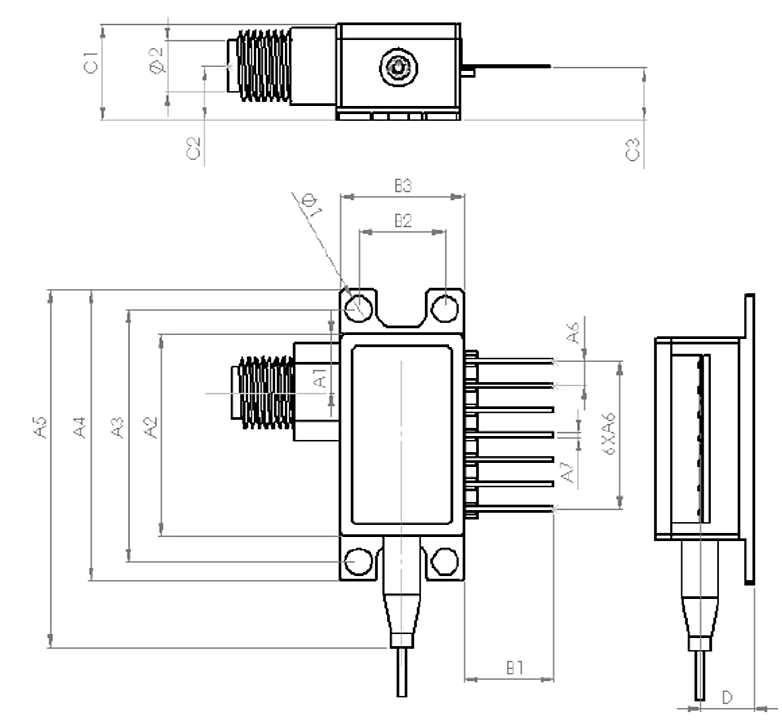

單位
尺寸 | A1 | A2 | A3 | A4 | A5 | A6 | A7 | B1 |
典型 | 6 | 20.83 | 26 | 30 | 48 | 2.54 | 0.5 | 9 |
尺寸 | B2 | B3 | C1 | C2 | C3 | D | Φ1 | Φ2 |
典型 | 8.89 | 12.7 | 10 | 5.6 | 5.46 | 5.46 | 2.7 | 5.4 |

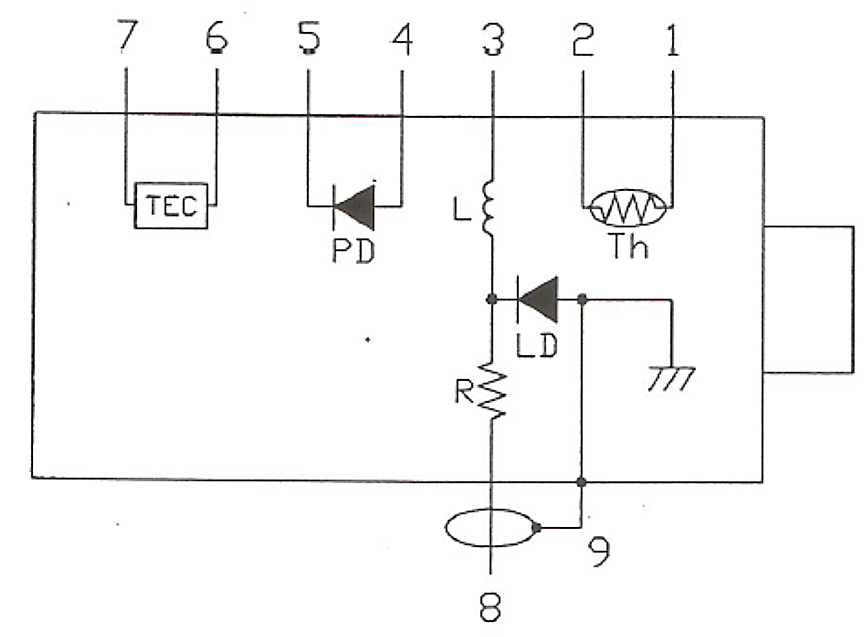

Lead# | Function | Lead# | Function |
1 | Thermistor | 6 | Cooler+ |
2 | Thermistor | 7 | Cooler- |
3 | LD-(Bias) | 8 | LD-(RF) |
4 | PD anode | 9 | LD+/GND |
5 | PD cathode |
