帶尾纖的Fabry-Perot標準具

帶尾纖的Fabry-Perot標準具
筱曉光子 的  Inline Fabry-Perot Air-Gap Etalon標準具基于其專有的自由空間光學技術，可提供優秀的光學性能和出色的環境穩定性。通過制造過程中的現場監控和調整，F(xiàn)SR（自由光譜范圍）可以非常準確地達到所需規格（例如 50 或 100GHz）。此外，峰值波長可以非常精確地與客戶需要的波長對齊。 筱曉光子提供多種 F-P 標準器選擇，涵蓋 C-、L-、C+L 或 O-band 的不同波長范圍，F(xiàn)SR 范圍從 200GHz、100GHz、50GHz、25GHz、12.5GHz 到 6.25GHz。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
帶尾纖的Fabry-Perot標準具 C波段 A型 FSR50GHz   [PDF] 工作波長：C波段；FSR：50GHz；鏡面反射：70%；設計：A型；包裝：緊湊型；連接器類型：LC/UPC；光纖類型：SMF；    價格 : ￥0 庫存/貨期:請咨詢客服
總覽

筱曉光子 的  Inline Fabry-Perot Air-Gap Etalon標準具基于其專有的自由空間光學技術，可提供優秀的光學性能和出色的環境穩定性。通過制造過程中的現場監控和調整，F(xiàn)SR（自由光譜范圍）可以非常準確地達到所需規格（例如 50 或 100GHz）。此外，峰值波長可以非常精確地與客戶需要的波長對齊。 筱曉光子提供多種 F-P 標準器選擇，涵蓋 C-、L-、C+L 或 O-band 的不同波長范圍，F(xiàn)SR 范圍從 200GHz、100GHz、50GHz、25GHz、12.5GHz 到 6.25GHz。


產品特點

低插入損耗

精確的峰值波長（頻率）設置

很高的環境穩定性（+/- 1.5GHz z lifetime ）

緊湊的尺寸

多種波長覆蓋范圍

多種 FSR 選擇：200、100、50、

25、12.5、6.25 或客戶指出

可選配 PM 光纖


產品應用

DWDM 濾波

梳狀光源

通道間噪聲抑制

波長參考

信號整形

光譜光學儀器


通用參數


注意:

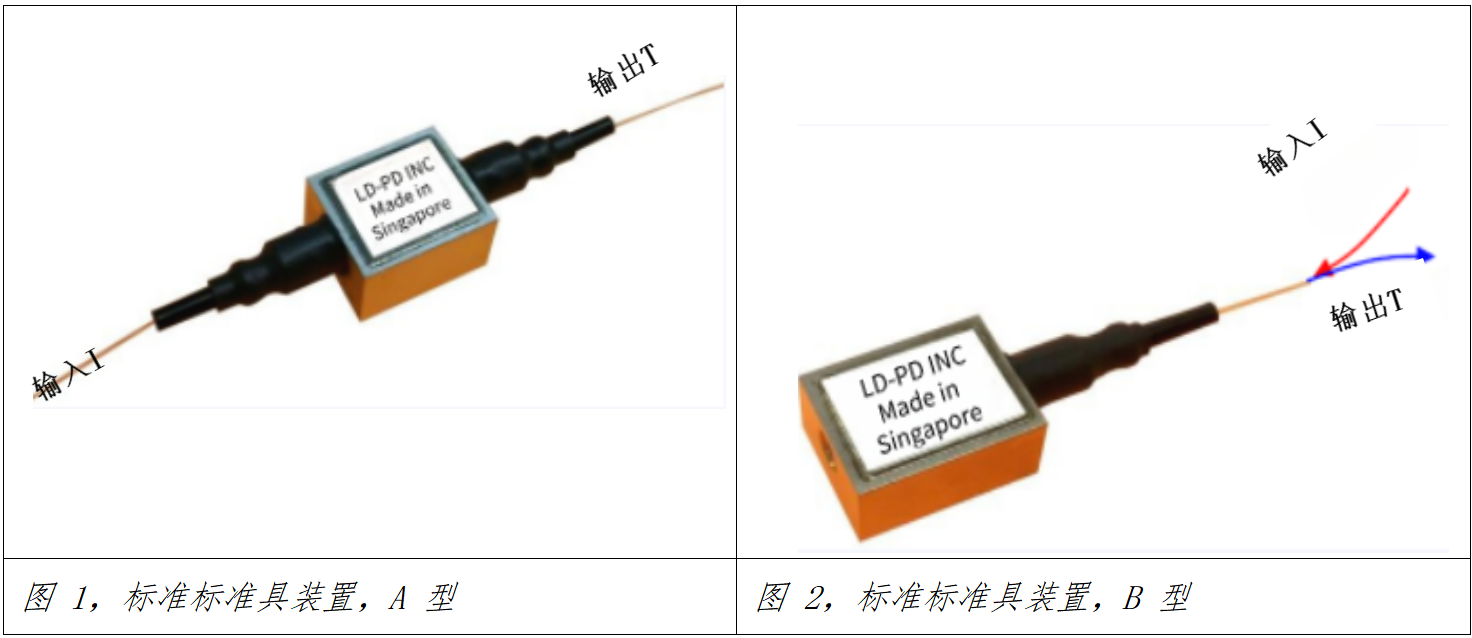

· A 型是自由空間光學標準具的標準設計。

· B 型是一種特殊設計，可提供更高的峰谷對比度（幾乎 2 倍）。B 型的帶寬略窄（約為 A 型的 0.7 倍）。B 型的插入損耗高于 A 型（約為 1.5 -2.0 倍）。



一般規格

參數

符號

單位

FSR (GHz)

自由光譜范圍 (FSR)

FSR

GHz

400

200

100

50

25

12.5

6.5

FSR 公差

△FSR

GHz

±0.3

±0.2

±0.1

±0.05

±0.05

±0.03

±0.02

室溫下中心頻率對準

△?

GHz

±3.0

±2.5

±1.5

±1.0

±0.5

±0.4

±0.3

溫度相關的頻移

TDFS

MHz/ o C

50

40

30

30

30

N/A

N/A




A型插入損耗dB

鏡面反射率

400GHz

200 GHz

100 GHz

50 GHz

25 GHz

12.5GHz

6.25GHz

31%

1.2

1.2

1.2

1.2

1.5

2.0

2.5

45%

1.2

1.2

1.2

1.2

1.5

2.0

2.5

50%

1.2

1.2

1.2

1.2

1.5

2.0

2.5

64%

1.2

1.2

1.2

1.2

1.5

1.5

2.0

70%

1.1

1.1

1.1

1.1

1.5

1.5

2.0

80%

1.1

1.1

1.1

1.1

1.5

1.5

2.0

90%

1.3

1.3

1.3

1.3

1.6

1.8

2.2

94%

1.5

1.5

1.5

1.5

1.8

2.0

2.5

97%

1.5

1.5

1.5

1.5

1.8

2.0

2.5


鏡面反射率

精細度

峰谷對比度 (dB)

31%

2.5

5

45%

3.5

8

50%

4

9

64%

7

12

70%

8.5

14

80%

14

18

90

30

23

94

50

26

97

100

33

B型插入損耗dB

鏡面反射率

400GHz

200 GHz

100 GHz

50 GHz

25 GHz

12.5GHz

6.25GHz

31%

2.0

2.0

2.0

2.0

2.5

3.0

3.5

45%

2.0

2.0

2.0

2.0

2.5

3.0

3.5

50%

2.0

2.0

2.0

2.0

2.5

3.0

3.5

64%

2.0

2.0

2.0

2.0

2.5

3.0

3.5

70%

1.8

1.8

1.8

1.8

2.5

3.0

3.5

80%

1.8

1.8

1.8

1.8

2.5

3.0

3.5

90%

2.2

2.2

2.2

2.2

2.5

3.0

3.5

94%

2.5

2.5

2.5

2.5

3.0

3.5

3.5

97%

2.5

2.5

2.5

2.5

3.0

3.5

3.5


鏡面反射率

 精細度

峰谷對比度 (dB

31%

3.5

10

45%

6

16

50%

7

18

64%

10

24

70%

14

27

80%

22

35

90

46

40

94

79

45

97

74

55

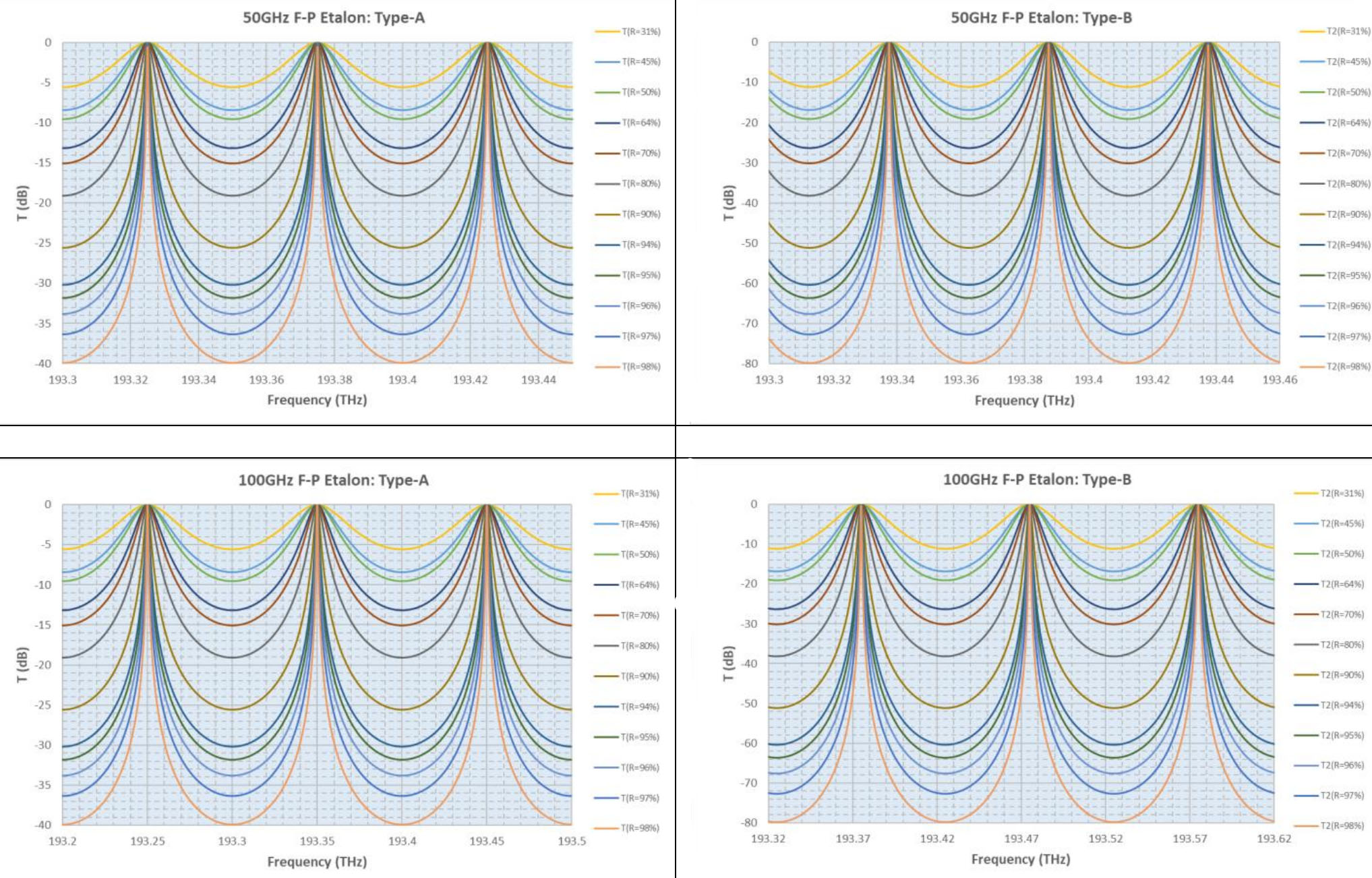

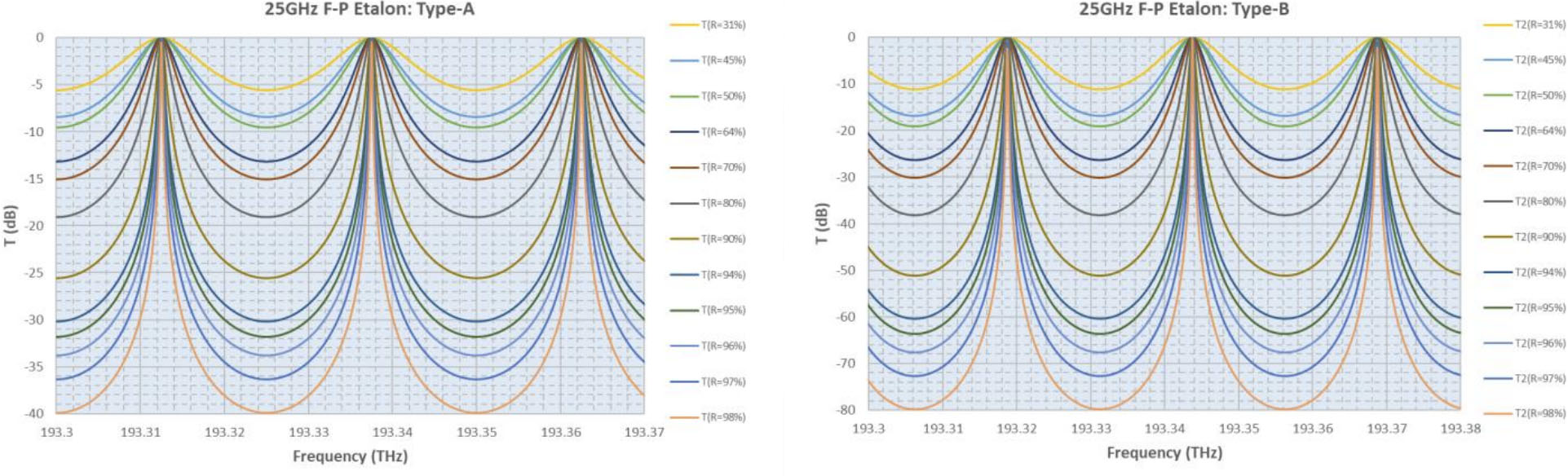

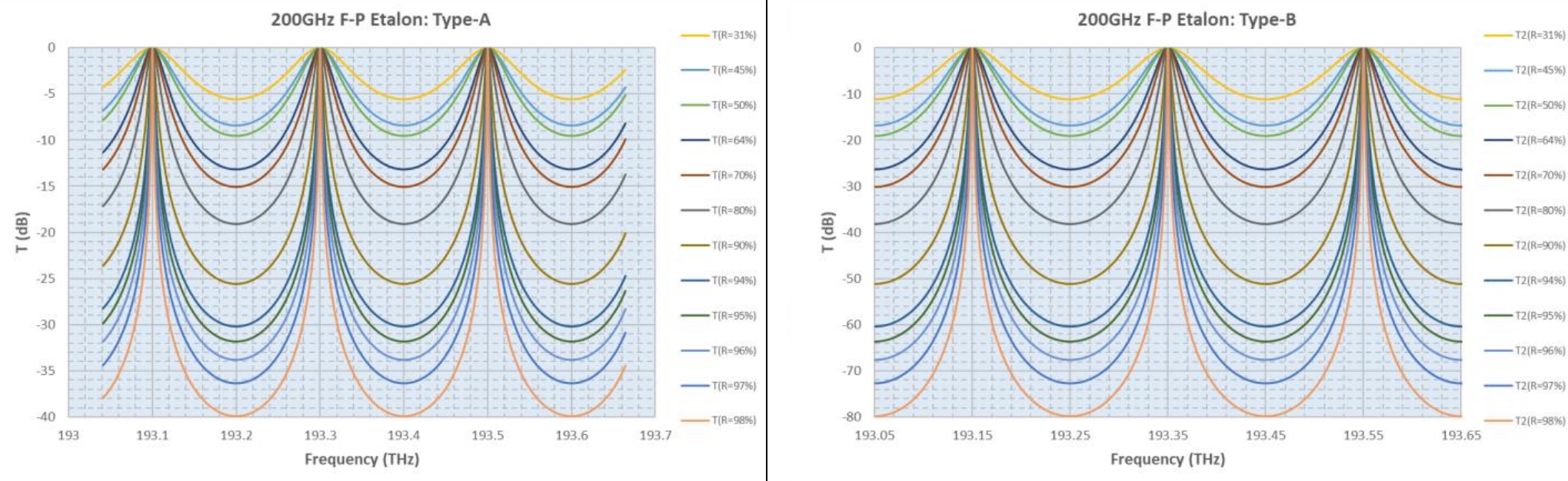

標準具的典型光譜（A 型和 B 型）

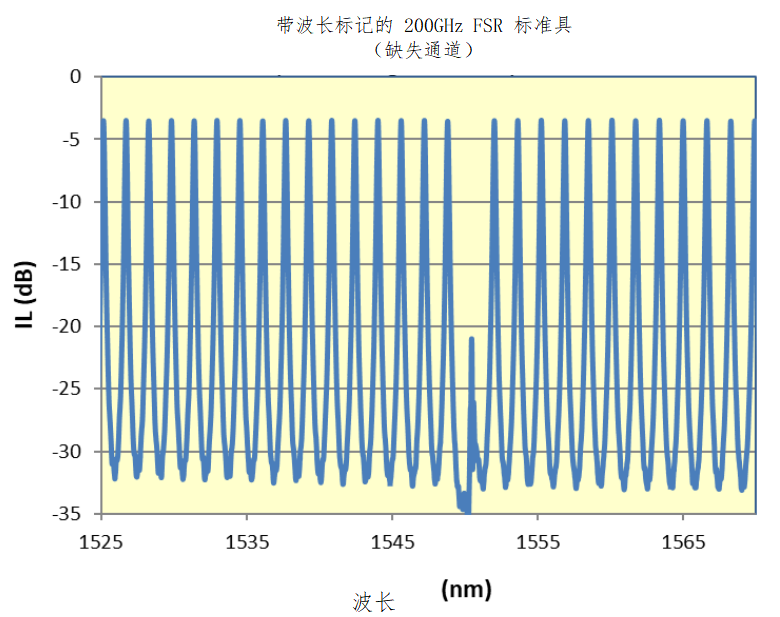

帶有內置波長參考的標準具

筱曉光子專門設計了內置波長參考（缺失通道）的標準具。缺失通道可用作jue對波長參考。


    這在帶有掃頻光源的光纖傳感系統中尤其有用。利用此波長標尺，可以非常精確地測量信號的波長

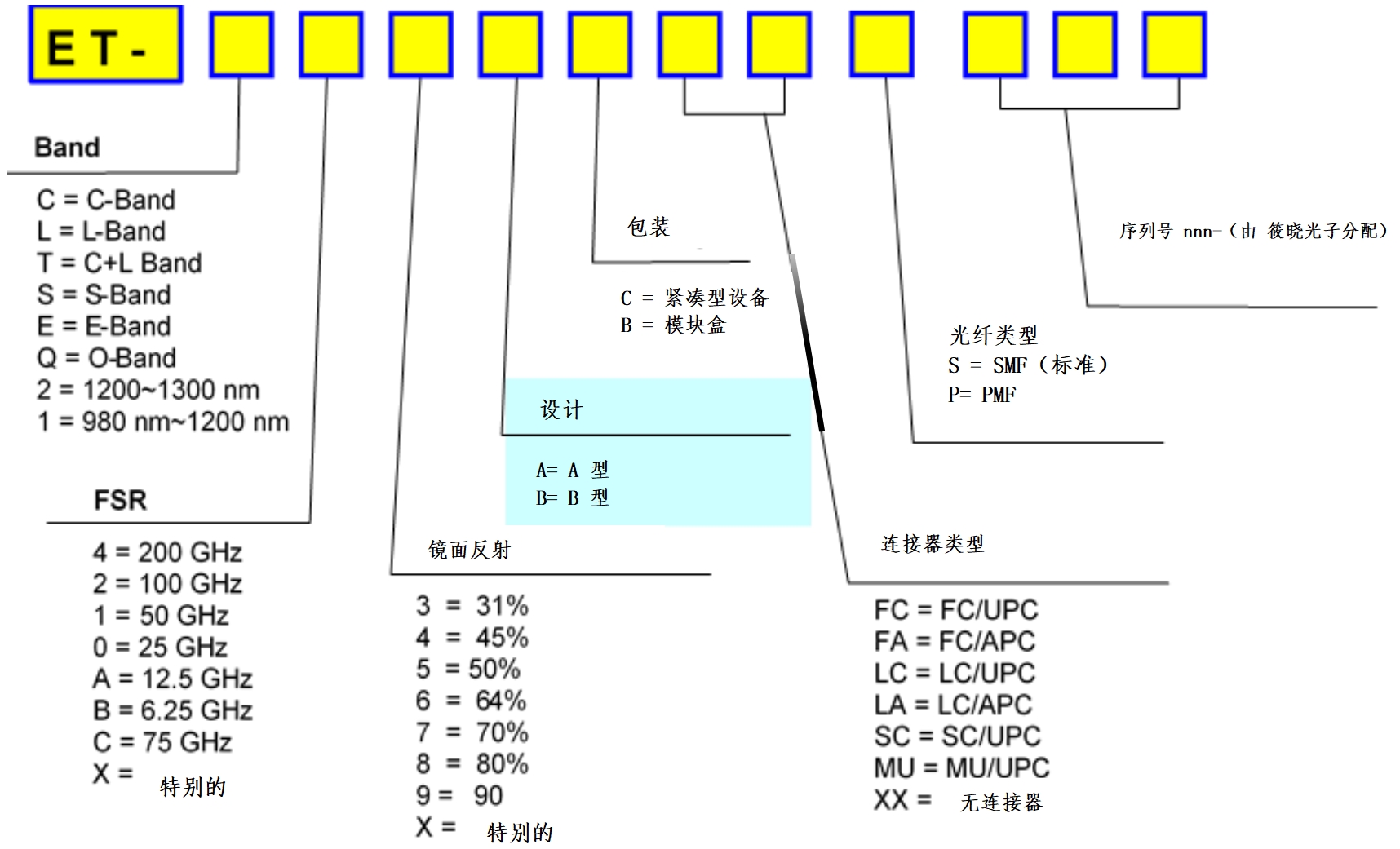

型號定義
