BeamOn U3是一種光束測量系統是一種光束測量系統，用于實時測量單束或多束的位置、功率和輪廓。該系統是用于連續或脈沖激光束實時測量的光束診斷測量系統。它提供了激光光束參數的廣泛的圖形表示和分析能力，如:光束寬度、形狀、位置、功率和強度輪廓。BeamOn是一個USB3.0設備級的軟件驅動設備，駐留在用戶提供的主機中。它是一個用戶友好的系統，提供圖形和數字信息，以直觀地解釋數據。BeamOn U3視頻設備和軟件可以集成到各種兼容的PC電腦平臺或筆記本電腦上，在Windows操作系統下運行，滿足實驗室或工廠的各種自動激光分析需求。
通用性強，可以測光斑輪廓、功率、位置
高分辨率(2.35M像素)12位動態范圍
配有內置電動濾輪和全套附件的完整測試儀
用于多光束分析的多個活動區域
激光束優化
質量控制
高斯擬合分析
光束位置對準
使用方便，自帶軟件，基于USB3.0
● 激光光斑分析：光束的中心，橢圓度，光束寬度，形狀，位置，功率和強度分布
● 光束對準
● 在線監測
● 高斯擬合分析
● 光束位置測量
● 激光光束優化和質量控制
激光類型 | 連續或脈沖 |
束寬分辨率 | ≤1μm |
像素 (H x V ) | 1920 x 1200 |
光斑尺寸 | ?75μm - ?6 mm |
工作波段 | 350–1600 nm |
光敏面尺寸 | 11.34 x 7.13(mm)，傳感器可分為多個活動區域，并行工作多達400個扇區(新) |
增益控制 | 1 -24 dB |
動態范圍 | 60 dB, 12 bit |
快門速度 | 39μs-20s |
幀速 | 快變模式（新）：40/s–550/s |
像素大小 | 5.86 μm x 5.86 μm |
像素位深 | 12 bits |
同步性 | 軟件；硬件（外部觸發信號） |
曝光控制 | 通過GUI編程 |
配件 | ① 近紅外衰減器；② SAM3-C；③ RDC；④ C-Mount衰減器 |
供電要求 | ~2 W（通過USB3.0接口） |
尺寸(L x W x H) | 64 x 46 x 73.5mm |
重量（標準值） | 300 g |
硬件要求 | CPU i3 1.6 GHz, 4 GB RAM |
界面 | USB 3.0, windows 7/8/10 (32或64 位) |
機械接口 | 后安裝：2個同心相對8-32 UNC 6mm深的探測器光學配件和衰減器：C-mount |
內置自動衰減輪 | 衰減器器：ND8、ND200、ND1000，一個空置 |
不同波長工作下的飽和度與靈敏度：
波長 | 633 nm | 980 nm | 1310 nm | 1550 nm |
飽和度 | 20 μW/mm2 | 100 μW/mm2 | 0.2 W/mm2 | 2 W/mm2 |
靈敏度 | ≤1 nW/mm2 | ≤1 nW/mm2 | 200 μW/mm2 | 2 mW/mm2 |

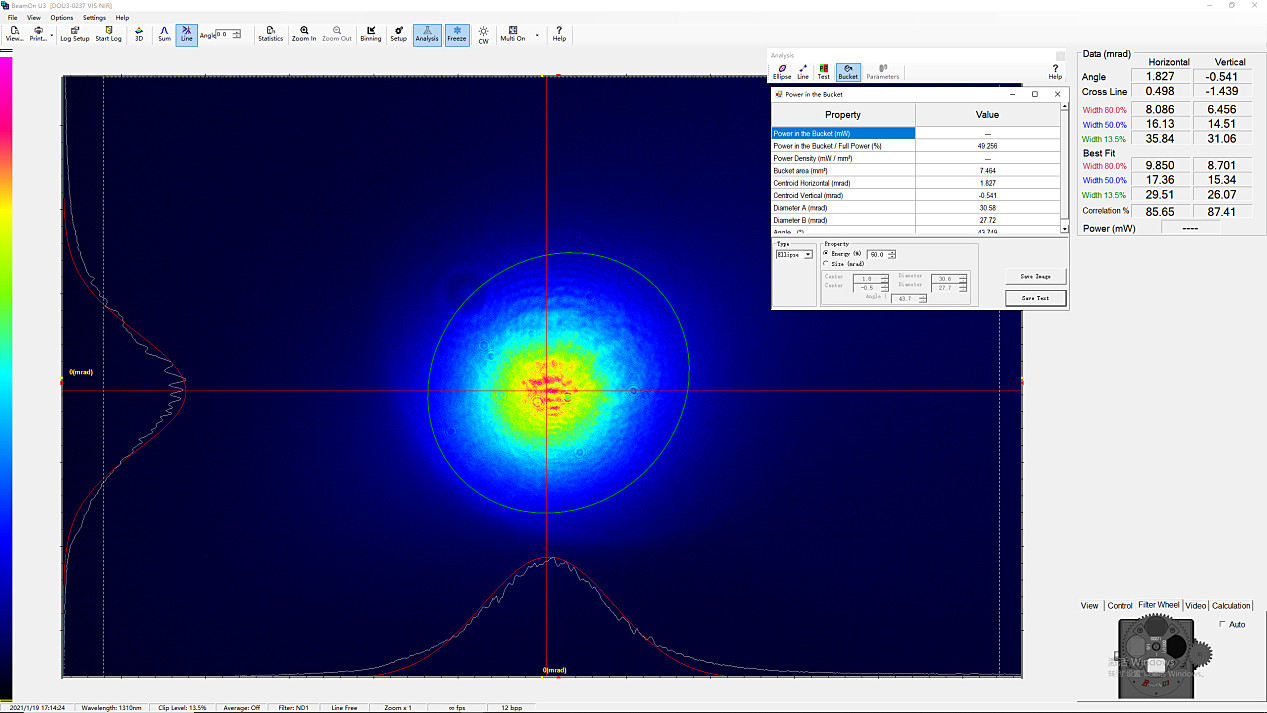

筱曉光子1310nm SLD光斑實測圖：
軟件界面

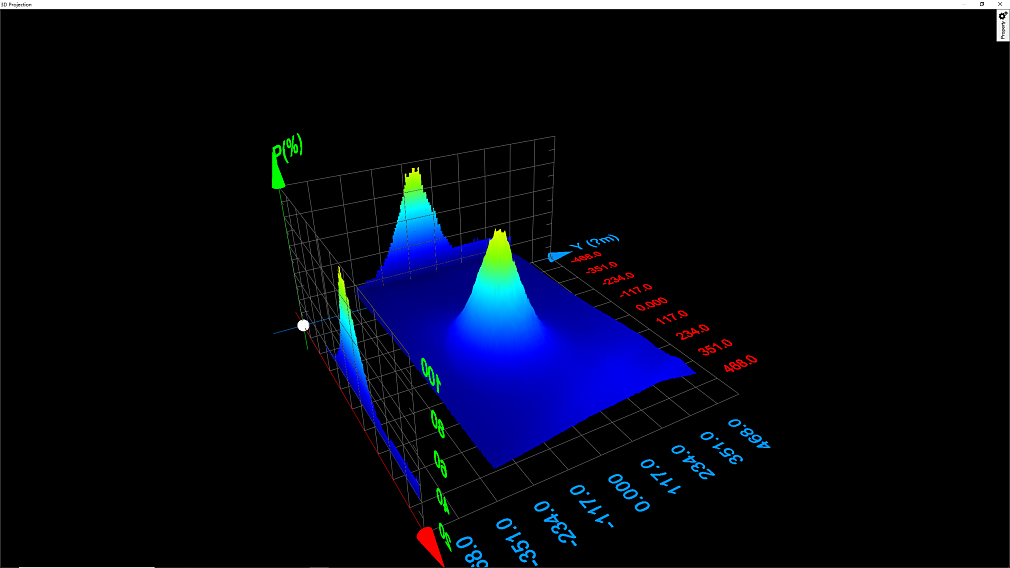

3D視圖顯示

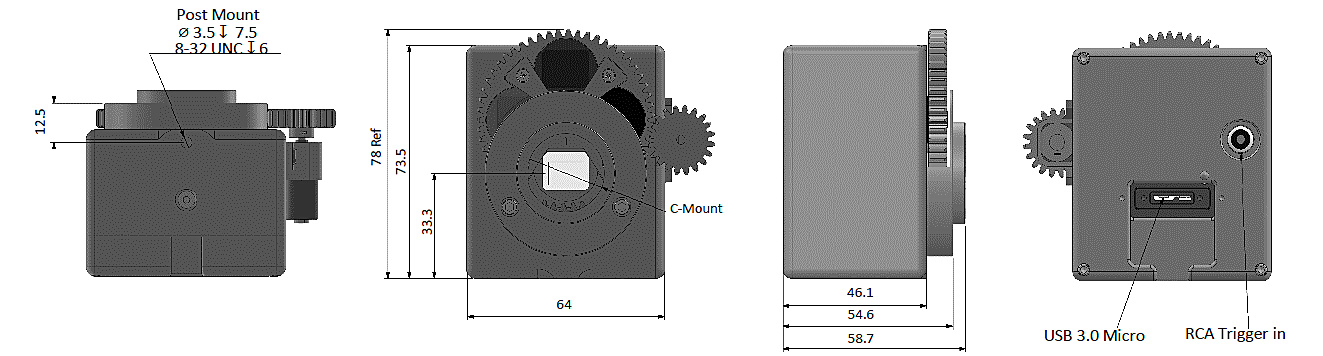

單位
Model BeamOn U3- VIS NIR：350 - 1600nm的相機，內置電動濾光輪，USB3.0數據線，應用軟件（CD/U盤），安裝桿，35mm遮光罩，手提箱
SAM3-C：高功率激光衰減配件(最高20w)
IR-Edge Filter：C-mount近紅外濾波器
RDC：光束減小配件(比例2x1)
