產品描述

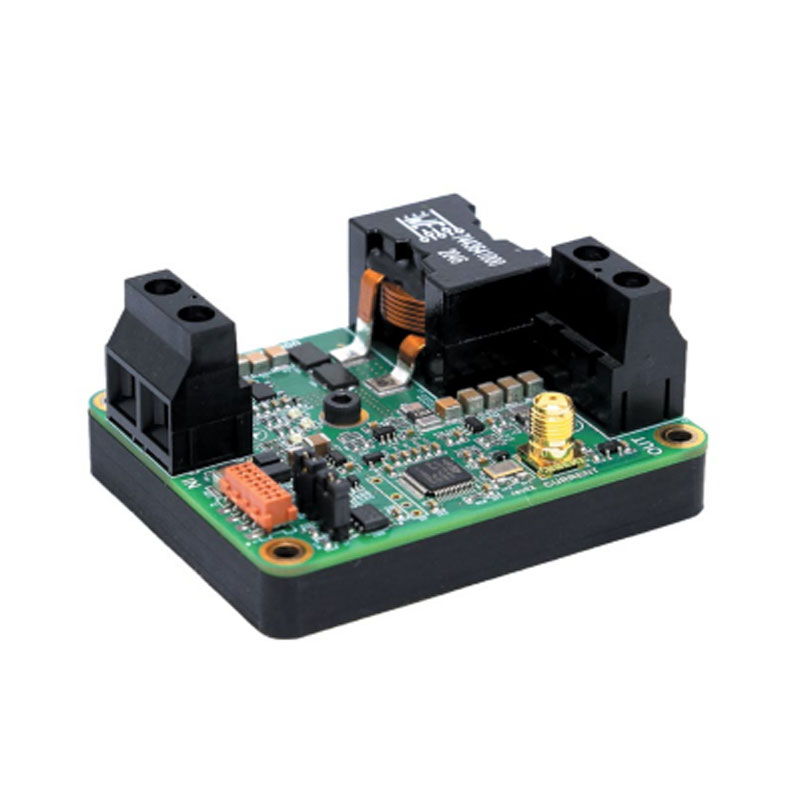

HPLD-1000 是一款緊湊型非隔離 DC/DC 開關電源，具有恒定電流輸出。驅動器產生高穩定性、低紋波電流，用于為激光二極管模塊供電。輸出電流值可在 0 至 25 A 之間變化。驅動器可由 CAN 接口或外部調制信號控制。驅動器有三種模式可用于各種應用。
? 模式 1 - CW - 是連續電流模式，其參數由 PC 控制軟件設置。
? 模式 2 - 觸發器 - 允許通過 PC 控制軟件設置電流值并通過外部 TTL 信號觸發輸出電流。
? 模式 3 - 模擬 - 允許通過外部調制信號調制電流并通過外部 TTL 觸發器打開/關閉驅動器。
保護功能包括過流保護、反向電流保護、撬棍鉗位保護和過溫關斷。
產品特點
? 寬輸入電壓范圍，最高可達 48 VDC
? 過流保護
? 輸出電流最高可達 25 A
? 反向電流保護
? 順從電壓最高可達 40 V
? 短路保護
效率最高可達 97 %
? 外部聯鎖功能
? 低電流紋波
? CAN 接口
? 觸發頻率最高可達 3 kHz
? 集成散熱器
? 模擬調制最高可達 30 kHz
? 緊湊尺寸 70 mm ×56 mm ×34 mm
電源
驅動器需要直流電源。電源的輸出特性必須涵蓋驅動器輸出功率和激光二極管電壓。電源輸出電壓必須至少比激光二極管壓降高 15%。我們建議使用低壓電源（例如 12 VDC）為壓降為 2÷10V 的低功率激光二極管供電。
冷卻
HPLD-1000 PCB 配有散熱器，便于進行熱管理。驅動器產生高達 42 W 的功耗。因此，驅動器散熱器必須安裝在導熱表面上，以確保正常運行并防止過熱關機。如果傳導冷卻不夠，可以通過添加風扇來改善冷卻效果。
軟件
我們提供自己的 PC 控制軟件來控制驅動器。
操作模式
驅動器有三種操作模式，允許將其用作獨立驅動器為單個激光器供電，或?qū)⑵溆糜谕ㄟ^外部控制為激光器供電的系統中。保持驅動器和激光二極管之間的連接盡可能短，不超過 200 毫米，尤其是對于模式 2、3。
序號 | 模式 | 描述 |
1 |
CW | 驅動器由 PC 控制軟件控制。恒定電流值由控制軟件設置。“ON/OFF”按鈕啟動/停止驅動器，具有軟啟動功能，允許電流在 10 mS 內上升和下降，以安全地打開/關閉激光器。詳情見圖 1 |
2 |
Trigger | 電流值由 PC 控制軟件設置。外部觸發器以 50 μs 的上升/下降時間啟動和停止驅動器。外部觸發器的頻率可以從單脈沖到 3 kHz。該模式的特點是脈沖之間的偏置電流為 40 mA。請參見圖 2 中的觸發器到電流脈沖延遲詳細信息。 |
3 |
Analog | 電流由外部模擬（例如正弦）信號調制。電流波形復制高達 10 kHz 的全振幅外部正弦信號。對于 10 kHz 至 30 kHz 的頻率，電流調制振幅最多降低 30%。不建議使用上升/下降時間少于 10 μs 的信號。電流振幅設置的精度不超過 20%。使用電流感應監視器讀取激光電流的實際振幅、頻率和形式。驅動器的開啟/關閉由 PC 控制軟件完成。 |
*保持驅動器和激光二極管之間的連接盡可能短，不超過 200 毫米，尤其是對于模式 2、3。
技術參數
參數 | Min. | Typ. | Max. | Units |
輸入 | ||||
電壓 | 12 | - | 48 | VDC |
電流 | - | - | 22 | A |
輸出 | ||||
功率 | - | - | 1000 | W |
合規電壓 1 | 2 | - | 40 | V |
電流范圍 | 0.0 | - | 25.0 | A |
電流紋波幅度 | - | 40 | 60 | mA |
電流紋波頻率 | - | 425 | - | kHz |
電流設定精度 | - | - | 1.5 | % |
過流值 2 | 5 | 26 | 30 | A |
軟啟動上升時間 3 | - | - | 11 | ms |
軟停止下降時間 3 | - | - | 16 | ms |
上升/下降時間 4 | - | 50 | 70 | μs |
電流感應監視器 | - | 50 | - | mV/A |
調制 | ||||
觸發輸入電壓 | 3.3 | - | 5 | V |
觸發輸入阻抗 | - | 500 | - | ? |
觸發脈沖頻率 | - | - | 3 | kHz |
觸發脈沖寬度 | 150 | - | - | μs |
觸發至電流延遲 | - | - | 20 | μs |
模擬輸入電壓 | 0 | - | 10 | V |
模擬輸入阻抗 | - | 4 | - | k? |
電流設定點 | - | 2.5 | - | A/V |
模擬輸入頻率 5 | - | - | 30 | kHz |
功率耗散 | ||||
效率 6 | - | - | 97 | % |
Max. 功率損耗 | - | - | 42 | W |
溫度 | ||||
工作 | +10 | - | +40 | ?C |
存儲 | -20 | - | +70 | ?C |
濕度，非冷凝 | - | - | 95 | % |
連接 | ||||
電源 | 2 針接線端子 (393900102 Molex) | |||
CAN 接口 / 聯鎖 / 觸發 / 調制 | 8 針帶狀電纜連接器 (7-188275-8 TE Connectivity) | |||
電流監視器 | SMA (5-1814832-2 Molex) | |||
機械 | ||||
尺寸 | 70 × 56 × 34 mm | |||
重量，不超過 | 200 g | |||
1. 輸出電壓不能超過 0.85*Vin
2. 默認值為 26 A?？删幊谭秶鸀?5 A 至 30 A。過流會導致驅動器立即停止并帶有短路保護
3. 適用于模式 1
4. 適用于模式 2、3。取決于驅動器到激光器的電線長度
5. 詳情見圖 5
6. 取決于輸入電壓、輸出電壓、輸出電流。詳情見圖 6

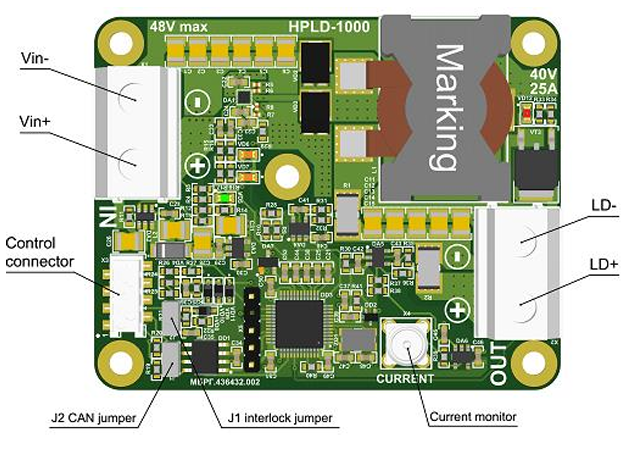

終端描述
引腳 | 功能 | ||
Vin + | 連接到電源的正極和負極。注意極性。使用 AWG#13 或 2.5 mm2 規格的電線，長度不超過 1 米。 | ||
Vin - | |||
LD + | 連接到激光二極管陽極 (+) 和陰極 (-)。注意極性。使用 AWG#13 或 2.5 mm2 尺寸的電線，長度不超過 2 m（模式 1），不超過 200 mm（模式 2、3）。 | ||
LD - | |||
控制連接器 | 1 | CANH | 連接到CAN 接口。注意極性。使用板載跳線 J1 將一個驅動器連接到 CAN 設備。如果將多個驅動器連接到 CAN 設備，請刪除除最后一個驅動器之外的所有板載跳線 J1。 |
2 | CANL | ||
3 | Interlock + | 連接至外部聯鎖電路。開路：鎖定，低：操作。內部通過 1 kΩ 電阻上拉至 3.3 V。使用開路集電極或干觸點。注意極性。使用板載跳線 J2 模擬聯鎖功能。刪除板載跳線 J2 以激活聯鎖功能。 | |
4 | Interlock - | ||
5 | Trigger + | 連接外部脈沖信號發生器用于模式2、3。注意極性。 | |
6 | Trigger - | ||
7 | Modulation + | 連接到外部模擬電壓或外部正弦信號發生器用于模式 3。注意極性。 | |
8 | Modulation - | ||
Current monitor | 連接到50Ω示波器輸入進行電流監測。50mV 對應 1A。使用SMA 連接器。 | ||

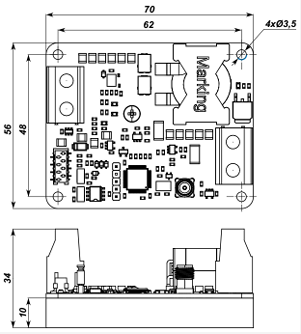

外形尺寸
