PLD-PS 短脈沖激光二極管驅動器 (輸出2A 3V 用于脈寬50ps 重復率1kHz~30MHz)

PLD-PS 短脈沖激光二極管驅動器 (輸出2A 3V 用于脈寬50ps 重復率1kHz~30MHz)
PLD-PS是一種緊湊的短脈沖種子激光二極管驅動器(PLD-PS SHORT PULSE LASER DIODE DRIVER),用于為大約50ps的脈沖寬度的10/14引腳蝶形激光二極管模塊供電。脈沖重復頻率可以在1kHz到30MHz之間變化。驅動器電路需要一個單獨的5 VDC電源。所有其他需要的電壓都是通過高頻開關電源在板上產生的。驅動器提供雙向比例積分微分(PID)熱電冷卻器控制器(TEC),電流為1.5A,電壓為4V。PLD-PS的主要參數(功率、重復頻率、溫度設定點)由計算機接口控制。PLD-PS有一個外部TTL兼容輸入,用于從單次觸發到30MHz的重復率控制。PLD-PS具有用于與每個電流脈沖同步的外部輸出。驅動器具有用于將蝶形激光二極管直接焊接到驅動器板的焊盤和用于穩定散熱的大型散熱器。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
A80171064  PLD-PS 短脈沖激光二極管驅動器 (輸出2A 3V 用于脈寬50ps 重復率1kHz~30MHz)   [PDF] 輸入電壓:5VDC;輸入電流:≤0.6A;輸出電流:≤2000mA;恒流輸出電壓:3V;脈沖寬度:50ps;重復頻率:1kHz~30MHz;上升時間:40-60ps;下降時間:40-100ps;    價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

PLD-PS是一種緊湊的短脈沖種子激光二極管驅動器(PLD-PS SHORT PULSE LASER DIODE DRIVER),用于為大約50ps的脈沖寬度的10/14引腳蝶形激光二極管模塊供電。脈沖重復頻率可以在1kHz到30MHz之間變化。

驅動器電路需要一個單獨的5 VDC電源。

所有其他需要的電壓都是通過高頻開關電源在板上產生的。驅動器提供雙向比例積分微分(PID)熱電冷卻器控制器(TEC),電流為1.5A,電壓為4V。

PLD-PS的主要參數(功率、重復頻率、溫度設定點)由計算機接口控制。

PLD-PS有一個外部TTL兼容輸入,用于從單次觸發到30MHz的重復率控制。

PLD-PS具有用于與每個電流脈沖同步的外部輸出。

驅動器具有用于將蝶形激光二極管直接焊接到驅動器板的焊盤和用于穩定散熱的大型散熱器。


產品特點

專為10/14引腳蝶形激光二極管設計

輸出電流高達2000mA

順從電壓高達3 V

超短50 ps脈沖寬度

重復頻率高達30 MHz

外部觸發器選項 USB、RS-232、CAN、UART接口

LabView和Python庫

車載TEC控制器

5Vdc輸入功率

集成散熱器

緊湊型尺寸85×60×21 mm


通用參數


參數

Min. 值

典型值

Max. 值

單位

輸入

電壓

4.8

5.0

5.2

VDC

電流

-

-

0.6

A

外部觸發器(50 Ω 阻抗)

3.3

-

5

VDC

輸出

電流

-

-

2000

mA

順從電壓

Compliance Voltage

1

-

3

V

脈寬*

40

50

150

ps

重復率*

0.001

-

30

MHz

上升時間*

40

50

60

ps

下降時間*

40

50

100

ps

TEC電流

-1.5

-

+1.5

A

TEC電壓

1


4

V

TEC溫度設置

15

25

50

?C

溫度

工作溫度

+10

-

+50

?C

儲存溫度

-20

-

+70

?C

濕度,非冷凝

-

-

95

%

連接

電源和接口連接器

接線板(1-282834-0 TE連接)

USB

迷你USB,B型(1734035-1 TE連接)

機械

尺寸

85 × 60 × 21 mm

重量(不超過)

160 g

*輸出性能取決于激光二極管的特性。不能保證所有激光類型的性能。請參閱光學輸出波形。

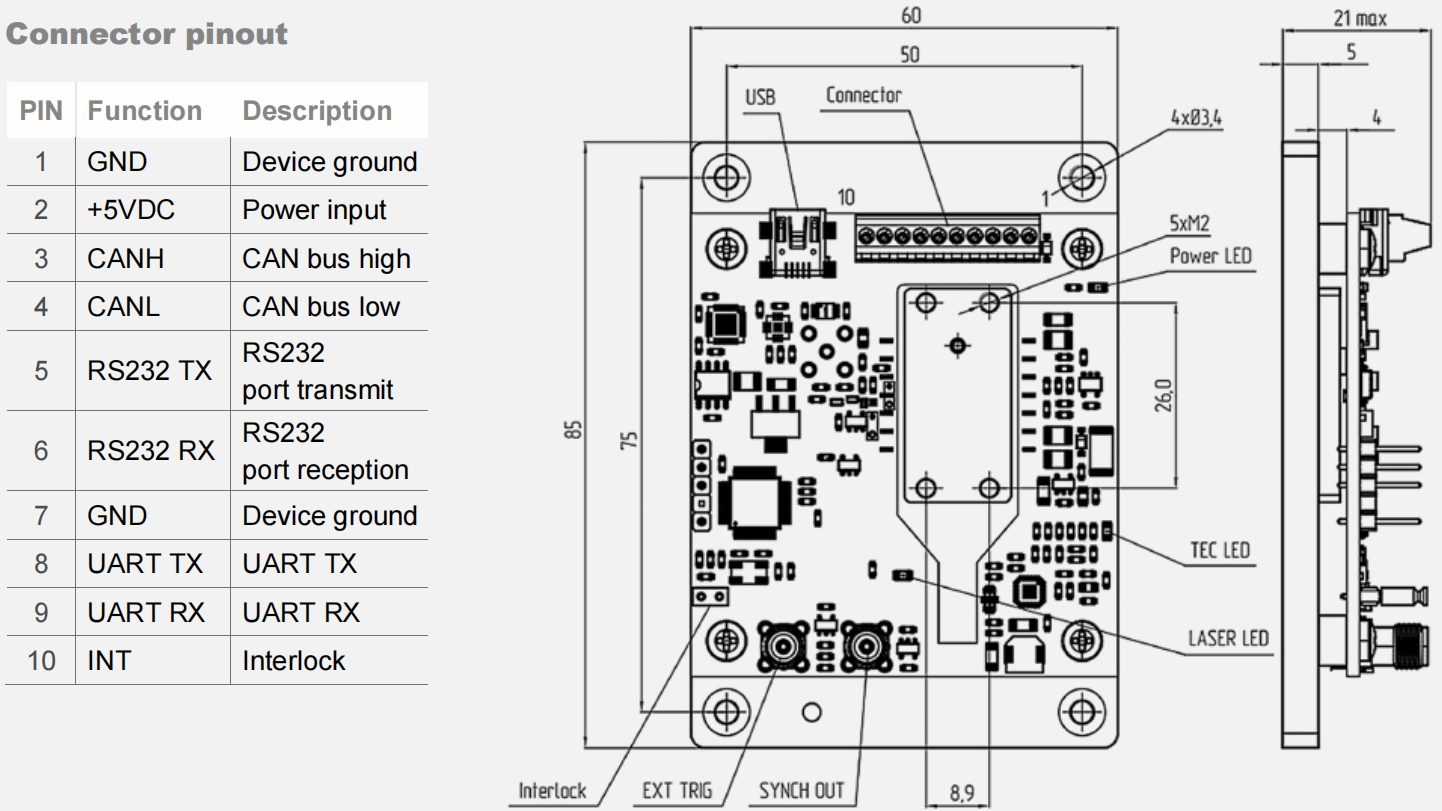

尺寸和連接

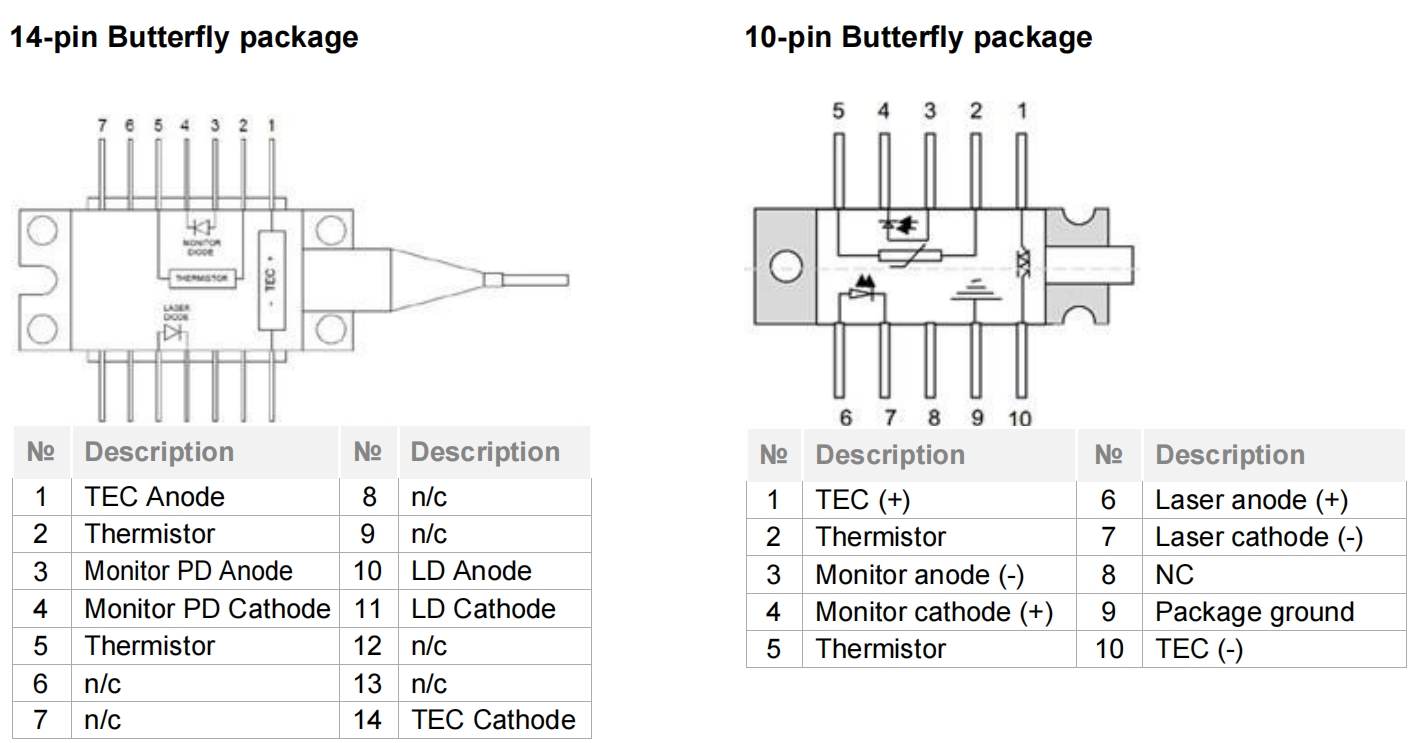

兼容激光引腳 14或10針蝶形組件

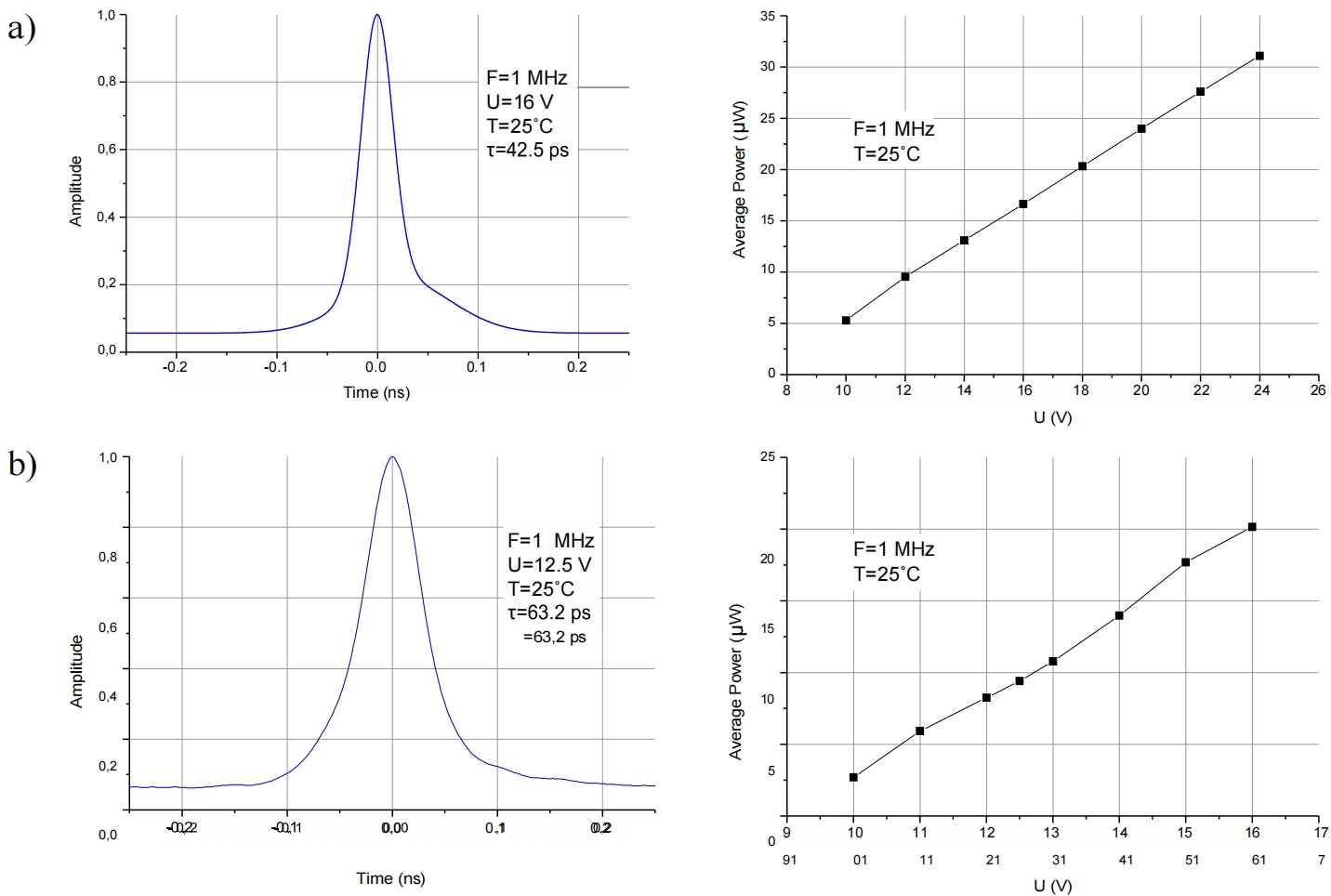

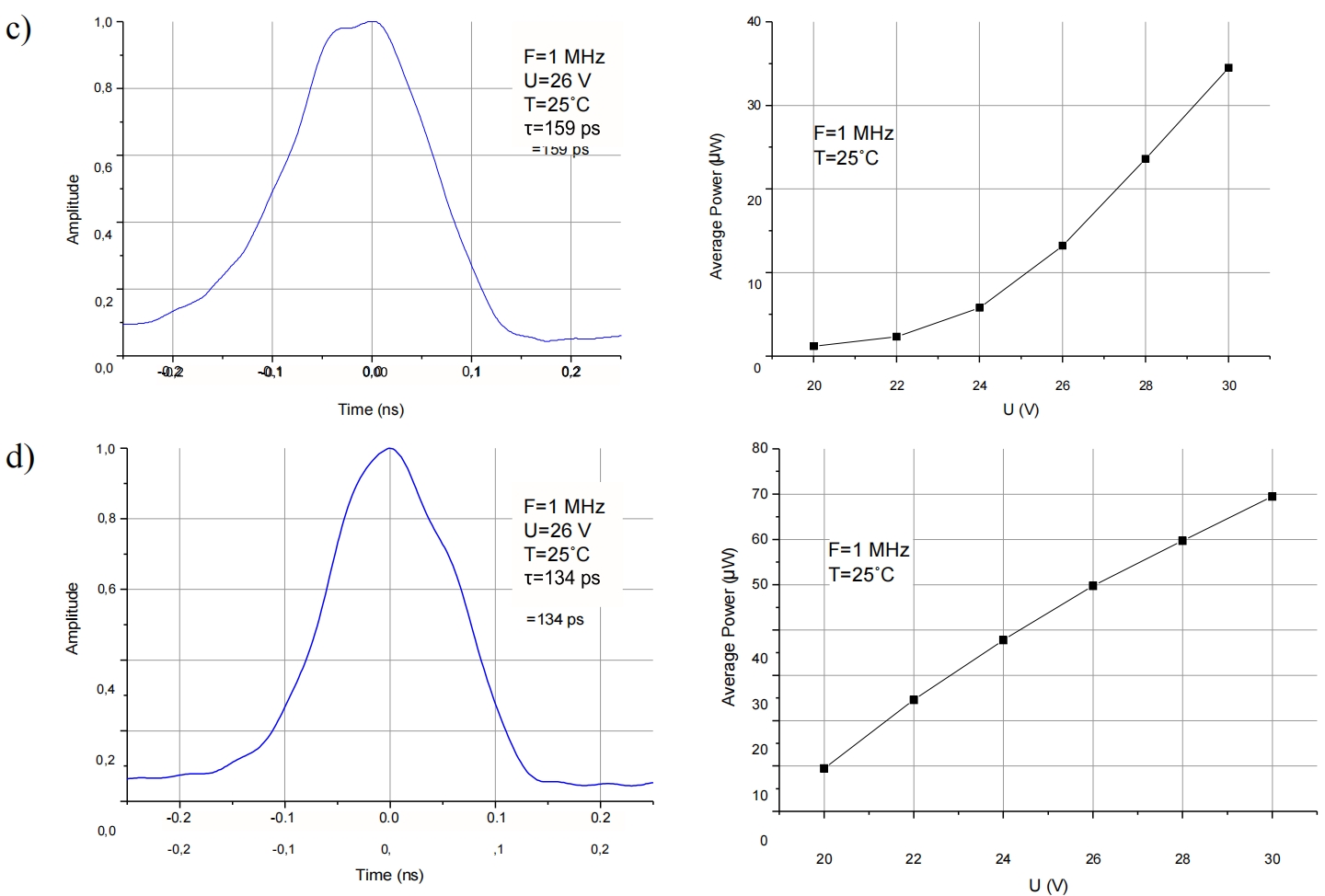

典型性能特性

不同類型激光二極管的典型脈沖形式和平均功率對工作電壓的依賴性

a) DFB 1064 nm,b)FBG 1550 nm,c)FBG 1064 nm、d)FP 1030 nm
