Luna OBR 4200是業界一款具有反向散射靈敏度( backscatter-level sensitivity)的便攜式超高分辨率反射計，旨在測試短網絡。在一個小型、堅固、易于運輸?shù)钠脚_(tái)中，OBR 4200能夠“查看”500米外光纖組件或網絡中的任何事件，無死區，分辨率為毫米。OBR 4200在便攜式平臺中具有業界優秀的靈敏度和分辨率，是光纖網絡制造、現場檢查和故障排除的最終工具。Luna OBR 4200為光纖模塊和短期網絡的制造商和安裝商提供了所未有的現場便攜式診斷功能。
＜3毫米空間分辨率
500米測試長度內無死區
-120dB的靈敏度
0.1dB的插損分辨率
OBR4200為光纖模塊及短程網絡的制造商和安裝者提供了前未有的現場診能力。
光纖或無源器件的故障定位及檢驗
光纖網絡故障的現場診斷及排查
光纖組件、連接器和短程網絡的品質檢驗
方便地定位及診斷光纖的彎曲、熔接、連接頭及斷裂等各類故障
定位各點的插損，可節省大量故障排查時間
光纖組件的多點位回?fù)p檢驗或光纖帶纜的同步檢驗
可用戶自定義的用于光纖組件合格檢驗的圖形界面軟件開發工具（GUI SDK）
光纖組件的自動檢驗
器件或模塊內溫度及應力的監測
型號對比
| 參數 | OBR 5T-50 | OBR 4200 | OBR 4600系列 |
| 波長范圍 | 1546.69nm | 1542±2nm | (OBR 4613) 1270-1340nm (OBR 4600) 1525-1610nm |
| 靈敏度 dB | -125 | -125 | -130 |
| 空間分辨率 mm | 0.02 | 1.5 | 0.01 |
| 插損動態范圍 dB | 10 | 16 | 18 |
| 回?fù)p動態范圍 dB | 65 | 50 | 70 |
| 相位測量功能 | 無 | 無 | 有 |
| 傳感功能 | 無 | 無 | 有 |
| Max. 測量長度 m | 8.5(可延長到16) | 500 | 2000 |
| 測試時長 s | 0.084(8.5m) | 3.8(10m) | 6(30m) |
OBR 4200參數表
| 參數 | 規格指標 | 單位 | |
| Max. 測量長度: | 0~500 | meters | |
| 空間分辨率: | 低分辨率 | 高分辨率 | |
| 事件分辨率(Event resolution)1 | ＜50 | ＜3 | Mm |
| 采樣分辨率2 | 5 | 0.3 | mm |
| 中心波長3: | 1542±2 | nm | |
| 回?fù)p: | |||
| 動態范圍4 | 50 | dB | |
| 總范圍 | -10~-120 | dB | |
| 靈敏度 | -120 | dB | |
| 分辨率5 | ± 0.2 | dB | |
| 回?fù)p精度5 | ± 0.4 | dB | |
| 插損: | |||
| 動態范圍6 | 16 | dB | |
| 分辨率5 | ± 0.1 | dB | |
| 插損精度5 | ± 0.2 | dB | |
| 掃描速度: | 低分辨率 | 高分辨率 | |
| 每次掃描前有2.6秒間隔時間 | 0.01 | 0.12 | s/m |
| 光學輸出: | |||
| 接口類型 | FC/APC | ||
| 輸出功率 | 10 | W | |
| 輸出條件 | 標準單模光纖，可通過模式調節器來獲得多模輸出 | ||
| 環境: | |||
| 工作溫度 | 0~40 | ℃ | |
| 儲存溫度 | -20~60 | ℃ | |
| 電源7 | |||
| 電池續航時間 | 5 | hr | |
| 電池充電時間 | 5 | hr | |
| 規格重量 | |||
| 規格 | 8.5(L) x 10.7(W) x 3.85(H) | in | |
| 重量 | 9.8 | lbs | |
所有參數適用于單模光纖。多模光纖的測量需要通過模式調節器來獲得。
松下的加固型計算機Toughbook-19的規格可以通過以下鏈接獲得：http://www.panasonic.com/business/toughbook/toughbook-products.asp#/19
1. 50米長的SMF-28e光纖中14.5dB的FWHM峰寬，峰寬隨著距離和模態分散的增加而增加。
2. 軸向上兩個采樣點之間的距離。
3. 掃描了以此為中心的3納米寬的波長范圍。
4. 比最強反射大-30dB和背景噪聲之間的范圍。
5. 2米整合寬度下的測量。
6. 在散射達到背景噪聲前的可允許的雙程損耗和插損的測量將不再可能。
7. 便攜計算機的電池續航能力及充電時間，請參看便攜計算機的數據手冊。
損耗測試

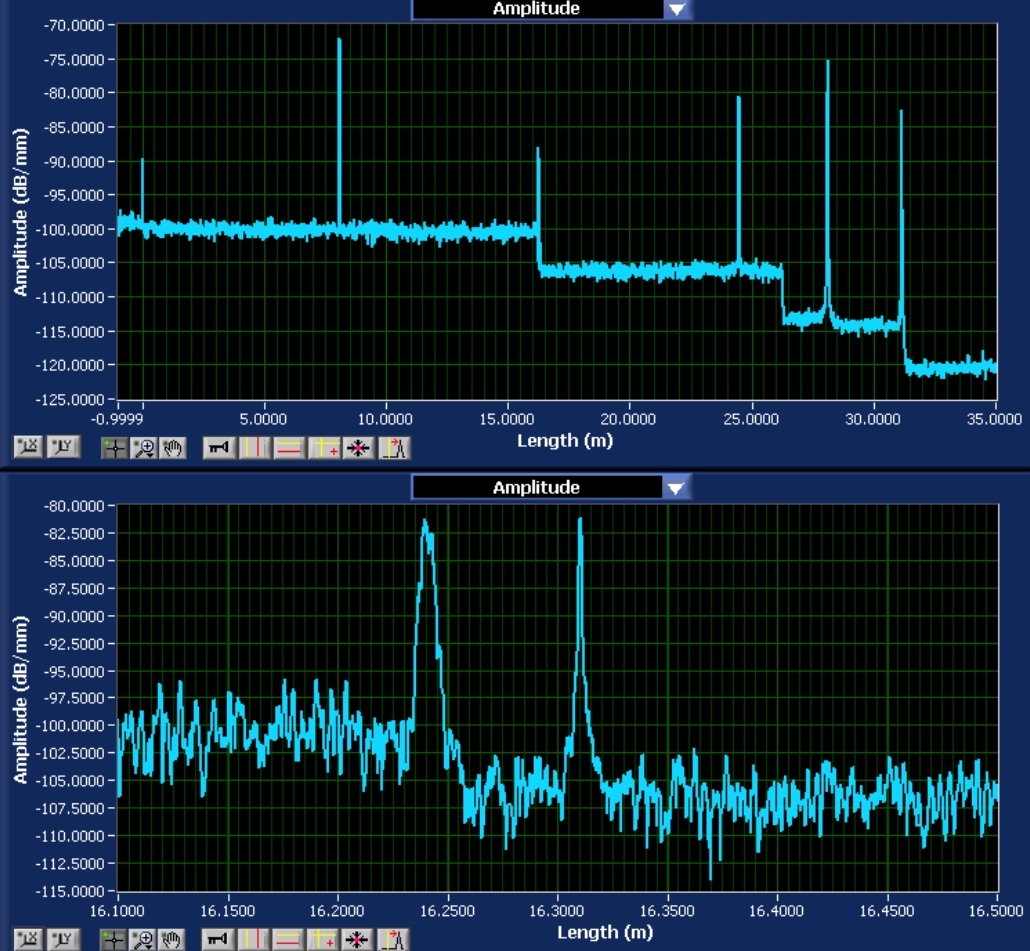

上圖：具有彎曲損耗和拼接損耗的光纖線束的OBR 4200測量
下圖：連接前7厘米處易于區分的彎曲損耗
