筱曉光子的這款I(lǐng)nGaAs/GaAsSbii型超級晶格(T2SL)探測器相機能夠?qū)崿F(xiàn)高分辨率1280x1024,并且以每秒90fps的幀頻SWIR成像。該相機的小型12um探測器陣列間距結合其T2SL材料的擴展波長響應,使從可見波長到2050nm的寬波段范圍成像令人印象深刻。
集成在相機中的先進焦平面陣列(PIRT1280A2-12-T2SL-2.0)生成14位像素?cái)?shù)據.這結合了T2SL探測器材料的擴展波長響應和3級TEC,使成像從0.4到2.05um都具體高靈敏度。該相機實現了一個中等的攝像頭鏈接?接口,以相機的最大90幀/秒和全1280x1024分辨率可靠地傳輸完整的14位像素?cái)?shù)據。提供應用軟件,從相機與選擇的幀捕獲器卡中操作和收集數據,并可以通過定制的軟件開發與大多數幀捕獲器集成。
產品特點:
1280x1024分辨率
12um探測器像素間距
柔性溫度設定點從0°C到-30°C
快照曝光
讀時集成或集成然后讀模式
>90fps,1280x1024
可選擇的觸發模式
0.4-2.05um響應范圍
>20% QE for 1.9 um
bit ADCs on FPA
< 275e- 讀噪聲
集成時間從50 μs 到>16 ms
高動態范圍>1000:1
F或C鏡頭支架
用戶可選擇的 ROI
產品應用:
激光光斑觀測
機器視覺和通用紅外探測
光斑觀測,近紅外光斑檢測,光斑拍攝與分析,
技術參數:
參數 | 單位 | 最小 | 典型 | 最大 | 說明 |
分辨率 | Resolution | 1280x1024 | |||
像素間距 | μm | 12 | |||
像元電位井 | Me- | 1.8 | 2 | ||
幀頻1280x1024 | 幀/秒 | 90 | |||
幀頻640x512 | 幀/秒 | 189 | |||
數據輸出 | Bits | 14 | 中型相機LinkTM | ||
占空因數 | % | 99 | 100 | ||
響應范圍 | um | 0.4 | 2.5 | 在-25°C | |
積分時間@ -25°C | s | 50e-6 | 0.016 | ||
暗電流速率 | e-/s | 70e6 | 在 -25°C | ||
讀噪聲 | e- (RMS) | 250 | 275 | 在 -25°C | |
D* | cm-√Hz/W | 4.5e11 | 在-25°C,1.5μm,16ms積分時間 | ||
不可操作的像素 | % | 0.75 | 在 -25°C | ||
非線性 | % | 1 | 跨越98%的動態范圍 | ||
尺寸 | mm | 77 x 77 x 138 | 不包括透鏡 | ||
重量 | g | 1350 | 不包括透鏡 | ||
功耗 | W | < 30 | 在 -25°C | ||
環境工作溫度 | °C | 0 | 30 |

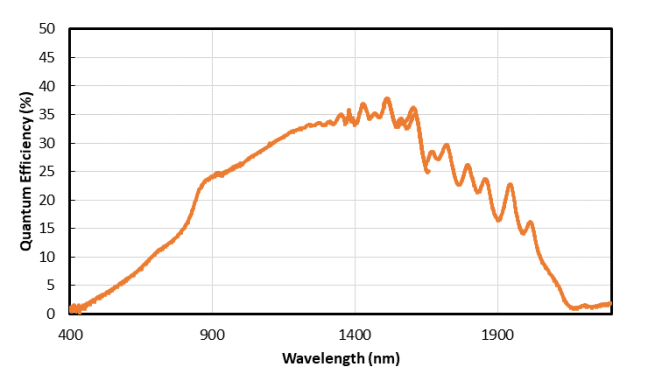

量子效率@-25°C

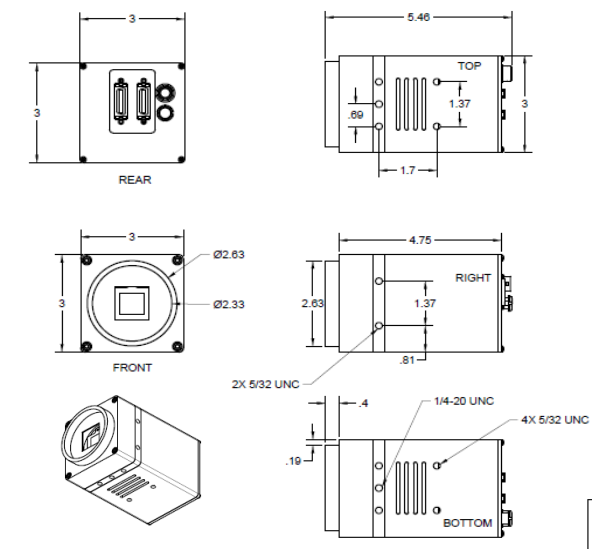

尺寸信息:
