筱曉光子MP4700系列，是一款下一代可變?cè)鲆婀饫w放大器，是當今市場上性能優異、功能齊全的可變?cè)鲆婀饫w放大器。采用了當今優異的光學性能、先進 的電子技術、齊備的軟件功能。優秀的瞬態抑制技術和熱管理控制技術，使許多復雜的光學功能得以實現，是當今市場上通用的一款多功能化的光纖放大器。
下一代可變?cè)鲆婀饫w放大器，由可變?cè)鲆媲爸梅糯笃鳎≒A），和可變?cè)鲆婀β史糯笃鳎˙A），兩級放大器組成。兩級放大器的增益可在一定的范圍內獨立設置。兩 級放大器之間有接入連接器，可以用來中間級接入(Mid-stage Access)，如光分插復用模塊（OADM），色散補償模塊（DCM）和其他應用的光模塊。
MP4700 是一款帶中間級接入（With Mid-stage Access）版本。產品符合C-Band 44波或88波DWDM系統的各項通信技術要求，廣泛應用于長距離及超長距離的傳輸網絡。由于功能齊備，可用做線路放大器、前置放大器、功率放大器、分插 復用放大器。
● 下一代可變?cè)鲆娣糯笃?/span>
● 帶中間級接入版本
● 符合C-Band 44波或88波DWDM系統的各項通信技術要求
● 采用最新電子瞬變控制的全集成電子控制技術
● 采用適應熱管理的數字控制技術
● 中間級版本可設置為獨立的前置放大器和功率放大器
● 飽和輸出功率可選18dBm、20dBm、23dBm
● AGC、APC、ACC工作模式
● SNMP網絡管理功能
● RS232命令接口
● 前面板帶LCD提供狀態監控與故障診斷、報警和安全關機
● 可選光監控信道OSC Add/Drop
● 電信級的安全可靠性和網絡管理功能
● 低功耗
● 1+1電源備份，支持熱插拔
● 業界優異的性能價格比
● OADM光分插復用
● DCM超長干線色散補償
● ASON智能光網絡
● ROADM可重構的光分插復用
● 都市之間長距離及超長距離的網絡
● 線路放大器、前置放大器、功率放大器、分插復用放大器
性能 | 指標 | 補充 | ||||
Min | Typ | Max | ||||
光學特性 | 工作波長范圍(λ) | (nm) | 1529.16 | 1563.86 | ITU 88CH | |
輸入光功率范圍1) | (dBm) | -35 | +3 | MPA4718 典型值 | ||
-35 | +3 | MPA4720 典型值 | ||||
-40 | 0 | MPA4723 典型值 | ||||
-40 | 0 | MPA4724 典型值 | ||||
增益范圍2) | (dB) | 13 | 21.5 | G21 典型值 | ||
18 | 30 | G30 典型值 | ||||
23 | 35 | G35 典型值 | ||||
29 | 41 | G40 典型值 | ||||
12 | 24 | G25 典型值 | ||||
中間插入損耗范圍3) | (dBm) | 0 | 8 | MPA4718 | ||
0 | 10 | |||||
0 | 12 | |||||
最大輸出光功率4) | (dBm) | 18.5 | MPA4718 | |||
20 | MPA4720 | |||||
23 | MPA4723 | |||||
24 | MPA4724 | |||||
增益平坦度 | (dB) | 0.7 | 1.0 | Peak-to-peak | ||
噪聲系數 | (dB) | 5.0 | 5.9 | Max. gain | ||
偏振相關損耗 | (dB) | 0.3 | ||||
偏振相關增益 | (dB) | 0.3 | ||||
偏振模式色散 | (ps) | 0.3 | ||||
泵浦光泄漏 | (dBm) | -30 | ||||
反射損耗 5) | (dB) | 40 | UPC | |||
監測通道波長范圍 | (nm) | 1500 | 1510 | 1520 | ||
瞬態特性 | 瞬態抑制時間 | (μs) | 500 | |||
瞬態過沖 | (dB) | 1.5 | 1.0 | 16dB Add/Drop | ||
瞬態增益變化 | (dB) | 0.5 | 16dB Add/Drop | |||
通用特性 | SNMP網管接口 | RJ45 | ||||
通信接口 | RS232 | |||||
供電 | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
功耗 | (W) | 25 | ||||
工作溫度 | (℃) | 0 | 70 | |||
儲存溫度 | (℃) | -40 | 85 | |||
工作相對濕度 | (%) | 5 | 95 | |||
尺寸 (W)×(D)×(H) | 483×205×44 ( mm ) | |||||
備注：1、2、3、4：這些光學性能是一個典型的應用，可根據客戶需求定制
5：可選 APC，反射損耗 >50dB
功能、檢測和報警：
功能 | 固件升級 |
自動關斷 | |
（帶有功率極限）可變?cè)鲆婵刂颇Ｊ?nbsp;( VGA) | |
可獨立設置每級的工作模式（有中間接入情況時） | |
輸出功率控制模式（APC） | |
泵浦電流控制模式（ACC） | |
人眼安全功率模式 | |
非易失性事件日志 | |
監測 | 總輸入功率 |
總輸出功率 | |
背射光功率（反射光功率） | |
泵浦狀態 | |
機箱溫度 | |
報警 | 信號丟失告警 |
低輸出告警 | |
機箱溫度告警 | |
泵浦溫度告警 | |
泵浦電流告警 | |
過量的反射光功率告警（可選） |

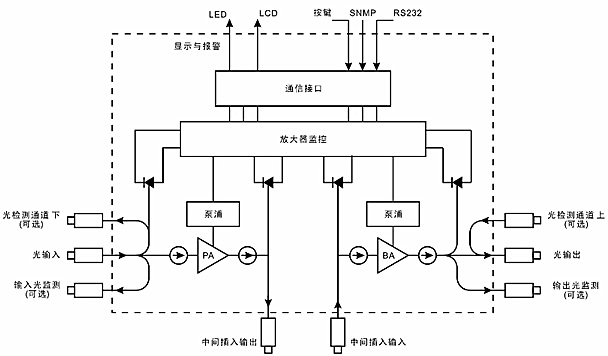

光電圖：

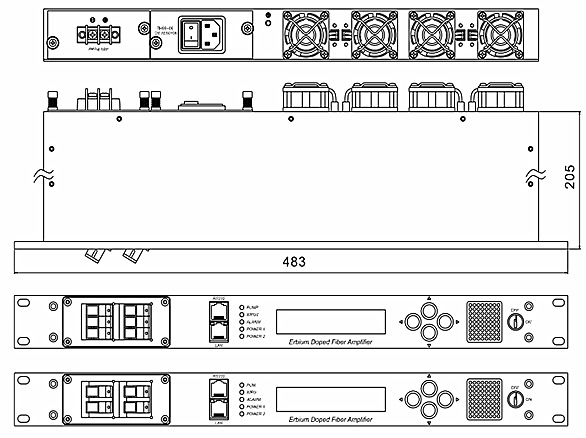

尺寸,單位
型號
型號 | 最大輸出功率(dBm) | 增益范圍 | 輸入功率范圍 | 中間插入損耗(dB) | 檢測光口模式 | OSC光口模式 |
MPA4718-G21-M00-S00 | 18.5 | 13~21.5 | +3~-30 | 0~8 | 無 | 無 |
MPA4718-G30-M00-S00 | 18~28 | +3~-35 | 0~10 | |||
MPA4718-G35-M00-S00 | 23~35 | 0~-35 | 0~12 | |||
MPA4718-G40-M00-S00 | 28.5~40.5 | +3~-30 | 0~12 | |||
MPA4720-G30-M00-S00 | 20 | 18.5~30.5 | +3~-35 | 0~12 | ||
MPA4720-G35-M00-S00 | 23~35 | 0~-35 | ||||
MPA4720-G40-M00-S00 | 29~41 | +3~-35 | ||||
MPA4723-G30-M00-S00 | 23 | 19~31 | 0~-35 | 0~12 | ||
MPA4723-G35-M00-S00 | 25~37 | 0~-37 | ||||
MPA4723-G40-M00-S00 | 29~41 | 0~-40 | ||||
MPA4724-G35-M00-S00 | 24 | 25~37 | 0~-37 | 0~12 | ||
MPA4724-G40-M00-S00 | 30.5~42.5 | 0~-40 |
備注：
1）檢測光口模式選項：1、MO ( 帶輸出監測光口 )；2、MI ( 帶輸入監測光口 )；3、MIO ( 帶輸入和輸出監測光口 )
2）光管理頻道OSC光口模式選項：1、OD ( OSC / Drop )；2、OA ( OSC / Add )；3、ODA ( OSC / Drop & Add )
