近紅外TDLAS CH4(甲烷)ppb級濃度分析系統 1653.73nm

近紅外TDLAS CH4(甲烷)ppb級濃度分析系統 1653.73nm
TDLAS(Tunable Diode Laser Absorption Spectroscopy)它是利用激光器波長調制通過被測氣體的特征吸收區,在二極管激光器與長光程吸收池相結合的基礎上,發展起來的新的氣體檢測方法。TDLAS技術采用的半導體激光光源的光譜,寬度遠小于氣體吸收譜線的展寬,得到單線吸收光譜,因此TDLAS技術是一種高分辨率吸收光譜技術。   甲烷:CH4,俗稱瓦斯,在自然界中廣泛分布,是天然氣、沼氣、坑氣等的主要成分,在標準壓力的室溫環境中,甲烷無色、無味。它可用來作為燃料以及制造氫氣、炭黑、一氧化碳、乙炔、氫氰酸及甲醛等物質的原料。甲烷對人基本無毒,但濃度過高時,使空氣中氧含量明顯降低,使人窒息。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
H80060036  近紅外TDLAS CH4(甲烷)ppb級濃度分析系統 1653.73nm   [PDF] 產品清單:1653.74nm激光器;TDLAS激光氣體分析綜合控制盒;10米光程超小氣體吸收池;含操作軟件;產品操作手冊    價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

TDLAS(Tunable Diode Laser Absorption Spectroscopy)它是利用激光器波長調制通過被測氣體的特征吸收區,在二極管激光器與長光程吸收池相結合的基礎上,發展起來的新的氣體檢測方法。

TDLAS技術采用的半導體激光光源的光譜,寬度遠小于氣體吸收譜線的展寬,得到單線吸收光譜,因此TDLAS技術是一種高分辨率吸收光譜技術。

   甲烷:CH4,俗稱瓦斯,在自然界中廣泛分布,是天然氣、沼氣、坑氣等的主要成分,在標準壓力的室溫環境中,甲烷無色、無味。它可用來作為燃料以及制造氫氣、炭黑、一氧化碳、乙炔、氫氰酸及甲醛等物質的原料。甲烷對人基本無毒,但濃度過高時,使空氣中氧含量明顯降低,使人窒息。


通用參數

理論基礎:

1、比爾-朗伯定律

一束激光穿過濃度為C的被測氣體時,當激光器的波長和被測氣體某個吸收譜線中心頻率相同時,氣體分子會吸收光子而躍遷到高能級,表現為氣體吸收波段激光光強的衰減

2、波長調制光譜技術

A) 激光器的調諧特性

DFB激光器 由于具有良好的單色性,窄線寬特性和頻率調諧特性,DFB激光器能夠很好的避免其他背景氣體的交叉干擾,使檢測系統具有較好的測量精度,因此被廣泛的用于氣體檢測

B) 諧波檢測理論

通過對激光器的驅動電壓加高頻正弦電壓信號,從而改變電流,使輸出頻率也按正弦規律變化。通過給激光器驅動加鋸齒波電壓,使其輸出波長在氣體吸收峰兩側掃描,利用鎖相放大器調制并解調出諧波信號,進行氣體濃度的測量。

3、吸收譜線選取的原則

在進行氣體檢測時,對吸收譜線的選取非常關鍵,應考慮以下幾個方面

(1)氣體在選定的譜線處要有較強的吸收峰,

(2)譜線波長對應的激光器光源技術要相對成熟

(3)在選定的吸收譜線處沒有背景氣體吸收的干擾,或吸收相對較弱,可以忽略

實驗儀器

1、1653.74nm激光器

特點:波長穩定性好,窄線寬,單縱模可調諧,14引腳封裝

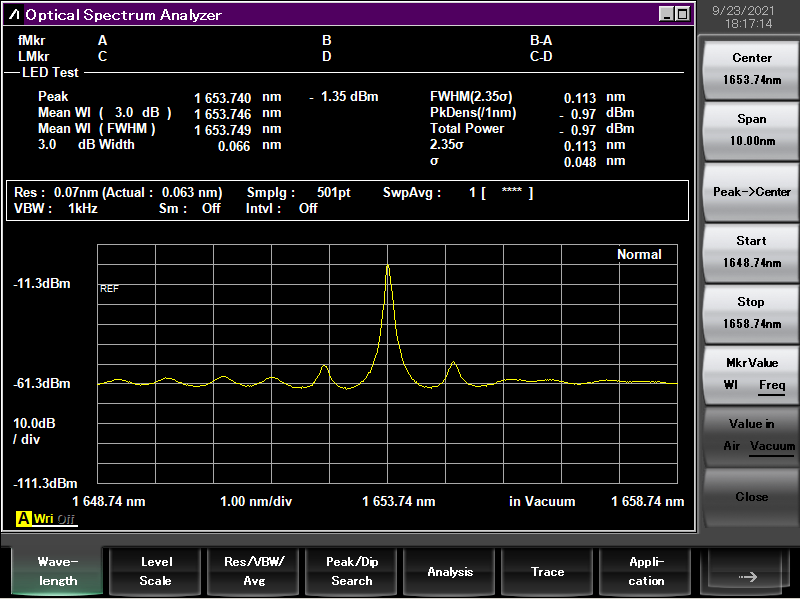

光譜圖

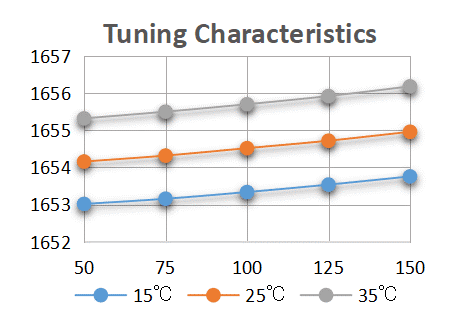

調諧曲線


2、TDLAS激光氣體檢測綜合控制盒


本產品是一款用于可調諧半導體激光吸收譜技術(可調諧半導體激光吸收譜技術(TDLAS))的控制模塊。主要功能包括:產生正弦波與三角波疊加的數字激光驅動、可調增益、可調增益放大器、1f/2f 數字鎖相放大器、模擬輸出溫控單元。運行參數及波形均可由電腦端控制和讀取。



3、10米光程超小氣體吸收池

10 米光進電出氣體吸收池應用于多種氣體光譜分析檢測。氣室的光路結構使用自主技術上認可設計、具有優良光學穩定性的扁波氣室(SlimBoss Gas Cell),輔助與高穩定性的光學封裝結構,主要由氣室腔體、反射鏡、標準光纖接頭、氣體進出口以及防震底座等組成。獨te的懸浮光路設計,具有優異的震動和溫度穩定性,可以在各種復雜的環境中穩定工作,非常適合各種氣體在線實時檢測。具備低系統噪聲,可應用于痕量氣體分析。



實驗測試:

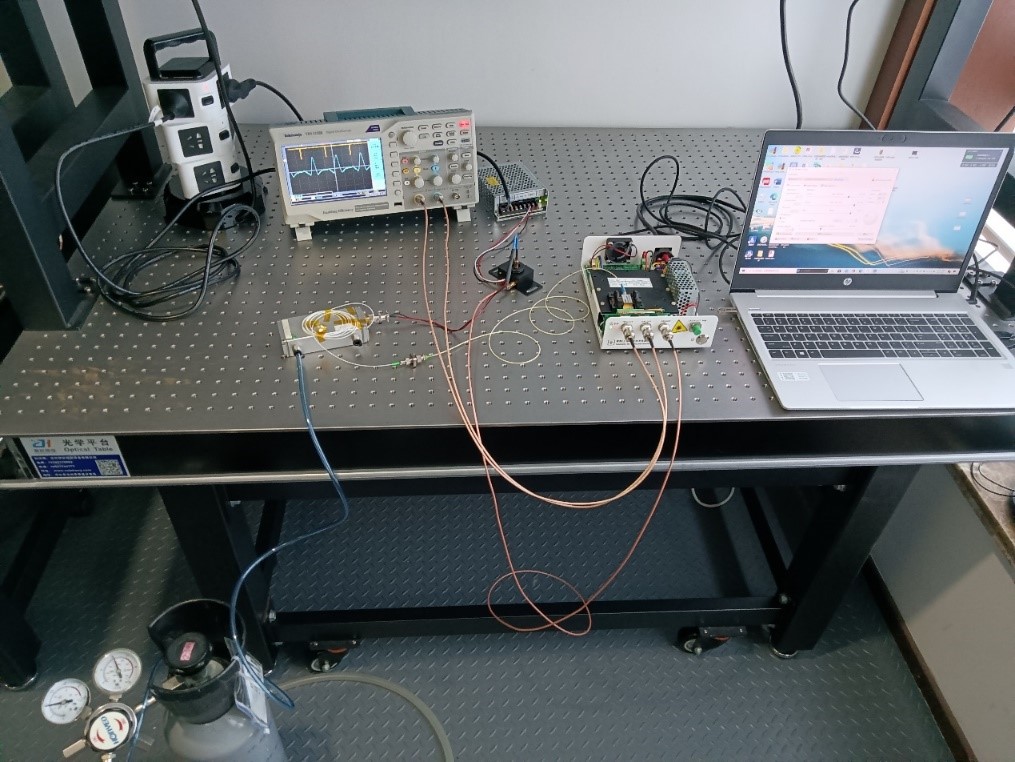

操作步驟:

1、 TDLAS激光氣體分析綜合控制盒連接電源和usb線

2、 10米光程超小氣體吸收池的光纖輸入端連接控制盒的LASER OUT激光輸出端,另一端連接探測器的輸入端

3、 用一根SMA-BNC線連接探測器和TDLAS激光氣體分析綜合控制盒的PREAMP前置放大端

4、 用一根BNC-BNC線連接示波器和TDLAS激光氣體分析綜合控制盒的DACOUT模擬輸出端

5、 用一根BNC-BNC線連接示波器和TDLAS激光氣體分析綜合控制盒的TRIG OUT觸發端

6、 打開激光器,連接探測器電源

7、 向氣室中通入10ppm的CH4,調節軟件參數,在示波器上觀察二次諧波信號波形、幅值等信息



過程分析:利用電腦端的控制軟件調節電流和溫度的大小對波長進行調諧,使激光器實現一定波長范圍的掃描,使輸出波長覆蓋氣體的吸收峰,鎖相放大器提供高頻正弦調制信號,使激光器輸出頻率得到正弦調制,激光器發出的光經過氣體吸收池,通過探測器進入PREAMP端前置放大電路,再經過鎖相放大器調制解調,通過DAC OUT 模擬輸出端到示波器通道2,顯示二次諧波的信號。整個過程中,我們通過調節軟件中的各項參數,同時觀察輸出波形,使輸出波形最優。

測試結果

1、二次諧波波形及調制參數如下:




二次諧波

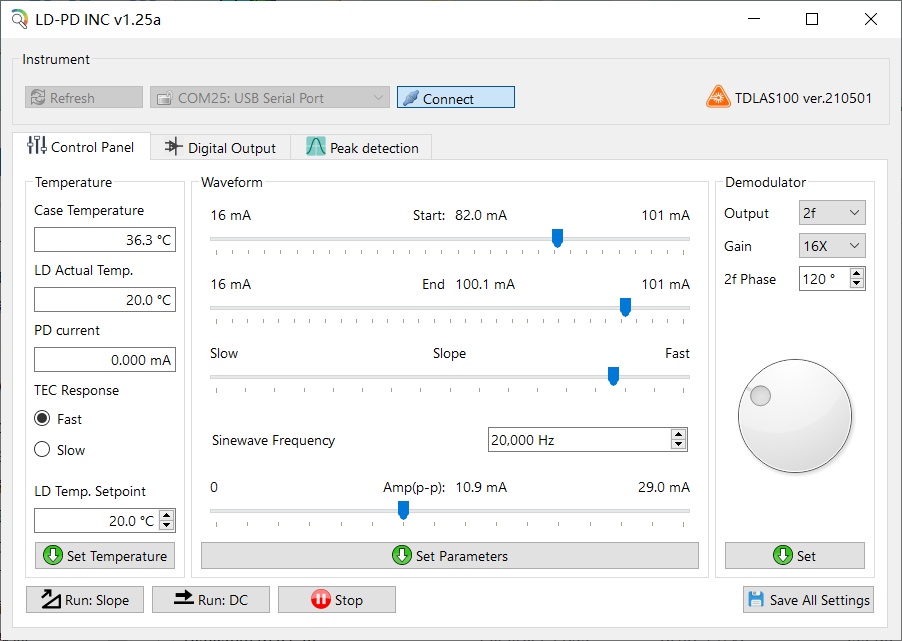

軟件調制參數

2、驗證分析:

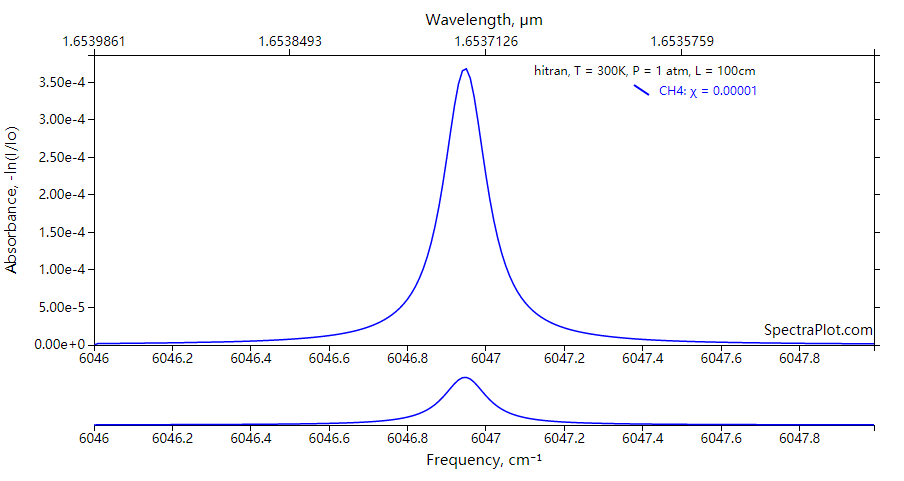

通過查詢Hitran數據庫得到在波數為6046cm-1到6048cm-1范圍內的吸收譜線如下:



吸收峰波長約為1653.73nm,通過對比二次諧波幅值信息,與數據庫相符合,由此驗證是CH4氣體。

3、實驗結論:

通過測試,我們發現CH4濃度為10ppm時,二次諧波幅值可達300mV,由此可以說明我們的TDLAS分析系統,測試精度高,可達ppb量級。

訂購信息

產品型號:TDLAS-1653.7-CH4

產品名稱:近紅外TDLAS CH4 ppb級濃度分析系統

產品清單:

#

名稱

描述

數量

1

TDLAS激光氣體分析綜合控制盒

該主機含激光驅動,鎖相放大,數據采集功能

1

2

1653.7nm DFB激光器

2nm可調,輸出功率20mW,線寬<2MHz,14引腳蝶形封裝,兼容控制器

1

3

10米光程超小氣體吸收池

有效光程10m,波長范圍1500-1700nm,輸入最大光功率2mW,插入損耗≤2dB,輸出類型PD

1

4

U盤

含操作軟件,產品操作手冊

1

TDLAS激光氣體分析綜合控制盒

http://www.mzsyx.com/?a=cp3&id=419

10米光程超小氣體吸收池

http://www.mzsyx.com/?a=cp3&id=353
