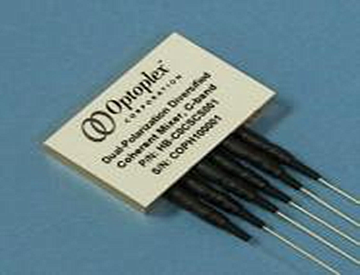

用于單端檢測的 2x4 DP-QSK 相干混頻器

用于單端檢測的 2x4 DP-QSK 相干混頻器
2x8 DPSK 相干混頻器不同,其中混頻器具有適合平衡檢測的差分輸出,本節中描述的 2x4 DP-QPSK 相干混頻器對每個偏振都有 I 和 Q 的單輸出,它是用于單端相干檢測的低成本版本。


聯系客服
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
2x4 QPSK C波段相干混頻器   [PDF] 波長范圍(C波段)1525~1570nm,相位差 90 ± 10度,輸入光功率 300mW,尾纖長度1.0 ± 0.1m;接頭類型 FC/APC    價格 : ¥0 庫存/貨期:請咨詢客服
總覽

2x8 DPSK 相干混頻器不同,其中混頻器具有適合平衡檢測的差分輸出,本節中描述的 2x4 DP-QPSK 相干混頻器對每個偏振都有 I 和 Q 的單輸出,它是用于單端相干檢測的低成本版本。

通用參數

端口定義

端口

功能

相位差

極化

1

LO

L

2

信號

S

3

Ix

0

x

Sx + Lx

4

Qx

π/2

x

Sx+ jLx

5

Iy

0

y

Sy + Ly

6

Qx

π/2

y

Sy + jLy

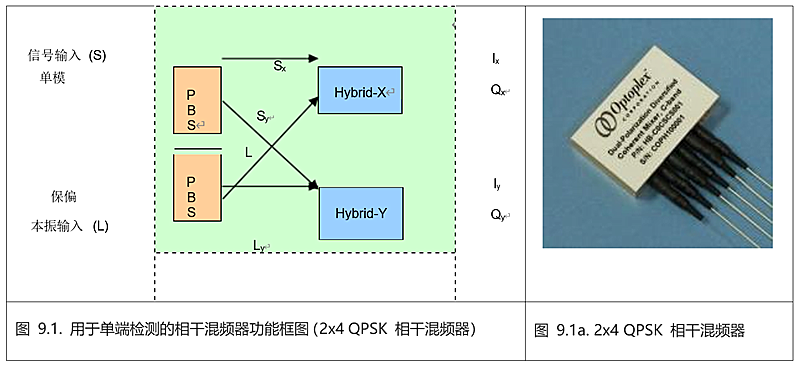

9.1. 2x4 QPSK 相干混頻器的功能定義

性能規格

參數

單位

規格

波長范圍(C波段)

nm

1525~1570

相位差1 Ik  Qk 之間),k=x 或 y

degree

90 ± 10

插入損耗1(不包括連接器)



S(偏振擾頻)→ Ix, Iy, Qx, Qy

dB

9 ~ 12

L(45°線性偏振)→ Ix, Iy, Qx, Qy

dB

9 ~ 12

插入損耗均勻性1

在S → Ix, Iy, Qx, Qy

dB

< 1.2

在L → Ix, Iy, Qx, Qy

dB

< 1.2

光回波損耗

dB

> 27

光程差1(傾斜,在 S → Ix, Iy, Qx, Qy 之間)

ps

< 1

光程差1(傾斜,在 L  Ix, Iy, Qx, Qy 之間)

ps

< 1

偏振消光比 1(適用于 S 或 L)

dB

> 18

Max. 輸入光功率

mW

300

工作溫度

0 ~ 65

存儲溫度

?40 ~ 85

尺寸(長 x 寬 x 高)2

mm

48 x 31 x 13

光纖類型(對于S, Ix, Iy, Qx, Qy

-

900 μm 緊密緩沖器的 SMF-28

光纖類型(對于 L)

-

900 μm 松套管的 PM

尾纖長度

mm

1.0 ± 0.1

接頭類型

FC/APC

9.2. 2x4 QPSK 相干混頻器性能規格

注:

1. 超出規定的光譜和工作溫度范圍以及所有偏振狀態。

2. 不包括從包裝中伸出的六個準直器套管。


部件編號和訂購信息

波段

光纖

 I/Q 相位

零件編號

信號輸入

LO輸入

輸出



C

SMF

PMF

SMF

90+/-10

HB-C0BFAS083

SMF

PMF

SMF

90+/-5

HB-C0BFAS084

9.3. 2x4 QPSK 相干混頻器部件編號列表

注:

1) 可提供其他波長帶,如 L-、C+L 和 O-Band。詳情請聯系我們。

2) 不提供集成接收器的 2x4 DP-QPSK 相干混頻器產品。


180度光學混合器

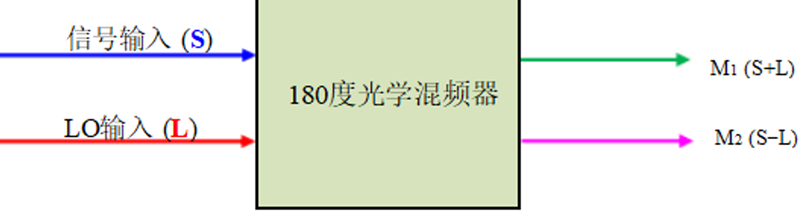

圖 10.1 180 度混合電路功能框圖


端口

功能

相位差

1

LO

L

2

信號

S

3

M1

0

S + L

4

M2

π

S - L

表 10.1,180 度混合端口分配表


性能規格

參數

單位

規格

波長范圍(C波段)

nm

1550 +/- 10

相位差1 (在 M1, M2  and M3,M之間)

deg

180 +/- 5

插入損耗1  (不帶接頭)

S→Mi

dB

< 6.0

L→Mi

dB

< 6.0



插入損耗差異1

S→M1 and S→M2

dB

< 0.8

L→M1 and L→M2

dB

< 0.8

在所有其他端口之間

dB

< 0.8

光回波耗損

dB

> 25

光程差 (傾斜, 在 M1 之間)

ps

< 6





光纖類型

信號輸入端口

/

單模光纖或保偏光纖 1)

LO輸入端口

/

單模光纖或保偏光纖 1)

輸出

/

900 μm 緊密緩沖層的 SMF-28





尾纖長度

信號輸入端口

mm

1000 +/- 100

LO輸入端口

mm

1000 +/- 100

輸出

mm

1000 +/- 100





接頭類型

信號輸入端口

FC/APC

LO輸入端口

FC/APC

輸出

-

FC/APC

偏振消光比(PER)

dB

> 16 2)

窄鍵與慢軸對齊 2)

偏振軸對準

10.2,180 度混合器的性能規格

注:

1) 客戶可以為任一輸入或兩個輸入指出輸入光纖的類型

2) 使用保偏光纖時。

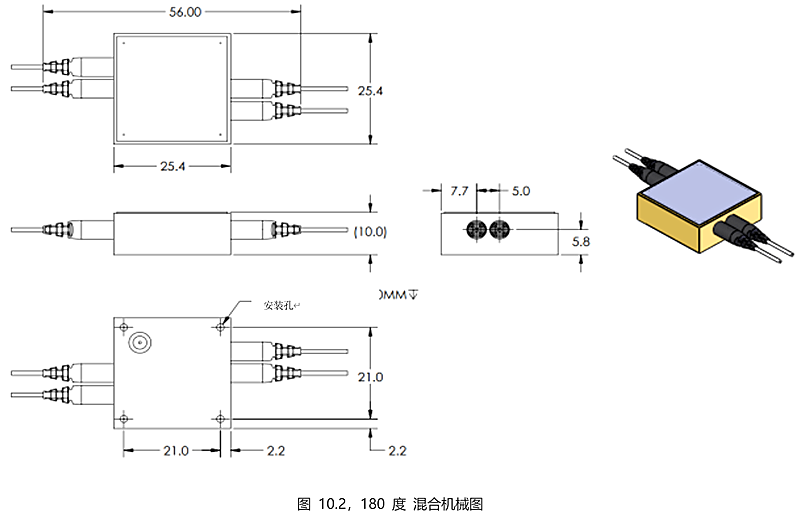

機械制圖

零件編號和訂購信息列表

波段

光纖



I/Q 相位



零件編碼

信號輸入

LO 輸入

輸出



C

SMF

SMF

SMF

180+/-5

HB-C0KFAS180

PMF

PMF

SMF

180+/-5

HB-C0KFAX180

PMF

PMF

PMF

180+/-5

HB-C0KFAP180

10.3,180度 混合部件編號
