激光束耦合器系列

激光束耦合器系列

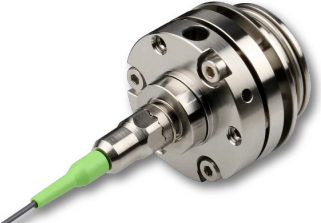

帶有細螺紋調節螺釘?shù)?60SMF 系列光纖耦合器是 60SMS 系列光纖耦合器的改進版。它們可以將單模激光輻射緊湊且長期穩定地耦合到單?;虮F饫w中。對于多模應用,請使用 60FC- A19.5 系列光纖耦合器。


聯系客服
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
激光束耦合器系列 60SMF-MAV   [PDF] 帶有細螺紋調節螺釘?shù)?60SMF 系列光纖耦合器是 60SMS 系列光纖耦合器的改進版。它們可以將單模激光輻射緊湊且長期穩定地耦合到單?;虮F饫w中。對于多模應用,請使用 60FC- A19.5 系列光纖耦合器。    價格 : ¥0 庫存/貨期:請咨詢客服
總覽

帶有細螺紋調節螺釘?shù)?/span> 60SMF 系列光纖耦合器是 60SMS 系列光纖耦合器的改進版。它們可以將單模激光輻射緊湊且長期穩定地耦合到單?;虮F饫w中。對于多模應用,請使用 60FC- A19.5 系列光纖耦合器。


通用參數

產品特點

? 帶有細螺紋調節螺釘?shù)?/span> 60SMF 系列光纖耦合器是 60SMS 光纖耦合器的改進版。

? 高精度光纖耦合器,針對高耦合效率、高指向穩定性和長期穩定性進行了優化,可將準直激光輻射高效耦合到單模和PM光纖線纜中

? 完善的 60SMS 激光束耦合器具備多重優點,包括其非常高的指向穩定性以及經過驗證的長期穩定性

? 陶瓷軸承和細螺紋調節螺釘可確保更精確、更輕松的調節

? 適用于單?;?/span> PM 光纖線纜

? 系統安裝 ? 19.5 毫米

? 集成傾斜和聚焦調節

? 焦距可達 18 毫米

? 可選非球面、單色、消色差和復消色差

? 各種用于UV -IR AR涂層

? 迷你 AVIM 型插座(PC APC):兼容 mini AVIM ? midi AVIM ? 型光纖連接器

? 非磁性鈦

產品描述

帶有細螺紋調節螺釘?shù)?60SMF 系列光纖耦合器是 60SMS 系列光纖耦合器的改進版。它們可以將單模激光輻射緊湊且長期穩定地耦合到單?;虮F饫w中。對于多模應用,請使用 60FC- A19.5 系列光纖耦合器。

? 適合每種應用的光學器件

多種耦合光學器件允許為每種應用選擇z佳焦距和單個波長(非球面、單色)或波長范圍(消色差或復消色差)的z佳透鏡類型。所有透鏡均鍍有增透膜。對于理想的高斯光束和標準光纖,耦合效率可達到 80%。

? 長期穩定性高

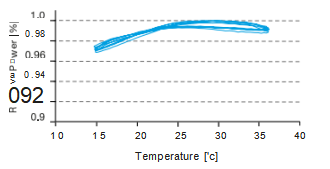

緊湊的尺寸以及高分辨率對準機制可實現直接、直觀的耦合過程。結果是光纖耦合具有高熱穩定性、指向穩定性,并且不受振動和沖擊的影響。長期穩定性測試(見右圖)表明,在 15-35°C 的溫度范圍內,功率穩定性?xún)?yōu)于3%。



? 6°的自由調整空間

為了實現z佳耦合效率,光纖耦合器需要提供一定的自由度。您需要調整:

- 激光束與透鏡/光纖端面之間的角度 · 透鏡的 z 位置

- 將光纖的偏振軸調整為激光源的偏振軸 · 將透鏡置于激光束的中心



光纖耦合器提供所有必要的自由度。它具有TILT調節、獨立聚焦調節,可旋轉360°,并允許使用,例如適配器60A19.5-F進行橫向調節。



TILT調節用于使用3個調節螺釘Max. 化光纖模式場與聚焦激光點之間的橫向重疊。它具有陶瓷軸承,調節螺釘具有超細螺紋,以確保更精確和輕松的調節。3個鎖定螺釘用于微調和鎖定位置以獲得z佳機械穩定性。

獨立于TILT調節,光纖端面和耦合光學器件之間的距離通過偏心鍵進行調節。最終的焦點設置通過兩個徑向排列的夾緊螺釘鎖定。由于焦點調整是獨立的,因此可以更精確地放置模場直徑的z位置。



通過旋轉激光束耦合器,將光纖的偏振對準到激光源的偏振軸。光纖耦合器和定心所需的適配器的分離對于實現360°的完全旋轉自由度至關重要。耦合器有一個緊密配合的圓柱體,可以放入相應適配器的? 19.5毫米插座中。

可以使用,例如適配器60A19.5-F將光束相對于耦合光學器件的孔徑居中。



? z佳鏡頭性能

APC 型連接器的傾斜拋光使光束以一定角度射出,而不是平行于光纖的光軸。通過耦合器的預傾斜機械耦合軸可以進行糾正,該耦合軸可以補償光束偏轉,并且您可以將鏡頭居中使用。這樣能Max. 限度地減少由于非理想光束路徑穿過鏡頭而導致的像差。

? 插座類型 Mini AVIM ?

光纖耦合器具有 mini AVIM ? 類型的插座,并且提供 PC(用于 0° 拋光光纖)和 APC(用于 8° 拋光光纖)。插座類型 mini AVIM ? 與 mini AVIM ? 和 midi AVIM ? 類型的光纖連接器兼容。

? 材料選項

光纖耦合器采用無磁性鈦制成。線性熱膨脹系數接近光學元件的線性熱膨脹系數,因此可以預期在更大的溫度范圍內具有熱穩定性。光纖耦合器與真空兼容。

? 訂購選項

此耦合器適用于所有標準光學元件,例如請參見此處。請參閱相應的標準耦合器,并在報價中注明您需要的迷你 AVIM ? 連接器。示例耦合器可在此處找到。

應用領域:

?航空電子和空間

?超小型、穩定的儀器。













60SMF-MAV-4-TI-V
