近紅外InGaAs銦鎵砷相機 991SWIR-TEC 400-1700nm

近紅外InGaAs銦鎵砷相機 991SWIR-TEC 400-1700nm
這款A(yù)RTCAM-991SWIR-TEC,NIR近紅外相機,采用InGaAs(銦鎵砷)傳感器,工作波長在400 ~ 1700m之間。這款相機的分辨率是640(W) x 512(H) 像素。帶有USB3.0接口,可以直接將數據傳輸?shù)絇C上,而無需采集板。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
E80050020  近紅外InGaAs銦鎵砷相機 991SWIR-TEC 400-1700nm   [PDF] 光譜范圍:400 ~ 1700m 傳感器型號:SONY IMX991-AABA-C 有效像素陣列:640(W) x 512(H) 像素間距:5[μm] × 5[μm] 幀頻:137fps     價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

這款A(yù)RTCAM-991SWIR-TEC,NIR近紅外相機,采用InGaAs(銦鎵砷)傳感器,工作波長在400 ~ 1700m之間。這款相機的分辨率是640(W) x 512(H) 像素。帶有USB3.0接口,可以直接將數據傳輸?shù)絇C上,而無需采集板。


產品特點

NIR檢測靈敏度高

InGaAs傳感器可以檢測的波長范圍為400~1700nm。

高分辨率,高幀頻

ARTCAM-991SWIR-TEC使用了一個640x512像素的更高分辨率的傳感器,并以137幀每秒的速度顯示圖像。

USB3.0接口

該相機采用USB3.0接口,數據可以直接傳輸?shù)絇C上。不需要采集板。


產品應用

激光光斑觀測

機器視覺和通用紅外探測

近紅外光斑檢測,光斑拍攝與分析


通用參數


索尼 InGaAs 傳感器相機 ARTCAM-990SWIR 全系列

模型

接口

光譜靈敏度

特征

像素

光譜

靈敏度

(納米)

有效
像素
(H)×(V)

主動成像儀
尺寸 (mm)
(H)×(V)

像素尺寸
(μm)
(H)×(V)

框架

速度

快門速度

尺寸(毫米)
寬×高×深

TEC


ARTCAM-990SWIR-TEC

USB3


1.3M

400~1700

1280×1024

6.4×5.12

5×5

72幀/秒

20.3μ~2

71.6×61.5×78

?

ARTCAM-990SWIR-TEC-CL

Camera Link

ARTCAM-990SWIR

USB3

50×47×42.7

-

990_991SWIR-TEC (1).png

ARTCAM-991SWIR-TEC

0.32M

640×512

3.2×2.56

137幀/秒

71.6×61.5×78

?

ARTCAM-991SWIR-TEC-CL

Camera Link

2xxIMX-USB3-T2 (1).png

ARTCAM-991SWIR

USB3

50×47×42.7

-

ARTCAM-991SWIR-WOM

USB2

131幀/秒

50×47×49.7

【配件】

常見:查看器和二維尺寸測量軟件(適用于TNIR)、設備驅動程序、USB電纜、SDK(軟件開發工具包)

ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC:交流適配器

【規格】

常見:鏡頭…C安裝,快門類型…全局

ARTCAM-990SWIR/991SWIR/991SWIR-WOM:電源…DC5V(從USB端口提供)

ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC:電源…DC12V(交流適配器)

【選項】

常見:近紅外透鏡(C卡口透鏡)

ARTCAM-990SWIR-TEC-CL/991SWIR-TEC-CL:CameraLink采集板,CameraLink電纜




技術參數:

型號

ARTCAM-991SWIR-TEC

傳感器類型

VGA I n G a A s Image Sensor

傳感器型號

SONY IMX991-AABA-C

圖像傳感器冷卻功能

電子冷卻(≤15°C)

實際像素陣列

656(W) x 520(H)

有效像素陣列

640(W) x 512(H)

像素間距

5[μm] × 5[μm]

圖像尺寸

3.2[mm] x 2.56[mm]

(對角線長度: 4.1[mm], 1/4”)

光譜范圍

400nm~1700nm

快門類型

Global Shutter

S/N 信噪比

51dB (僅供參考)

接口

USB3.0 Bulk Transfer

A/D 分辨率

12bit

幀頻

Max.  137fps (Common to 12bit and 8bit)

快門速度

20.3μsec. ~ 2sec.

增益

(模擬/數字)

0~420 ※默認值:0

(0~42[dB] ※默認值:0[dB])

ROI

二次采樣 (1/2)

ON/OFF ※默認值:OFF

ROI:僅垂直(水平式僅在軟件上可用)

二次采樣: 1/2

觸發

ON/OFF ※默認值:OFF

鏡像

ON/OFF ※默認值:OFF

垂直和水平

同步系統

內部同步

鏡頭安裝

C Mount

外部 I/O 端口

HR10A-7R-6S(73) (HIROSE)

供電

DC12V 外部輸入

功耗

低于大約.11W

環境條件

工作溫度/濕度: 10~40°C / 10~80%(非冷凝)

存儲溫度/濕度: 0~60°C /10~95%(非冷凝)

外形尺寸

71.6(W) x 61.5(H) x 78.0(D)mm

※鏡頭,三腳架支架和電纜不包括在內

重量

大約440g





模擬/數字增益設置

ARTCAM-9901WIR-TEC與模擬和數字增益兼容。軟件上增益的設置值可從0~420開始設置,而增益將相應地從0.0 dB~42.0 dB開始發生變化。增益可通過以下公式進行計算:

Gain[dB] = value / 10.0[dB]

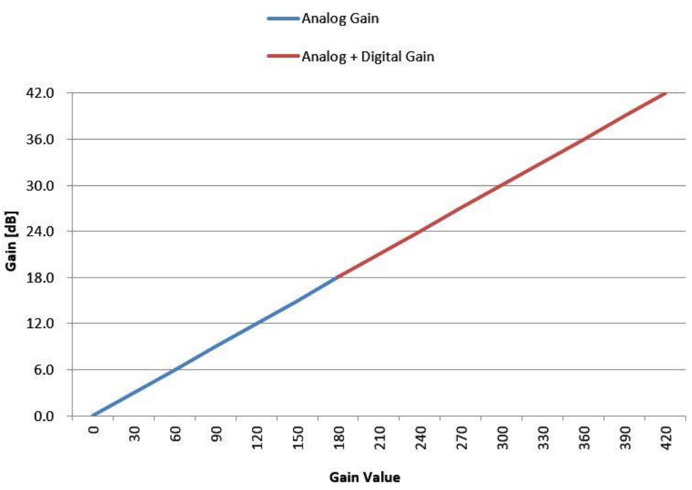

當設置增益值>180時,數字增益將被激活。下圖顯示了增益的設定值與其放大率之間的關系。




傳感器信息

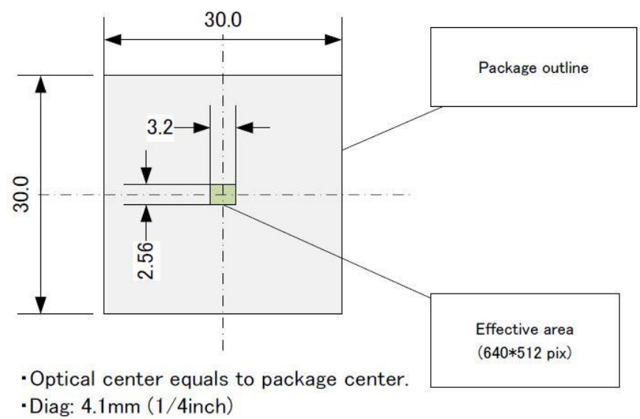

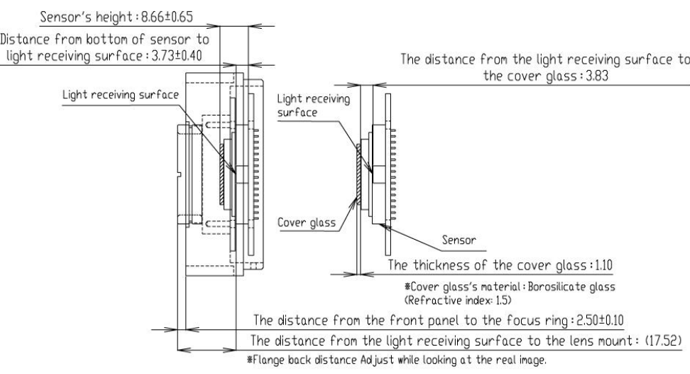

傳感器位置和光接收表面



H = 5[um] * 640 = 3200 [um]

V = 5[um] * 512 = 2560 [um]

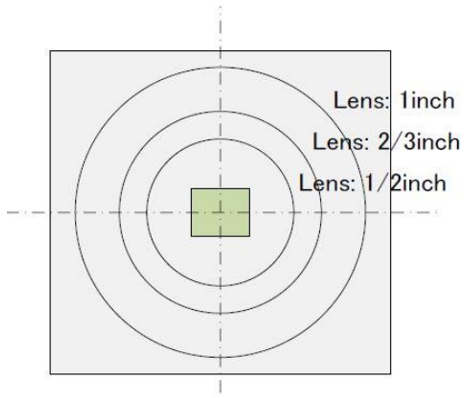

視野:透鏡與傳感器(僅供參考)



上圖中的傳感器尺寸(對角線)與鏡頭尺寸的比值如下

1/2 inch = φ8mm, 2/3 inch = φ11mm, 1 inch = 15.8mm

請注意,實際視場因鏡頭不同而不同。

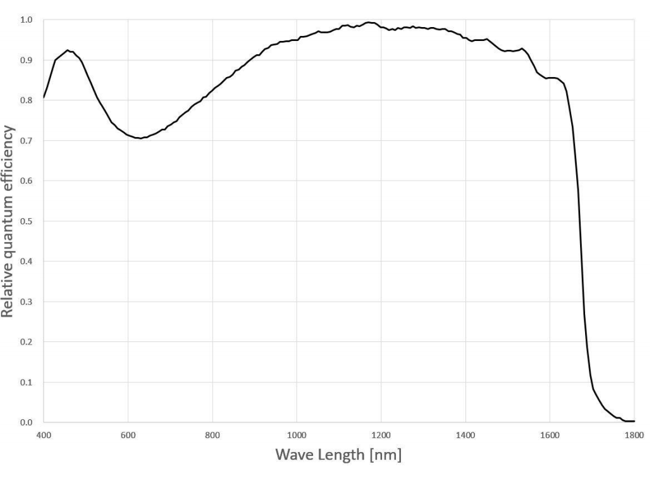

光譜靈敏度特性

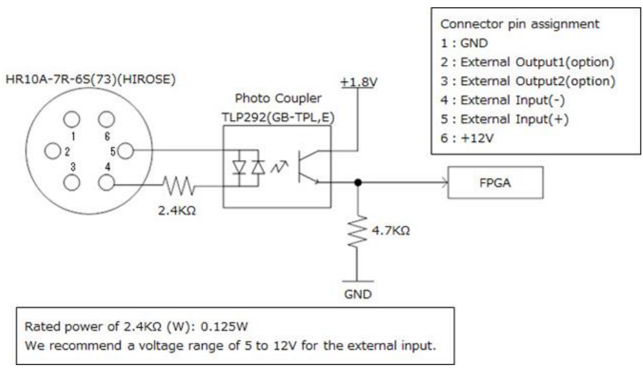

外部觸發功能

這款相機有一個外部觸發電子電路,它是由一個光耦合器絕緣的,因此

通過從外部電路接收的輸入信號實現同步拍攝。

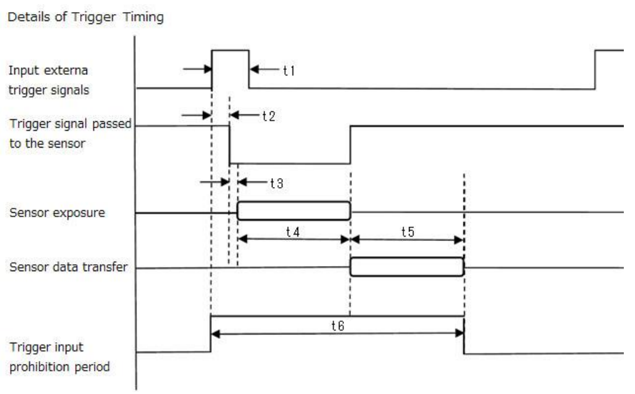

觸發時序




參數

指標

t1

有效觸發輸入脈沖

>10μsec.



t2

從外部觸發器輸入的上升沿到

傳遞給傳感器的觸發信號的下降 沿

(由于光耦合器而造成的延遲)



<1μsec.

t3

從觸發信息的下降沿傳遞給傳感器到開始曝光

Max.  0.13μs

t4

曝光時間

曝光時間 = 快門速度的設定值*1H

t5

數據傳輸所需的時間

 (從傳感器到FPGA)

(9+有效垂直像素)*1H

t6

觸發輸入禁止期

t2+t3+t4+t5


※1H=12.96μsec

※當輸入連續觸發時,請確保觸發間隔大于t6。


產品包括:

1,相機

2,USB3.0型電纜類型A-microB連接器電纜,約3米。

3,交流適配器(DC12V)

4,專門查看器軟件/設備驅動程序CD

5,(可選)NIR鏡頭(C安裝鏡頭)

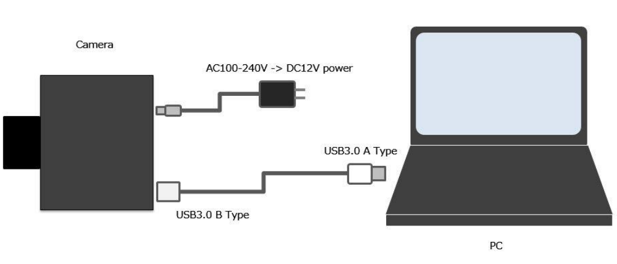

使用連接圖

如何連接一個照相機

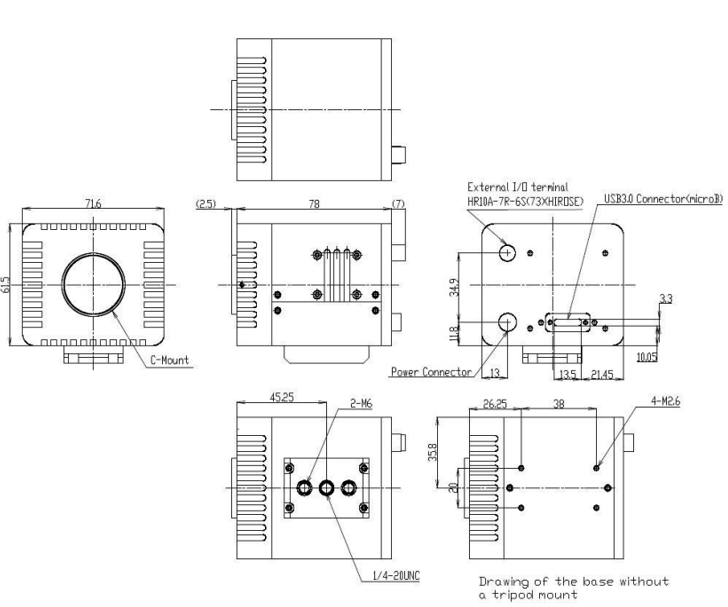

尺寸輪廓
