Aragon Photonics 推出的新型高清元件分析儀 High Definition Component Analyzer (HDCA) 以高分辨率和波長精度、快的測量時間和Max. 的動態范圍表征無源光學器件。 無源光學器件的插入損耗 (IL)、回波損耗 (RL) 和偏振相關損耗 (PDL)的光譜分布可以使用飛米分辨率和全自動測量
實時測量: 0.4 sec .
? 分辨率低至 2.4 fm
? 動態范圍:單次掃描>85 dB
? 波長重復性: ±0 . 15 pm
? 波長精度: ±0 .5 pm
? 波長范圍: O band (1265- 1345 nm) , C+L band (1510- 1620 nm) , S+C+L bands (1480- 1630 nm), T band (1030- 1130 nm)
? TE/TM光譜特性
? 可配置的總數據點(最多 1000 萬點)
? 使用 NIST 可溯源吸收線進行參考測量 ,外部 TLS 兼容(100 系列) ,HDCA 性能可以作為選項 21 包含在 BOSA 400 中
量子光學(芯片)
環形諧振器
陣列波導光柵 (AWG)
光纖光柵 (FBG)
光子集成電路(PICs)
波長選擇開關 (WSS)
Ultra-DWDM 網絡組件

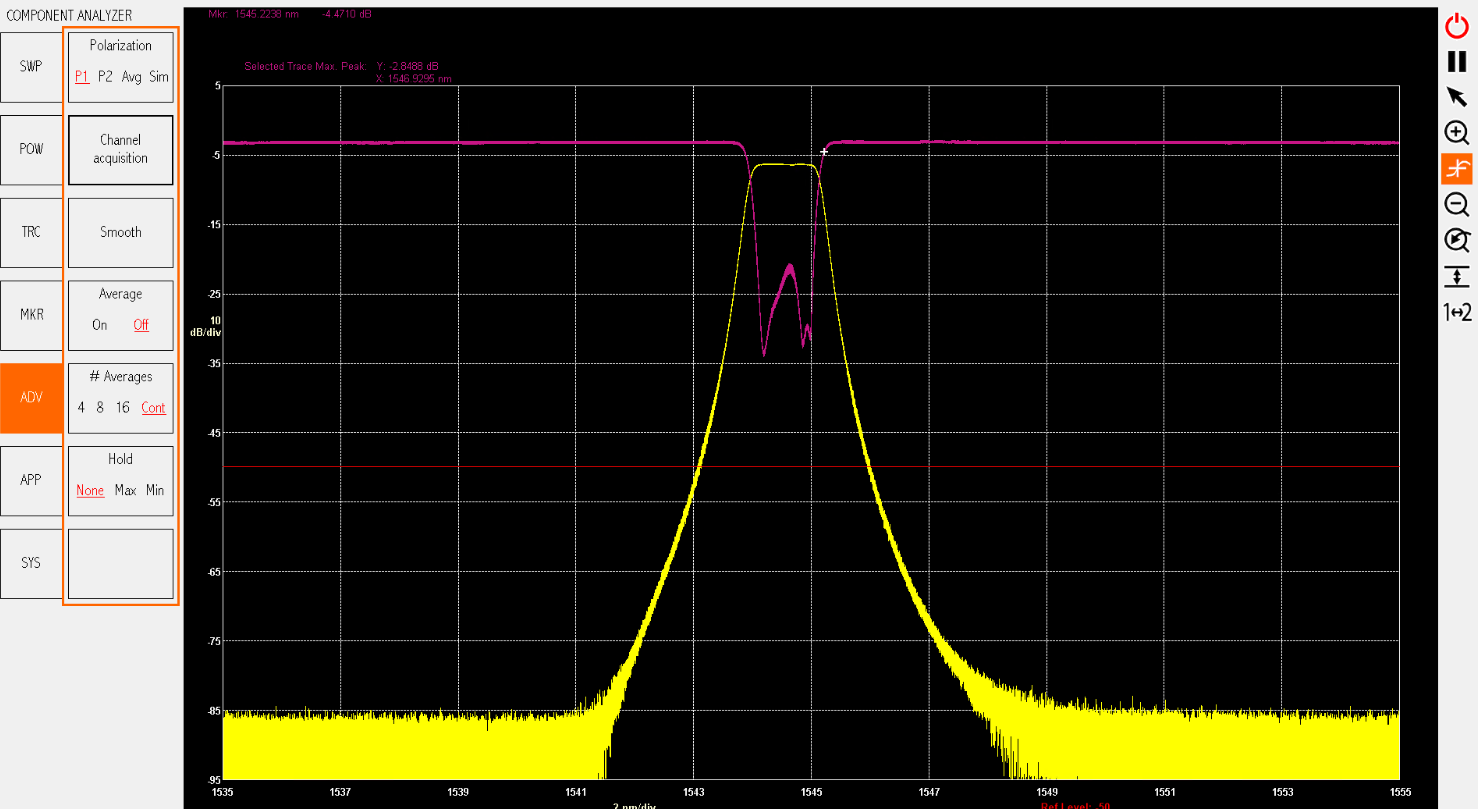

DWDM過濾器

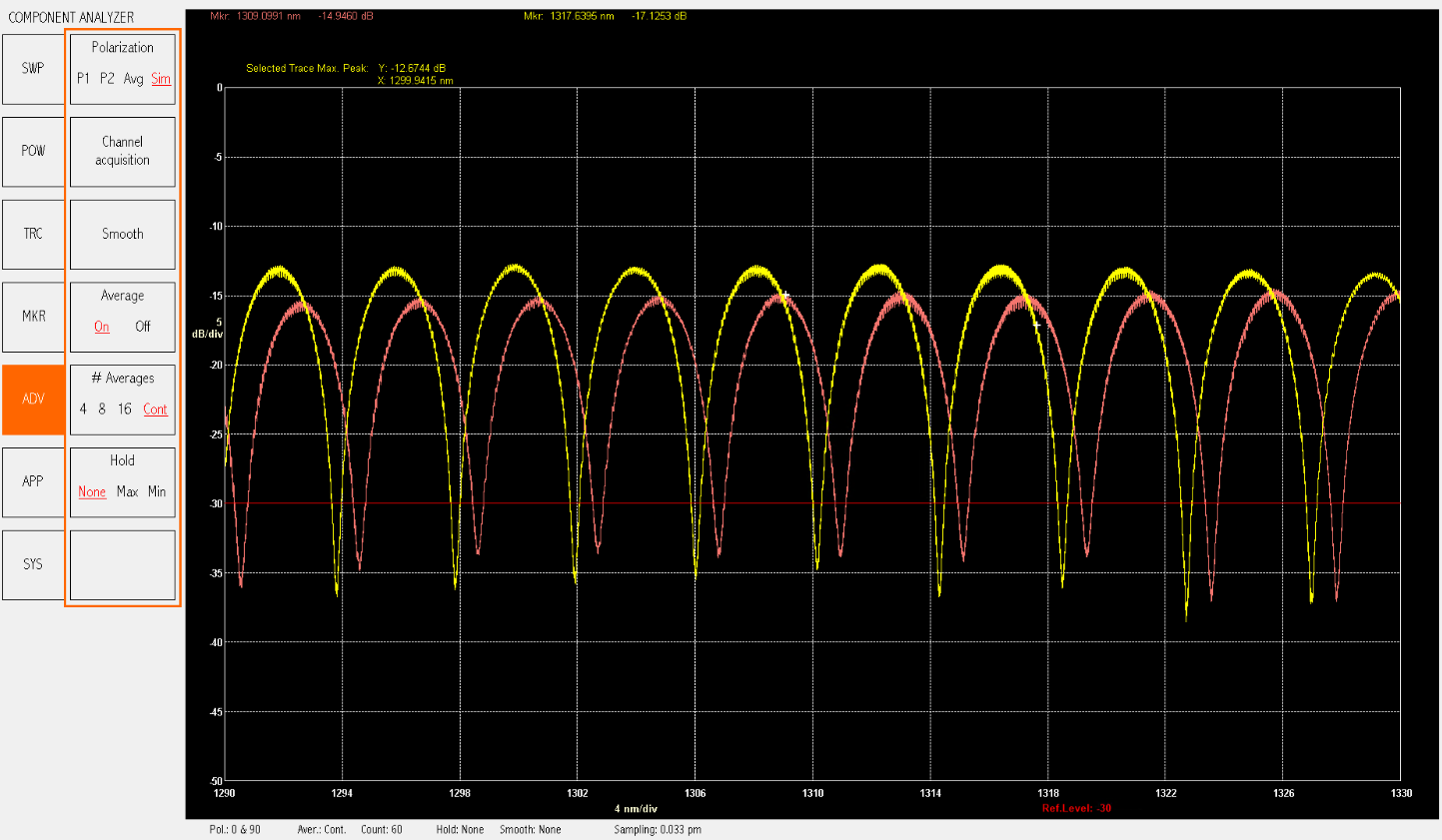

TE 和 TM光譜
技術
基于為 BOSA 400 選項 20 的無源光學元件分析開發的技術,HDCA 能夠以非凡的波長精度、可重復性和無與倫比的分辨率測量被測設備 (DUT).
HDCA 400 | HDCA 100 | ||
Measurement bands測量范圍 | O, C+L, S+C+L | T, O, C+L, S+C+L | |
性能 | |||
波長范圍 | 1510- 1620 nm (C+L) 1265- 1345 nm (O) 1480- 1630 nm (S+C+L) | 取決于 TLS 型號 | |
波長精度 | ±0 .5 pm (Typ .) | 取決于 TLS 型號 | |
波長重復性 | ±0 . 15 pm (Min .) ±0 .35 pm (Typ .) | 取決于 TLS 型號 | |
分辨率 | 0.3 MHz (0 .0024 pm) (Min .) 1 MHz (Typ .) | 取決于 TLS 型號 | |
通道數 | 1 to 4 | ||
校準輸入功率范圍 | +10 to -90 dBm | ||
動態范圍 | IL | >85 dB @ 100 nm/s | |
RL | > 55 dB | ||
功率精度 | IL | ±0 . 1 dB (Typ .) | |
RL | ±0 .5 dB (Typ .) | ||
功率分辨率 | 0.001 dB | ||
偏振測量 | 兩個正交偏振 可選PDL測量 | ||
PDL 準確度 | ±0 .04 dB | ||
PDL 重復性 | ±0 .02 dB | ||
輸出功率 | 0 dBm (Min .) 0 to 30 dB 衰減(選項) | 取決于 TLS 型號 0 to 30 dB 衰減(選項) | |
掃描速度 | 1 to 400 nm/s 100 nm/s (Typ .) | 取決于 TLS 型號 100 nm/s (Typ .) | |
數據點 | 10 Million (Max.)可配置 | ||
測量時間 | 0.4 sec @ 400nm/s C+L band | <1 sec (Typ .) | |
標準參照測量 | 是 | ||
波長校準器 | 是 |
物理 & 電氣 | ||
尺寸 (L x W x D) | A型: 470 x 445 x 140 mm (3 UA) B型: 550 x 430 x 180 mm (4 UA) | |
重量 | Max. . 20 kg | Max. . 10 kg |
操作溫度 | +15 °C 至 +35 °C | |
功率要求 | 110/220V; 50/60Hz Máx. 200W . | |
接頭 | FC/APC 其他可根據要求 | |
可用接口 | Ethernet, USB, GPIB |
