Koheron CTL101是一個具有調制與溫度控制器相結合的低噪聲電流驅動器。它被設計用于驅動窄線寬激光二極管。CTL101安裝在一個75 mm x 75 mm的正方形中，使用單一的5V電源，并可以在0到50℃之間運行。它帶有一個鋁基板和一個零插入力插座，便于安裝。
驅動電流：110-880mA
RMS噪聲：120 nARMS
3dB帶寬：12 MHz
溫度系數：15 ppm/℃
種子源驅動
14引腳蝶形封裝二極管驅動
技術參數：

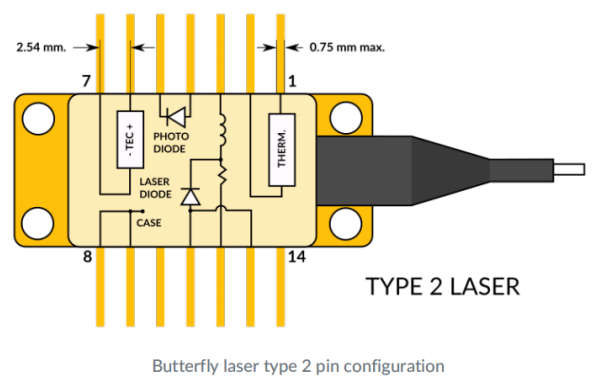

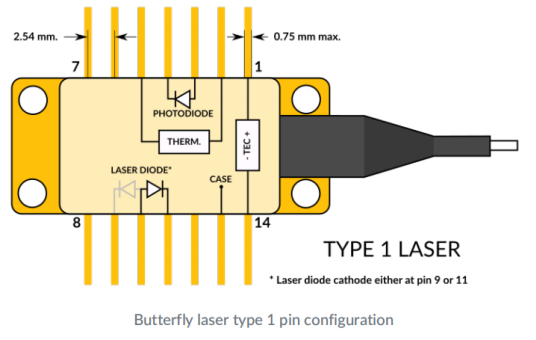

CTL101激光器控制器可用于1型激光器（CTL101-1-）和2型激光器（CTL101-2-）
B-100 | B-200 | B-400 | B-800 | |
電流驅動器 | ||||
激光電流 | 0 mA to 110 mA | 0 mA to 220 mA | 0 mA to 440 mA | 0 mA to 880 mA |
恒流制輸出電壓 （5 V power supply） | 2.2 V | 2.2 V | 2.2 V | 2.2 V |
恒流制輸出電壓 (6 V power supply） | 3.2 V | 3.2 V | 3.2 V | 3.2 V |
RMS噪聲 (10 Hz to 1 MHz, L and M modulation gains) | 120 nARMS | 200 nARMS | 390 nARMS | 810 nARMS |
RMS 噪聲 (10 Hz to 1 MHz, H modulation gain) | 150 nARMS | 280 nARMS | 560 nARMS | 1160 nARMS |
電流噪聲密度(1 kHz) | 110 pA/√Hz | 220 pA/√Hz | 420 pA/√Hz | 820 pA/√Hz |
電流限制 (L setting) | 60 mA | 150 mA | 300 mA | 600 mA |
電流限制 (H setting) | 125 mA | 250 mA | 500 mA | 1000 mA |
調制增益 (L setting) | 0.5 mA/V | 1 mA/V | 2 mA/V | 4 mA/V |
調制增益 (M setting) | 5 mA/V | 10 mA/V | 20 mA/V | 40 mA/V |
調制增益 (H setting) | 50 mA/V | 100 mA/V | 200 mA/V | 400 mA/V |
3 dB調制帶寬 | 12 MHz | 12 MHz | 12 MHz | 12 MHz |
溫度系數 | 15 ppm/℃ | 15 ppm/℃ | 15 ppm/℃ | 15 ppm/℃ |
慢啟動 (90 % setpoint) | 250 ms | 250 ms | 250 ms | 250 ms |
AC 調制截止頻率 | 1.5 MHz | 1.5 MHz | 1.5 MHz | 1.5 MHz |
TEC控制 | ||||
Max. 電流 | 0.8 A | 1.2 A | 1.2 A | 1.2 A |
溫度范圍(10 K thermistor) | 10 ℃ to 35 ℃ | 10 ℃ to 35 ℃ | 10 ℃ to 35 ℃ | 10 ℃ to 35 ℃ |
恒流制輸出電壓 | -3 V to 3 V | -3 V to 3 V | -3 V to 3 V | -3 V to 3 V |
溫度穩定性 | 0.0015 ℃/℃ | 0.0015 ℃/℃ | 0.0015 ℃/℃ | 0.0015 ℃/℃ |
激光功率監控 | ||||
光電二極管電流 | 0 mA to 1 mA | 0 mA to 1 mA | 0 mA to 1 mA | 0 mA to 1 mA |
增益 | 3.9 V/mA | 3.9 V/mA | 3.9 V/mA | 3.9 V/mA |
帶寬 | 20 MHz | 20 MHz | 20 MHz | 20 MHz |
其他 | ||||
外形尺寸 | 75 mm x 85 mm x 27 mm | 75 mm x 85 mm x 27 mm | 75 mm x 85 mm x 27 mm | 75 mm x 85 mm x 27 mm |
重量 | 103 g | 103 g | 103 g | 103 g |
供電電壓 | 4.9 V to 6.5 V | 4.9 V to 6.5 V | 4.9 V to 6.5 V | 4.9 V to 6.5 V |
工作溫度范圍 | 0 ℃ to 60 ℃ | 0 ℃ to 60 ℃ | 0 ℃ to 60 ℃ | 0 ℃ to 50 ℃ |
兼容激光器 | ||||
電流驅動：

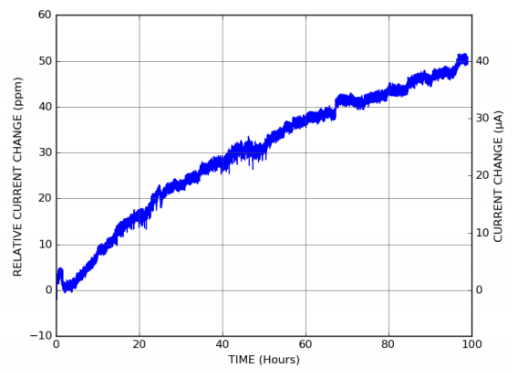

下圖顯示了CTL101激光控制器設置為800 mA電流（CTL101-2-B-800）在最初100小時內的相對電流變化

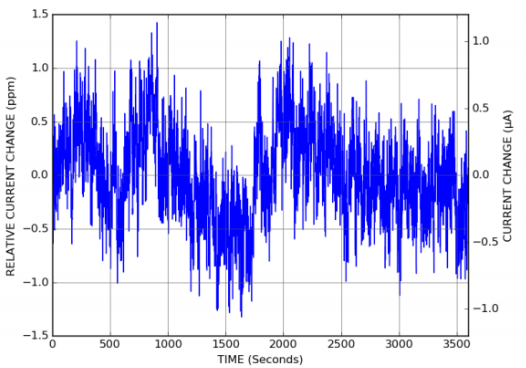

100小時后控制器的電流穩定性如下圖所示：

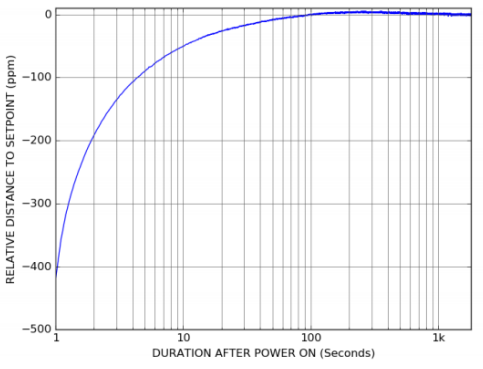

在隨后的通電后，CTL101控制器只需要一分鐘就可以將激光電流穩定在設定值的10 ppm范圍內：
電流調制：

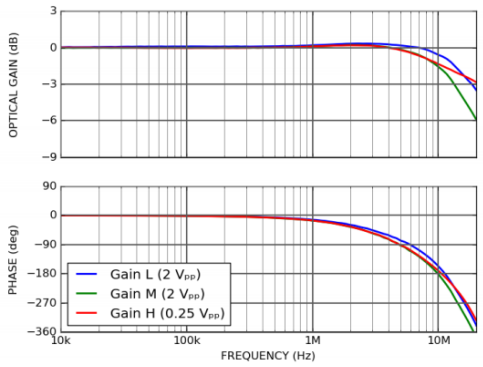

CTL101控制器在SMA連接器上有兩個可用的電流調制輸入。直流調制輸入允許在直流和10 MHz之間的電流設定值。跳線允許選擇3個調制增益（400 mA版本的2mA/V、20 mA/V和200mA/V）。

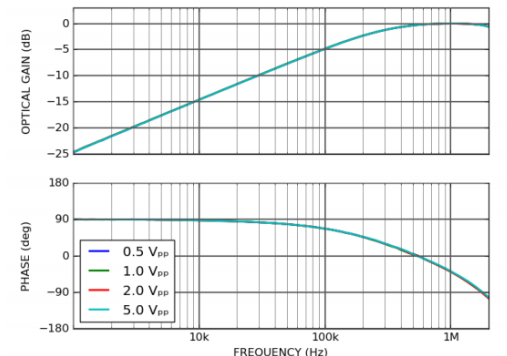

交流調制輸入可用于調制1 MHz以上的激光器，調制增益為20 mA/V：
電流噪聲：

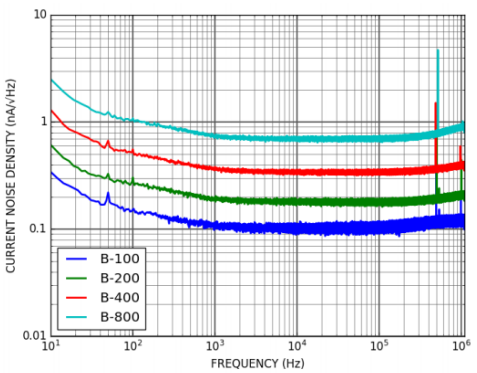

下圖顯示了在調制增益設置為額定電流下工作的CTL101控制器的電流噪聲：
溫度穩定性：
下圖顯示了在額定電流下工作的控制器的輸出電流隨環境溫度的變化：
溫度控制器：
溫度控制器由精密惠斯通橋、模擬PID控制器和線性電流驅動組成。PID增益是固定的，并且已經針對典型的蝶型激光二極管進行了調整。溫度設定值通過精密微調電位器進行調整。
