polygon laser scanner 有幾千瓦激光損傷閾值!EAGLE EYETM是一款大型多邊形激光掃描儀(多面掃描轉鏡),z高轉速為10,000 RPM。
多邊形掃描儀產生的線性掃描速度高達每秒數百米,可以是振鏡速度的>10倍。21 mm 孔徑適用于材料加工以及激光雷達、檢測、成像和其他高速光柵掃描應用。藍寶石保護的金涂層te別耐用。
需要多邊形速度但不熟悉如何實現多邊形掃描技術?精確激光掃描提供了幫助您快速實施多邊形掃描儀的工具。這包括:
? 開始掃描檢測。
? 將激光同步到多邊形。
? 將振鏡或載物臺和激光同步到多邊形。
標準型號交貨時間短,價格低廉!自定義分面計數和涂料將考慮滿足數量要求。如有問題,請隨時與我們聯系。
EAGLE EYE規格(典型鏡像尺寸的一般規格)
速度 | 1,000–10,000 RPM |
速度控制 | TTL 分機頻率參考和 USB(非無級可變) |
旋轉 | CW 標準 |
平面平整度 | λ/6@633nm每英寸 |
表面粗糙度 | < 70? RMS |
表面質量 | 60/40 |
動態軌道 | <45 arc sec |
刻面-刻面 | 總共 < 5 arc sec |
小平面基準面 | 總計<10 arc sec |
抖動 | < 0.02% |
速度穩定性 | <0.02% |
軸承 | 滾珠軸承 |
操作態度 | 任意 |
電源電壓 | 48 VDC |
Max. 電流 | < 5.0 A |
速度 | < 60 s |
電機-控制器電纜 | 300 mm |
控制器電源 I/O 電纜 | 500 mm |
控制器 | 100(W)x150(L)x40(H)mm |
啟動/停止控制 | TTL 或 USB |
速度同步信號 | TTL 或 USB |
運輸和存儲 | -20至+70℃ |
工作溫度 | 15-45℃ |
相對濕度 | 10-80% |
標準反射鏡 8 或 10 個刻面具有受保護的 AU 刻面,用于 IR
8 個面:
型號 | PLS-08-525-090-AU |
掃描角度 | ≈ 50 度(取決于光斑尺寸和光束饋送角) |
掃描速率 | 133 至 1333 Hz |
銘文直徑 (Inscribed Diameter) | 5.250”(133.35mm) |
鏡面厚度 | 0.90”(22.86mm) |
刻面通光孔徑 | 1.96” x 0.84”(49.8 x 21.3 mm) |
10個面:
型號 | PLS-10-525-090-AU |
掃描角度 | ≈ 40 度(取決于光斑尺寸和光束饋送角) |
掃描速率 | 167 至 1667 Hz |
銘文直徑 (Inscribed Diameter) | 5.250”(133.35mm) |
鏡面厚度 | 0.90”(22.86mm) |
刻面通光孔徑 | 1.64” x 0.84”(41.7 x 21.3 mm) |
可選開始掃描檢測
需要SOS檢測才能使用anypolygon掃描儀實現準確的線對線配準。它用于將連續或脈沖激光同步到掃描儀。(振鏡掃描儀需要jue對編碼器,多邊形掃描儀需要開始掃描檢測。

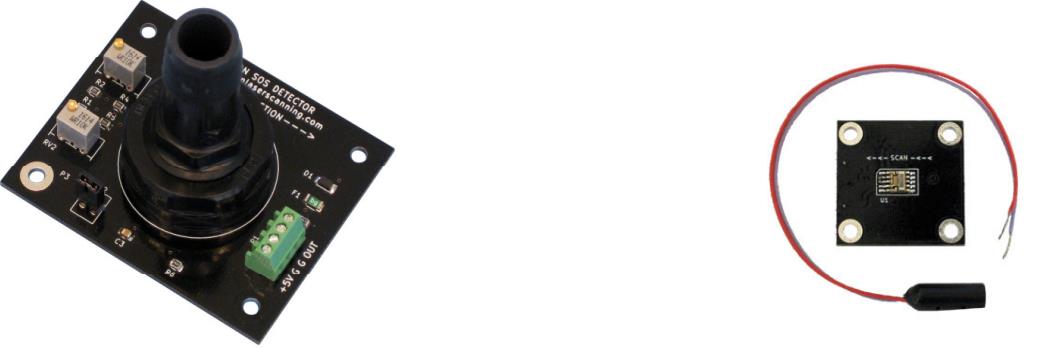

我們的精密通用SOS檢測套件專為高功率多邊形掃描頭內具有挑戰性的環境而設計。我們的精密迷你 SOS 檢測套件非常適合視音頻激光雷達和緊湊型 OEM 應用。我們的精密SOS激光是可見的,對人眼安全,不需要對焦,因此設置很容易。
