PLD-NS-GSS-Tr 是一種緊湊的短脈沖種子，用于為 10/14 針蝶形供電的半導體激光管驅動器，在長上升時間需要納秒脈沖。脈沖重復頻率可在 1 Hz 至 1 MHz 之間變化。
驅動器電路需要單 5 VDC 電源。所有其他需要的電壓均由高頻開關電源在電路板上產生。驅動器提供雙向比例-積分-微分 （PID）帶電流的熱電冷卻器控制器 （TEC）電流能力為 1.5 A，電壓能力為 4 V。PLD-NS-GSS-Tr（脈沖）的主要參數電流、偏置電流、上升時間、脈沖寬度、重復頻率、溫度設定）由計算機接口控制。
PLD-NS-GSS-Tr 提供偏置控制電流和脈沖上升前斜率，允許抑制增益開關和預整形，為了脈沖進一步放大。
PLD-NS-GSS-TR 具有外部 TTL 兼容輸入，用于從單次觸發到 100 kHz 的重復率控制。
PLD-NS-GSS-TR 具有一個外部輸出，用于與每個電流脈沖同步。
驅動器具有用于將蝶形激光二極管直接焊接到驅動器板上的焊盤和大型散熱器，以實現穩定的散熱。
10/14針蝶形的特殊設計激光二極管
輸出電流高達 2000 mA
輸出電壓高達 3 V
可調脈沖寬度 10 – 500 ns
重復頻率高達 1 MHz
外部觸發選項
增益開關抑制選項
脈沖預成形選項
USB、CAN接口
板載TEC控制器
5V 直流輸入電源
由散熱器完成
緊湊尺寸 85 mm x 60 mm x 21 mm
參數 | Min. | 典型 | Max. | 單位 |
輸入 | ||||
電壓 | 4.8 | 5.0 | 5.2 | V |
電流 | _ | _ | 2 | A |
外部觸發器（50 Ω） | 3.3 | _ | 5 | V |
輸出 | ||||
脈沖電流 | _ | _ | 1000 | mA |
恒流制輸出電壓 (Compliance Voltage) | 1 | _ | 3 | V |
偏置電流 | _ | _ | 150 | mA |
脈沖寬度 * | 10 | _ | 500 | ns |
脈沖寬度步進 | _ | 0.2 | _ | ns |
重復率 * | 0.001 | _ | 1000 | KHZ |
上升時間 ** | 8 | _ | 100 | ns |
下降時間*** | 2 | _ | 5 | ns |
TEC 電流 | -1.5 | _ | 1.5 | A |
TEC 電壓 | 1 | 4 | V | |
TEC 溫度設定 | 15 | 25 | 50 | ℃ |
溫度 | ||||
操作 | +10 | _ | +50 | ℃ |
存儲 | -20 | _ | +70 | ℃ |
濕度，無冷凝 | _ | _ | 95 | % |
連接 | ||||
電源和接口連接器 | 接線端子 （1-282834-0 TE 連接） | |||
USB | 迷你 USB，B 型 （1734035-1 TE 連接） | |||
機械 | ||||
尺寸 | 85mmx 60mmx 21mm | |||
重量 | 不超過 160g | |||
* Max. 占空比限制為2 %
** 由用戶控制
***輸出性能取決于半導體激光管特性
尺寸和連接
引腳 | 功能 | 描述 |
1 | -5VDC | 設備接地 |
2 | +5VDC | 電源輸入 |
3 | CANH | CAN總線高 |
4 | CANL | CAN總線低 |
5 | NC | — |
6 | NC | — |
7 | NC | — |
8 | NC | — |
9 | GND | 設備接地 |
10 | INT | 聯鎖 |
兼容的激光引腳排列
14 引腳和10引腳蝶形封裝
典型性能特征

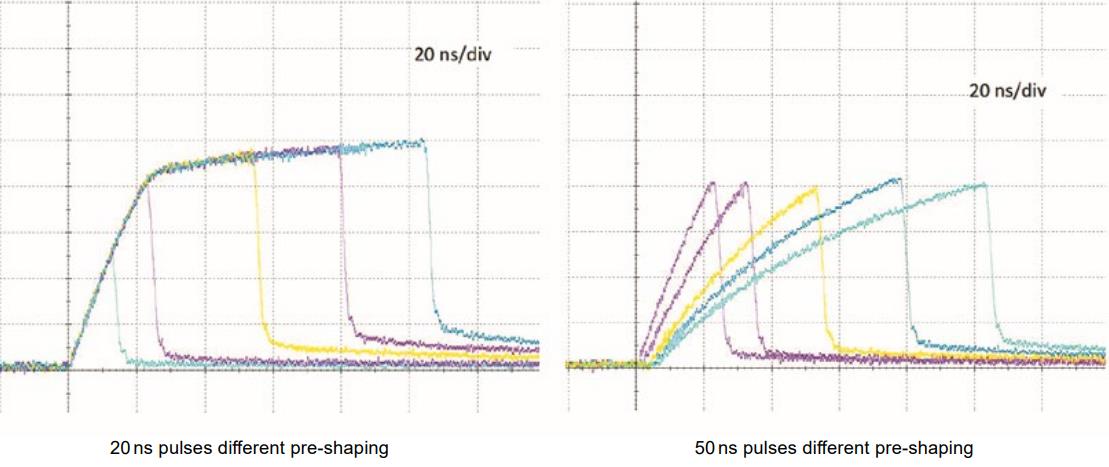

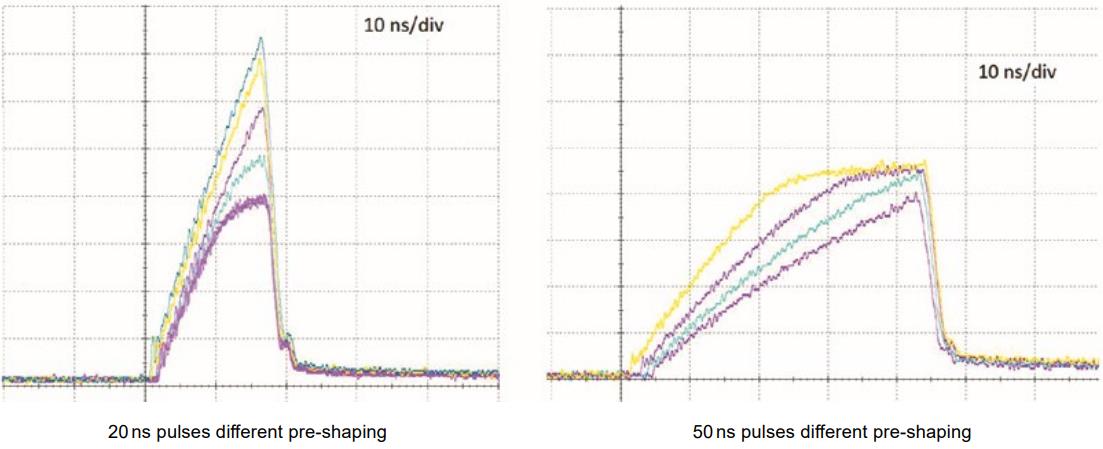

20ns及50ns脈沖不同預整形
