多?？烧{(diào)衰減器基于筱曉光子獨te光學設計加工能力，我們的VOA具有能快遞調節光衰減、尺寸小、低插損、低偏振相關損耗、高模式相關穩定性及高可靠性等特點，主要應用于多模傳輸網絡、功率均衡、產品測試、相關儀器設備等。
● 工作波長范圍寬 &溫度范圍廣
● 低插入損耗
● 偏振相關損耗及偏振模色散小
● 具有非常高的可靠性和穩定性
● Telcordia GR-1221 & GR-1209
● 多模產品測試
● 多模傳輸網絡
● 功率均衡
● 接收機保護
● 相關儀器設備
項目 | 光學性能 | 規格 | 備注 | ||
1 | 衰減器類型 | Bright or Dark | Bright | Bright:最小插損@0V Dark:最大衰減@0V | |
2 | 工作波長 | nm | 850±10 | ||
3 | 衰減范圍 | Min | dB | 30 | 工作電壓：≤±10V，方波 |
4 | 插入損耗 | Max | dB | 1.0 | |
5 | 重復性@20dB | Max | dB | 0.1 | |
6 | 模式相關損耗@20dB20Minute | Max | dB | 0.2 | |
7 | 回波損耗 | Min | dB | 30 | |
8 | 響應時間 | Max | ms | 5 | |
9 | 最大可承受光功率 | Max | mw | 500 | |
電學性能 | 規格 | ||||
1 | 驅動電壓（AC） | Max | V | 15 | |
2 | 功耗 | Max | mw | 10 | |
機械性能 | 規格 | ||||
1 | 光纖類型 | 50/125um、62.5/125um | |||
2 | Fiber Length | Min | m | 1.0 | |
備注：
*.有所指標皆為未不含接頭指標，切僅在以上波長，偏振態和溫度下確保有效
**.指標若有更改，恕不另行通知。
推薦應用
在多模VOA后端接入一個5:95分束器，其中5%端口輸出接多模PD，為監控
端，95%端口直接輸出，為輸出端。
通過監控端進行數據反算，控制輸出電壓，使輸出端達到設定衰減值。

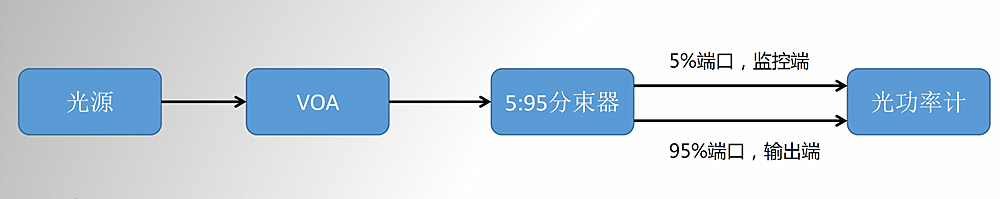

測試框圖

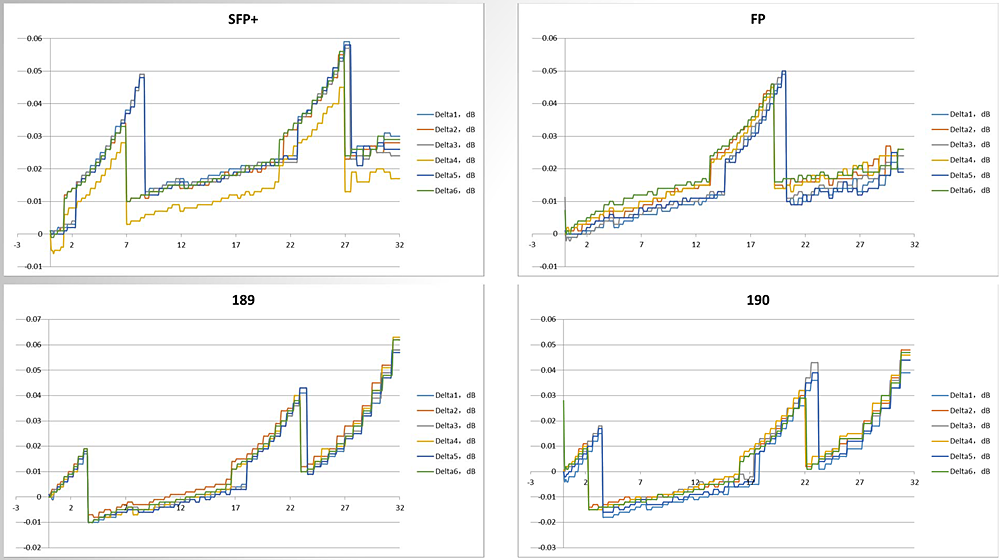

測試數據---衰減準確度
1. 橫坐標為衰減值。
2. 縱坐標為：監控端推算衰減值與輸出端實際衰減值差值。
推薦供電條件
1.連續方波驅動，頻率：5KHZ,波形：方波
2.峰峰值：0-35V，占空比：50%
MEMS-VOA- W□□□□ -☆-△-XX
W□□□□：Wavelength
850:850nm
1310:1310nm
1550:1550nm
1570:1570nm
1650:1650nm
☆ ：Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
S5A=MM50/125+ FC/APC
S5P= MM50/125+ FC/PC
S6A=MM62.5/125+ FC/APC
S6P= MM62.5/125+ FC/PC
