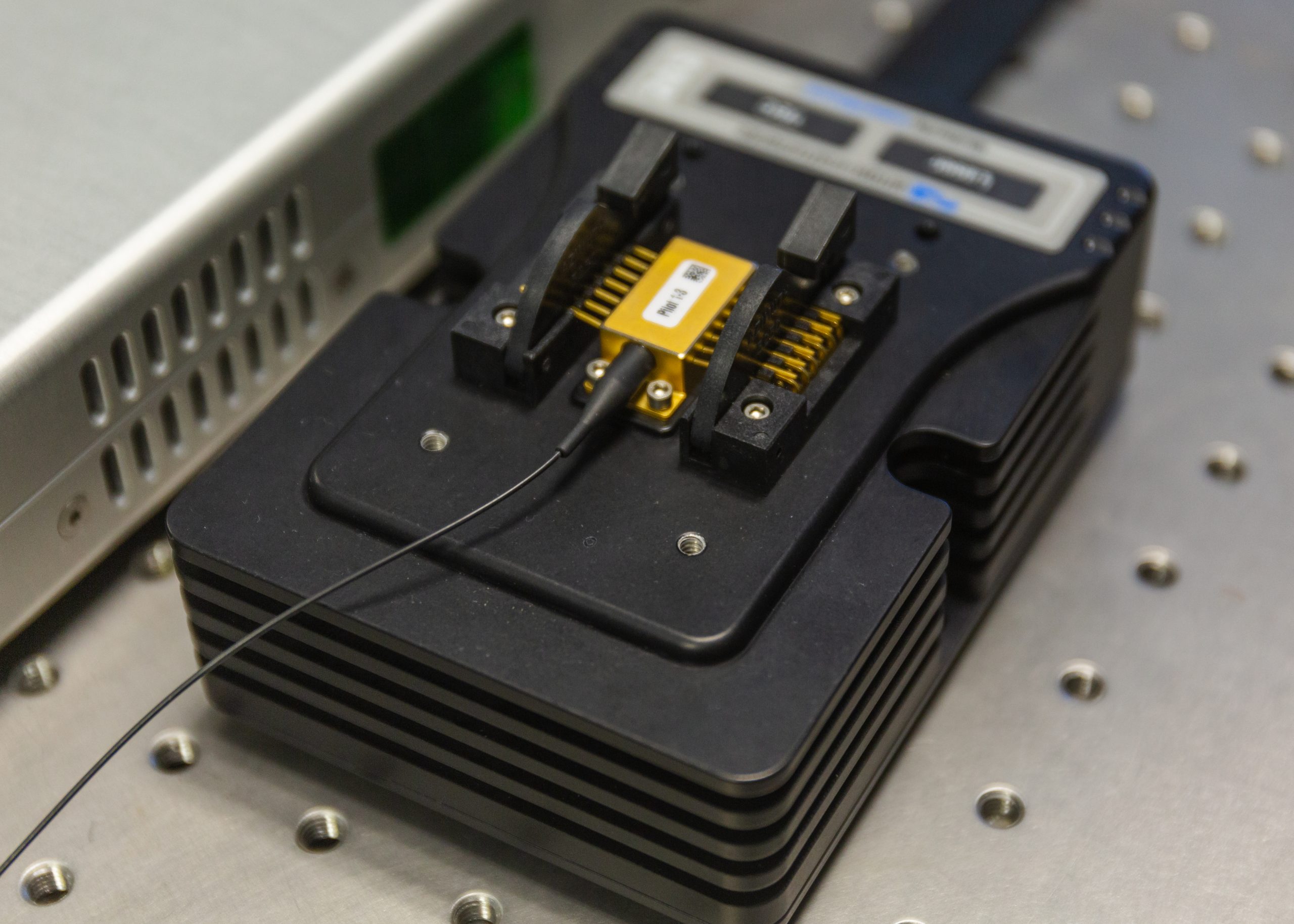

Pilot Photonics的可調諧激光器是c波段的InP單片單模激光器。激光器的調諧范圍為> 30 nm中心在1550 nm，具有明顯的模式島和高的側模抑制比。這些器件的調諧依賴于反向電壓控制的電光效應，從而實現了快速開關，低線寬< 150 kHz和低功耗。 這些激光器采用標準的14針蝶形封裝，帶有熱電冷卻器、內部隔離器和帶FC/APC連接器的偏振維持(PM)光纖尾纖。其他配置可根據要求提供。
產品特點
單模激光芯片
一體設計
C波段波長
超寬的調諧范圍, > 30 nm
高側模抑制比 > 45 dB
輸出功率 > 0 dBm
低線寬激光器,<150 kHz
快速開關，可通過電壓調節
納秒開關時間
應用
密集波分復用(DWDM)
相干光通信技術
分布式光纖傳感&氣體傳感
傳感解調
光纖安裝和測試
光學參數規格 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
中心波長 | 1550 | nm | |||
調諧范圍 | 30 | - | 40 | nm | |
輸出功率 | 0 | - | 15* | dBm | *以SOA作為輸出 |
側模抑制比(SMSR) | 45 | 50 | 60 | dB | |
線寬 | 100 | 150 | 200 | kHz | |
操作規范 | |||||
反向電壓（任意段） | - | - | 10 | V | |
總功耗 | 3 | W | PIC 和 TEC | ||
制冷器電壓 | -2 | 2 | V | ||
制冷器電流 | -1 | 0 | 1 | A | |
芯片溫度 | 15 | 20 | 40 | °C | |
管殼溫度 | -5 | 25 | 75 | °C | |
儲存溫度（非操作） | -40 | 60 | °C | ||
25℃時的熱敏電阻 | 10 | kΩ | NTC, Beta 3575 k | ||
物理規格 | |||||
尺寸 | 2.3 x 1 | mm | 裸芯片 | ||
光學隔離 | 30 | dB | |||
偏振消光比 | 17 | 20 | 25 | dB | |
光纖類型 | Corning PANDA PM | 在蝶形包裝中，慢軸對準 | |||
光纖連接器 | FC/APC | 在蝶形包裝中，窄鍵 |

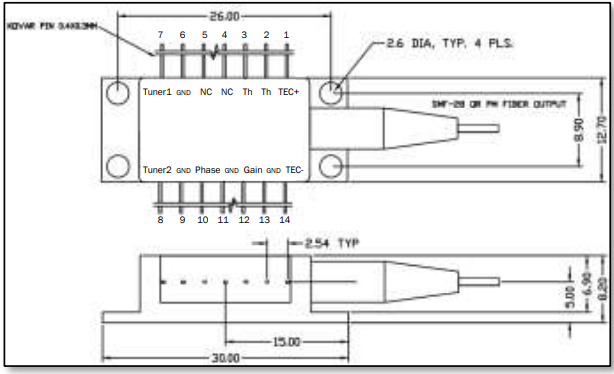

引腳定義
1 | TEC+ | 8 | Tuner 2 |
2 | Thermistor | 9 | Ground |
3 | Thermistor | 10 | Phase |
4 | Not Connected | 11 | Ground |
5 | Not Connected | 12 | Gain |
6 | Ground | 13 | Ground |
7 | Tuner 1 | 14 | TEC- |
