光學后向散射反射儀(Optical Backscatter Reflectometer) Luna OBR 4600是Luna屢獲殊榮的光學后向反射儀TM產品線的一部分。OBR 4600專為組件和短期網絡測試和故障排除而設計,可實現具有反向散射水平靈敏度的超高分辨率反射計。OBR 4600具有低至10微米的采樣分辨率、零死區、極低的噪聲基底,以及擴展范圍和分布式溫度和應變傳感的選項,提供了行業優秀的反射計技術,使您能夠所未有地“看到”您的組件和系統內部。
?“Zero Dead Zone零死區”反射計
?以10μm采樣分辨率測量30 m
?80 dB動態范圍
?后向散射級靈敏度(-130 dB)
?高速掃描(1 m段,z高3 Hz)
?增程提供2公里無死區的續航里程
?測量IL、RL、分布損耗、距離、極化狀態、相位導數和群延遲
?高分辨率C和L波段(OBR 4600)或O波段(OBR-4613)能力

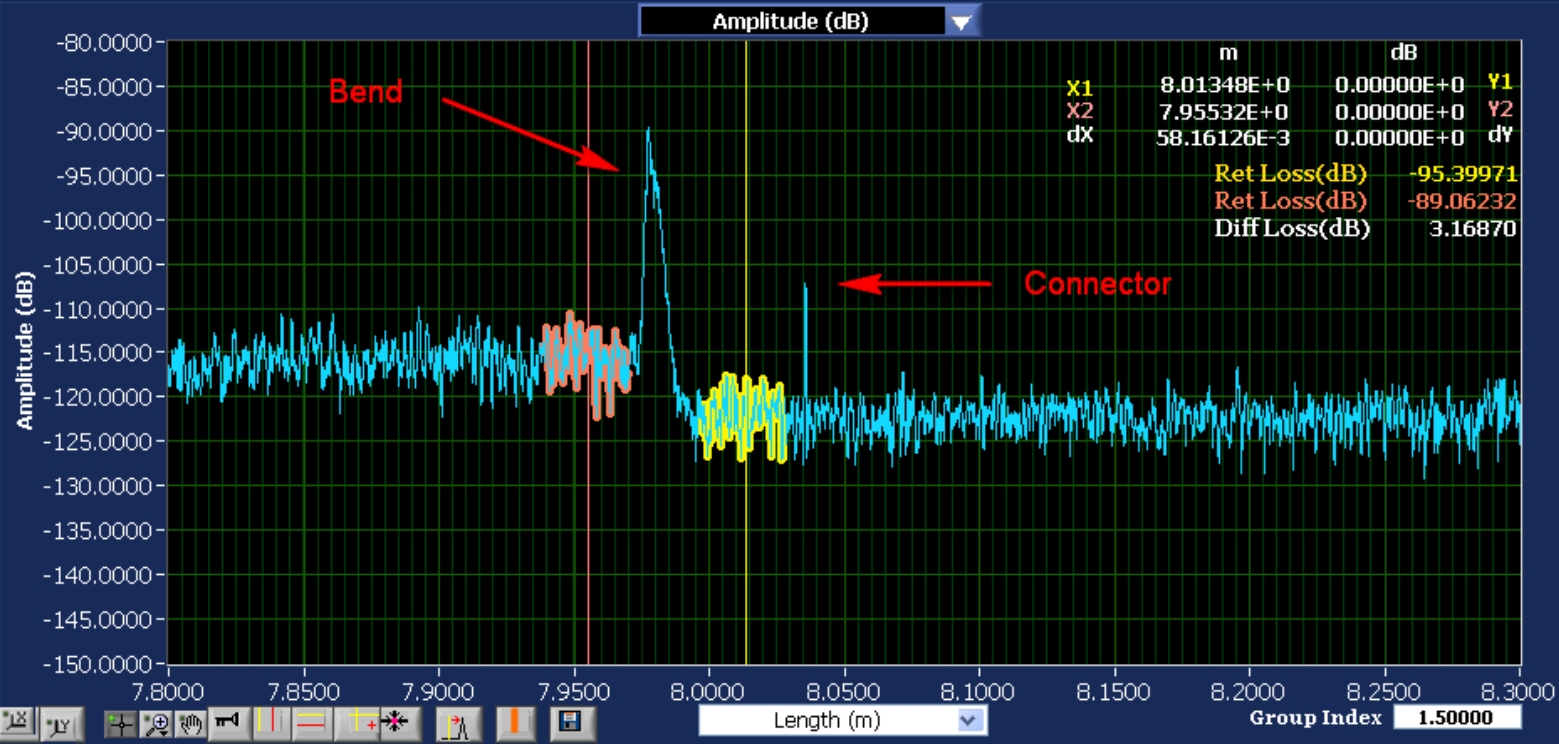

方便地定位及診斷光纖的彎折、熔接、連接頭及斷裂等各類故障
定位各點的插損,對小型化組件所未有的可見性
輕松定位、識別和排除宏觀彎曲、拼接、連接器和斷裂,深入期間內部,評估每個接口的RL和IL,將IL點定位在網絡或組件中的每個點上——消除削減(assembly – eliminate cutbacks)
7秒內以10微米的分辨率完成30米的測量
以3Hz的頻率連續測量1米的范圍
可測試并定位2千米的光纖網絡故障
光纖組件的自動檢驗
器件或模塊內溫度及應力的監測
光纖或無源器件的故障定位
光纖溫度傳感、光纖應力傳感
型號對比
參數 | OBR 5T-50 | OBR 4200 | OBR 4600系列 |
波長范圍 | 1546.69nm | 1542±2nm | (OBR 4613) 1270-1340nm (OBR 4600) 1525-1610nm |
靈敏度 dB | -125 | -125 | -130 |
空間分辨率 mm | 0.02 | 1.5 | 0.01 |
插損動態范圍 dB | 10 | 16 | 18 |
回損動態范圍 dB | 65 | 50 | 70 |
相位測量功能 | 無 | 無 | 有 |
傳感功能 | 無 | 無 | 有 |
Max. 測量長度 m | 8.5(可延長到16) | 500 | 2000 |
測試時長 s | 0.084(8.5m) | 3.8(10m) | 6(30m) |
點掃描模式
點掃描模式允許掃描被測設備的任何1米或2米區域,從而縮短測量時間和更小的數據文件。下表中的速率用于以100nm/s的激光調諧速度進行的測量。
點掃描測量速率 | ||||
Mode | - | 30 m mode | 70 m mode | Extended Range (2000 m) |
掃描的子區域 | - | 1 or 2 m | 1 or 2 m | 80 m |
波長范圍 | 3.2 nm | - | - | 0.15 Hz |
5 nm | 3.7 Hz | 2.9 Hz | - | |
20 nm | 1.8 Hz | 1.2 Hz | - | |
80 nm | 0.5 Hz | - | - | |
z佳采樣分辨率 | 10 μm | 20 μm | 0.25 mm |
示例應用
硅光子器件構建在硅光子平臺上,代表了一種高水平的功能,可小型化為很高的封裝密度。OBR 4600的高空間分辨率和高靈敏度提供了以非常高的細節水平查看設備內部的能力。
例如,UCSB的光電子研究小組在硅平臺上制造了一條一米長的螺旋延遲線。OBR 4600用于測量光子集成電路(PIC)內部的分布損耗,該電路的尺寸僅為1cm2。

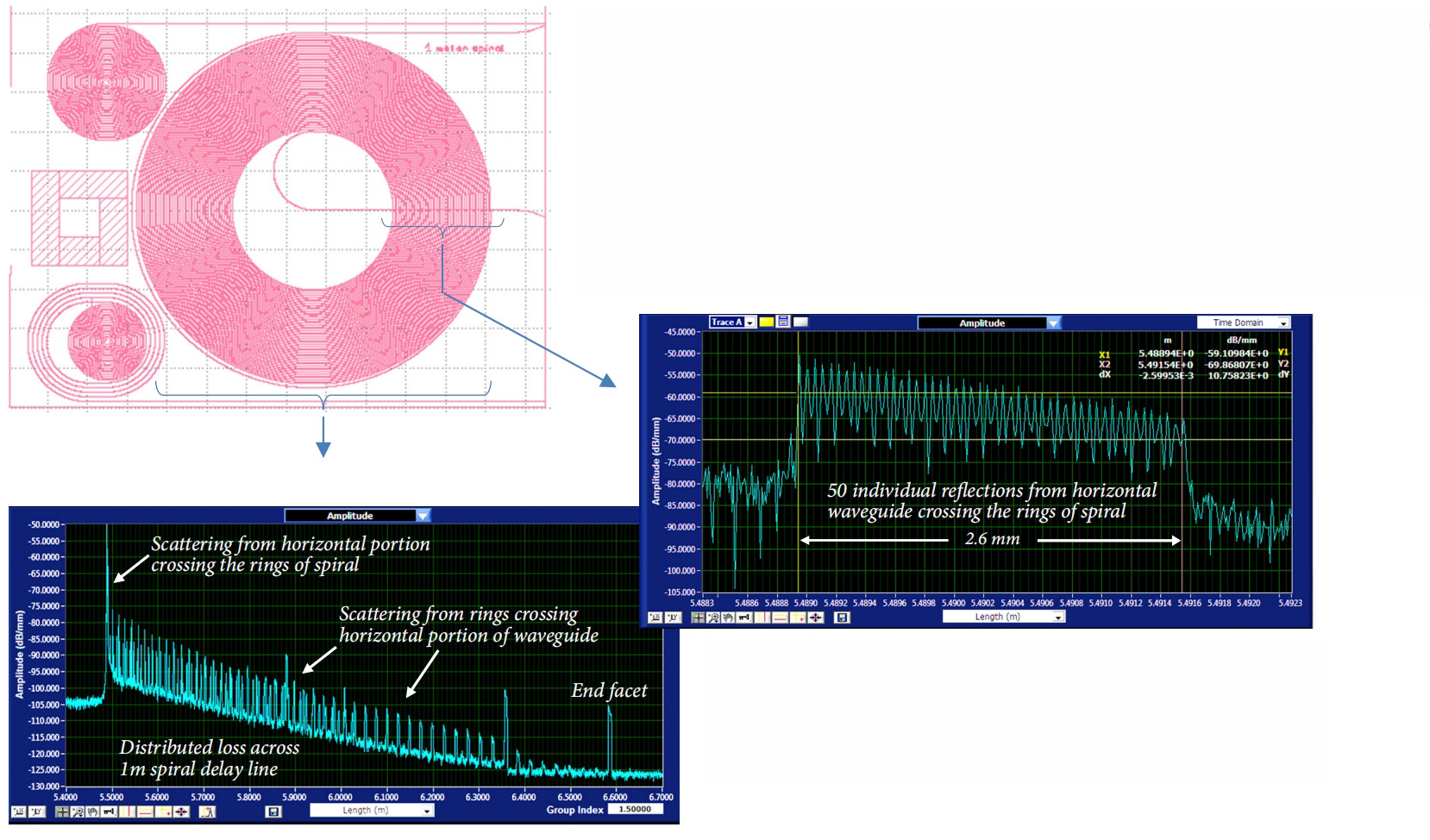

波導的水平部分在螺旋上的掃描如左下圖所示。波導交叉點間隔僅50微米,清晰可見。
1米的螺旋波導顯示在掃描波導中,與下面的螺旋環交叉。右圖清楚地顯示了一米螺旋上的分布損耗,包括水平波導交叉處的散射。
OBR 4600背光反射計參數表
參數 | 規格指標 | 單位 | ||
Max. 測量長度: | ||||
標準模式 | 30或70 | meters | ||
長量程模式 | 2000 | meters | ||
空間分辨率(兩點間)1: | ||||
10um(30米內) | um | |||
20um(70米內) | mm | |||
1mm(2000米內) | mm | |||
死區: | ||||
等于兩點間的空間分辨率 | ||||
波長范圍2: | ||||
1270-1340 或 1525-1610 | nm | |||
波長 | ||||
分辨率(Max. ) | 0.02 | pm | ||
精度3 | ±1.5 | pm | ||
回損: | ||||
動態范圍4 | 70 | dB | ||
總范圍 | 0~-125 | dB | ||
靈敏度 | -130 | dB | ||
分辨率 | ± 0.05 | dB | ||
回損精度 | ± 0.1 | dB | ||
插損: | ||||
動態范圍5 | 18 | dB | ||
分辨率 | ± 0.05 | dB | ||
插損精度 | ± 0.10 | dB | ||
群延時: | ||||
精度 | 1.0 | ps | ||
分布式傳感6: | ||||
空間分辨率 | ±1.0 | cm | ||
溫度精度7 | ±0.1 | ℃ | ||
應力精度7 | ±1.0 | μstrain | ||
測量時間8: | 標準模式 | 快速掃描11 | 定點模式11 | |
5nm掃描時間 | 3 | 1.6 | 0.3 | s |
時間與掃描波長速度 | 2.1s+0.14s/nm | 1.3s+0.06s/nm | 0.15s+0.02s/nm | |
長量程(2km)掃描時間 | 20 | s |
所有參數適用于單模光纖。
對于多模光纖,參數僅為名義值
1. 在整個長度內。
2. 名義范圍。
3. 精度由內置的、NIST可追溯的HCN氣室來保證。
4. 對于2千米的選項,回損動態范圍是60dB。
5. 這個插損動態范圍是在標準的單模光纖散射水平(~-100dB/mm)低于背景噪聲(~-118dB/mm)前的單程損耗。
分布式傳感
分布式傳感作為一種選擇,允許您使用OBR 4600通過分析標準現成光纖固有的瑞利散射來檢測和監測連續應變和溫度,用戶指出的空間分辨率低至0.32毫米。或者,Luna ODiSI平臺針對傳感應用進行了優化,并提供易于使用的,可重復和穩健的傳感器測量解決方案。具有分布式傳感選項的OBR 4600在需要額外靈活性和定制的專業或研究應用中te別有用。
型號說明
Catalog # | Description | Includes |
OBR 4600 | 光學后向散射反射計,1525 nm-1610 nm | OBR 4600主機,適用于C和L波段和標準長度模式(30米和70米),儀器控制器(工作站級筆記本電腦)和配件套件。 |
OBR 4613 | 光學后向散射反射計,1270 nm-1340 nm | 用于O波段和標準長度模式(30米和70米)的OBR 4600主機、儀器控制器(工作站級筆記本電腦)和配件套件。 |
OPT06009 | 2000m測量擴展型號 | 可選擇掃描長度不超過2km、樣本間距為1mm的設備。 |
OPT06004 | 桌面分析軟件 | 僅使用保存的OBR測量數據文件,提供OBR 4600的所有分析和數據可視化的軟件。 |
OPT06008 | 自定義軟件開發工具包 | 帶有允許自定義GUI開發的DLL的SDK工具包。 |
