Femtochrome的自相關儀使用了具有技術上認可保護的轉鏡延遲線,速度快,準確度高。配置的PMT具有10-7W2靈敏度,是光纖激光器測試有效,精確的儀器。
其中FR-103XL系列是用途廣泛的自相關儀,提供了一個優秀的超快脈沖激光器測試方案,適用于弱信號的通信光波長以及fs量級的鈦藍寶石超快激光器,其具有的PMT與PD兩種模式,可實現Max. 3.0um的超快脈沖測量,配置的平行反射鏡Max. 能測到90ps的脈沖激光。
● 寬的脈寬測試范圍
● 旋轉平行反射鏡組件
● 無色散,高分辨率
● 互相關性
● 監測超短脈沖
● 光器的光束診斷
自動/交叉相關器:
FEMTOCHROME提供非線性晶體Nonlinear Crystal (NL) 和雙光子電導率Two-Photon Conductivity (TPC) 自相關器,可輕松配置為互相關。
NL 晶體單元提供具有高動態范圍的無背景(background-free)操作。TPC單元是干涉式的。
NL 晶體型號:
FR-103XL
我們的多功能通用自相關器,掃描范圍 >200ps。非常適合大多數應用,包括光通信。
它的 HS 版本提供 10 -8 W 2的超高靈敏度圖 !
FR-103MN
FR-103XL 的緊湊型,掃描范圍更?。?75ps)
FR-103HP
帶 PD 檢測器的緊湊、經濟高效的自相關器。
FR-103WS
寬掃描自相關器具有可選的非常的“實時”掃描范圍 >1ns。
TPC 型號:
FR-103MC
超緊湊、低成本干涉自相關儀,掃描范圍 > 50ps。
FR-103TPM
用于多光子顯微鏡的 TPC 自相關器
FR -103 快速掃描自相關器可作為標準單元購買,并可通過多種選項進行升級,以涵蓋 410nm-10μm 波長范圍內超短脈沖的任何應用。
所有型號均提供同類產品中z高的靈敏度和分辨率。它們的特點還在于掃描范圍廣,
無需犧牲任何分辨率即可獲得。
這些特性賦予 FR-103 系列Max. 的多功能性。
NL晶體型(SHG)單元提供無背景操作,具有高動態范圍(~104)。NL Crystal (SHG) units providing background-free operation w/ high dynamic range (~104).
NL Crystal (SHG) Models NL晶體(SHG)模型 | FR-103XL | FR-103MN | FR-103HP | FR-103WS |
Resolution分辨率 | 1fs (1) | 1fs(1) | 1fs(1) | < 2fs(1) |
Wavelength Range 波長范圍 | 410 - 5000 nm | 410 - 5000 nm | 410-5000nm | 410-5000nm |
Scan Range 掃描范圍 | > 195ps | > 75ps | > 75ps | > 500ps(2) |
Pulsewidth Range 脈寬范圍 | 5fs → 100ps | 5fs → 40ps | 5fs → 40ps | 10fs→300ps |
Sensitivity [(PavPpk)min] (3) 靈敏度 | 10-7W2 | 10-7W2 | 10-2W2 | 10-7W2 |
Fiber Coupled (/FA) 光纖耦合/自由空間 | Option | Option | Option | Option |
Interferometric (/IO) 干涉/非共線 | Option | Option | Option | Option |
Crosscorrelation (/CC) 互相關 | Option | Option | Option | Option |
Min. Input Pulse Rep Rate Min. 輸入脈沖重頻率 | 4Hz(4) | 4Hz(4) | 4Hz(5) | 4Hz(5) |
Computer Data Acquisition 計算機數據獲取 | Option | Option | Option | Option |
Comment 評價 | Uniformly Rotating // Mirror Assembly 勻速旋轉 //鏡子組件 | Compact version of FR-103XL FR-103XL的緊湊型 | Low cost for Medium &High Power lasers 中高功率激光器的低成本 | Ultra-wide Scan range 超寬掃描范圍 |
Notes: (1) With a<25μm NL crystal thickness
(2) Scan range > 1ns w/WSR option
(3) Noise Equivalent signal level with a 1mm NL crystal and 1ps resolution
(4) Min Rep Rate: Standard: ~100kHz, w/(HS):<1kHz , w/LRR (Low Rep Rate Option ): 4Hz
(5) Min Rep Rate: Standard (‘real-time’):<1kHz , w/CDA: 4Hz
(6) At 1550nm w/1300 photosensor module
注:(1)晶體厚度<25μm NL
(2) 掃描范圍>1ns,帶WSR選項
(3) 具有1mm NL晶體和1ps分辨率的噪聲等效信號電平
(4) Min. 重復頻率:標準:~100kHz,w/(HS):<1kHz,w/LRR(低重復頻率選項):4Hz
(5) Min. 重復頻率:標準(“實時”):<1kHz,帶CDA:4Hz
(6) 1550nm寬/1300光傳感器模塊
TPC units featuring interferometric operation
具有干涉操作功能的TPC型單元
Two-Photon Conductivity (TPC) 雙光子電導率(TPC) | FR-103MC | FR-103TPM |
Resolution分辨率 | 1fs | 1fs |
Wavelength Range波長范圍 | 500-5000nm | 500-2200nm |
Scan Range 掃描范圍 | > 50ps | > 50ps |
Pulsewidth Range脈寬范圍 | 5fs ? 25ps | 5fs ? 25ps |
Sensitivity(6)靈敏度 | 10-4W2 | 10-4W2 |
Interferometric 干涉測量 | Yes | Yes |
Fiber Coupled Option (/FA) 光纖耦合/自由空間 | Yes | No |
Computer Interface Option (/CDA) 計算機接口選項 | Yes | Yes |
Minimum Input Pulse Rep Rate Min. 輸入脈沖重復率 | 4Hz | 4Hz |
Comment | Inexpensive, palm-size OEM Applications 廉價、手掌大小的OEM應用 | Multiphoton Microscopy model, w/o affecting laser beampath 多光子顯微鏡模型,w/o影響激光束路徑 |

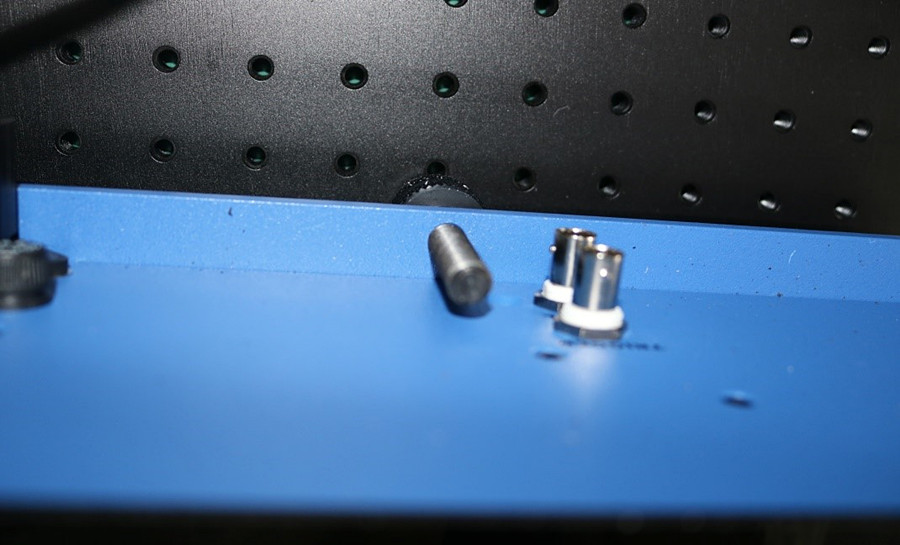

背面接口(BNC接口連接示波器讀取)

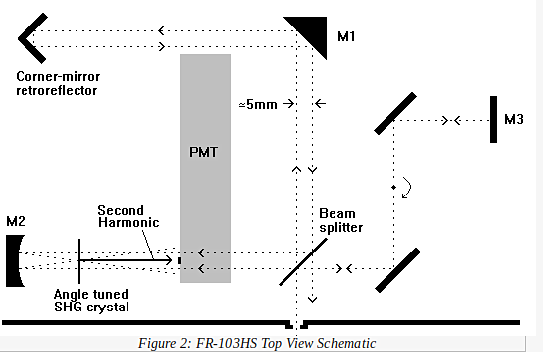

自相關儀光路圖

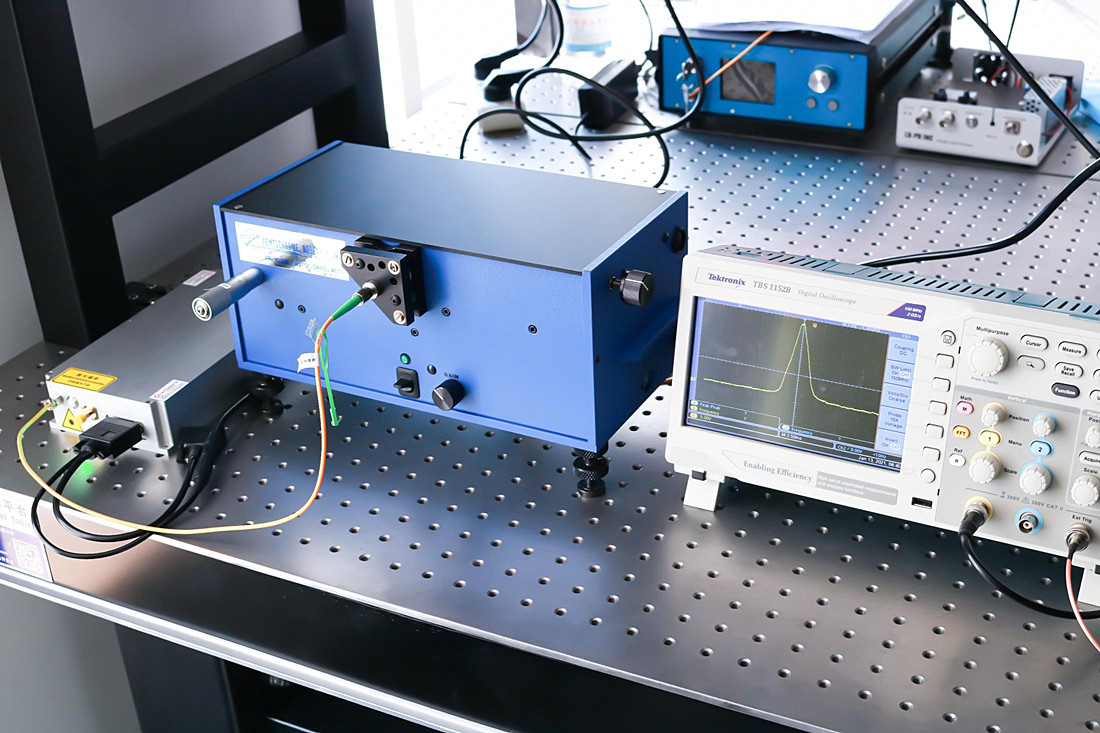

1064nm脈沖激光器脈寬實測圖

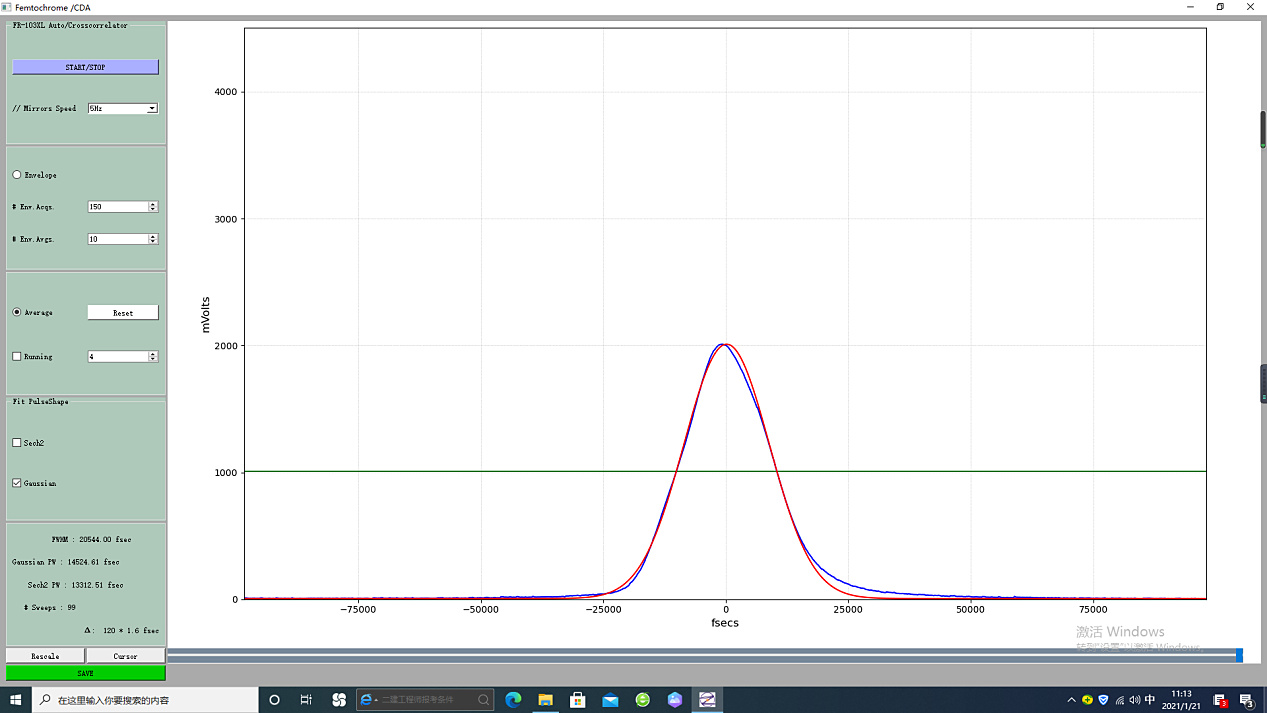

CDA軟件測試(Gaussian、Sech2擬合)
非線性晶體類型
/BBO 410-600nm
/KDP 510-1100nm
/IR 850-1800nm
IR擴展波長范圍
/1100 900-2100nm
/1700 2000-3200nm
/3000 3000-5000nm
定制化選項
/CC (Crosscorrelation ) 互相關
/IO (Interferometric) 提供具有干涉分辨率的共線二次諧波發生(SHG)
/FA (Fiber Adapter) 光纖耦合輸入(FC/APC和FC/PC)可以選擇
/FC (Fiber Coupled) 固定的FC/PC光束準直器 ,無需對光
/LRR (Low Rep Rate ) 可測量重復率低至4 Hz的脈沖
軟件選項
/CDA(Computer Data Acqusition) 提供配套軟件
型號舉例:
FR-103XL/IR/1100/FA/IO/CDA
FR-103XL/IR/1700/LRR/CDA
FR-103XL/IR/3000/FA/CC/CDA
