波長范圍：510-1100nm；掃描范圍> 500ps；脈寬范圍：10fs→300ps
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : E80100091 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |

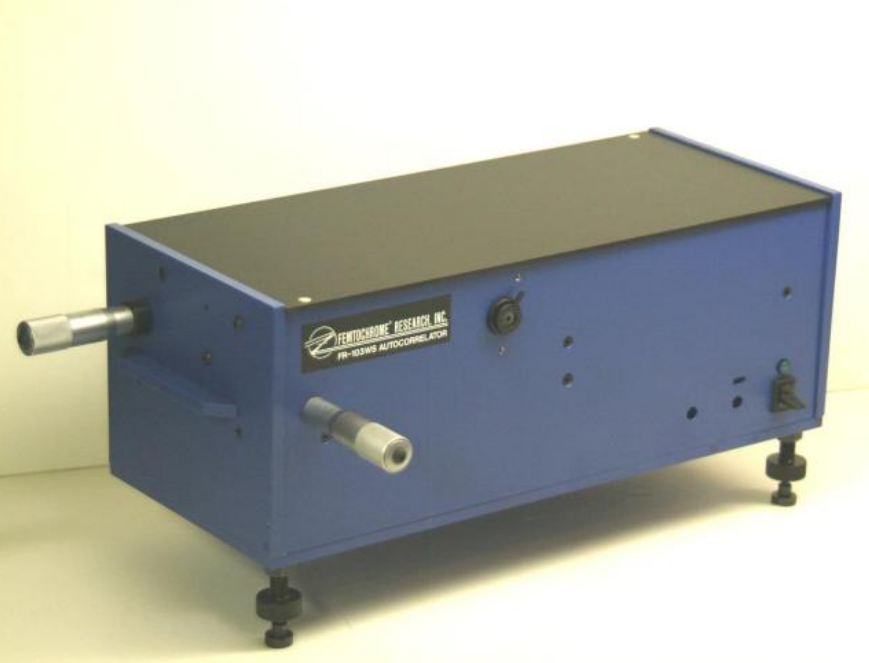

Femtochrome的自相關儀使用了具有技術上認可保護的轉鏡延遲線，速度快，準確度高。配置的PMT具有10-7W2靈敏度，是光纖激光器測試有效，精確的儀器。
其中FR-103XL系列是用途廣泛的自相關儀，提供了一個優秀的超快脈沖激光器測試方案，適用于弱信號的通信光波長以及fs量級的鈦藍寶石超快激光器，其具有的PMT與PD兩種模式，可實現Max. 3.0um的超快脈沖測量,配置的平行反射鏡Max. 能測到90ps的脈沖激光。
規格：
*分辨率：<2fs
*最小脈沖寬度：<15fs
*最大脈沖寬度：~300ps
*掃描范圍：>500ps'
*靈敏度：[PavPpk]最小值=10-7W2
*波長范圍：410-5000nm
*無背景（非共線倍頻）
*互相關
*光纖耦合/自由空間
*計算機數據采集選項
1ns掃描范圍，帶WSR選項”，帶PMT[500-1700nm]
無色散、高分辨率
在FR-103WS中，對于低至~10fs的脈沖寬度，色散可以忽略不計。使用高反射金屬涂層光學元件[唯一的透射元件是超?。?1um）薄膜分束器]，可獲得分辨率<2fs[僅受NL晶體厚度限制]。

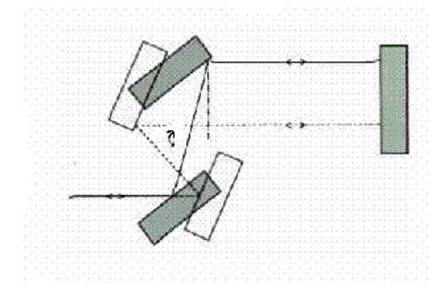

平行（/）后視鏡總成
通過平行（//）鏡組件引入快速掃描、周期性光學延遲*
大延遲很容易產生，具有無色散干涉分辨率。
寬掃描范圍/線性
FR-103WS具有寬掃描范圍（~500ps），非常適合測量更長的脈沖寬度
>100便士。其獨te的機制設計用于在如此寬的掃描范圍內校正任何延遲非線性，從而產生異常的線性延遲。
慢掃描操作
在FR-103WS的這種操作模式下，當邁克爾遜干涉儀裝置的兩個臂上的脈沖重疊時，反射鏡會在一段時間內大幅減速（3個可選速度）。//mirrors的加速速度超出此范圍，以便快速返回以重復該循環。該模式使該裝置適用于任何重復頻率>500Hz的激光器的“實時”自相關。
高靈敏度、寬動態范圍
FR-103WS的顯著靈敏度通過其噪聲等效信號電平[PavPpk]min=10-7W2*來證明。這是進一步擴大了非常的動態范圍約104。
這些引人注目的數字使得FR-103WS對于測量通常使用鎖模激光器產生的微弱衛星脈沖具有強大的功能：
波長范圍（/BBO/KDP/IR/xxxx）
三種最佳NL晶體可提供約5000nm的操作。標準裝置配有一個客戶指Ding的NL水晶：
/BBO 410-600nm
/KDP 510-1100nm
/IR 850-5000nm。
這些NL晶體接受垂直偏振的輸入光束，它們涂有BBAR涂層，并為其工作范圍提供基本阻斷濾波器。為了長期的可靠性，在不使用時提供了一個干燥器來保護晶體。標準NL晶體厚度由客戶指Ding（0.1mm/0.3mm/1mm），注意分辨率（較薄的NL晶體）和靈敏度（較厚的NL晶體）之間的權衡。
一般來說，0.3毫米的晶體厚度可以被視為足夠的脈沖寬度低至~30fs。對于較短的脈沖，需要更薄的晶體。對于小于10fs的脈沖寬度，需要指Ding自定義（<25μm）NL晶體厚度
/xxxx用于擴展紅外波長的PD模塊
標準FR-103WS中的光電倍增管（PMT）涵蓋410-1800nm的操作。該范圍可通過安裝在PMT外殼前面的插入式光電二極管（PD）模塊（/xxxx）在IR中擴展。PD模塊選項包括：
/1100 1100-2200nm
/2200 2200-3400nm
/3000 3000-5000nm
使用這些PD模塊操作時，靈敏度大大降低，因?yàn)樗鼈內鄙貾MT提供的增益。通常，在這些模塊覆蓋的波長范圍內，亞皮秒鎖模脈沖的平均功率至少為~5mW。
選項：
互相關（/CC）
FR-103WS有一個內置的輔助端口，用于兩個空間上分離的同步波束的互相關。這種操作模式不需要額外的光學元件。
光纖適配器選件（/FA）
FR-103WS的可變輸入孔徑上安裝了一個帶有準直器的可選框架支架，便于光纖耦合光束的連接。工廠對齊，無需重新對齊即可重復連接。對于自由空間輸入光束，可輕易移除/FA。它的標準適配器是FC[FC/PC或FC/APC]。對于1550nm的操作，PM-DSF跳線可以連接到/FA。如果需要在截然不同的波長上使用/FA的準直器，則其焦點可調，以獲得良好的準直。在/FA組件中還提供了一個?/2板架，用戶可以根據其工作波長安裝一個板架，如果偏振控制需要的話。/FA選項也可以應用于CC端口[/FA（CC）]。
計算機數據采集選項（CDA）
FR-103WS/CDA中安裝了一個數據采集板，提供了與任何帶有Windows操作系統的PC機的接口（USB）。其相關軟件允許顯示、分析（平均和/或與典型脈沖形狀（高斯和Sech2）匹配）或保存記錄道。
訂購信息：
例如：FR-103WS/KDP/FA/CDA
非線性晶體：BBO 410-600nm； KDP 510-1100nm ；IR 850-5000nm.
l激光輸入方式：自由空間（FS),光纖耦合可選（FP：FC/PC ；FA: FC/APC)
計算機數據采集選項CDA（可選）
● 寬的脈寬測試范圍
● 旋轉平行反射鏡組件
● 無色散，高分辨率
● 互相關性
● 監測超短脈沖
● 光器的光束診斷
自動/交叉相關器：
FEMTOCHROME提供非線性晶體Nonlinear Crystal (NL) 和雙光子電導率Two-Photon Conductivity (TPC) 自相關器，可輕松配置為互相關。
NL 晶體單元提供具有高動態范圍的無背景(background-free)操作。TPC單元是干涉式的。
NL 晶體型號：
FR-103XL
我們的多功能通用自相關器，掃描范圍 >200ps。非常適合大多數應用，包括光通信。
它的 HS 版本提供 10 -8 W 2的超高靈敏度圖 ！
FR-103MN
FR-103XL 的緊湊型，掃描范圍更小（>75ps）
FR-103HP
帶 PD 檢測器的緊湊、經濟高效的自相關器。
FR-103WS
寬掃描自相關器具有可選的非常的“實時”掃描范圍 >1ns。
TPC 型號：
FR-103MC
超緊湊、低成本干涉自相關儀，掃描范圍 > 50ps。
FR-103TPM
用于多光子顯微鏡的 TPC 自相關器
FR -103 快速掃描自相關器可作為標準單元購買，并可通過多種選項進行升級，以涵蓋 410nm-10μm 波長范圍內超短脈沖的任何應用。
所有型號均提供同類產品中z高的靈敏度和分辨率。它們的特點還在于掃描范圍廣，
無需犧牲任何分辨率即可獲得。
這些特性賦予 FR-103 系列Max. 的多功能性。
NL晶體型（SHG）單元提供無背景操作，具有高動態范圍（~104）。NL Crystal (SHG) units providing background-free operation w/ high dynamic range (~104).
NL Crystal (SHG) Models NL晶體（SHG）模型 | FR-103XL | FR-103MN | FR-103HP | FR-103WS |
Resolution分辨率 | 1fs (1) | 1fs(1) | 1fs(1) | < 2fs(1) |
Wavelength Range 波長范圍 | 410 - 5000 nm | 410 - 5000 nm | 410-5000nm | 410-5000nm |
Scan Range 掃描范圍 | > 195ps | > 75ps | > 75ps | > 500ps(2) |
Pulsewidth Range 脈寬范圍 | 5fs → 100ps | 5fs → 40ps | 5fs → 40ps | 10fs→300ps |
Sensitivity [(PavPpk)min] (3) 靈敏度 | 10-7W2 | 10-7W2 | 10-2W2 | 10-7W2 |
Fiber Coupled (/FA) 光纖耦合/自由空間 | Option | Option | Option | Option |
Interferometric (/IO) 干涉/非共線 | Option | Option | Option | Option |
Crosscorrelation (/CC) 互相關 | Option | Option | Option | Option |
Min. Input Pulse Rep Rate Min. 輸入脈沖重頻率 | 4Hz(4) | 4Hz(4) | 4Hz(5) | 4Hz(5) |
Computer Data Acquisition 計算機數據獲取 | Option | Option | Option | Option |
Comment 評價 | Uniformly Rotating // Mirror Assembly 勻速旋轉 //鏡子組件 | Compact version of FR-103XL FR-103XL的緊湊型 | Low cost for Medium &High Power lasers 中高功率激光器的低成本 | Ultra-wide Scan range 超寬掃描范圍 |
Notes: (1) With a<25μm NL crystal thickness
(2) Scan range > 1ns w/WSR option
(3) Noise Equivalent signal level with a 1mm NL crystal and 1ps resolution
(4) Min Rep Rate: Standard: ~100kHz, w/(HS):<1kHz , w/LRR (Low Rep Rate Option ): 4Hz
(5) Min Rep Rate: Standard (‘real-time’):<1kHz , w/CDA: 4Hz
(6) At 1550nm w/1300 photosensor module
注：（1）晶體厚度<25μm NL
（2） 掃描范圍>1ns，帶WSR選項
（3） 具有1mm NL晶體和1ps分辨率的噪聲等效信號電平
（4） Min. 重復頻率：標準：~100kHz，w/（HS）：<1kHz，w/LRR（低重復頻率選項）：4Hz
（5） Min. 重復頻率：標準（“實時”）：<1kHz，帶CDA:4Hz
（6） 1550nm寬/1300光傳感器模塊
TPC units featuring interferometric operation
具有干涉操作功能的TPC型單元
Two-Photon Conductivity (TPC) 雙光子電導率（TPC） | FR-103MC | FR-103TPM |
Resolution分辨率 | 1fs | 1fs |
Wavelength Range波長范圍 | 500-5000nm | 500-2200nm |
Scan Range 掃描范圍 | > 50ps | > 50ps |
Pulsewidth Range脈寬范圍 | 5fs ? 25ps | 5fs ? 25ps |
Sensitivity(6)靈敏度 | 10-4W2 | 10-4W2 |
Interferometric 干涉測量 | Yes | Yes |
Fiber Coupled Option (/FA) 光纖耦合/自由空間 | Yes | No |
Computer Interface Option (/CDA) 計算機接口選項 | Yes | Yes |
Minimum Input Pulse Rep Rate Min. 輸入脈沖重復率 | 4Hz | 4Hz |
Comment | Inexpensive, palm-size OEM Applications 廉價、手掌大小的OEM應用 | Multiphoton Microscopy model, w/o affecting laser beampath 多光子顯微鏡模型，w/o影響激光束路徑 |
背面接口(BNC接口連接示波器讀取)
自相關儀光路圖
1064nm脈沖激光器脈寬實測圖
CDA軟件測試（Gaussian、Sech2擬合）
非線性晶體類型
/BBO 410-600nm
/KDP 510-1100nm
/IR 850-1800nm
IR擴展波長范圍
/1100 900-2100nm
/1700 2000-3200nm
/3000 3000-5000nm
定制化選項
/CC （Crosscorrelation ) 互相關
/IO (Interferometric） 提供具有干涉分辨率的共線二次諧波發生（SHG）
/FA （Fiber Adapter) 光纖耦合輸入(FC/APC和FC/PC)可以選擇
/FC （Fiber Coupled） 固定的FC/PC光束準直器 ，無需對光
/LRR （Low Rep Rate ） 可測量重復率低至4 Hz的脈沖
軟件選項
/CDA（Computer Data Acqusition） 提供配套軟件
型號舉例：
FR-103XL/IR/1100/FA/IO/CDA
FR-103XL/IR/1700/LRR/CDA
FR-103XL/IR/3000/FA/CC/CDA
