我們的六端口 90° 光學混頻器用于光相干檢測,包括 QPSK 接收器,它將輸入信號與參考信號混合,在復場空間中生成四個正交狀態。然后,光學混頻器將四個光信號傳送到兩對平衡檢測器。請參閱下面的框圖,了解 90° 光學混頻器在相干接收器中的應用。

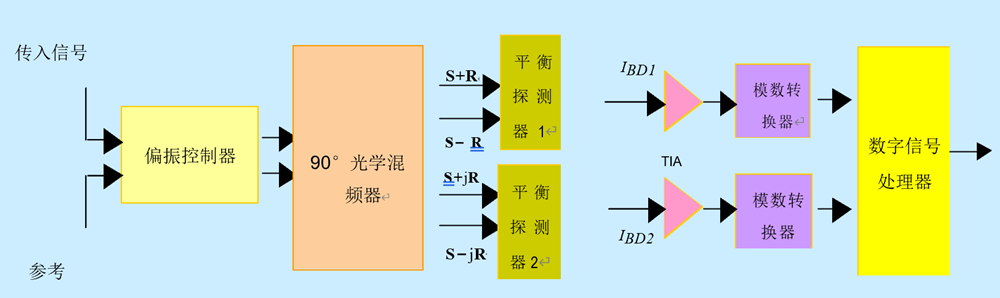

圖1.1 相干檢測系統中的90度光學混合器
我們的基于自由空間微光學的無源 90o 光學混頻器適用于相干信號解調、BPSK 或 QPSK 解調。該正在申請**的寬帶設備接受兩個光信號 (S 和 L) 并生成四個輸出信號:S+L、S-L、S+jL、S-jL,如下所示。當兩個平衡接收器檢測到這些信號時,可以通過差分檢測和數字信號處理提取輸入信號之間的幅度和相對相位信息。此外,在相干系統中,光相位的保留可被用于經濟高效地補償電域中的光傳輸損傷。
● 純無源(無需外部電源)
● 尺寸緊湊
● 基于自由空間體光學設計
● 同時提供偏振多樣化版本
● 光通信中的 QPSK 和 BPSK 光解調
● 相干多普勒激光雷達
● DAS 傳感中的相干檢測
● 生物醫學成像中的相干檢測,例如 OCT
● 量子通信系統
● 高 CMRR 相干接收器
● 量子隨機噪聲發生器 (QRNG)
● 量子傳感器

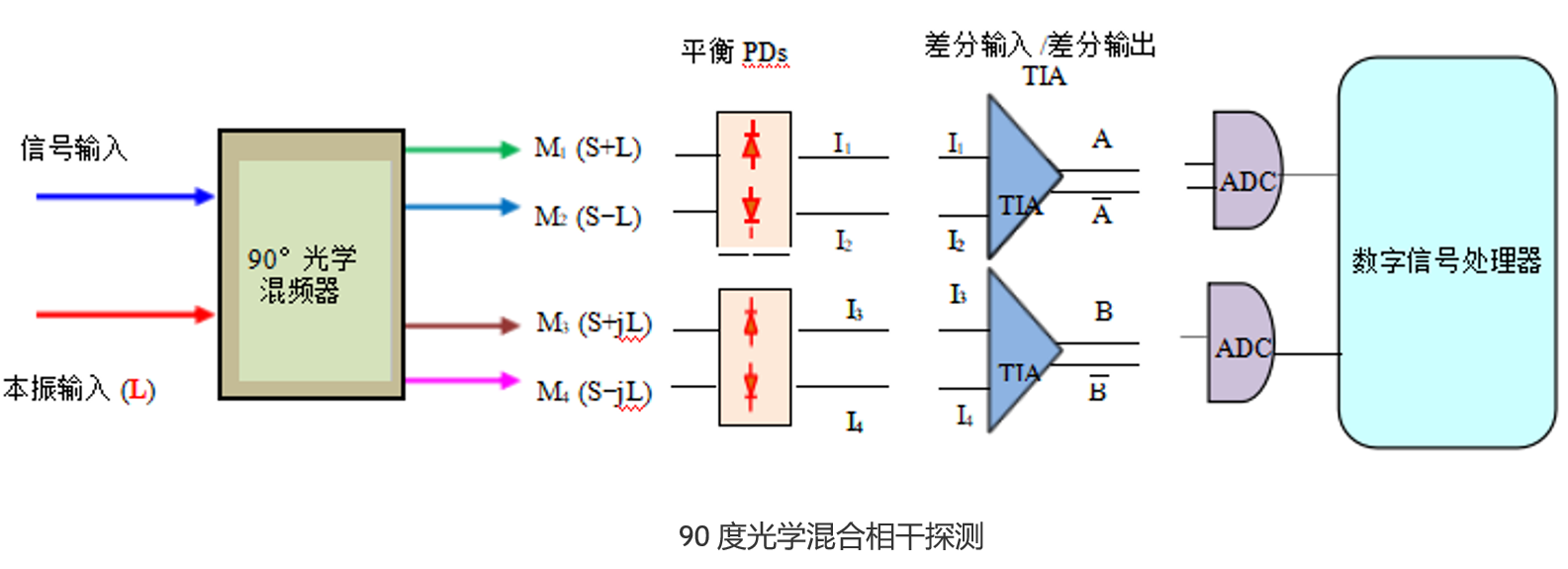

90度光學混頻器功能圖
平衡探測
假設 S 和 L 之間的相位差為 φ,通過一對平衡光電二極管進行平衡檢測,平衡 PD 的四個輸出(強度)為
I1 = L2 + S2 + 2LS cos(φ)
I2 = L2 + S2 + 2LS cos(φ)
I3 = L2 + S2 + 2LS sin(φ)
I4 = L2 + S2 + 2LS sin(φ)
采用差分輸入 TIA 時,TIA 的輸出為
A = 4LS cos(φ)
B = 4LS sin(φ)
A 和 B 將由 DSP 處理(ADC 之后),相位差 φ 可從
C = B/ A = tan(φ)
φ= arctan(C)
處理數據的另一種方法是將 A2 繪制為“X”,將 B2 繪制為“Y”,您將得到一個圓圈——其半徑將顯示信號的振幅。
A2 + B2 = (4LS)2 cos2(φ) + (4LS)2 sin2(φ) = (4LS)2
只要知道 L,您就能從上面計算出信號的幅度“S”。

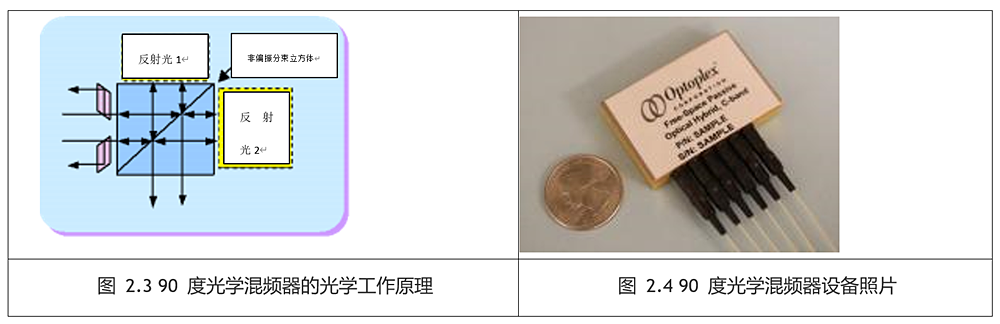

90度光學混頻器性能規格
表2.1光學混頻器性能規格
注釋:
1. 超過所述光譜和工作溫度范圍以及所有偏振狀態。
2. 可提供相位誤差為 90 +/-5 度的優質產品。詳情請聯系我們。
3. 可能會有變化,不包括從兩個相鄰側面延伸 21 毫米的準直器套管。
4. 所有端口均采用 SMF 標準設計。其他選項
5. 標準連接器,F(xiàn)C/APC??商峁┢渌愋?。請參閱訂購信息。
機械尺寸

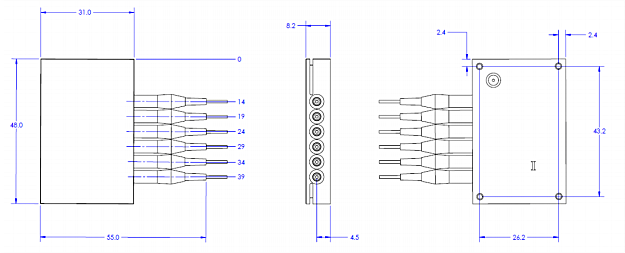

圖 3.1 90 度光學混合器的機械圖
端口分配

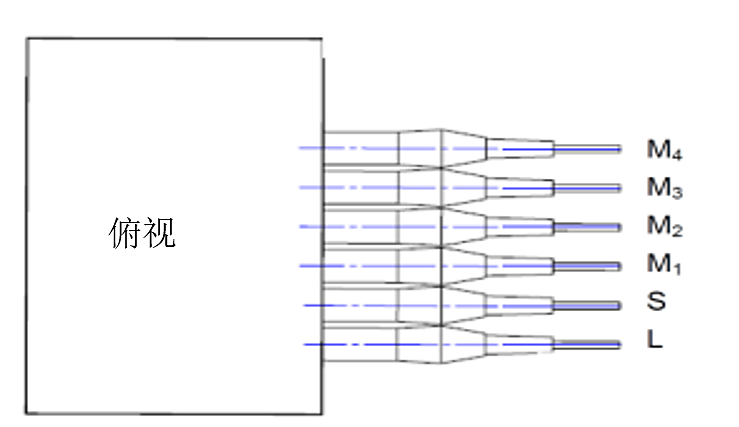

圖3.2 90度光學混頻器端口分配
90度光學混配器的典型零件編號
表2.2 90 度光學混合器零件編號列表
產品 | 產品編碼 | 波長 | 光纖類型 | |||
信號輸入 | LO輸入 | 輸出 | ||||
C波段 | 90 度光學混合器,C 波段,所有端口均為 SMF,相位 90±10° | HB-C0AFAS002 | C-Band | SMF | SMF | SMF |
90 度光學混合器,C 波段,所有端口均為 SMF,相位 90±5° | HB-C0AFAS013 | C-Band | SMF | SMF | SMF | |
90 度光學混合器,C 波段,輸入端口(信號和低頻)均為 PMF,所有輸出端口均為 SMF,相位 90±10° |
HB-C0AFAC016 | C-Band | PMF | PMF | SMF | |
90 度光學混合器,C 波段,輸入端口(信號和低頻)均為 PMF,所有輸出端口均為 SMF,相位 90±5° |
HB-C0AFAC057 | C-Band | PMF | PMF | SMF | |
90 度光學混合器,C 波段,所有輸入和輸出端口均為 PMF,相位 90±10° |
HB-C0AFAC055 | C-Band | PMF | PMF | PMF | |
90 度光學混合器,C 波段,所有輸入和輸出端口均為 PMF,相位 90±5° |
HB-C0AFAS066 | C-Band | PMF | PMF | PMF | |
L波段 | 90 度光學混合器,L 波段,所有端口均為 SMF,相位 90±10° | HB-L0AFAS094 | L-Band | SMF | SMF | SMF |
90 度光學混頻器,L 波段,所有端口為 SMF,相位 90±5° |
HB-L1AFAS094 | L-Band | SMF | SMF | SMF | |
90 度光學混頻器,L 波段,輸入為 PMF;輸出為 PMF,相位 90±10° | HB-L0AFAP095 | L-Band | PMF | PMF | PMF | |
90 度光學混頻器,L 波段,輸入為 PMF;輸出為 PMF,相位 90±5° | HB-L1AFAP095 | L-Band | PMF | PMF | PMF | |
90 度光學混頻器,L 波段,輸入為 PMF;輸出為 SMF,相位 90±10° | HB-L0AFAX096 | L-Band | PMF | PMF | SMF | |
90 度光學混頻器,L 波段,輸入為 PMF;輸出單模光纖,相位 90±5° | HB-L1AFAX096 | L-Band | PMF | PMF | SMF | |
C+L波段 | 90 度光混合,C+L 波段,所有端口單模光纖,相位 90±10° | HB-T0AFAS101 | C+L Band | SMF | SMF | SMF |
90 度光混合,C+L 波段,所有端口單模光纖,相位 90±5° | HB-T1AFAS101 | C+L Band | SMF | SMF | SMF | |
90 度光混合,C+L 波段,所有端口PMF,相位 90±10° | HB-T0AFAP102 | C+L Band | PMF | PMF | PMF | |
90 度光混合,C+L 波段,所有端口PMF,相位 90±5° | HB-T1AFAP102 | C+L Band | PMF | PMF | PMF | |
90 度光混合,C+L 波段,輸入PMF,輸出單模光纖,相位 90±10° | HB-T0AFAX103 | C+L Band | PMF | PMF | SMF | |
90 度光混合,C+L 波段,輸入PMF,輸出單模光纖,相位 90±5° | HB-T1AFAX103 | C+L Band | PMF | PMF | SMF | |
O波段 | 90 度光混合,O 波段,所有端口單模光纖,相位 90±10° | HB-Q0AFAS1310 | O-Band | SMF | SMF | SMF |
90 度光混合,O 波段,所有端口單模光纖, | HB-Q1AFAS1310 | O-Band | SMF | SMF | SMF | |
90 度光學混合器,O 波段,輸入為 PMF;輸出為 SMF。相位90±5° | HB-Q0AFAX1310 | O-Band | PMF | PMF | SMF | |
90 度光學混合器,O 波段,輸入為 PMF;輸出為 SMF。相位 90±10° | HB-Q1AFAX1310 | O-Band | PMF | PMF | SMF | |
90 度光學混合器,O 波段,輸入為 PMF;輸出為 SMF。相位 90±5° | HB-Q0AFAP1310 | O-Band | PMF | PMF | PMF | |
90 度光學混合器,O 波段,所有端口為 PMF。相位 90±10° | HB-Q1AFAP1310 | O-Band | PMF | PMF | PMF | |
1064nm | 90 度光學混頻器,1064+/-5nm,所有端口均采用 HI1060 SMF,相位 90±10° | HB-A0AFAS1064 | 1064nm | HI-1064 | HI-1064 | HI-1064 |
90 度光學混頻器,1064+/-5nm,所有端口均采用 HI1060 SMF,相位 90±5° | HB-A1AFAS1064 | 1064nm | HI-1064 | HI-1064 | HI-1064 | |
90 度光學混頻器,1064+/-5nm,PM 光纖 (PM980 Panda) 輸入,HI1060 SMF 用于輸出,相位 90±10° | HB-A0AFAX1064 | 1064nm | PM980 | PM980 | HI-1064 | |
90 度光學混頻器,1064+/-5nm,PM 光纖 (PM980 Panda) 輸入,HI1060 SMF 用于輸出,相位 90±5° | HB-A1AFAX1064 | 1064nm | PM980 | PM980 | HI-1064 | |
90 度光學混合器,1064+/-5nm,PM 光纖 | HB-A0AFAP1064 | 1064nm | PM980 | PM980 | PM980 | |
(PM980 Panda) 用于所有輸入和輸出端口,相位 90±10° | HB-A1AFAP1064 | 1064nm | PM980 | PM980 | PM980 |
注:
1) 默認情況下,連接器為 FC/APC。其他連接器類型可用,例如 FC/UPC、LC/UPC、LC/APC、SC/UPC 等。

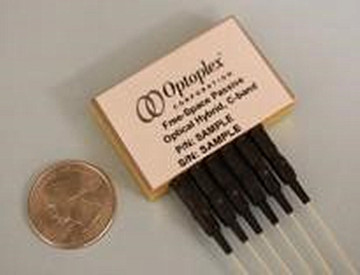

90度光學混配設備,帶光纖尾纖輸入和輸出
? 設備尺寸:48 x 31 x 8.5 毫米(不包括套管和光學準直器)
? 重量:96 克
90度光學混配器,帶單端PD輸出
90度光學混頻器的光學性能與前面章節描述的相同,只是輸出準直器被單端光電探測器取代。

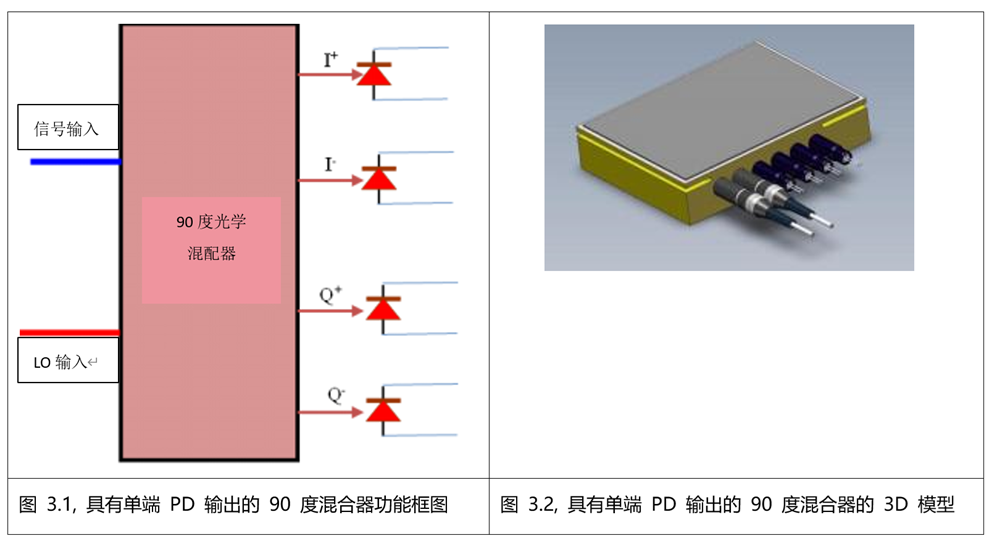

功能框圖
機械制圖

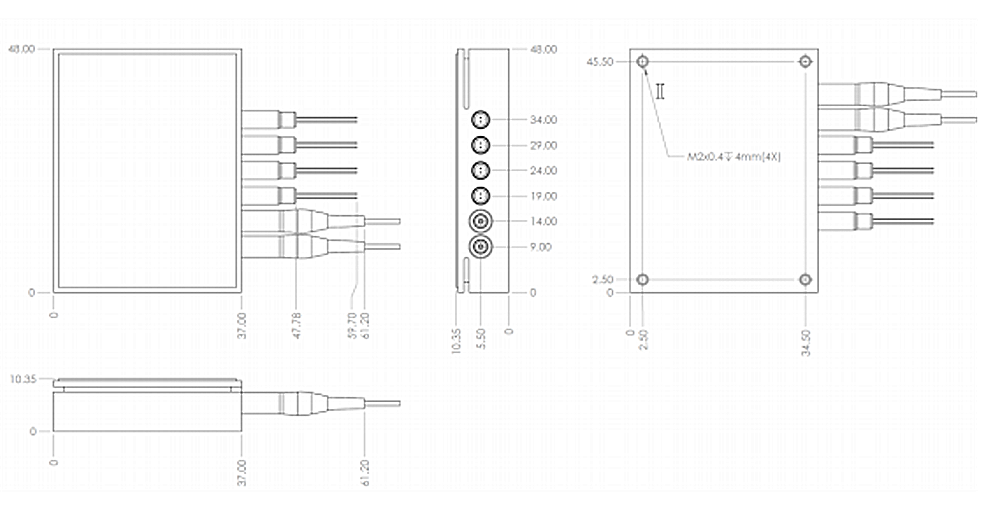

圖 3.3, 具有單端 PD 輸出的 90 度混合器的機械圖紙
光電二極管特性
目前,光電二極管的帶寬有三種選擇:1GHz、3GHzx 和 7GHz。
帶寬為0.6GHz的PDs
表 3.1,帶寬為 0.6GHz 的 PD 的光學特性
參數 | 符號 | 測試條件 | Min. 值 | 典型值 | Max. 值 | 單位 | |
有效直徑 | D | — | — | 300 | — | μm | |
帶寬 | BW | VR=5V | 0.6 | — | GHz | ||
響應度 | @1310nm | R | VR=5V | 0.8 | — | A/W | |
@1550nm | R | VR=5V | 0.9 | — | A/W | ||
暗電流(@RT) | ID | VR=5V | — | 1 | nA | ||
芯片電容 | Cchip | VR=5V ,f =1MHz | — | 6 | pF | ||
光譜響應范圍 | λ | — | 1100 | — | 1650 | nm | |
工作電壓(反向偏置) | V | — | — | -5 | — | V |
帶寬為3GHz的PDs
表 3.2,帶寬為 3GHz 的 PD 的光學特性
參數 | 符號 | 測試條件 | Min. 值 | 典型值 | Max. 值 | 單位 | |
有效直徑 | D | — | — | 60 | — | μm | |
帶寬 | BW | VR=5V | 3.0 | — | GHz | ||
響應度 | @1310nm | R | VR=5V | 0.8 | 0.85 | — | A/W |
@1550nm | R | VR=5V | 0.9 | 0.95 | — | A/W | |
暗電流(@RT) | ID | VR=5V | — | 0.2 | 1 | nA | |
芯片電容 | Cchip | VR=5V f =1MHz | — | 0.45 | 0.5 | pF | |
光譜響應范圍 | λ | — | 1100 | — | 1650 | nm | |
工作電壓(反向偏置) | V | — | — | -5 | — | V |
帶寬為7GHz的PDs
表 3.3,帶寬為 7GHz的 PD 的光學特性
參數 | 符號 | 測試條件 | Min. 值 | 典型值 | Max. 值 | 單位 | |
有效直徑 | D | — | — | 45 | — | μm | |
帶寬 | BW | VR=5V | 7 | 10 | — | GHz | |
響應度 | @1310nm | R | VR=5V | 0.75 | 0.8 | — | A/W |
@1550nm | R | VR=5V | 0.8 | 0.85 | — | A/W | |
暗電流(@RT) | ID | VR=5V | — | 1 | 5 | nA | |
芯片電容 | Cchip | VR=5V f =1MHz | — | 0.11 | 0.13 | pF | |
光譜響應范圍 | λ | — | 1100 | — | 1650 | nm | |
工作電壓(反向偏置) | V | — | — | -5 | — | V |
部件編號和訂購信息
表 3.4,90 度混合型單端 PD 輸出部件編號列表
波長 | 零件編碼 | I/Q 相位(度) | 光纖類型 | 光電二極管 帶寬(GHz) | 備注 | |
信號輸入 | LO輸入 | |||||
C波段 | RX-AC0600S101 | 90 +/ 10 | SMF | SMF | 0.6 | |
RX-AC0600P101 | 90 +/ 10 | SMF | SMF | 0.6 | ||
RX-AC5000S102 | 90 +/ 10 | PMF | PMF | 5.0 | ||
RX-AC5000P102 | 90 +/ 10 | PMF | PMF | 5.0 | ||
RX-AC3000S103 | 90 +/ 10 | PMF | PMF | 5.0 | ||
RX-AC3000P103 | 90 +/ 10 | PMF | PMF | 5.0 | ||
L波段 | RX-AL0600S111 | 90 +/ 10 | SMF | SMF | 0.6 | |
RX-AL0600P111 | 90 +/ 10 | PMF | PMF | 0.6 | ||
RX-AL5000S112 | 90 +/ 10 | SMF | SMF | 5.0 | ||
RX-AL5000P112 | 90 +/ 10 | PMF | PMF | 5.0 | ||
RX-AL3000S113 | 90 +/ 10 | SMF | SMF | 5.0 | ||
RX-AL3000P113 | 90 +/ 10 | PMF | PMF | 5.0 | ||
C+L波段 | RX-AT0600S121 | HB-T0AFAS101 | SMF | SMF | 0.6 | |
RX-AT0600P121 | HB-T1AFAS101 | SMF | SMF | 0.6 | ||
RX-AT5000S122 | HB-T0AFAP102 | PMF | PMF | 5.0 | ||
RX-AT5000P122 | HB-T1AFAP102 | PMF | PMF | 5.0 | ||
RX-AT3000S123 | HB-T0AFAX103 | PMF | PMF | 5.0 | ||
RX-AT3000P123 | HB-T1AFAX103 | PMF | PMF | 5.0 | ||
O波段 | RX-AQ0600S131 | HB-Q0AFAS1310 | SMF | SMF | 0.6 | |
RX-AQ0600P131 | HB-Q1AFAS1310 | SMF | SMF | 0.6 | ||
RX-AQ5000S132 | HB-Q0AFAX1310 | PMF | PMF | 5.0 | ||
RX-AQ5000P132 | HB-Q1AFAX1310 | PMF | PMF | 5.0 | ||
RX-AQ3000S133 | HB-Q0AFAP1310 | PMF | PMF | 5.0 | ||
RX-AQ3000P133 | HB-Q1AFAP1310 | PMF | PMF | 5.0 |
光纖類型
? SMF:康寧 SMF-28e+ 或適用于 O、C-、L- 和 C+L 波段的同等產品
? PMF:將使用熊貓型 PMF。對于 1550nm,使用 PM-1550;對于 1310nm,使用 PM-1310
